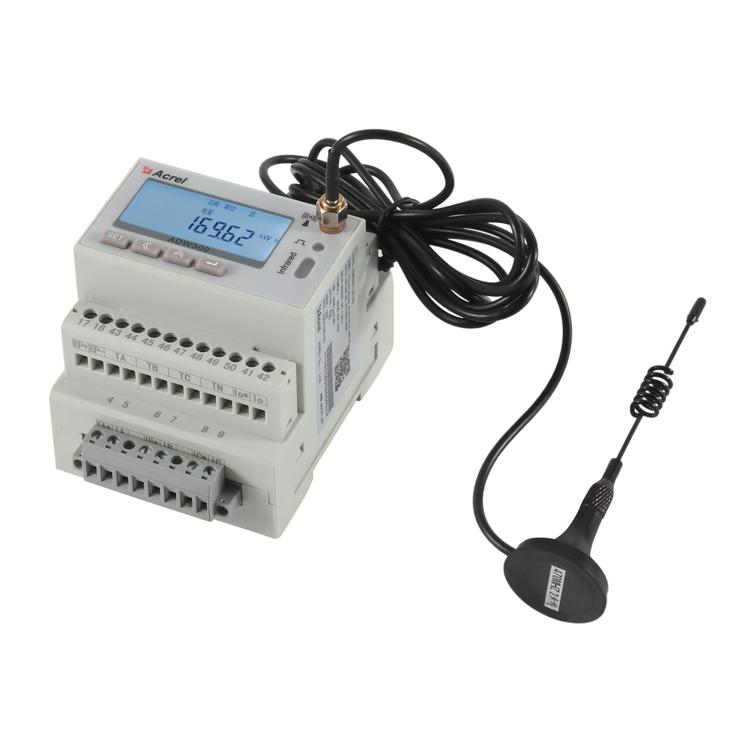

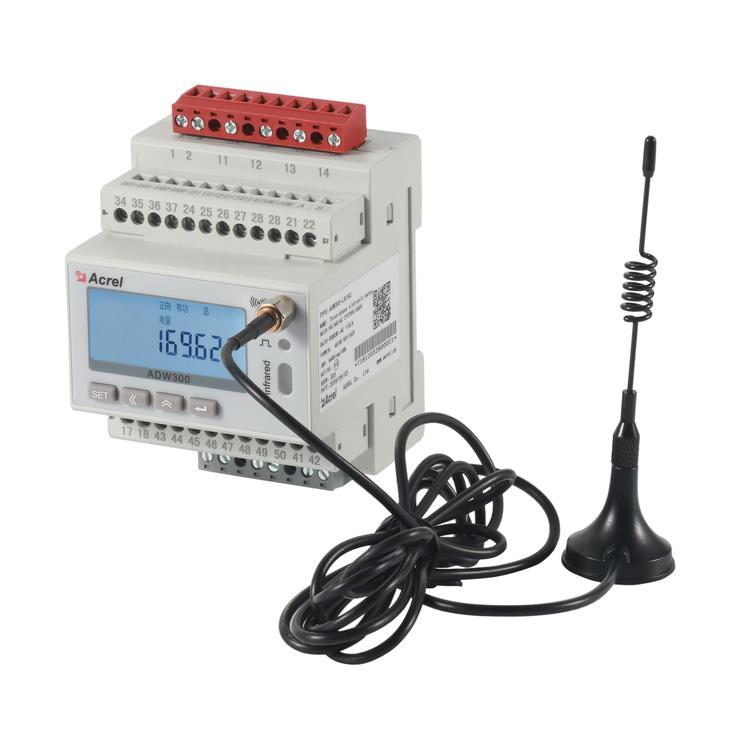

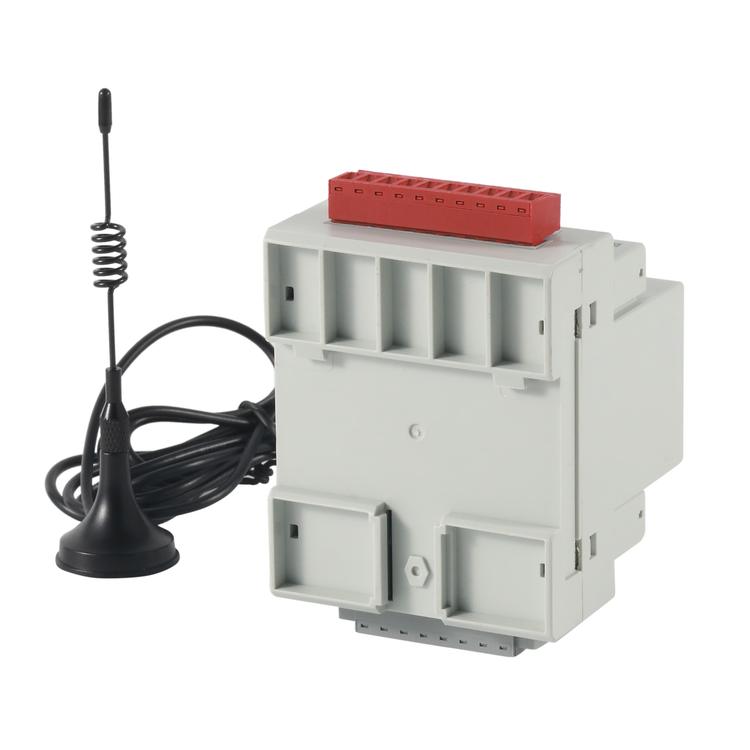

ADW300无线计量仪表
环保分表计电模块/4G直传环保平台用电监管仪表ADW300-HJ

ADW300无线计量仪表主要用于计量低压网络的三相有功电能,具有体积小、精度高、功能丰富等优点,并且可选通讯方式多,
可支持RS485通讯和Lora、2G、NB、4G等无线通讯方式,增加了外置互感器的电流采样模式,从而方便用户在不同场合进行
安装使用。可灵活安装于配电箱内,实现对不同区域和不同负荷的分项电能计量、运维监管或电力监控等需求。
  • 安科瑞ADW300-HJ系列是专门针对环保用电监管项目设计的,针对有些项目现场不方便布线,安装空间有限。
    此款仪表支持4G直接上传数据给环保用电云平台,节省了人力物力,性价比很高。
  • 功能 功能说明
    显示方式 LCD(字段式)
    电能计量 有功电能计量(正、反向),
    四象限无功电能
    电量测量 电压、电流、功率因数、频率、有功功率、无功功率、视在功率
    谐波功能 总谐波含量、分次谐波含量(2~31次)
    脉冲输出 有功脉冲输出
    三相不平衡度 电压、电流不平衡度
    测温功能 A、B、C、N四路测温(选配T)
    DI/DO 4DI,2DO(选配K)
    剩余电流 1路剩余电流测量(选配L)
    LED指示 脉冲灯指示
    外置互感器 外置开口式互感器(选配W)
    电参量报警 欠压、过压、欠流、过流、欠载、过载等
    通讯 红外通讯
    RS485接口(选配C)
    470MHz无线传输(选配LR)
    GPRS无线通讯(选配2G)
    NB-IOT无线通讯(选配NB)
    4G无线传输(选配4G)

    电压输入 额定电压 3×57.7/100V,3×220/380V,3×380/660V,3×100V, 3×380V,3×660V
    参比频率 50Hz
    功耗 每相<0.5VA
    电流输入 输入电流 3×1(6)A ;3×1(6)A(ADW300W), 3×20(100)A(ADW300W)
    -HJ:(3×1.5(6)A(D10)、3×20(100)A(D16)、3×80(400)A(D24)、3×120(600)A(D36))
    起动电流 1‰Ib(0.5S级),4‰Ib(1级)
    功耗 每相<1VA
    辅助电源 供电电压 AC 85~265V
    功耗 <2W
    测量性能 符合标准 GB/T17215.322-2008,GB/T17215.321-2008
    有功电能精度 0.5S级(ADW300),1级(ADW300W)
    温度精度 ±2℃
    脉冲 脉冲宽度 80±20ms
    脉冲常数 6400imp/kWh , 400imp/kWh
    -HJ(6400imp/kWh(D10) 、400imp/kWh(D16)、100imp/kWh(D24)、60imp/kWh(D36))
    通信 无线 470MHz无线传输,空旷时传输距离:1km;2G;NB;4G
    红外通讯 波特率固定为1200
    接口 RS485(A、B)
    介质 屏蔽双绞线
    协议 MODBUS-RTU、DL/T 645-07

    电压输入 额定电压 3×57.7/100V,3×220/380V,3×380/660V,3×100V, 3×380V,3×660V
    参比频率 50Hz
    功耗 每相<0.5VA
    电流输入 输入电流 3×1(6)A ;3×1(6)A(ADW300W), 3×20(100)A(ADW300W)
    -HJ:(3×1.5(6)A(D10)、3×20(100)A(D16)、3×80(400)A(D24)、3×120(600)A(D36))
    起动电流 1‰Ib(0.5S级),4‰Ib(1级)
    功耗 每相<1VA
    辅助电源 供电电压 AC 85~265V
    功耗 <2W
    测量性能 符合标准 GB/T17215.322-2008,GB/T17215.321-2008
    有功电能精度 0.5S级(ADW300),1级(ADW300W)
    温度精度 ±2℃
    脉冲 脉冲宽度 80±20ms
    脉冲常数 6400imp/kWh , 400imp/kWh
    -HJ(6400imp/kWh(D10) 、400imp/kWh(D16)、100imp/kWh(D24)、60imp/kWh(D36))
    通信 无线 470MHz无线传输,空旷时传输距离:1km;2G;NB;4G
    红外通讯 波特率固定为1200
    接口 RS485(A、B)
    介质 屏蔽双绞线
    协议 MODBUS-RTU、DL/T 645-07
