5G基站电气监控云平台应用场所
通讯基站运维

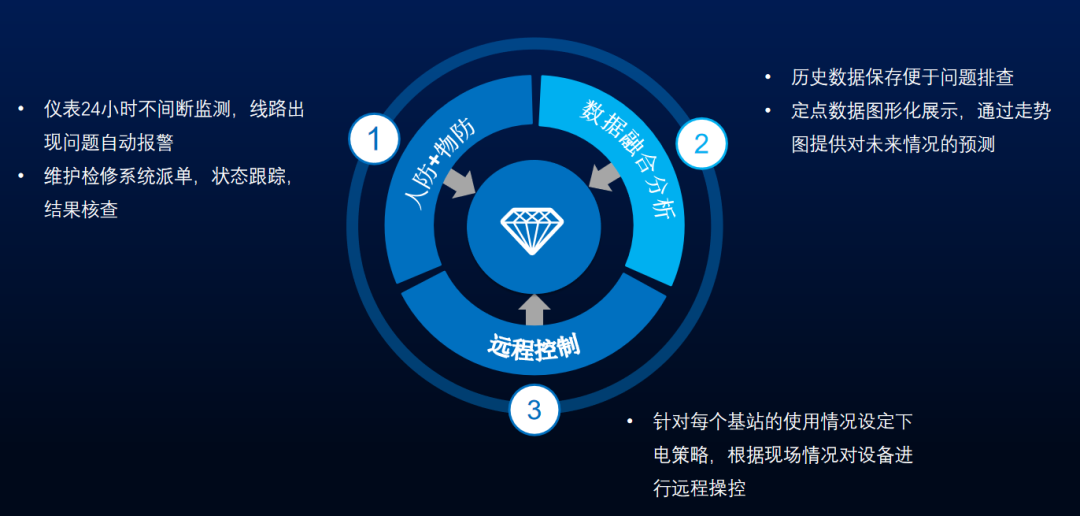

Acrel Cloud-6000 5G基站电气监控云平台软件人机界面友好，拥有数据汇总、系统体检、分析报告、能耗统计、能耗报表等功能。

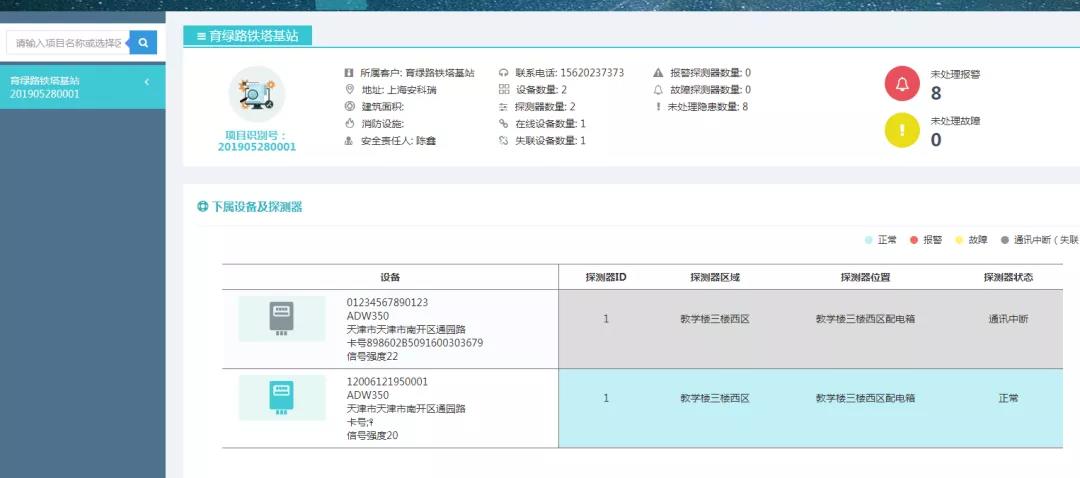

实时监测
显示基站的设备详情和设备在线失联状态；
显示具体设备的实时监测数据和历史曲线供查询；
提供分合闸功能供用户对仪表进行操作；
提供参数设置功能，用户能对仪表内置的报警值和保护开关等进行操作。

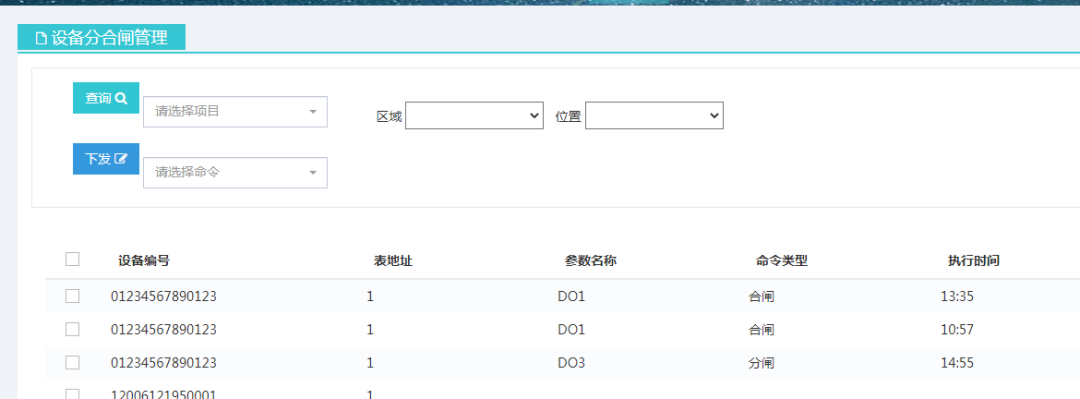

分合闸管理
对不同的基站设置不同的分合闸策略，下发周期可以按照年~月~周~日来进行选择，提供下发命令的日志供用户进行查询。

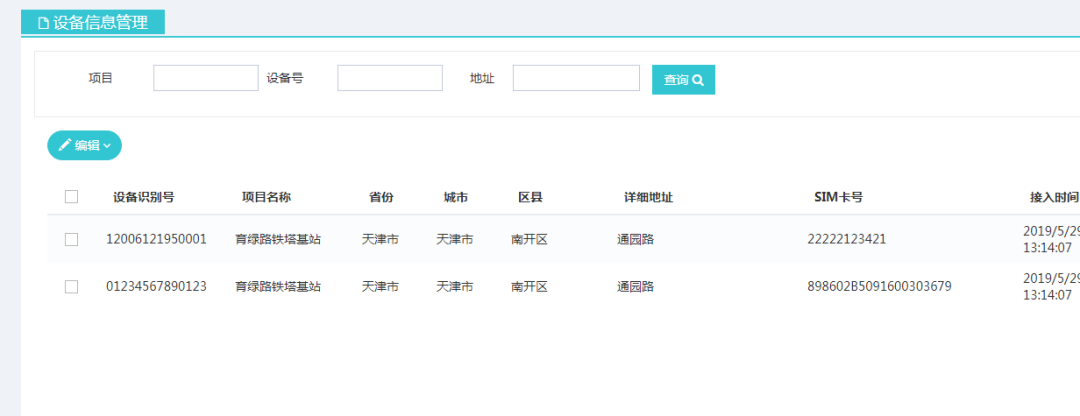

设备信息管理
对设备可以设置对应的进线和出线关系，来对每一个基站的使用功率进行实时监测，可以分析基站的使用负载。从而可以分析不同区域的基站使用情况。
温度控制管理

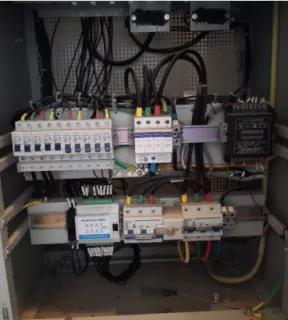

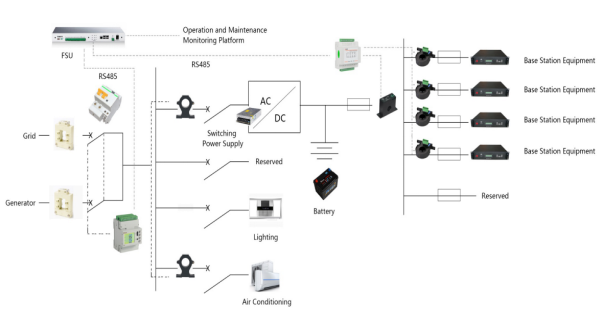

某新建基站交流监测现场
产品选型：
设备概述：
DTSD1352 - xSyD系列导轨式多回路电力仪表主要用于多个三相回路的全电参量测量可同时接入x个三相回路、y个单相回路的电流输入。可直接或间接测量电压电流、功率、功率因数、相角、不平衡度、谐波等参数。
具体功能如下：
●x路三相和y路单相回路全电参量测量，电流互感器外置；
●监测各相电压/电流、零序电流、频率；
●监测各相功率、总功率（有功、无功、视在）；
●监测各相功率因数、总功率因数；
●监测电压/电流相角、电压/电流不平衡度；
●监测电压、电流总谐波及2-31分次谐波；
●当月和上月的电压、电流、功率极值记录；
●电流、功率需量和实时电流、实时功率需量；
●200条事件记录，记录DIDO的动作情况；
●支持过压、过流、断相、DI联动等报警输出；
●4时区14时段的费率设置；
●四象限电能，12个月复费率电能统计；
●31天四象限和复费率电能冻结，正反向电能计量；
●两路无源开关量输入、两路开关量输出、RS485通讯；两路有源开关量输入，用于识别油机和市电接入。

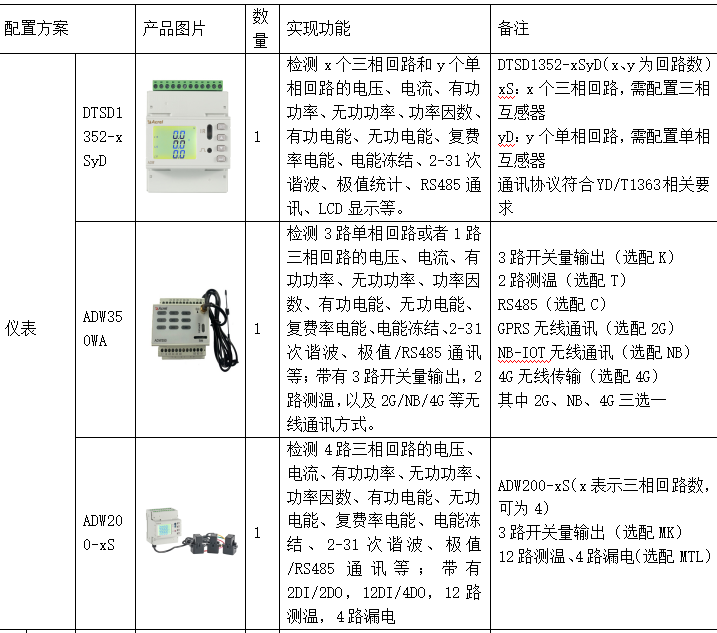

配置方案：

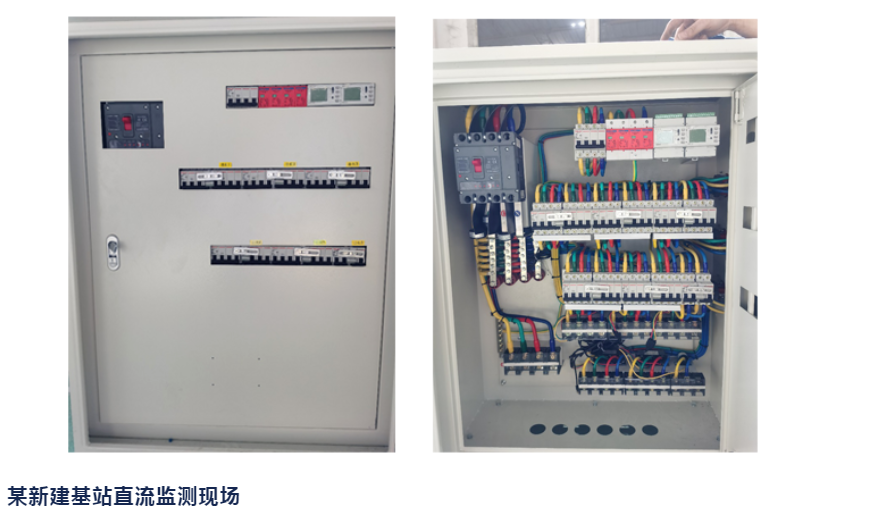

现场图片

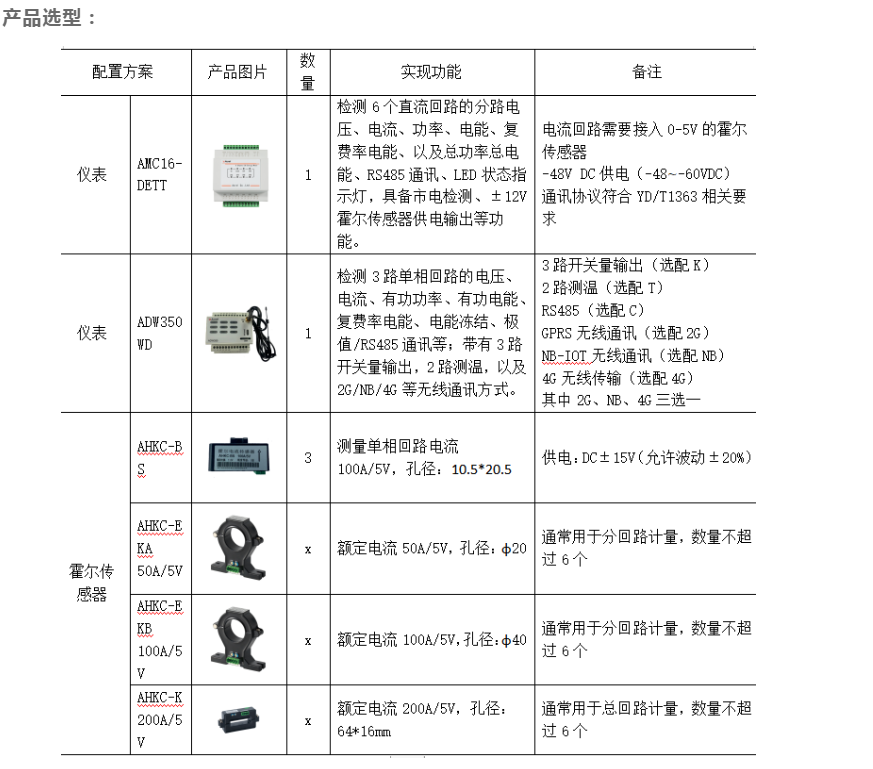

产品选型：
设备概述：
AMC16-DETT 基站直流电能计量模块主要是针对有共享需求，且开关电源无分用户电量计量功能的基站而
设计的。仪表可进行六个回路的直流电的计量，自带电源给霍尔传感器供电，同时可通过上位机软件实现零漂校准，具有遥测、遥信、遥调、实时电量计量、供电质量异常告警、信息存储及处理、信息交互等功能。直流电能计量模块可计量三家运营商的直流用电量，提供基站节能改善详细的数据依据，为直流配电设备提供可靠的分项计量解决方案。
模块具有工业标准的RS485通讯接口,采用 YD/T1363.3-2014协议，符合中国铁塔有限公司 Q/ZTT2205-2017《基站直流电能计量模块技术要求》相关技术要求。
具体功能如下：
●监测设备系统时间、总电压、输出总电流、总功率、总电能、各分路电压、各分路电流、各分路功率、各分路电能；LED指示灯显示；RS485通讯
●计量：起动电流：额定电压下，计量模块的负载电流值在不超过电流1%时，模块启动潜动电流：当计量模块的电流线路中无电流，加于电压线路上的电压为额定值的85%～125%时，模块计算器不应有1个以上的数字变化；
●报警：直流电压输出过低告警、直流电压输出过高告警、一次下电告警、模块失压告警、计量支路错误告警、内部程序错误告警、时钟错误告警、存储器故障告警、交流输入停电告警；
●校时：支持广播校时，可通过RS485通信接口对计量模块进行远程校时；
●存储：有历史电能数据和历史告警信息的存储功能，内存为2MB。

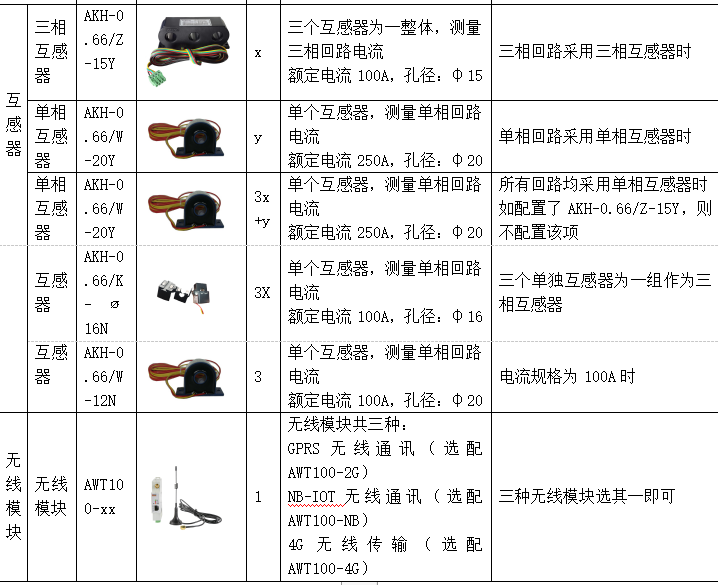

配置方案：
