ACR220ELH/ACR320ELH系列谐波表
ACR 系列谐波表型号有 ACR220ELH、ACR230ELH、ACR320ELH、ACR330ELH 等多款仪表,是安科瑞按 IEC 标准
设计，与国际先进技术同步的综合电力监控仪表。产品符合企业标准 Q31/0114000129C012-2016《ACR 网络电
力仪表》的规定。
ACR系列产品具有三相交流电量测量、复费率电能计量、四象限电能计量、谐波分析、电网质量分析、遥
信输入、遥控输出以及网络通讯等功能，其中 ACR230ELH/ACR330ELH 同时还具有电网波形实时跟踪显示和 SOE
事件记录功能，主要用于对电网供电质量的综合监控诊断、电能管理、能耗采集。

产品简介

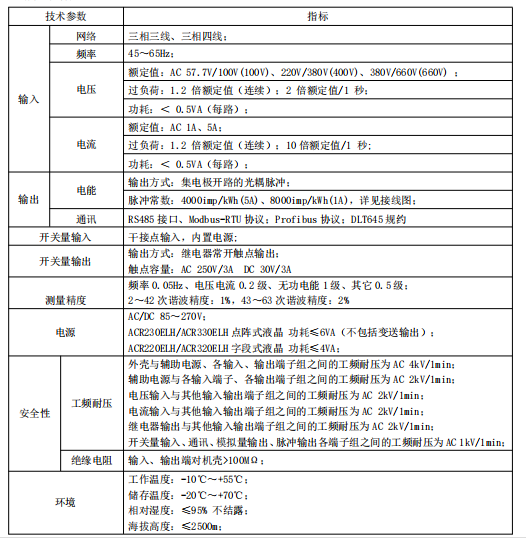

技术参数
产品选型

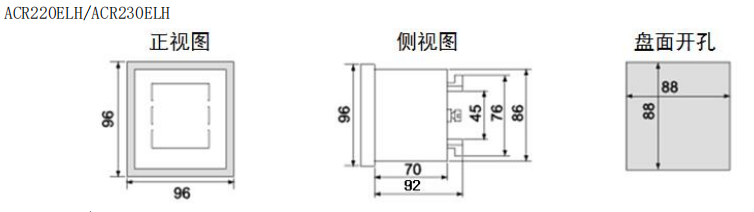

外形尺寸
产品报价
  • ACR 系列谐波表由于其功能全，外形美观，多用于高低压进线侧用于全电量的测量，产品性能稳定，
    性价比高，收到电力行业用户的青睐。

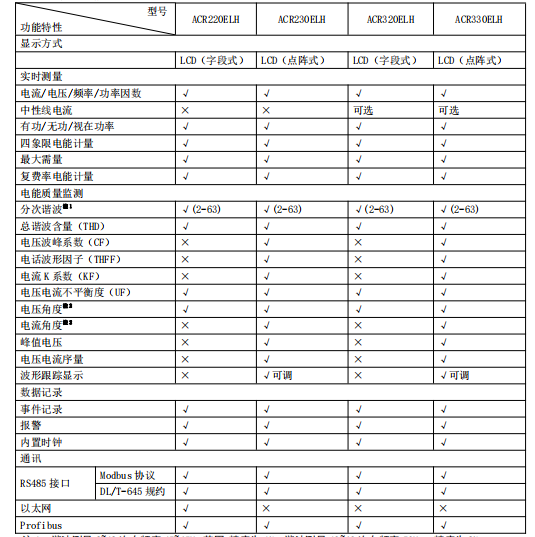

  • 注 1：谐波测量 2~42 次在频率 45~65Hz 范围,精度为 1%，谐波测量 43~63 次在频率 50Hz，精度为 2%；
    注 2：3 相 4 线时，电压角度、电流角度才有效。

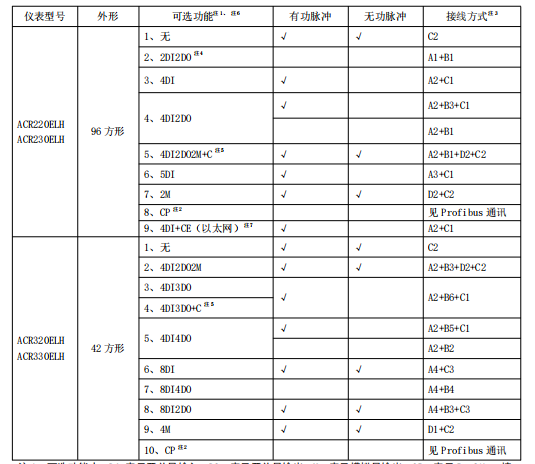

    注 1：可选功能中，DI:表示开关量输入；DO：表示开关量输出；M：表示模拟量输出，CP：表示 Profibus 接
    口，CE：表示以太网通讯（如：4DI3DO+C 表示四路开关量输入+三路开关量输出+两路 RS485 通讯）。
    注 2：Profibus 与 RS485 通讯不可同时选择，但可与其它所有功能任意配合选择。
    注 3：接线方法是为几种可选功能的组合，例：订货型号为 ACR320ELH/KC(8DI4DO),辅助功能接线方式为：
    A4+B4 。
    注 4：如带报警功能，占 DO 中的一组触点。
    注 5：当仪表可选功能中带+C 时，表示增加 1 路 RS485 通讯(仪表标配一路 RS485 通讯)。
    注 6：各辅助功能的接线方式详见第三页。
    注 7：当选择 CE 以太网通讯时,只能共选功能为 4DI+CE+一路 RS485 通讯+一路脉冲。

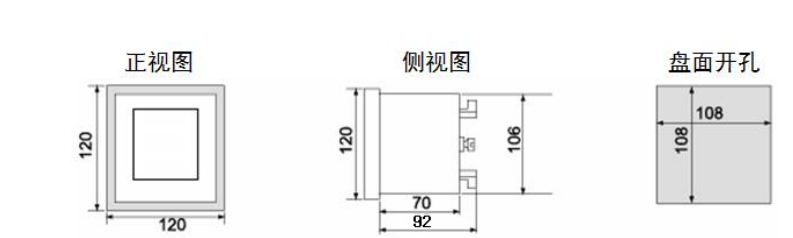

  • ACR320ELH/ACR330ELH
