安科瑞建筑能耗监测系统/远程抄表系统
一. 设计依据

客户需求
1、 能耗监测管理体系建设
完成建筑能耗监测系统能源监测体系的建设,并适度考虑未来建设的管控需要。实现对项目用电、水等总量管理、查询、展示。
2、 计量设备的调试
完成项目能耗计量设备的选型、配置、调试,实现项目内部各类能源数据的统计与分析。
3、 系统通讯网络构建
完成所有计量仪表之间、仪表与网络通讯层设备、通讯层与系统管理层的通讯,实现末端计量仪表与能耗监测平台软件系统的数据通讯功能。

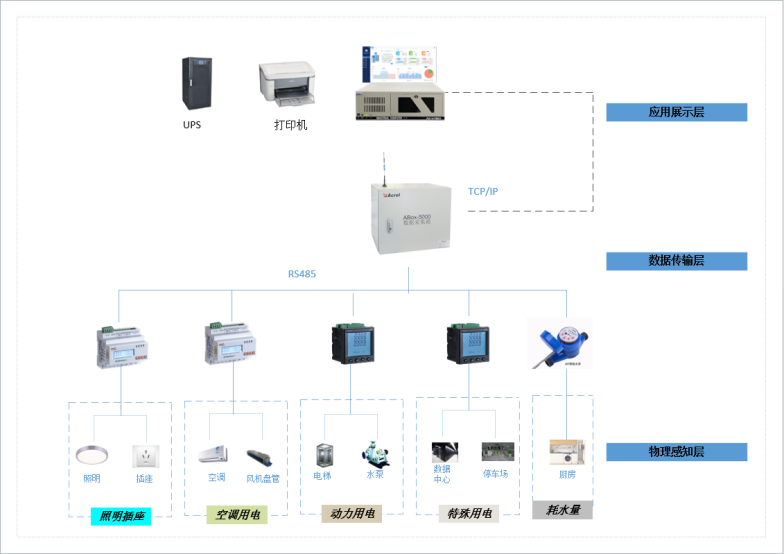

能耗监测系统的搭建以高速以太网为核心,采用现场总线通讯和高速以太网相结合的方式进行系统网络的搭建,充分利用项目已有网络资源,能耗监测系统各监测区域数据传输方式采用与项目现有通讯网络共用的方式实现对项目水、电监测点数据传输到能耗监测系统。
4、 能耗监管系统平台软件开发
完成项目建筑能耗监测系统各类功能应用软件开发工程。实现能耗监测系统平台中的能耗监测、分项能耗、能耗统计、对比分析、能源报表等软件功能。

技术标准
本技术规范书引用的国家和行业标注如下:
GB 50052      《供配电系统设计规范》
GB 50054      《低压配电设计规范》
GB/T 50063          《电力装置的电测量仪表装置设计规范》
DL/T 448          《电能计量装置技术管理规程》
《guojiajiguang办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》
《guojiajiguang办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》
《guojiajiguang办公建筑和大型公共建筑能耗监测系统——楼宇分项计量设计安装技术导则》
《guojiajiguang办公建筑和大型公共建筑能耗监测系统——数据中心建设与维护技术导则》
《guojiajiguang办公建筑和大型公共建筑能耗监测系统——建设、验收与运行管理规范》
《guojiajiguang办公建筑和大型公共建筑能耗监测系统——软件开发指导说明书》




  • 1. 登陆界面

    系统可以根据客户要求定制个性化的系统登录界面,登录界面所用的图片、 Logo等可由用户自由替换。




    2. 能耗概况

    系统登陆成功进入主页面,主页面显示该建筑的建筑图片,建筑基本信息,项目整体的能耗情况,可显示“用电量”“用水量”的日月年同比数据,显示项目的逐时、逐日用能趋势。





    3. 支路能耗

    3.1 支路概况

    支路用能概况主要展示选中支路用能环比,日平均负荷曲线,历史趋势。选中需查看的建筑,分类能耗及支路,选择“过去48小时”,“过去31天”,“过去12月”,“过去3年”其中一种类型,即可查看该支路的用能图表。环比显示选定支路的环比数据。当日负荷曲线该支路的负荷曲线,当日最大值、最小值、平均值等。


    3.2. 用能统计

    支路用能统计主要统计选择支路的用能日报表,月报表,年报表。选中需查看的建筑,支路及日期,选择“日”,“月”,“年”其中一种报表类型。点击“查询”,即可查看该支路的报表;点击“导出”可导出表格。


    3.3. 数据集抄

    数据集抄主要统计选中支路指定时间段内的用能。选中需查看的建筑,分类能耗,支路,起始日期截止日期,点击“查询”即可查看该支路的用能数据。点击“导出”可导出报表到Excel中。



    3.4  同比分析
    可查询项目指定“回路”的指定“年份”每个月的能耗与上一年“同期”数据之间的对比情况,提供柱状图对比与数据报表对比,直观展示用能数据差异。


    3.5参数查询

    参数查询主要统计选中支路的在某一时间段内参数的数据趋势。选中需查看的建筑,分类能耗,支路,选择需要参数,日期,点击“查询”即可查看该参数的变化趋势。点击“导出”可以导出报表。


    3.6 参数报表

    参数报表主要统计不同时刻的不同支路电参量的详细信息,该报表可以精确到份钟,可导出到execl表格。

    4.分项能耗

    4.1. 用能概况

    系统可以按照不同分项进行能耗统计与显示,并进行日同比分析图,饼图显示各部门过去31天的用能占比;堆积图显示各部门过去31天的能耗趋势。


    4.2. 用能统计

    分析用能统计主要统计不同分项的用能日报表,月报表,年报表。选中需查看的建筑,分项及日期,选择“日”,“月”,“年”其中一种报表类型。点击“查询”,即可查看该分项的报表;点击“导出”可导出表格。选择某行数据点击“图表”查看用能趋势。

    4.3 同比分析
    查询项目指定“分项”的指定“年份”每个月的能耗与上一年“同期”数据之间的对比情况,提供柱状图对比与数据报表对比,直观展示用能数据差异。

    5.部门能耗

    部门能耗详见4分项能耗


    6. 区域能耗

    区域能耗详见4分项能耗

    7. 通讯状态

    7.1. 仪表状态

    仪表状态主要展示当前建筑下所有仪表的通讯情况,“所属网关”、“仪表名称”、“离线时间”等信息。

    7.2 . 网关状态
    网关状态主要展示当前建筑下所有网关的通讯情况,“网关名称”、“最后上传时间”以及“网关状态”等信息。

    8 系统设置
    系统设置主要包含“建筑信息”、“采集器”、“仪表产品”、“仪表信息”、“支路信息”、“分项信息”、“区域信息”、“部门信息”、“用户设置”、“菜单关联”、“角色管理”以及“上传模板”。

    8.1 建筑信息

    建筑信息主要用于设置建筑的基本信息,可以进行新增,修改,删除等操作。
    1)新增操作:点击“新增”,在弹出窗口中输入或选择对应的内容,其中带有红色星号(“*”)的为必填项,“名称”不能与已存在的名称重复。填写完成后,点击“确定”,即可完成新增操作,如图6.8.1-1所示。




    2)修改操作:选中需要修改的建筑,点击“修改”,在弹出窗口中输入或选择对应的内容,其中带有红色星号(“*”)的为必填项,“名称”不能与已存在的名称重复。填写完成后,点击“确定”,即可完成操作。如图6.8.1-2所示。




    3)删除操作:应该先删除与该建筑相关的分项信息,部门信息,区域信息,删除所属该建筑的仪表的数据和仪表信息,删除所属该建筑的支路信息。然后选中需要删除的建筑,点击“删除”,在弹出窗口中点击“确定”,即可完成操作(注:若只是新增的建筑,尚未导入能耗基础数据的建筑,可直接删除,无须删除与建筑相关的信息)。如图6.8.1-3所示。
