安科瑞电气接点在线测温方案配置
系统简介
系统结构
系统功能
  • 云平台介绍：

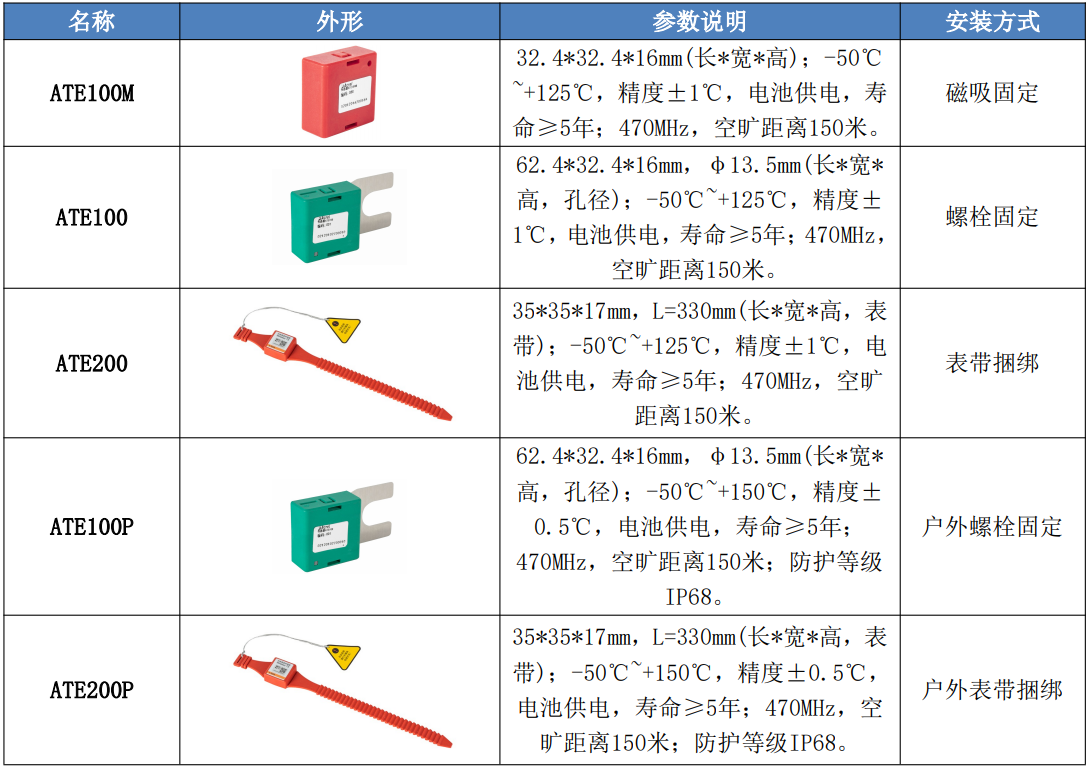

    电气接点在线测温装置适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为安全隐患，提高设备安全保障，及时、持续、准确反映设备运行状态，降低设备事故率。一.测温元件1）温度传感器a.电池供电型无线温度传感器安装于发热部位，采集温度量并通过无线方式传输的传感器。目前无线温度传感器有四款：

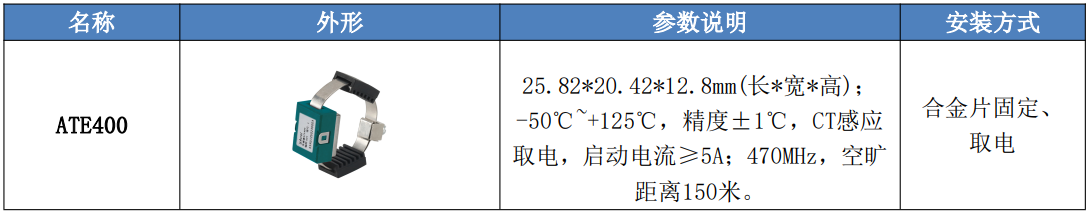

    b.CT感应取电无线温度传感器安装于断路器触头、母排、电缆搭接点等大电流处，采集温度量并通过无线方式传输的传感器。目前无线温度传感器有两款：

  • 云平台结构：

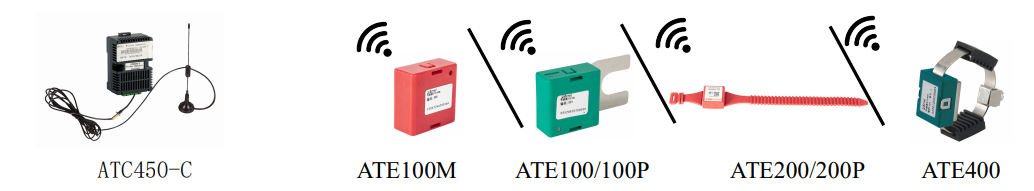

    1）高低压柜内电气接点无线测温（单柜就地显示）a.配置方案
    2）高低压柜内电气接点无线测温带操显功能（单柜就地显示）a.配置方案
    3）高低压柜内电气接点无线测温（不需要就地显示）a.配置方案a.1集中式（ATC450-C）

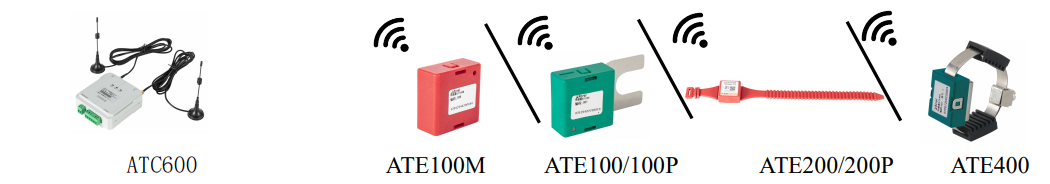

    说明：ATC450-C无线温度收发器可连接60路无线温度传感器ATE100/100M/200/400/100P/200P，可接收多台柜内的无线温度传感器温度信号。a.2集中式（ATC600）
    说明：ATC600无线温度收发器可连接240路无线温度传感器ATE100/100M/200/400/100P/200P，可接收多台柜内的无线温度传感器温度信号,且具有透传功能。

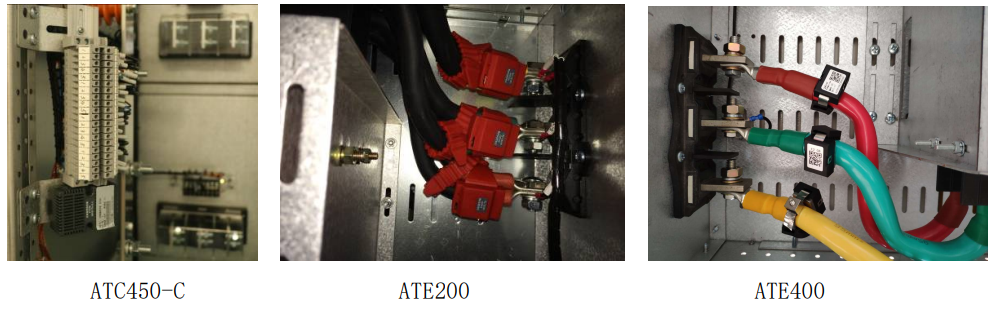

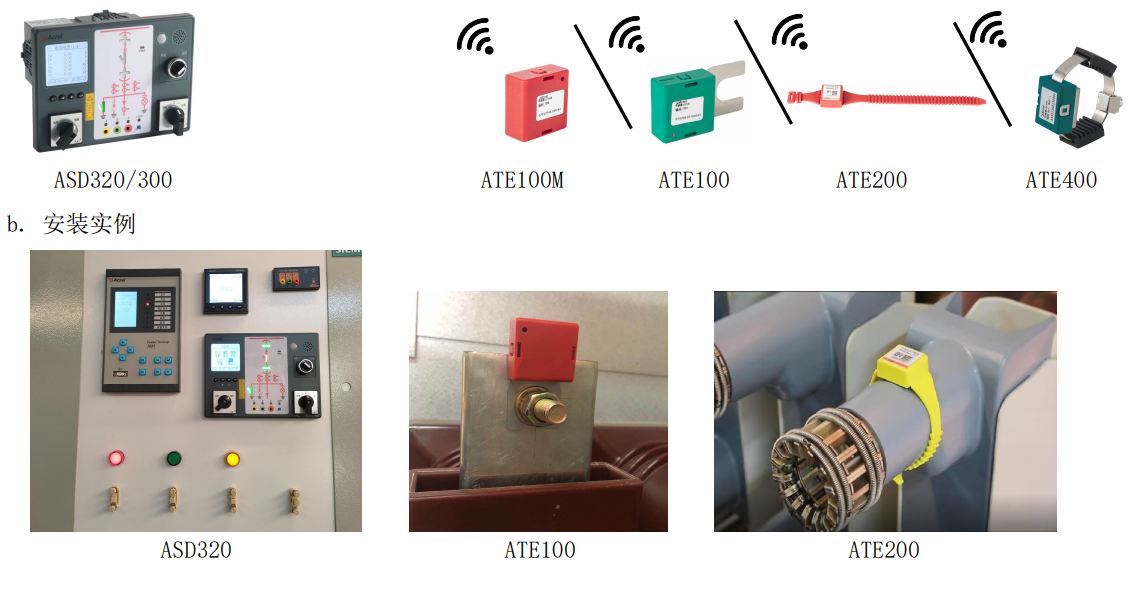

    b.安装实例

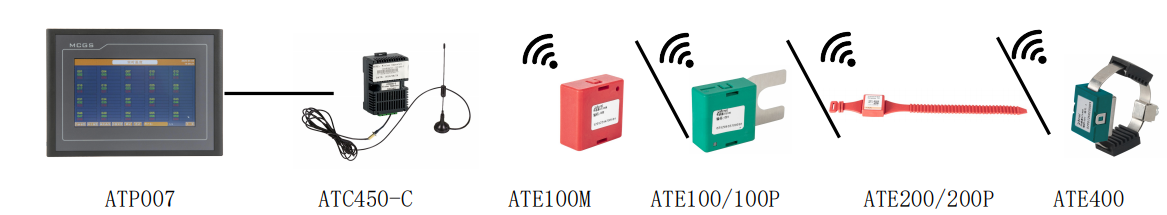

    4）高低压柜内电气接点无线测温（集中就地显示）a.触摸屏搭配ATC450-C
    说明：触摸屏通过RS485接口连接4只ATC450-C实现开关柜温度集中显示，一只个ATC450-C可接收60只无线温度传感器ATE100/100M/200/400/100P/200P。
    b.触摸屏搭配ATC600-C
    说明：触摸屏通过RS485接口连接一只ATC600-C实现开关柜温度集中显示，一只个ATC600-C可接收240只无线温度传感器ATE100/100M/200/400/100P/200P。

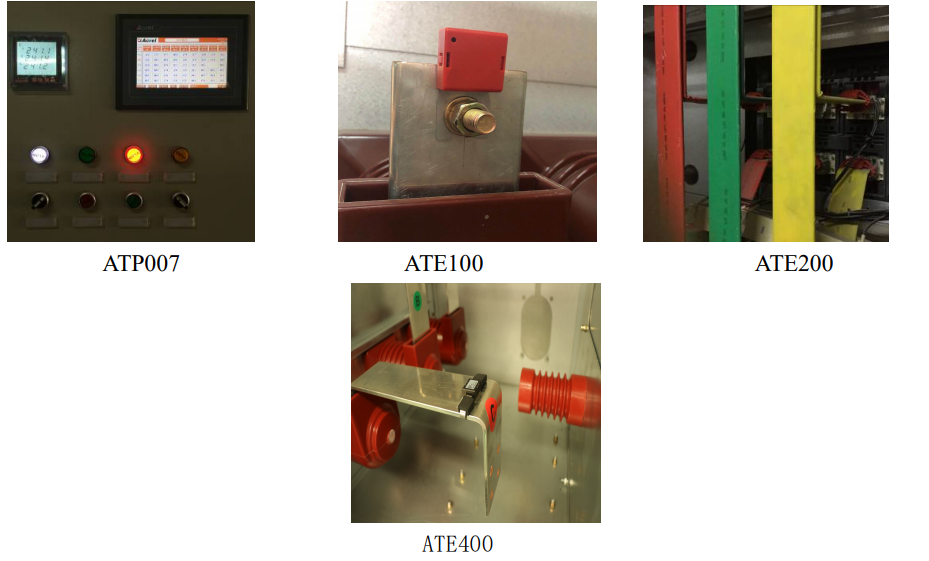

    d.安装实例

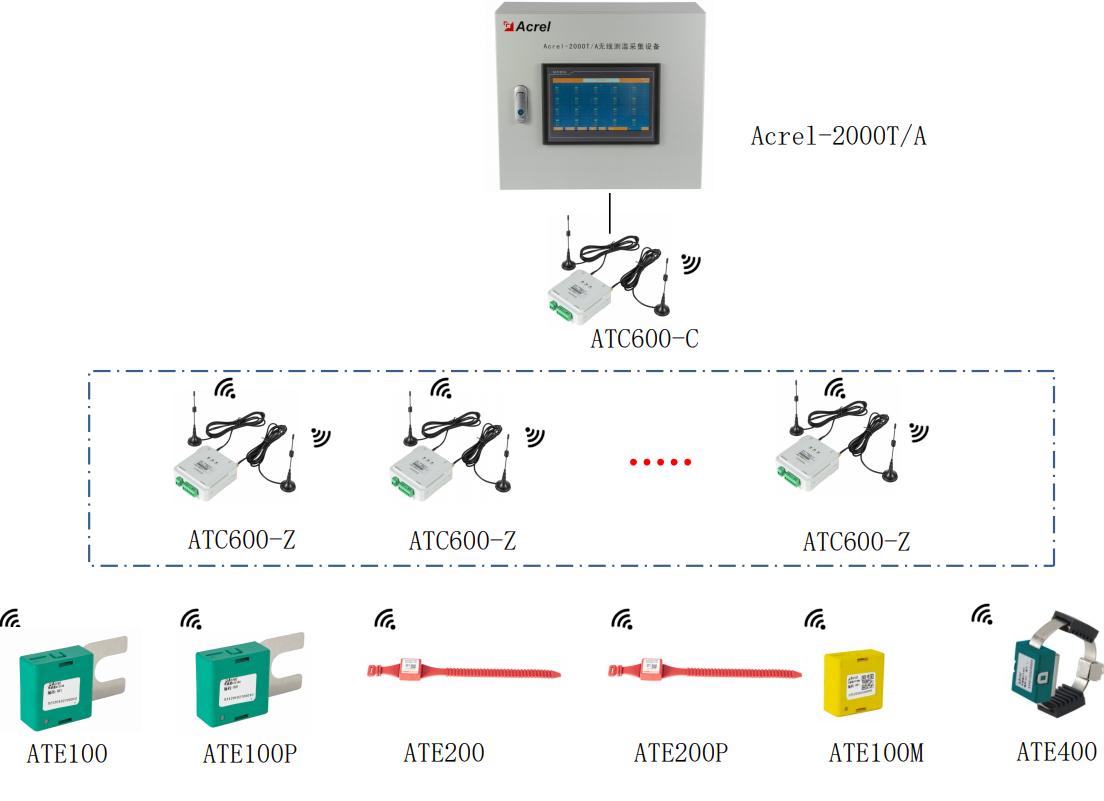

    5）配电室集中监测a.Acrel-2000T/A搭配ATC600-C
    说明：Acrel-2000T/A通过RS485接口连接一只ATC600-C实现开关柜温度集中显示（内置在Acrel-2000TA中），一只个ATC600-C可接收240只无线温度传感器ATE100/100M/200/400/100P/200P。ATC600有2种工作模式：终端(-C)、中继(-Z)，可根据项目布局选择配置。
    b.Acrel-2000T/B配电室集中监测

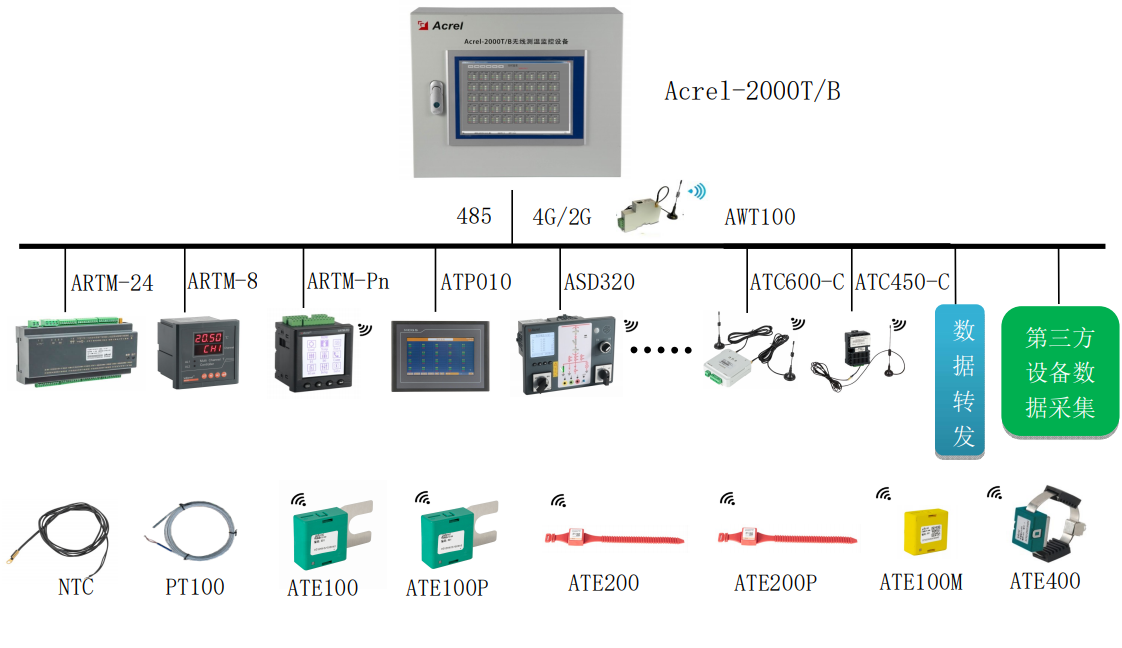

    说明：Acrel-2000T/B不仅可以通过RS485连接多种ATC收发器接收所有型号传感器实现集中显示，还可以通讯连接配电室内无线测温相关就地显示装置实现集中显示，同时还可以连接配电室内智能操控、微机保护、电力仪表等电力监控设备进行监测。6）低压电气接点有线测温、变压器电机绕组测温a.配置方案a.1ARTM-8

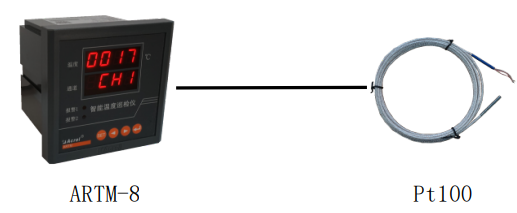

    说明：ARTM-8温度巡检仪可配8路Pt100传感器，有线连接，Pt100传感器客户自配，测量低压电气接点时Pt100传感器需做好绝缘处理。a.2ARTM-24

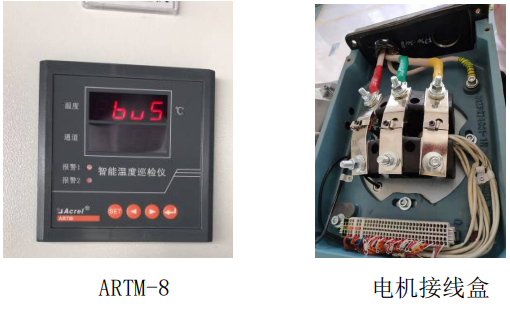

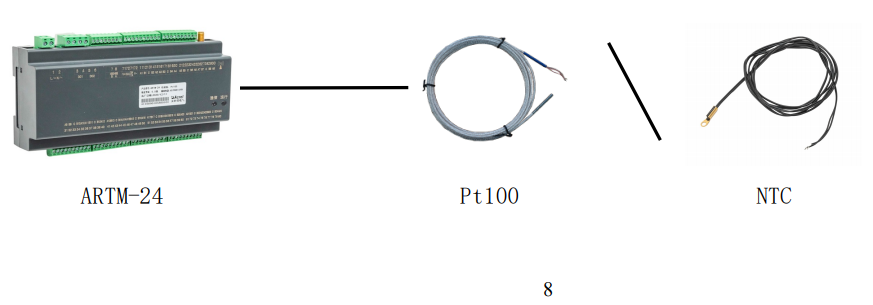

    说明：ARTM-24温度巡检仪可配24路Pt100/NTC传感器，有线连接，Pt100建议适用三线制接入，安装时需做好绝缘处理；NTC建议适用二线制接入，安装时需做好绝缘处理；PT100和NTC可以混接，但一路不能同时接pt100和NTC。b.安装实例

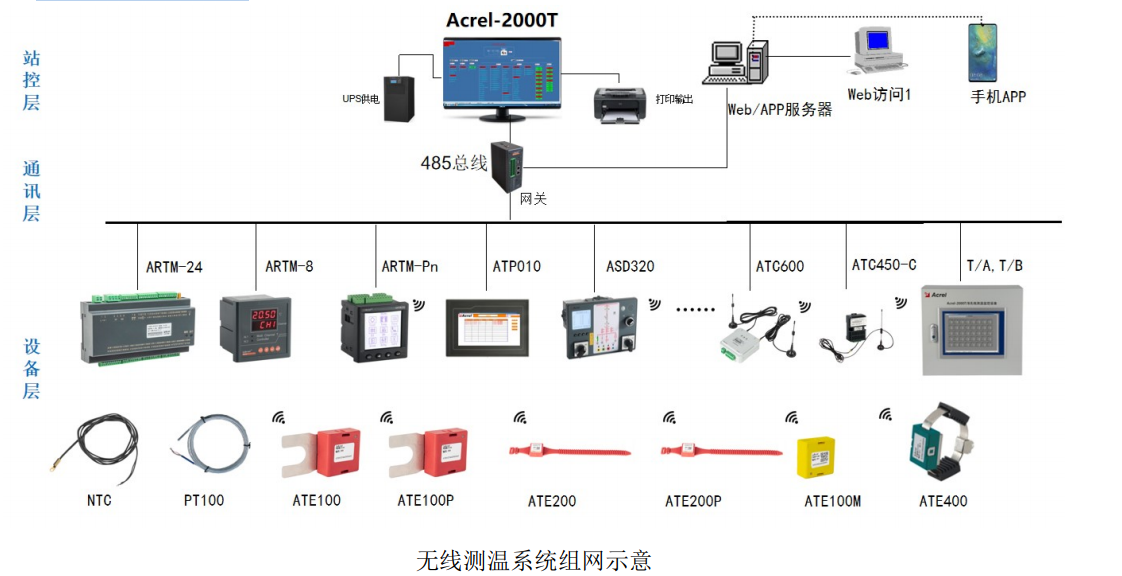

    三、系统解决方案Acrel-2000/T无线测温系统可以将用户站内设备层所有测温装置的温度数据接入，利用先进的计算机技术，现代电子技术，通讯技术和信号处理技术，将接入测温装置的温度数据经过读取、分析、处理，显示在计算机上，实现对全站所有温度节点进行监视。系统具有独立的数据库，可以记录数据，查询数据，查询曲线，查询报表，具有高温、超温越限告警，告警时间查询等功能。无线测温系统温度在线监测能够提升设备安全保障，及时、持续、准确反映设备运行状态，避免安全事故的发生，降低设备事故率。用户站无需定期巡视，减少人力物力，实现自动化管理。系统组网示意如下：

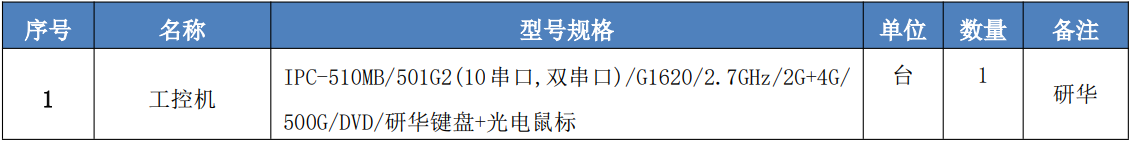

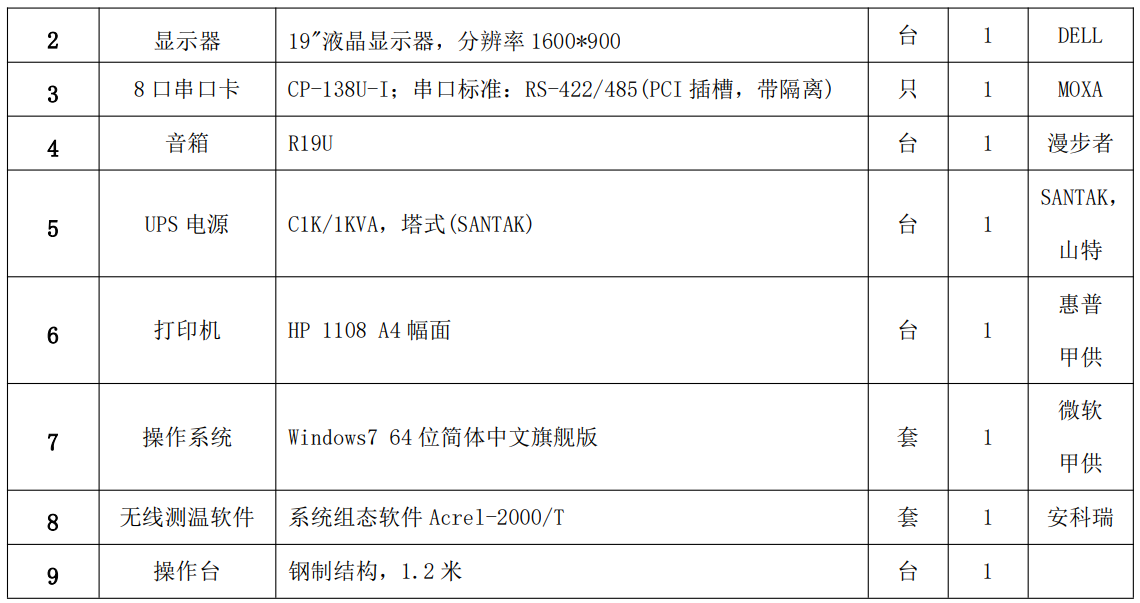

    Acrel-2000/T无线测温系统基本配置如下:

  • 云平台功能：
    电气接点在线测温装置适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为安全隐患，提高设备安全保障，及时、持续、准确反映设备运行状态，降低设备事故率。一.测温元件1）温度传感器a.电池供电型无线温度传感器安装于发热部位，采集温度量并通过无线方式传输的传感器。目前无线温度传感器有四款：
    b.CT感应取电无线温度传感器安装于断路器触头、母排、电缆搭接点等大电流处，采集温度量并通过无线方式传输的传感器。目前无线温度传感器有两款：
