安科瑞能耗监测系统平台Acrel-5000




  • 功能:

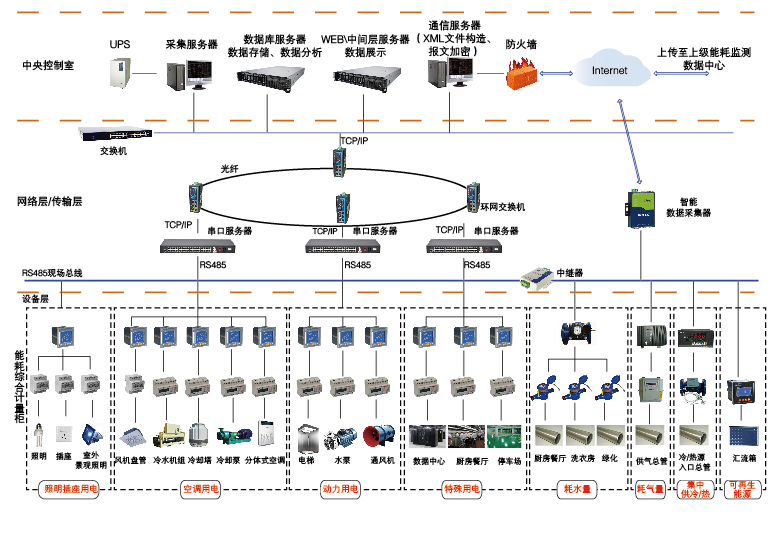

                     Acrel-5000 建筑 能耗 监控系统 是用户 端的 能源管理 分析系统 ,它以电能 管理系统 为基础 ,加水 、气、电煤炭 、油、热(冷)量等的集中 收集 和分析 ,
    通过 用户端 所有 能耗 进行 细分 和统计 ,以直观 的数据 和图表 向管理层 或决策层 显示 各种 能源 的消耗 情况 ,有利于 发现 高能耗 点或不合理 的能耗
    习惯 ,有效 地节约能源 ,为用户 进一步 的节能改造 或设备 升级 提供 准确 的数据 支持 。
          应用场所:
           (1)办公建筑(商务办公、guojiajiguang办公建筑等);
    (2)商业建筑(商场、金融机构建筑等);
    (3)旅游建筑(宾馆饭店、娱乐场所等);
    (4)科教文卫建筑(文化、教育、科研、医疗卫生、体育建筑等);
    (5)通信建筑(邮电、通信、广播、电视、数据中心等);
    (6)交通运输建筑(机场、车站、码头建筑等)。
  • 系统功能:

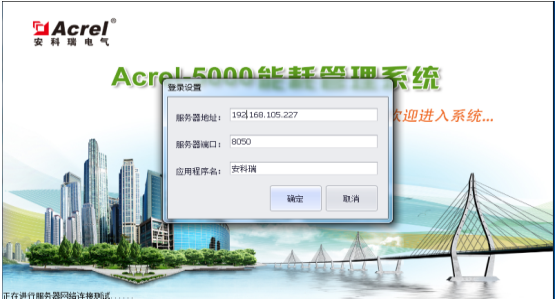

    1.1. 登陆界面

    系统可以根据客户要求定制个性化的系统登录界面,登录界面所用的图片、 Logo等由用户提供。

    1.2. 综合能耗展示

    系统登陆成功进入主页面,主页面显示该建筑的建筑图片,建筑基本信息,建筑当月分项用电饼图和各种能源的消耗量。

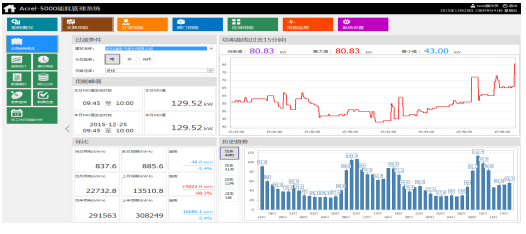

    1.3. 支路能耗概况

    系统可以根据分类能耗的支路名称查询用能情况,显示当日和当月的用能峰值(电能对应最大需量值)、当日用能、当月用能、当年用能以及昨天同期用能、上月同期用能、上年同期用能的比较情况。

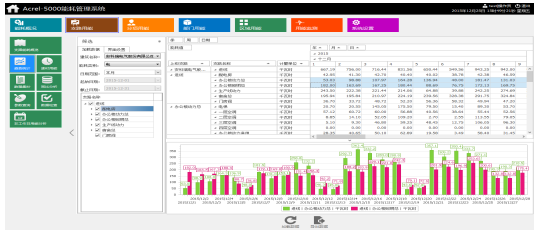

    1.4. 支路用能

    系统可以统计各支路某段时间内逐日、逐周、逐月、逐季、逐年用能。

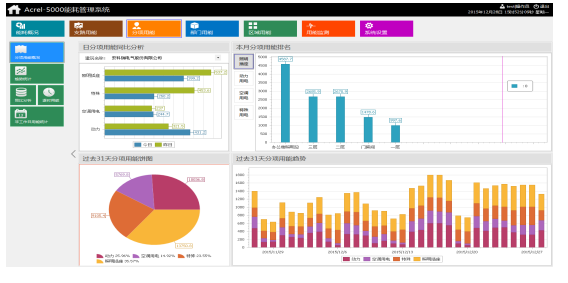

    1.5. 分项能耗概况

    系统可以按照动力、空调、插座等分项进行能耗统计与显示,支持用能饼图显示各分项过去31天的用能占比;堆积图显示各分项过去31天的能耗趋势;分项用能排名图显示被选中分项对应能耗值排名前10位的支路。

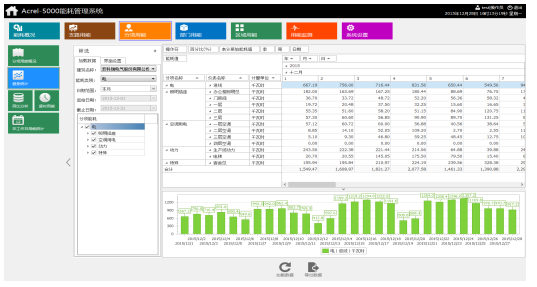

    1.6. 分项用能

    系统可以统计各分项某段时间内逐日、逐周、逐月、逐季、逐年用能(这里的支路须通过基础数据中分类分项的配置。)

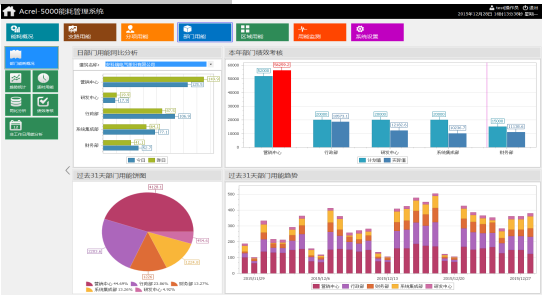

    1.7. 部门能耗概况

    系统可以按照部门进行能耗统计与显示,并进行日同比分析图,饼图显示各部门过去31天的用能占比;堆积图显示各部门过去31天的能耗趋势;部门绩效考核对比图显示实际用能和用能目标值,当实际用能值大于目标值时,实际值标为红色。

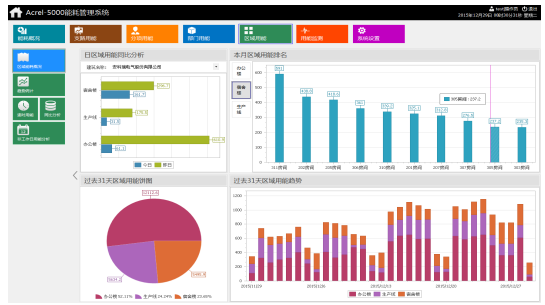

    1.8. 区域能耗概况

    系统可以按照区域进行能耗统计与显示,日分项用能同比分析图显示不同区域的当日与昨日能耗柱状图;饼图显示各区域过去31天的用能占比;堆积图显示各区域过去31天的能耗趋势;区域用能排名图中显示被选中区域对应能耗值排名前10位的支路。

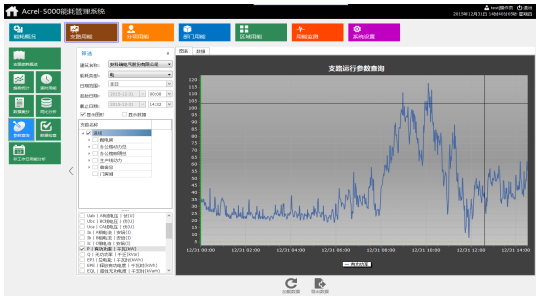

    1.9. 参数查询

    查询各回路戓支路某段时间内的参数,以曲线的形式反映趋势(具体可以查询的参数与安装的仪表有关,查询时不能跨月,且绘制曲线时以1分钟为间隔),电力参数可以多选。

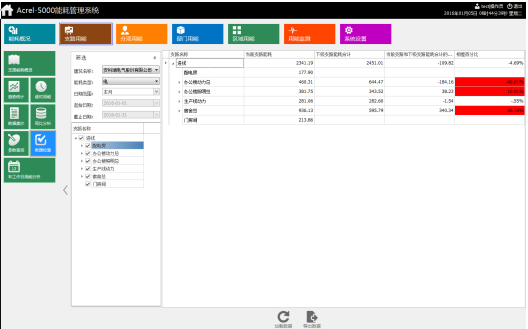

    1.10. 数据检查

    系统可以统计某段时间内各回路与下级支路的用能差值,超过一定百分比后醒目显示(红色区域),确保计量体系的完整性、准确性。

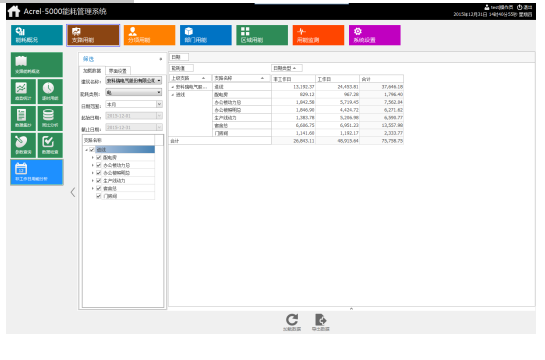

    1.11. 非工作日用能分析

    系统可统计各支路工作日与非工作日的能耗情况。此处的工作日和非工作日是在基础数据中非工作日设置中配置的非工作日。

    1.12. 能耗数据同比环比分析

    系统可将各种类型(电、水、气)和各主要耗能设备的能耗与去年同期值和上月值进行同比环比分析,检验节能效果,根据分析结果执行节能绩效考核,以及节能目标的修正。

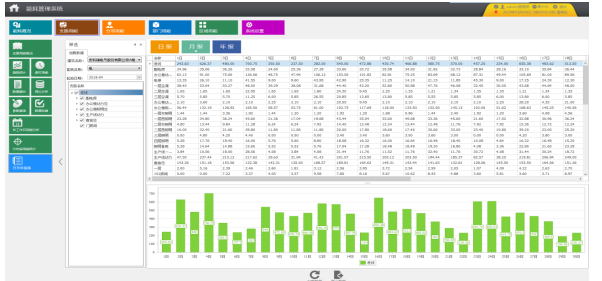

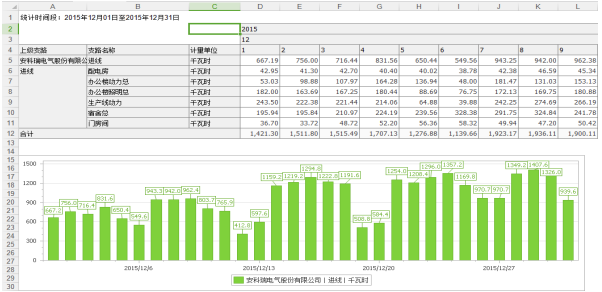

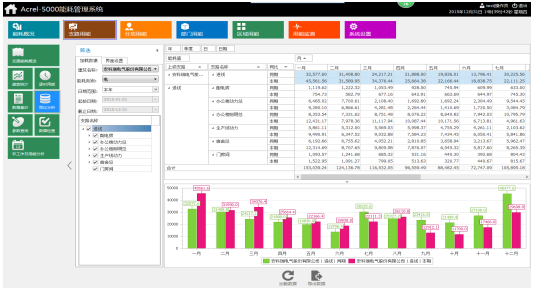

    1.13. 日月年报表

    系统提供方便的日月年报表统计功能,通过选择不同回路,报表类型,查询日期,生成对应报表。选中报表中的某一行数据,会自动显示对应的柱状图。

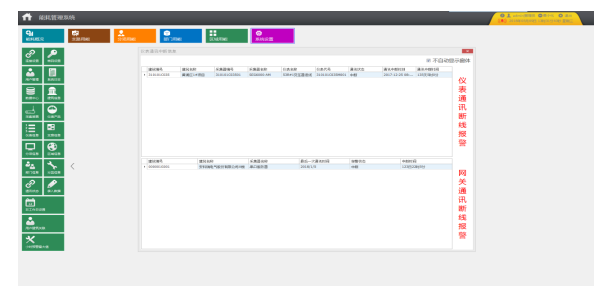

    1.14. 仪表网关断线报警

    系统通过能耗网关采集数据时,可以获得仪表的通讯状态。当系统判断仪表通讯中断时间大于10分钟时或网关通讯中断时间大于20分钟时,系统会弹窗或者通过铃铛报警,显示当前通讯中断的仪表或者网关。

    1.15. 图表导出

    系统可将分析统计的曲线、棒图、报表导出到Excel格式文件,以便于用户数据二次利用。

    1.16. 用户管理

    系统用户权限管理采用分级模式,为系统管理员、后勤管理人员、设备维护人员三级,进行访问权限管理,防止未授权的访问,并对所有操作自动进行带时标事件记录,可建立良好的反事故措施。

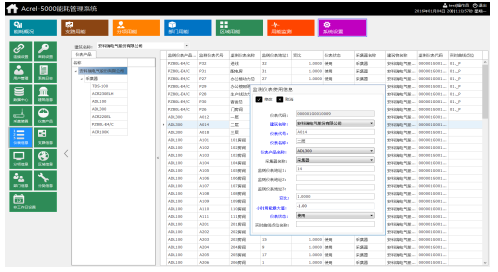

    1.17. 基础信息配置与维护

    系统可根据项目实际情况配置每块智能仪表所属的能耗类型和分项、归属区域、设备类型,这些数据将作为用能分析的基础信息。

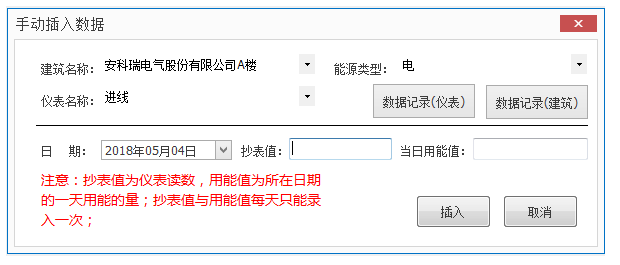

    1.18. 人工录入数据

    系统提供数据手工录入功能,可录入仪表每天的抄表值与每天的用能值,用于后期报表统计。
