现代化医院在建筑装饰、温湿度控制、空气洁净、环境安全、信息自动化等方面具有较高要求 。在所有 建筑物 中，医院建筑是功能 最复杂 、安全 要求 最高 的建筑物 之一 。 卫生环境质量。医院运行能耗的提高必然会增加，尤其是三甲综合医院 。医疗耗能为普通公共建筑。1.6 ~2倍，医院建筑节能潜力巨大。要实现医院节能，首先要了解医院建筑能耗的组成和能量 。

能耗的特点：

综合医院的日常耗电量，以耗电量最高，主要用于照明、空调、通风、电梯、供水等设备 。以煤气、重油等为主要能源，供蒸汽、热水、消毒、清洗、厨房使用，冬天的暖气等等 。但在能耗方面，空调系统耗电量的比例超过50%，5000能耗分析及能源管理系统通过具体的医院建筑能耗分析安装分类项目智能能耗计量装置，利用远程传输等方式及时采集能耗数据，实现建筑能耗在线监测，测量与动态分析，在保证供电可靠性的同时，不降低患者和医护人员的舒适体验，并通过能源消耗 对建筑能耗进行分析与管理，降低能源消耗，三甲医院是节能工作的重点领域，节能潜力巨大能够准确把握详细、分项能耗数据，通过数据分析，提高医院能源利用效率 。

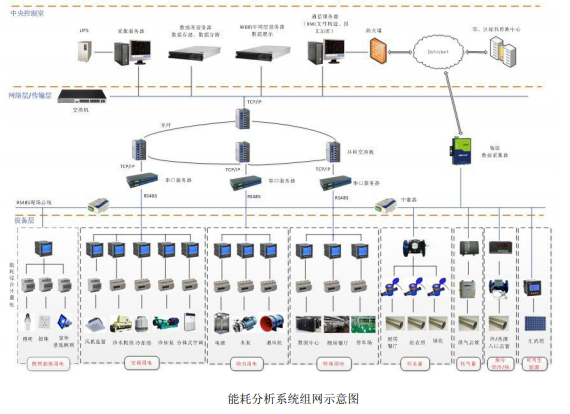

系统根据具体的工程情况来组网，采用分层分布式结构。 根据项目规模的大小，可以灵活选择通讯介质和组网方式。当设备比较集中时，通讯介质通 常采用屏蔽双绞线和五类八芯屏蔽电缆；当系统设备比较分散时，可采用光纤作为通讯介质， 组网方式可以采用光纤环网或者光纤星型网；如果设备较少而且非常分散，可以采用无线通讯设备组网。 由于医院建筑规模比较大，设备数量多而且安装比较分散，我们采用光纤环网模式进行 组网，组网
示意图如所示：

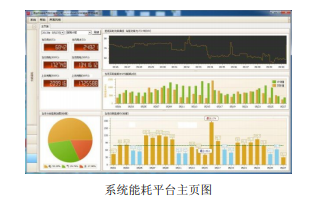

5.1 能耗平台主页面

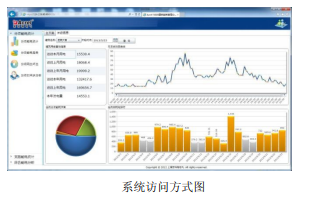

系统提供 C/S 和 B/S 两种访问模式，C/S 访问模式客户端响应速度快，充分发挥客户端 PC 的处理能力，减轻服务器的压力。B/S 访问模式不需要安装客户端，任何地方只要有一台 可以上网的电脑即可访问服务器，做到了真正的跨网络、跨平台访问。

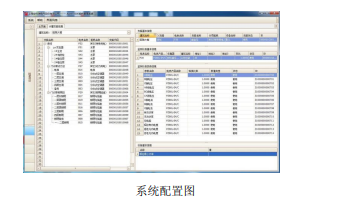

5.6 系统灵活扩展



系统可根据医院实际用能情况，灵活配置用能类型、用能结构、用能设备、用能区域、 监测参量等基本信息，对系统上线后发生的用能回路、用能设备的增加亦只需进行配置即可。 系统可以通过互联网接入单个或多个单位的用能情况，进行集中管理。

5.7 集团式能耗管理模式
系统将归属同一集团、同一区域的单位的 GPS 坐标标注在电子地图上，鼠标停靠在坐标 上可显示该企业的能耗概况，双击图标后可显示企业用能的详细情况，方便集团公司对下属 分公司、门店进行集中管控。

5.8 远程集抄

将分散分布的能源监测计量表具通过能源管理系统连接在一起，各表数据采集时间偏差十分微小，大大减轻人工抄表的工作量，实现“能耗信息采集自动化、数据传输网络化、管 理数字量化、决策科学化”的目标。

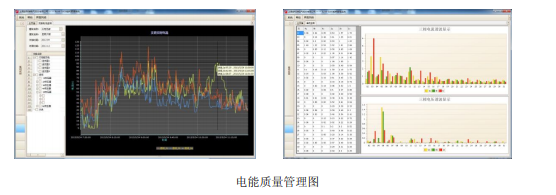

5.9 电能质量管理

通过与电能管理系统的数据接口，可将电能管理中的数据引入到能耗系统中进行分析， 包括三相电流、三相电压、功率、功率因素、谐波等。

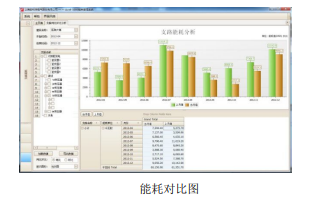

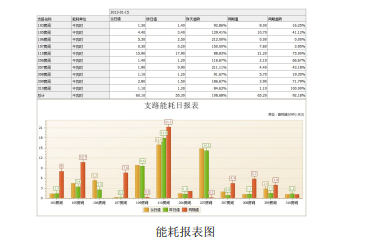

4.统依据住建部分类分项能耗数据采集导则，将建筑物耗电分为照明插座、空调、动力和特殊用电进行计量装置选型和设置，并按用能区域或功能区域等划分并进行统计，以报表和同、环比棒图形式展现该区域的能源消耗。

5.系统可针对能源消耗量大的设备或区域进行准确定位，便于管理层制定节能绩效考核制度，推动节能降耗的有效执行。为用能重点设备建立运行记录档案，长期跟踪记录设备运行过程中的能效分析评估结果，结合设备维护保养记录，为设备的运行维护提供依据。

6.系统提供分级权限管理功能，对具备权限用户提供开放的信息维护接口，用户可自行对建筑和系统监测范围内计量点的信息进行增、删、改和查询，建筑物信息包括建筑类型、建设年代、建筑面积、建筑物人员数量等。系统还对无法自动采集的计量信息提供手动录入功能，便于使用者掌握建筑物总体能耗情况。

7.数据上传

       安科瑞能耗在线监测系统按照重点用能单位能耗在线监测系统技术规范定义的系统平台接口协议规范的要求，将用能企业的基础信息、计量器具信息、用能数据及能效数据上传至省级或国家平台，上传数据经过HTTPS协议加密传输。如果数据传输失败或超时（网络故障），将重发数据，直至接收成功反馈消息。

8.能源计量表具选型
