数据中心解决方案
时间: 2022-07-15 发布人:范曼曼
1关于安科瑞
安科瑞电气股份有限公司成立于2003年,集研发、生产、销售及服务于一体,是一家为企业微电网提供能效管理和用电安全解决方案的高科技股份制企业。
安科瑞电气股份有限公司具备从云平台软件到终端元器件的产品生态体系,目前已有一万多套系统解决方案运行在全国各地,为用户高效和安全用能保驾护航。坐落于无锡江阴市的生产基地--江苏安科瑞电器制造有限公司采用无铅生产工艺,拥有功能完善的产品试验中心,配合信息化管理系统,为公司产品产业化、规模化实施提供了保障。同时公司在全国主要城市配置销售、技术支持团队,快速响应客户需求,为用户提供良好的服务体验。
公司高度重视产品质量和研发技术创新,截止2021年,公司拥有5项商标、20项发明专利、121项实用新型专利、146项外观专利、19篇核心期刊专业论文、231项计算机软件著作权,并参与多个国家或行业标准的制定。
公司自2012年上市以来一直保持稳定增长,公司将秉着“创新、高效、团结、诚信”的理念,坚持稳健经营、持续创新,为用户提供更多更好的解决方案、产品和服务。
2解决方案

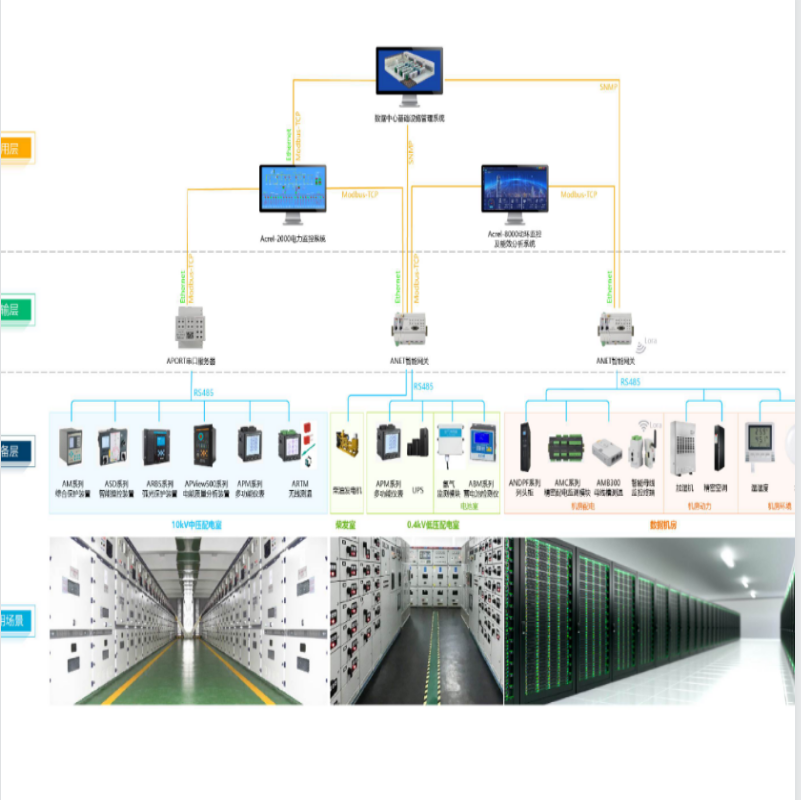

2.1系统框架

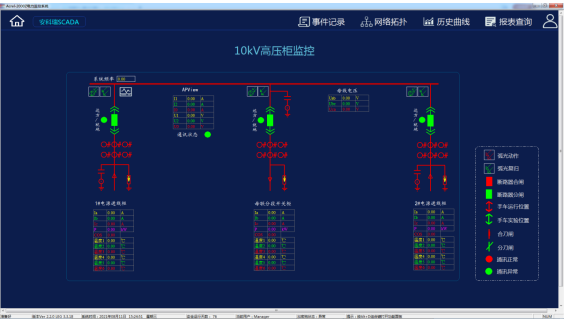

2.2电力监控系统

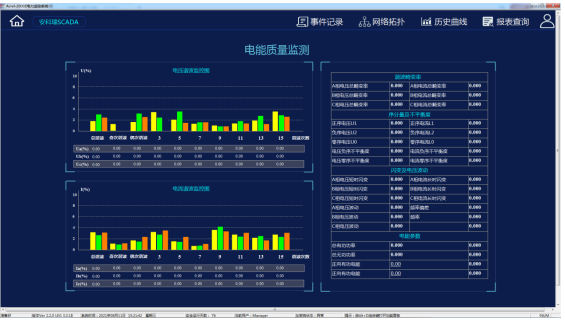

电能质量监测
实时监测数据中心10kV和0.4kV总进线和重要出线回路的供电电源电能质量,包括稳态数据监测、暂态数据监测和故障录波分析。
对数据中心供电系统中的电压偏差、频率偏差、三相电压不平衡、三相电流不平衡、2~63次谐波电压、2~63次谐波电流、0.5~63.5次间谐波电压、0.5~63.5次间谐波电流、谐波功率、谐波畸变率等实时监测,并以柱状图进行谐波分析;对重要回路的最大值、最小值、平均值、95%概率值统计功能。
监测数据中心重要回路的电压波动与闪变、电压暂升/暂降、短时中断情况,实时记录事件和故障录波,为电能质量分析与治理提供数据来源。

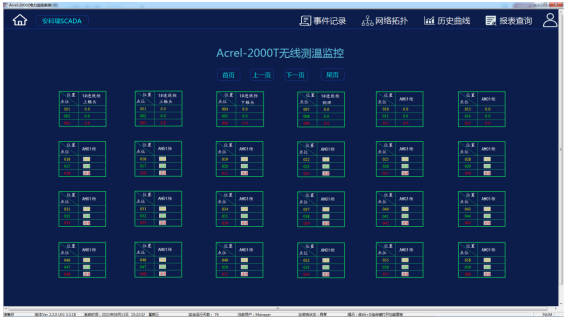

重要配电回路温度监测
对数据中心配电系统中10kV开关柜断路器触头/母排接头/电缆接头、0.4kV断路器接头、变压器高低压侧接头、电容、UPS等大电流部位进行实时温度监测,温度异常时系统可提前预警,及时检修排查问题,保证供电系统的可靠运行。
开关柜弧光监测
实时监测数据中心配电系统中10kV开关柜母线室、0.4kV开关柜母线室的弧光状态,若某段母线上任意母线室有弧光产生时,可以快速跳闸总进线开关,有效切除故障并保证其余回路正常运行。

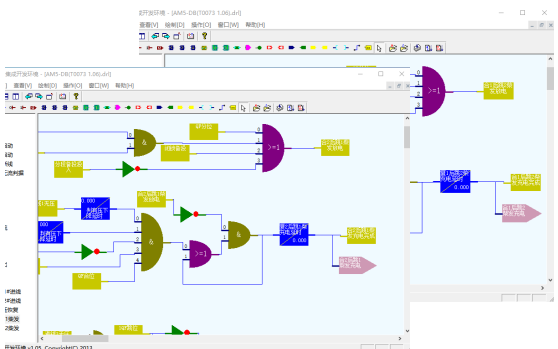

备用电源自动投切
能实现数据中心10kV供电系统、0.4kV供电系统的市电进线、柴油发电机进线的自动投切,完成进线备自投自复、母联备自投自复和柴油发电机的启停控制,保证供电系统可靠运行。

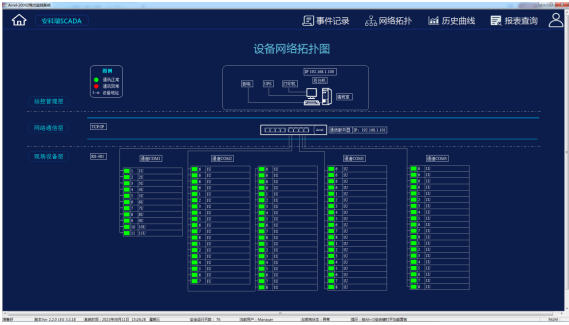

供电设备状态遥信
实时遥信10kV 进线、出线开关位置状态与故障报警;变压器出线总开关状态,接地状态;0.4kV 进线、出线的手/自动转换开关状态、接触器、断路器运行状态及故障报警;照明供电回路等工作状态;UPS 电源在线状态; 无功补偿状态信号及刀熔开关断路器接通信号;发电机运行/停止信号等。

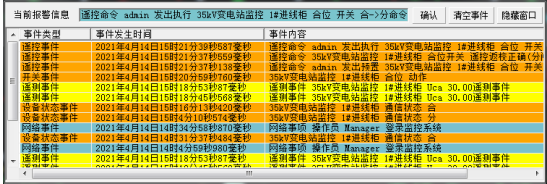

实时告警功能
系统具有实时语音报警功能,能够对配电回路断路器、隔离开关、接地刀分、合动作等遥信变位,保护动作、事故跳闸等事件记录进行存储和管理,方便用户对系统事件和报警进行历史追溯,查询统计、事故分析。
2.3动环监控及能效分析系统
Acrel-8000数据中心动环监控及能效分析系统依照国家标准以及各地方标准设计开发,依据充分,标准完善,功能完整。

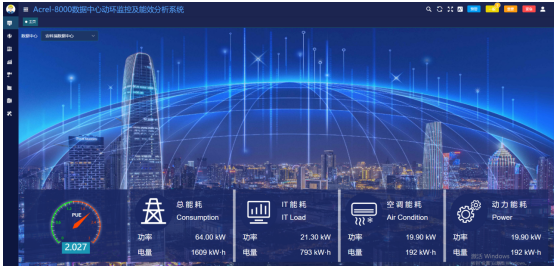

PUE计算及能耗分析
展示当前数据中心总能耗,IT能耗,空调能耗,及其他能耗并且计算出当前数据中心实时PUE值,通过仪表盘形式直观展示。

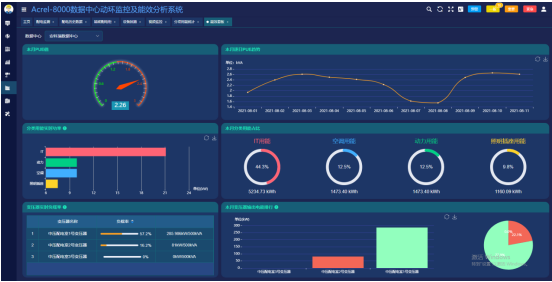

能耗分析
展示月度PUE曲线,分类能耗月排行,以及各变压器输出排行和负载率排行,对数据中心当月各项用能进行统计,便于客户了解数据中心用能情况。

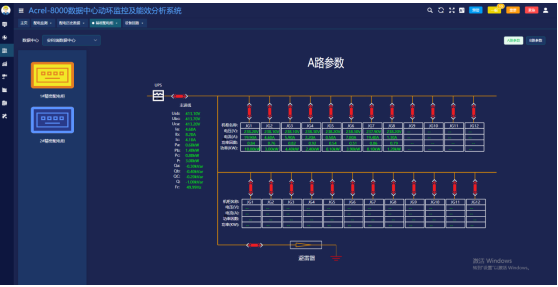

设备监测
通过图形化界面,监测变压器、发电机、UPS,列头柜,空调、蓄电池等设备的运行情况。数据实时刷新,支持设备切换,AB双路切换。

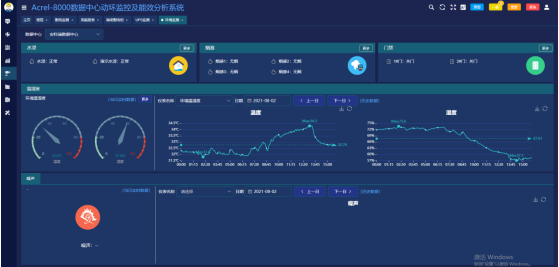

环境监测
环境监测页面在线监测数据中心温湿度、开关门、水浸、烟雾、噪声、气体浓度状态等参数。曲线图直观明了,同时支持历史数据查询。

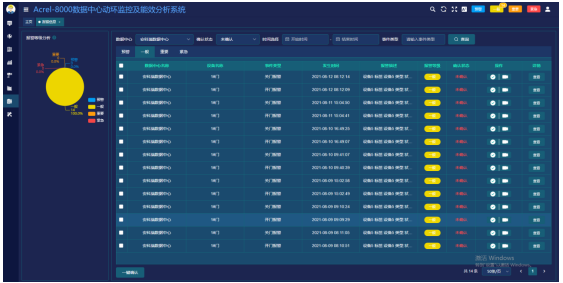

多级语音报警
系统将报警分为预警,一般,重要,紧急四类,并提供语音报警功能,支持一键确认报警功能。同时对数据中心所有报警进行统计和存储,提供同环比的历史数据比对,帮助用户改善数据中心,保障其正常运行。
3终端设备

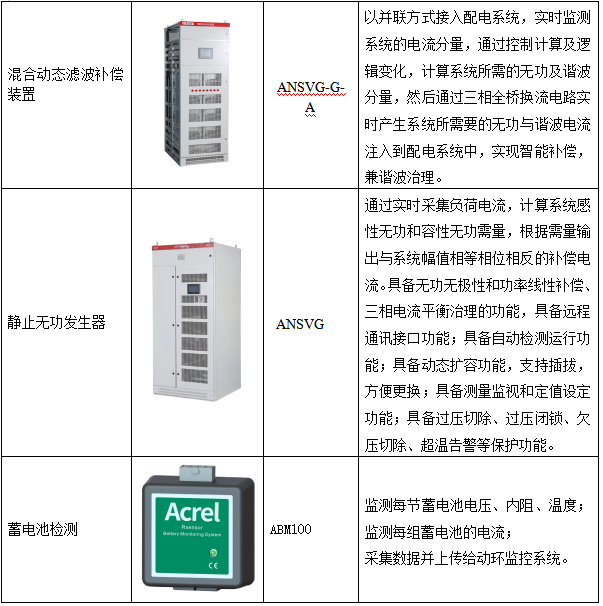

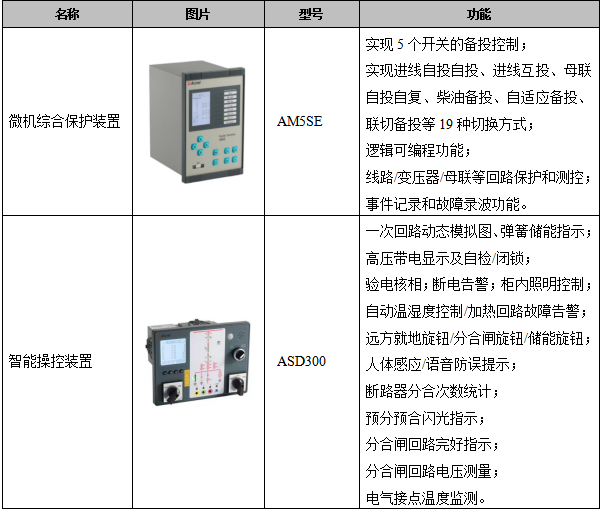

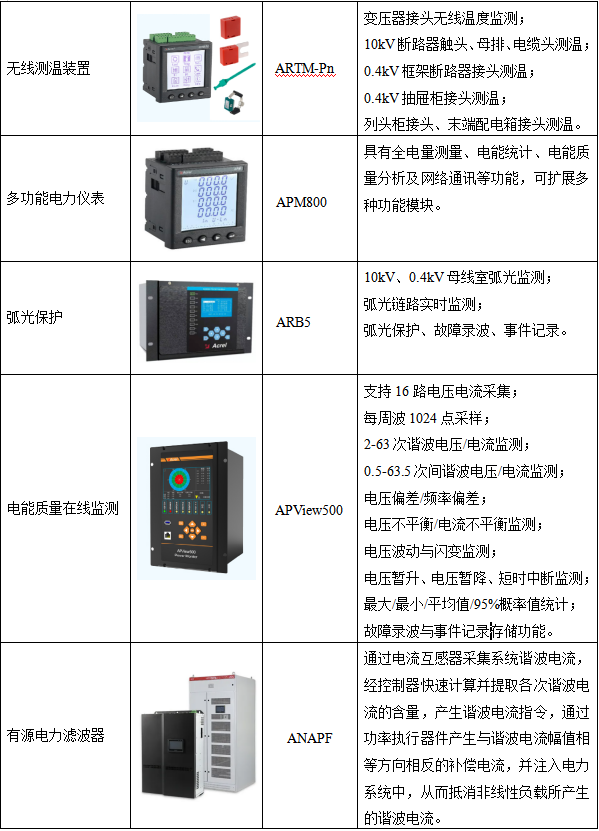

3.1中低压配电监控相关产品
3.2机房配电监控相关产品

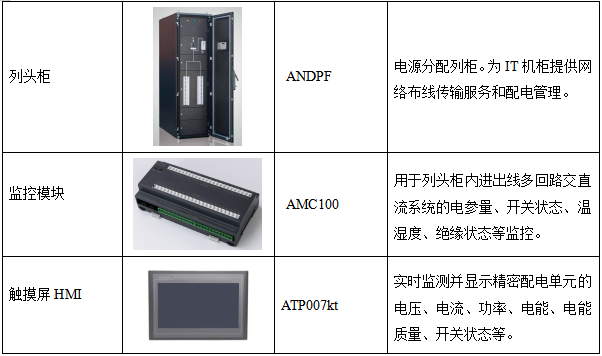

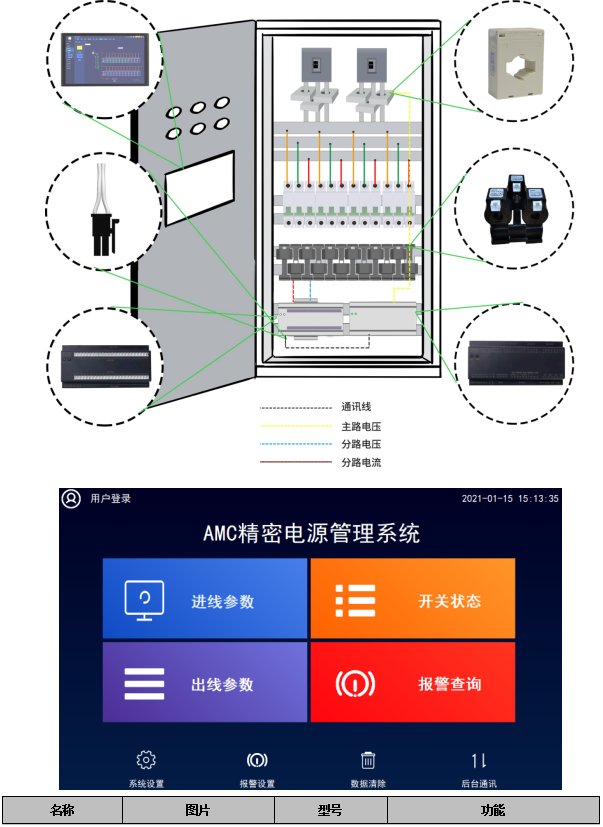

3.2.1精密配电监控

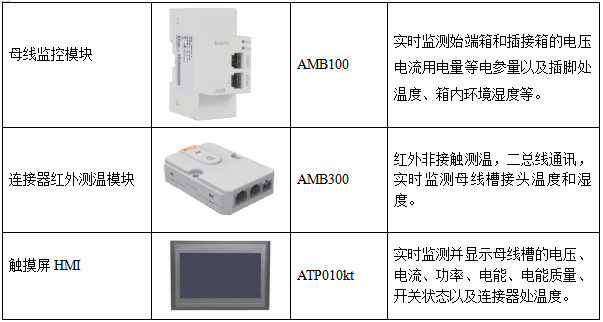

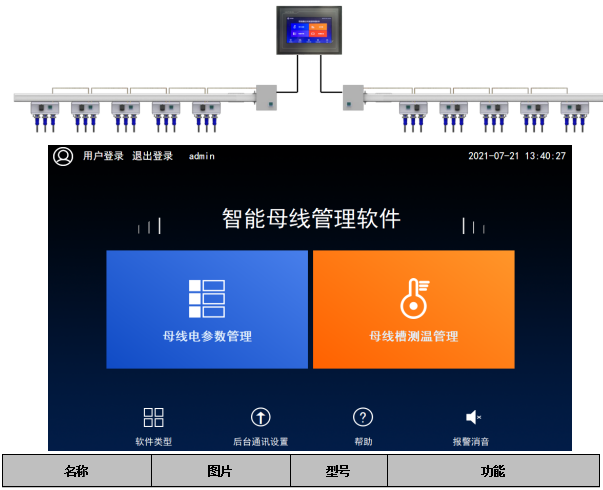

3.2.2智能母线监控

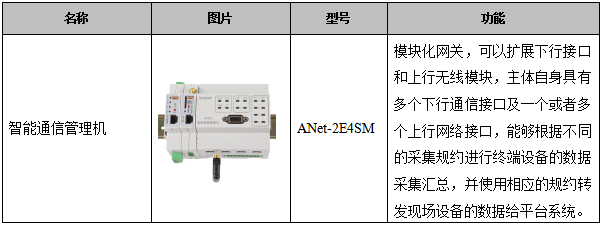

3.3网关

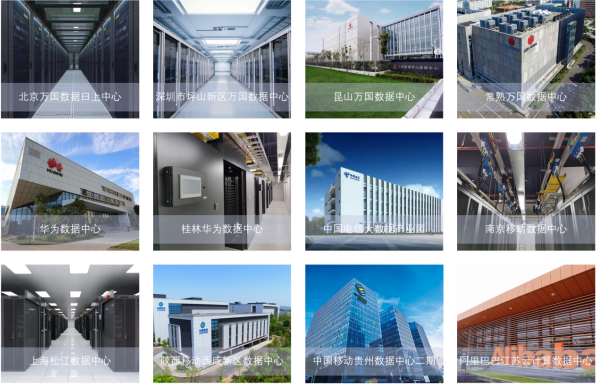

4典型案例
5合作伙伴
