智能低压线路保护装置 ALP320

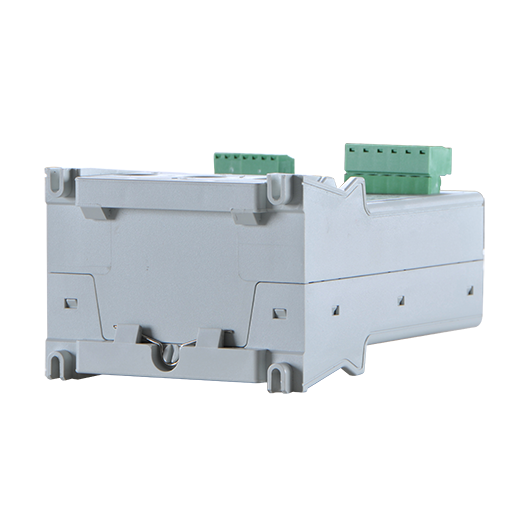

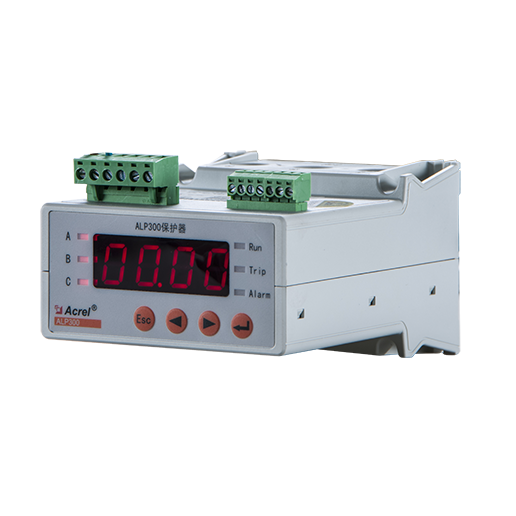

ALP300 保护器（以下简称保护器），采用先进的单片机技术，具有抗干扰
能力强、工作稳定可靠、数字化、智能化等特点。保护器能对电动机运行过程
中出现的起动超时、过压、欠压、过载、断相、不平衡、欠载、接地/漏电、阻
塞、短路、外部故障等多种情况进行保护，现场维护人员可通过数码管显示屏
快速查找故障原因。本保护器具有 RS485 远程通讯接口，DC4～20mA 模拟量
输出，方便与 PLC、PC 等控制机组成网络系统，实现电动机运行的远程监控。

产品简介

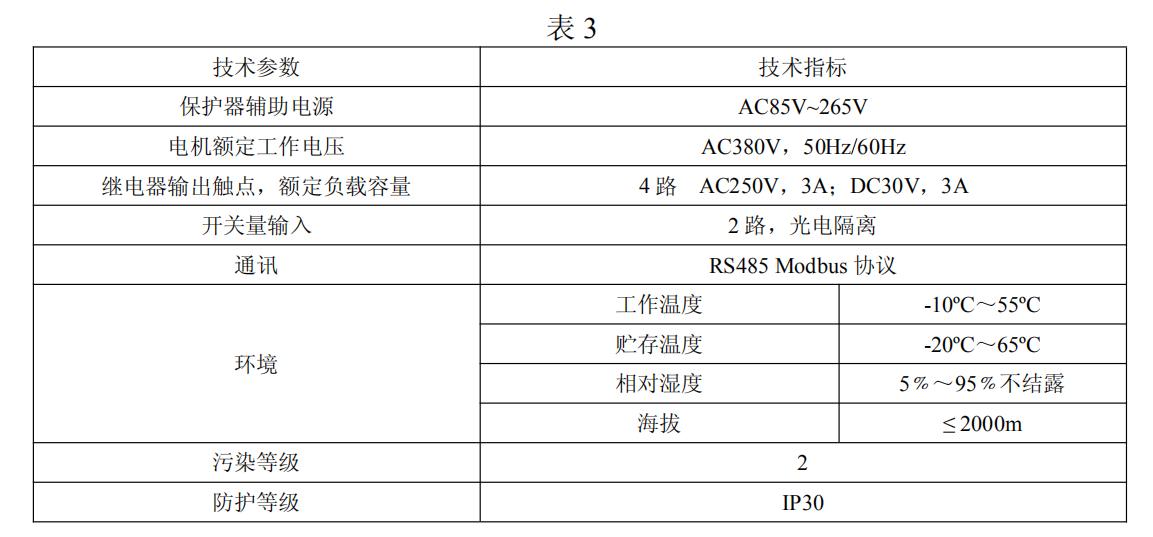

技术参数

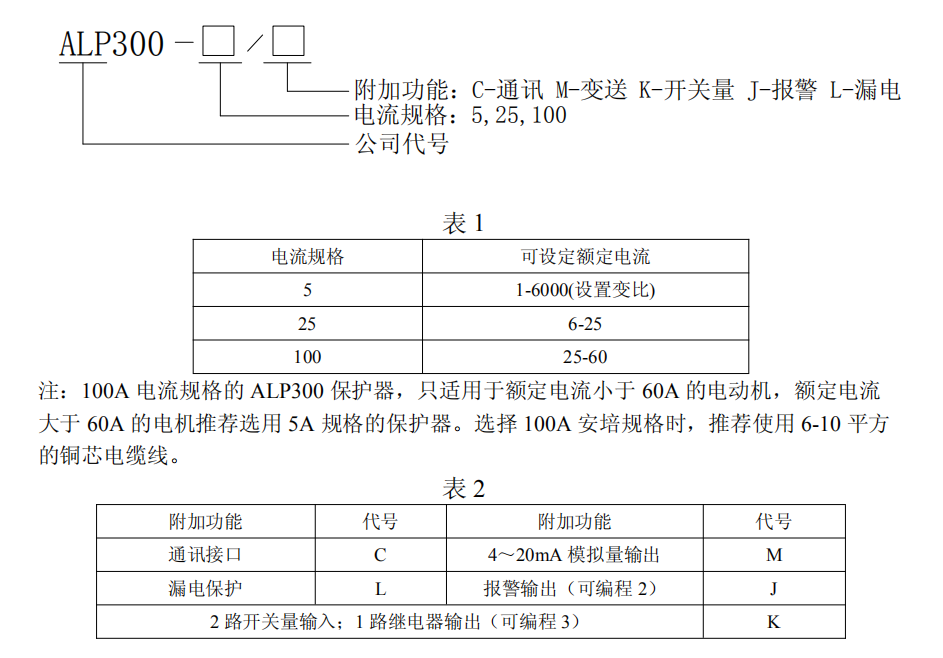

产品选型

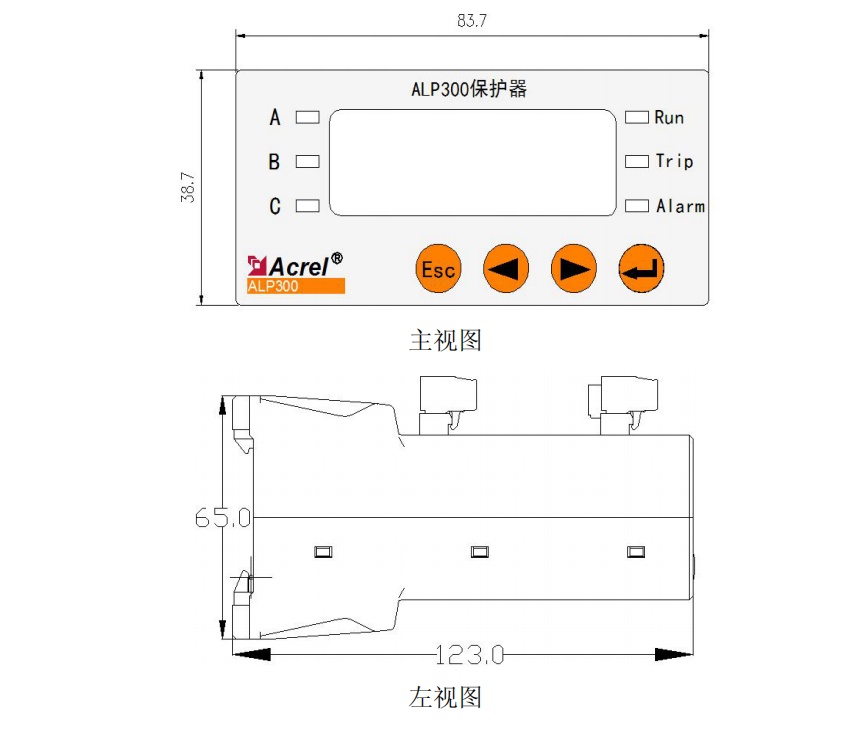

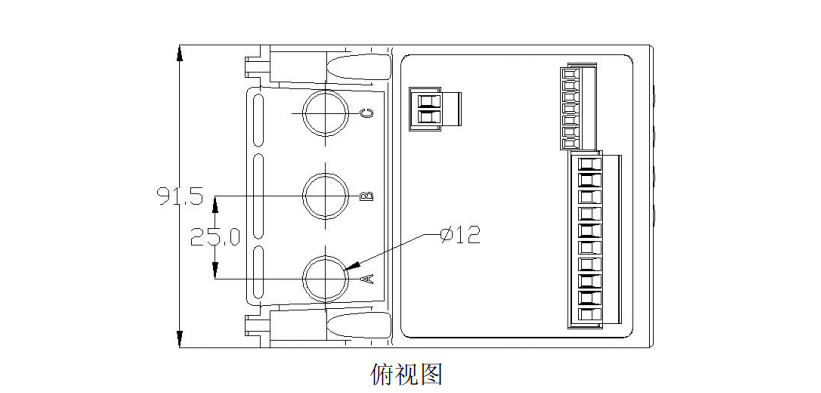

外形尺寸

产品报价

应用场合
■ 堵转保护（起动过流保护）
电动机在起动过程中，如果由于负荷过大或自身机械原因，造成电动机轴
被卡住，而未及时解除故障，将造成电机过热，绝缘降低而烧毁电机，堵转保
护适用于电动机起动发生此类故障时进行保护。
■ 阻塞保护
电动机在起动或运行过程中，如果由于负荷过大或自身机械原因，造成电
动机轴被卡住，而未及时解除故障，将造成电机过热，绝缘降低而烧毁电机，
堵转保护适用于电动机起动发生此类故障时进行保护，阻塞保护适用于电动机
运行过程中发生此类故障时进行保护；当电流达到动作设定电流时，保护器及
时在脱扣（延时）设定时间内脱扣，避免电机烧毁。
■ 欠载保护
当电动机所带负载为泵式负载时，电动机空载或欠载运转会产生危害，保
护器提供欠载保护，当三相的平均电流与额定电流的百分比低于设定值时，保
护器应在脱扣（延时）设定时间内脱扣。
17
■ 不平衡保护
电动机运行时，三相电流不平衡率达到保护设定值时，保护器按照设定的
要求保护，发出报警或脱扣信号，使电动机的运行更加安全。三相不平衡率表
示三相电流与平均电流的最大差值/额定电流与平均电流的最大值的比值。
动作时间误差：在动作时间定值±10%范围内。
保护动作特性：当不平衡率>设定值时动作。

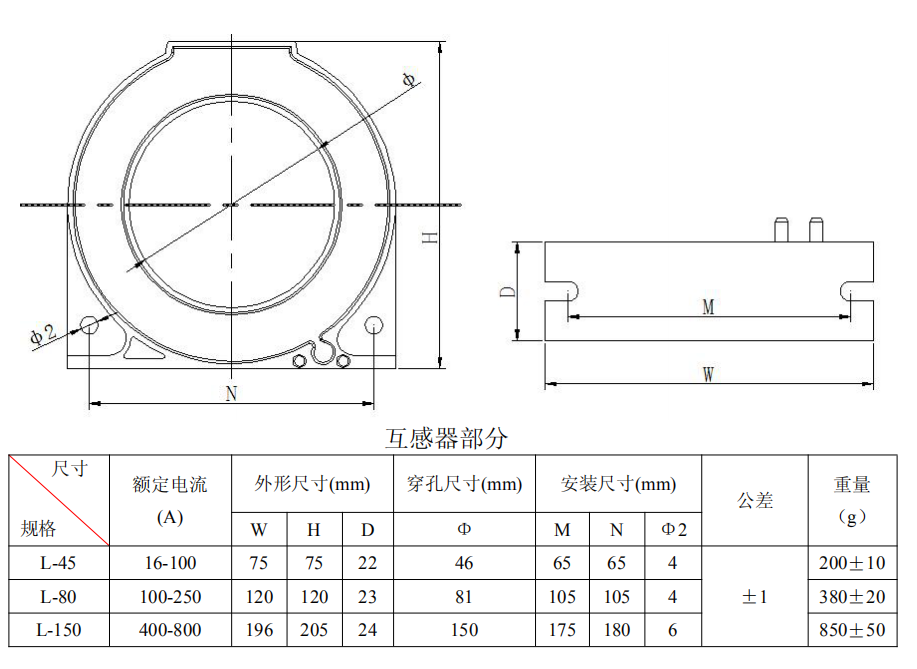

■ 接地/漏电保护
保护器具备接地保护和漏电保护功能（用户只能选择其中的一种）。接地电
流采用三相电流矢量和叠加而成，漏电电流通过增加漏电互感器，检测到漏电
电流大于设定的故障电流值，则保护器在脱扣（延时）设定时间内脱扣，以保
证人身安全。
■ 短路保护
当电动机运行电流超过设定的保护电流时保护器按设定的要求进行保护，
在脱扣（延时）设定时间内脱扣。
■ 外部故障保护
当有外部故障出现时，外部故障开关量闭合，则保护器检测到有外部故障
信号输入，在脱扣（延时）设定时间内脱扣。
■ 断相保护
断相故障运行时对电动机的危害很大，当电动机发生断相时，保护器按照
设定的要求保护，发出脱扣指令，使电动机的运行更加安全
