变电所运维云平台在安全运行管理中的应用
时间: 2023-02-23 发布人:范曼曼
摘要:当今社会人们的生活越来越离不开电。无论是居民区还是工厂企业,一旦出现停电事故,轻则造成生活和工作上的不便,重则造成巨大的财产损失。如果说输电电缆是电能的脉络,那么变电所就是其心脏,变电所工作效率的优良直接关系到用电问题。本文阐述了变电所工作和运行安全管理上的一些问题并对此展开了研究,列举出一系列行之有效的运行安全管理方法,希望能够为相关单位和从业人员提供一些理论上的借鉴。
关键词:10kV变电所;规章制度;安全管理
0 引言
在变电所中运行安全问题时刻是工作的核心。做好变电所的运行安全工作是保证安全供电和供电的基础,加强变电所的运行安全管理,可以完善其管理制度,在实现安全供电的同时还为供电工作节约的大量的成本,有利于变电所的健康和可持续发展,同时这也是科学发展观的要求。
1 10kV变电所应具备的规章制度
变电所具有一套严格的规章制度,只有认真履行这些规章制度才能做好工作,防患于未然。变电所的重要部位工作人员要树立高度的责任心和警惕性,与变电所无关的人员,未经批准,一律不允许进入;因工作需要或经领导批准允许进入配电室人员,可在配电室值班人员带领下进入高低压室,但须填写出入登记,听从值班人员的指挥;配电室一定要保持清洁卫生以及干燥,禁止存放易燃易爆的物品,不能在工作时间做与工作无关的事情;配电室的电气设备要经常进行检查以及维修保养,使各种电气设备能够保持安全运行;从事各种电气设备操作时须严格执行安全操作规程,配电柜周围应铺设绝缘胶板,以免发生不必要的事故;配电室须要有一定的安全工具和设施比如绝缘鞋绝缘棒等物件,并经常进行耐压试验,未经批准与变电所无关的人员不准随便乱动变电所内的安全工具;变电所内须要有灭火器具,灭火器材的定期检验是灭火工作中的要求;配电室须要有良好的接地装置,无论任何电气设备都不准超负荷工作,否则设备将不能保证安全运行。
2 工作票制度的完善
工作票对变电所工作人员的工作起到了指导的作用,即工作之初电器操作人员首先按照单位有关规定填写工作票,之后要按照工作票中的一些设置要求去办理或终结开工手续。 10kV 变电所在其工作制度中不仅明确了工作票的种类和适用范围,还对具体要求和注意事项做了细致的规定。 变电所工作票的种类主要有两种, 一种是需要高压设备进行停电和遮拦工作的操作;而另一种工作票的适用范围则比较广[1]。 比如带电作业或是带电设备外壳相关的操作, 控制箱和低压配电盘等部位的工作,无需停电的二次回路工作等等。
在贯彻工作票制度的时候,工作票须进行严格化管理,所有的工作票要进行编号处理并交给相关管理人员进行签字,在签字过程中不能出现代签的现象。工作票中的编号与设备的名称也须一致,进行核实后才能办理相关手续。在填写工作票的时候尽量用签字笔进行填写, 不准在工作票上乱涂乱画,工作票一般分为两份,即值班人员有一份,管理人员有一份。若是工作票内容出现错误,管理人员要及时对两份工作票进行修改[2]。一个工作负责人只能保管一张工作票,保管多张无效。假设从事相关管理工作的不是电气人员,则可由他的监护人代管工作票。在项目开始前管理人员一定要做好工作票的安全措施,在进行开关分段的时候,操作者应严格遵照相关规范进行操作,此外倒闸操作票应该与工作票向适应。如果遇到突发性的紧急事故,操作人员可以不用根据工作票来进行操作,抢修完毕要进行记录,以便日后查询,同时也要找到自己的负责人。工作票签发的人员须对工作流程以及变电所内所有的设备非常熟悉。同时,工作票的签发人不可兼做负责人,只有工作负责人有权填写工作票。 操作人员在对工作票内容产生疑问的时候要及时的想签发人询问, 以免造成操作上的错误。
3 完善操作票制度
操作票制度是指在电力系统运行过程中会出现一些倒闸或其他复杂的操作,那么这个时候操作者须拥有操作票。 倒闸操作票一定让操作人填写,每张操作票只能写一个操作任务。 操作票可以防止操作造成的失误,但是在以下情况也可以不用操作票:如变电所发生突发事件,需要紧急维修,那么这时操作员就有权利直接进行维修;除此之外还有单一式拉合断路器操作及接地隔离开关的拉开合拆除等。
4 10kV变电所工作和运行安全管理方法
4.1完善交接班制度
无论在任何单位交接班都非常重要,交接班时是容易掉以轻心的时刻,所以变电所人员在交接班的时候一定按照规章制度做好交接班,严守自己的岗位。在进行交接班的时候,下班人员一定要将设备及工作情况仔细的传达给来接班的人员,同时来接班的人员要认真听取下班人员的讲述和建议。如果接班人员对下班人员的交代有疑问,要及时的进行再沟通,切忌糊里糊涂模棱两可;交接清楚后接班人员要进行签字以履行交接手续。在交接班进行的时候双方须坚持交接两清的原则,在保证交接清晰无误后才能在记录本上进行签字来确保交接手续的完成;如果在交接过程中发生用电事故,双方切不可推卸责任,下班人员不能因为自己已经不在岗位而对事故不管不问,这时两人应合作把事故处理完善。
4.2变电所设备要定期检查和轮换
俗话说:“工欲善其事,必先利其器”。要想效率高的做好变电所工作就需要定期对其设备进行检查和维护,不能正常使用的设备要及时更换[3]。除此之外,变电所内的备用设备也要频繁进行检查,失去备用能力的设备要及时更换,保证所有的备用设备都处在整装待发的状态中。变电所应该根据有关规章制度以及自身的实际情况,制定出一些设备的预防实验,继电保护以及安全自动装置定期检验周期项目、质量标准和设备定期轮换的项目。如果遇到运行影响比较大的需进行切换试验,实验人员需要先制定行之有效的方案再进行操作,实验完成之后要做成实验记录,以便日后查询。
4.3强化设备巡回检查
设备巡回检查工作在变电所运行安全中至关重要,如果此工作存在疏忽,则会出现用电设备上的安全隐患,从而威胁用电安全,所以设备巡回值班人员一定要严格遵守巡回制度,对变电所内的设备进行认真巡查,将隐患扼杀在摇篮中。由于设备的项目和内容都不尽相同,所以在做此项工作的时候应该制定一套与之相应的巡回检查制度。一般检查可以分为日常检查、定期检查以及特殊检查。日常检查一般在交接班的时候进行或者在晚上关灯的时候,在日常检查中检察人员切忌检查的随意性和懒散性,一定要按照正常的流程进行细致检查,同时还要对检查的过程做一个细致的记录,以便日后进行查询;定期检查一般是规定一个时间,按照时间对用电设备进行巡视,一般是以周为单位,同时巡查内容也要加以记录并妥善保管。变电所的所长也应该以身作则,经常对所内设备进行巡查。如果设备出现运行故障或者操作无效的时候可适当增加巡视次数,或者出现特殊天气,暴雨、暴雪等也要增加巡查的次数。
5 AcrelCloud-1000变电所运维云平台方案综述
AcrelCloud-1000变电所运维云平台基于互联网+、大数据、移动通讯等技术开发的云端管理平台,满足用户或运维公司监测众多变电所回路运行状态和参数、室内环境温湿度、电缆及母线运行温度、现场设备或环境视频场景等需求,实现数据一个集中存储、统一管理,方便使用,支持具有权限的用户通过电脑、手机、PAD等各类终端链接访问、接收报警,并完成有关设备日常和定期巡检和派单等管理工作。
6 AcrelCloud-1000变电所运维云平台应用场所
适用于电信、金融、交通、能源、医疗卫生、文体、教育科研、农林水利、商业服务、公用事业等行业变配电运行维护系统的新建、扩建和改建。
7 AcrelCloud-1000变电所运维云平台系统结构

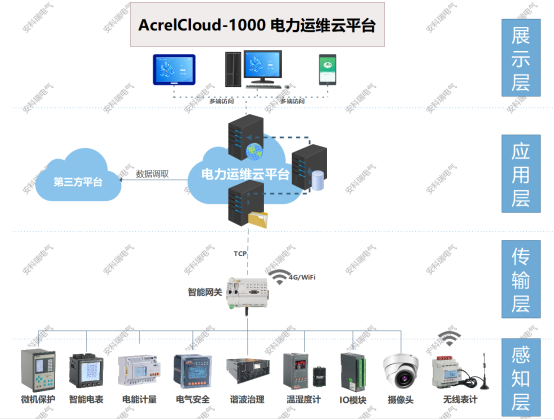

系统可分为四层:即感知层、传输层、应用层和展示层。
感知层:包含变电所安装的多功能仪表、温湿度监测装置、摄像头、开关量采集装置等。除摄像头外,其它设备通过RS485总线接入现场智能网关RS485端口。
传输层:包含现场智能网关和交换机等设备。智能网关主动采集现场设备层设备的数据,并可进行规约转换,数据存储,并通过交换机把数据上传至指定的服务器端口,网络故障时数据可存储在本地,待网络恢复时从中断的位置继续上传数据,保证服务器端数据不丢失。
应用层:包含应用服务器和数据库服务器,若变电所数量小于30个则应用服务器和数据库服务器可以合一配置。服务器需要具备固定IP地址,以接收各智能网关主动传送过来的数据。
展示层:用户通过手机、平板、电脑等多终端的方式访问平台信息。
8 AcrelCloud-1000变电所运维云平台系统功能

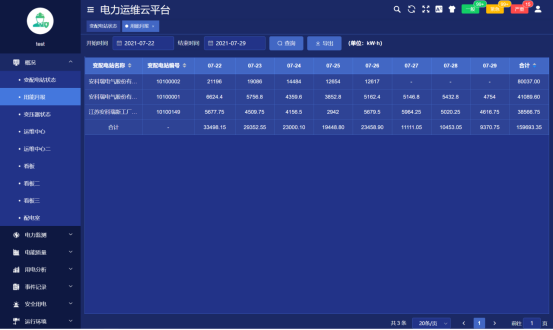

8.1用能月报
用能月报支持用户按总用电量、变电站名称、变电站编号等查询所管理站所的用电量,查询跨度可设置为月。

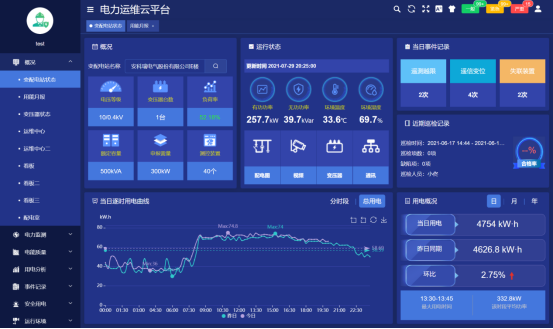

8.2站点监测
站点监测包括概况、运行状态、当日事件记录、当日逐时用电曲线、用电概况。

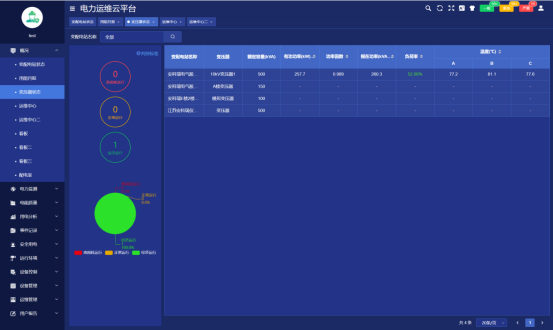

8.3变压器状态
变压器状态支持用户查询所有或某个站所的变压器功率、负荷率、等运行状态数据,支持按负荷率、功率等升、降序排名。

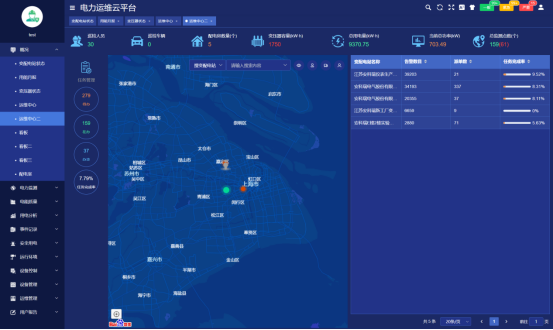

8.4运维
运维展示当前用户管理的有关变电所在地图上位置及总量信息。

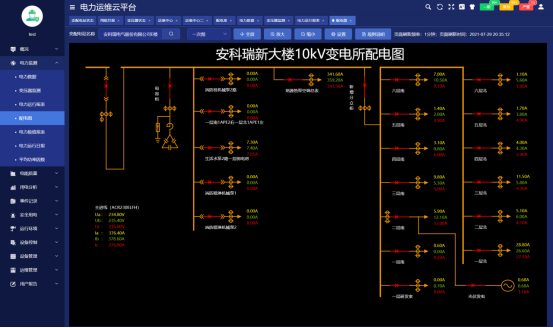

8.5配电图
配电图展示被选中的变电所的配电信息,配电图显示各回路的开关状态、电流等运行状态及信息,支持电压、电流、功率等详细运行参数查询。

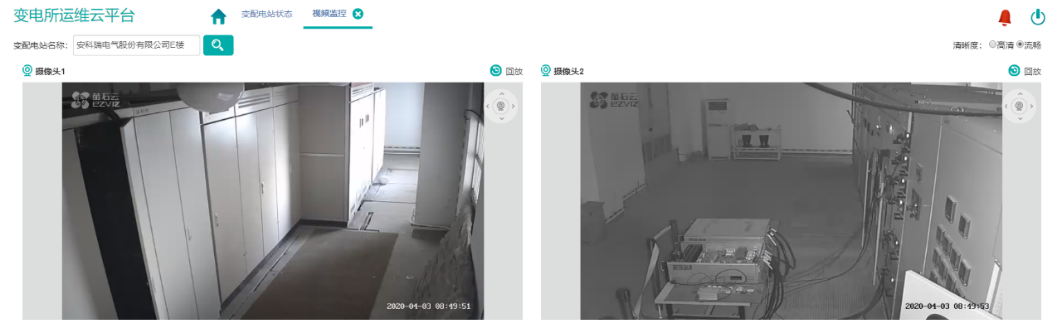

8.6视频监控
视频监控展示了当前实时画面(视频直播),选中某一个变配电站,即可查看该变配电站内视频信息。

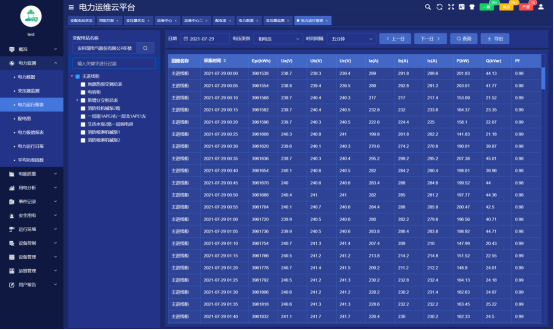

8.7电力运行报表
电力运行报表显示选定站所选定设备各回路指定采集间隔运行参数和电能抄表的实时值及平均值行统计。

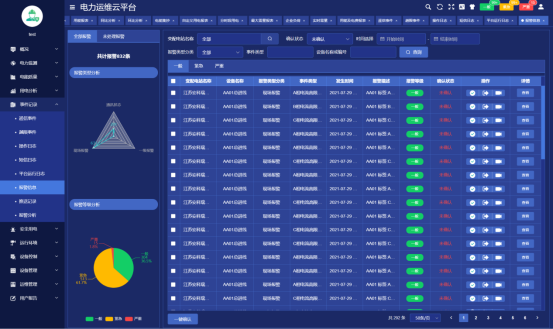

8.8报警信息
对平台所有报警信息进行分析。

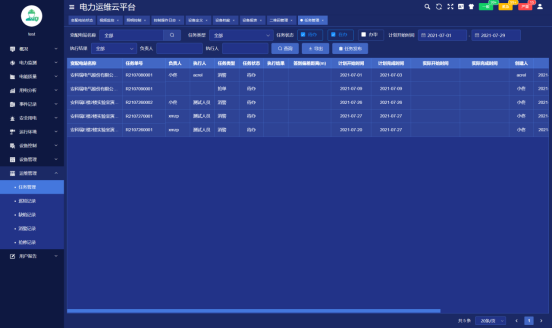

8.9任务管理
任务管理页面可以发布巡检或消缺任务,查看巡检或消缺任务的状态和完成情况,可以点击查看任务查看具体的巡检信息。

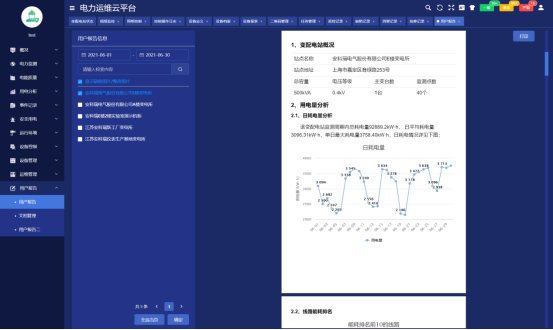

8.10用户报告
用户报告页面主要用于对选定的变配电站自动汇总一个月的运行数据,对变压器负荷、配电回路用电量、功率因数、报警事件等进行统计分析,并列出在该周期内巡检时发现的各类缺陷及处理情况。
8.11APP监测

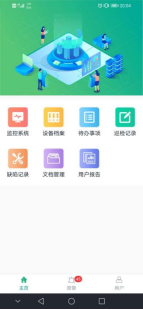

电力运维手机支持“监控系统”、“设备档案”、“待办事项”、“巡检记录”、“缺陷记录”、“文档管理”和“用户报告”七大模块,支持一次图、需量、用电量、视频、曲线、温湿度、同比、环比、电能质量、各种事件报警查询,设备档案查询、待办事件处理、巡检记录查询、用户报告、文档管理等。

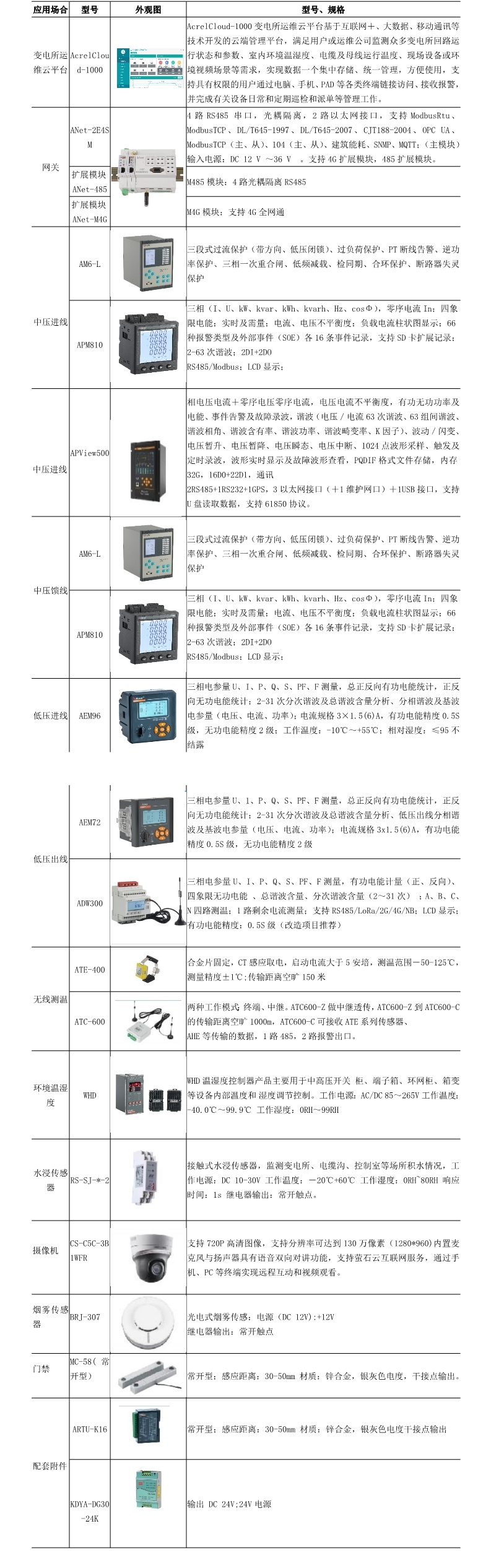

9 系统硬件配置

10 结束语
综上所述,10kV 变电所要想实现的管理目标就应该认真的贯彻落实“两票”制度以及加强各项工作的管理。只有严格遵守科学合理的制度才能实现自身的可持续发展,才能大限度的服务人民。
