安科瑞电气股份有限公司  上海嘉定

摘要：故障电弧集中显示单元对接入线路中的故障电弧传感器进行统一检测。故障电弧传感器可以对故障电弧（包括故障并联电弧、故障串联电弧）进行有效的检测，当检测到线路中存在引起火灾的故障电弧时，显示单元可以进行现场的声光报警，并将报警信息传输给电气火灾监控设备。集中显示单元可同时通过对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理。故障电弧集中显示单元适用于工业与民用建筑中10KW及其以下的电气线路，其保护线路长度不宜大于100米。产品遵循国标GB 14287.4-2014，可适用于医院、养老院、学校、商业建筑、宾馆、工厂、库房、图书馆、办公室、家庭住宅、以及娱乐场所等。

关键词：故障电弧探测器、故障电弧

1.故障电弧的概念以及危害

故障电弧是由于电气线路或设备中绝缘老化破损、电气连接松动、空气潮湿、电压电流急剧升高等原因引起空气击穿所导致的气体游离放电现象。故障电弧是指由于电气线路或设备中绝缘老化破损、电气连接松动、空气潮湿、电压电流急剧升高等原因引起空气击穿所导致的气体游离放电现象。故障电弧发生时，其中心温度可高达3000 ℃左右，并伴随有金属喷溅物，足以引燃任何可燃物，引发电气火灾，对人民群众的生命财产安全造成危害。

2.项目介绍

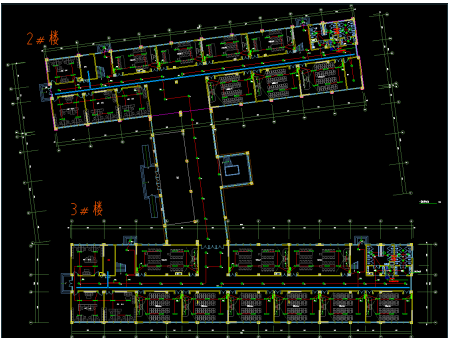

某高校位于某市国家级经济开发区，此次工程主要用于2#、3#两栋理实一体化教学楼，每栋教学楼为地上5层，建筑面积16144.22平方米，建筑高度室外至女儿墙顶高度为23.550米，本工程设计使用年限50年。

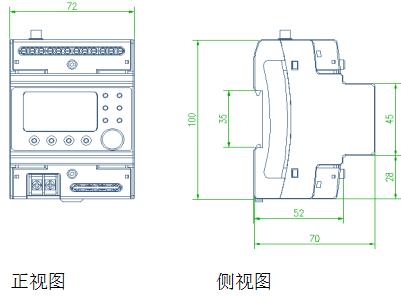

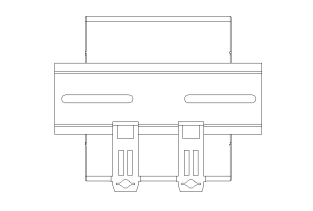

35mm导轨安装，可加固定端子进行固定。

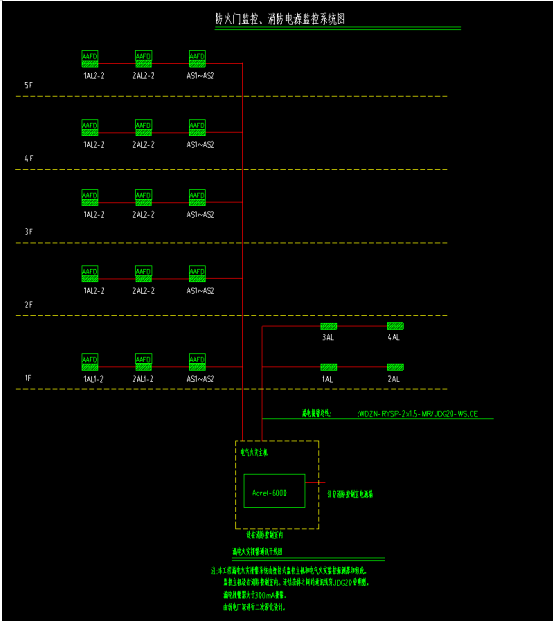

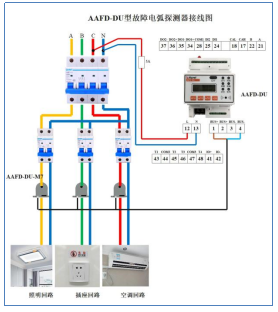

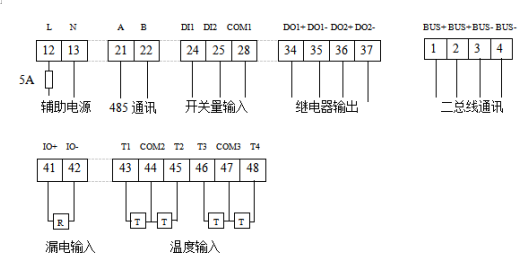

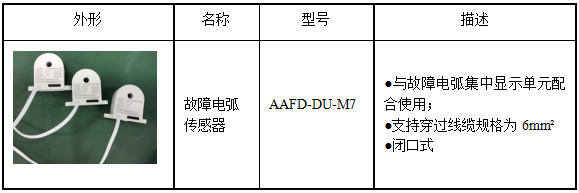

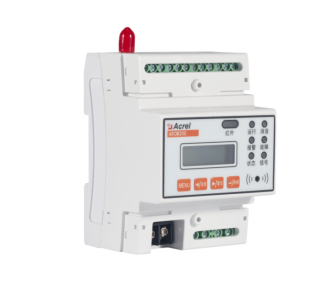

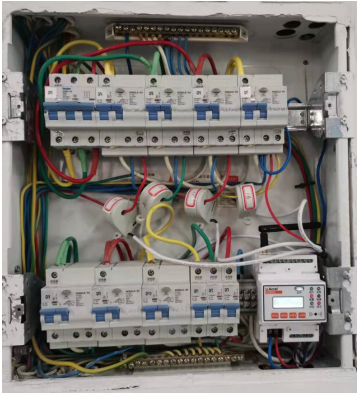

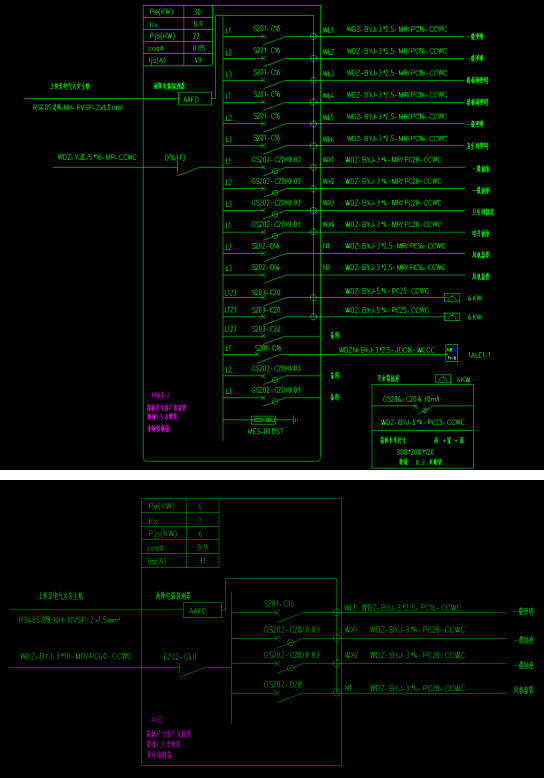

5.3接线端子 6.配件介绍 7.接线图 8.产品上图 9.现场安装图 10.系统组网
