安科瑞电气股份有限公司 上海嘉定
【摘要】：防火门监控系统主要针对疏散通道上的常开、常闭防火门进行实时检测，当防火门异常打开或者关闭时，系统会发出声光报警信号，提醒维护人员前往处理故障，当现场发生火灾时，也可以控制常开防火门关闭，阻止火势蔓延和烟气扩散，为人与疏散逃生提供宝贵时间。本系统产品适用于住宅、学校、医院、展览馆星级酒店等场所。
【关键词】：防火门监控系统；常开防火门；常闭防火门；住宅
0前言
随着经济、科技的迅猛发展，城市人员密集度不断提高，在火灾发生时，迅速隔离火源，有效控制火势范围，能为扑救火灾及人员的疏散逃生创造良好条件。因此，防火门等防火分隔物被广泛应用于建筑工程的消防设计中，但因其设计不合理、选型不恰当、监控不到位等原因，使防火门不能充分发挥其隔离作用。故而实时监控并控制防火门的工作状态，是阻止火势蔓延和烟气扩散的重要措施，因此防火门监控系统应运而生。
防火门监控系统是消防安全领域的新型产品，它集工业计算机技术、通讯、抗电磁干扰、数字传感器技术和工业现场总线控制技术于一体的智能化系统，可以对防火门的工作状态进行24小时实时自动巡检，对处于非正常状态的防火门给出报警提示。在发生火情时，该监控系统自动关闭防火门，为火灾救援和人员疏散赢得宝贵时间。
1.项目介绍

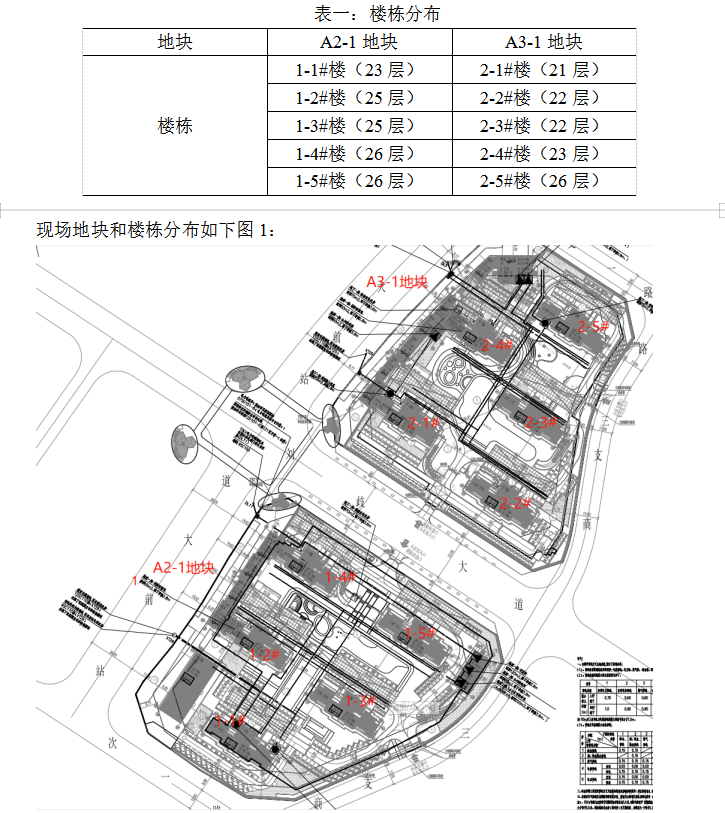

本工程为住宅项目，由A2-1地块和A3-1地块组成，楼栋分布见表一。
其中，A2-1地块为上部为5栋一类高层住宅（1-1#楼23层、1-2#楼25层、1-3#楼25层、1-4#楼26层、1-5#楼26层）和2栋多层公共建筑（1-S1#楼为3层商业，1-S2#楼为2层变配电室）；地下室1层，局部设有泵房、有线电视机房等设备用房，其余作为车库，可停放小型机动车565辆，非机动车838辆，属Ⅰ类汽车库。地下建筑面积约12782.63m2 ，地上建筑面积约51909.74m2，总建筑面积64692.37m2，建筑总高度最高约76.05m，属二类居住用地。
A3-1地块为上部为5栋一类高层住宅（2-1#楼21层、2-2#楼22层、2-3#楼22层、2-4#楼23层、2-5#楼26层）和1栋多层公共建筑（2-S1#楼为1层商业、2层变配电室）；地下室1层，局部设有泵房、有线电视机房等设备用房，其余作为车库(平战结合)，可停放小型机动车509辆，非机动车710辆，属Ⅰ类汽车库。地下建筑面积约12486.82m2 ，地上建筑面积约46739.78m2，总建筑面积59226.6m2，建筑总高度最高约76.05m，属二类居住用地。
表一：楼栋分布
2.现场需求与产品方案
2.1防火门监控模块需求
2.1.1防火门监控模块现场需求
根据客户需求，在经常有人通行的电梯前室，一般要设置常开防火门；在楼梯口位置一般设置常闭防火门；现场图纸需求见下图2
2.1.2防火门监控模块产品方案

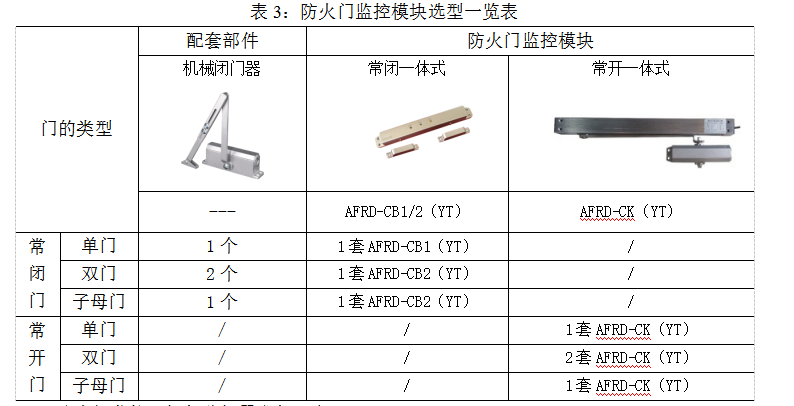

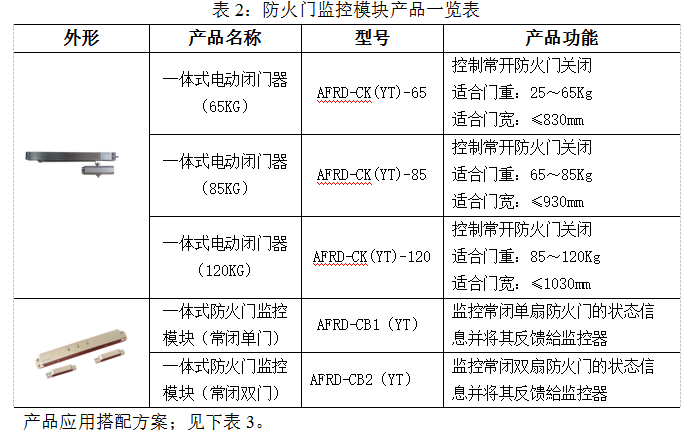

根据上图客户需求，对应我司产品方案；见下表2
2.2防火门监控主机与分机需求与方案
2.2.1现场主机与分机需求
根据表1与图1的需求，我们需要在A2-1地块和A3-1地块各设置一套防火门监控主机，然后在每栋楼设置一套区域分机进行组网。

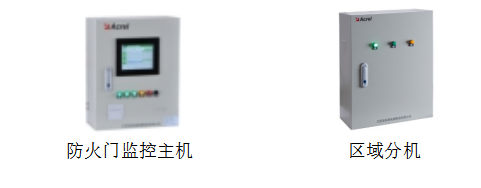

2.2.2主机与分机方案

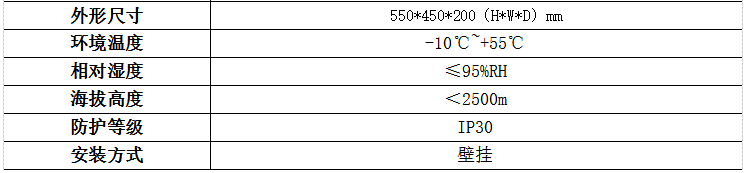

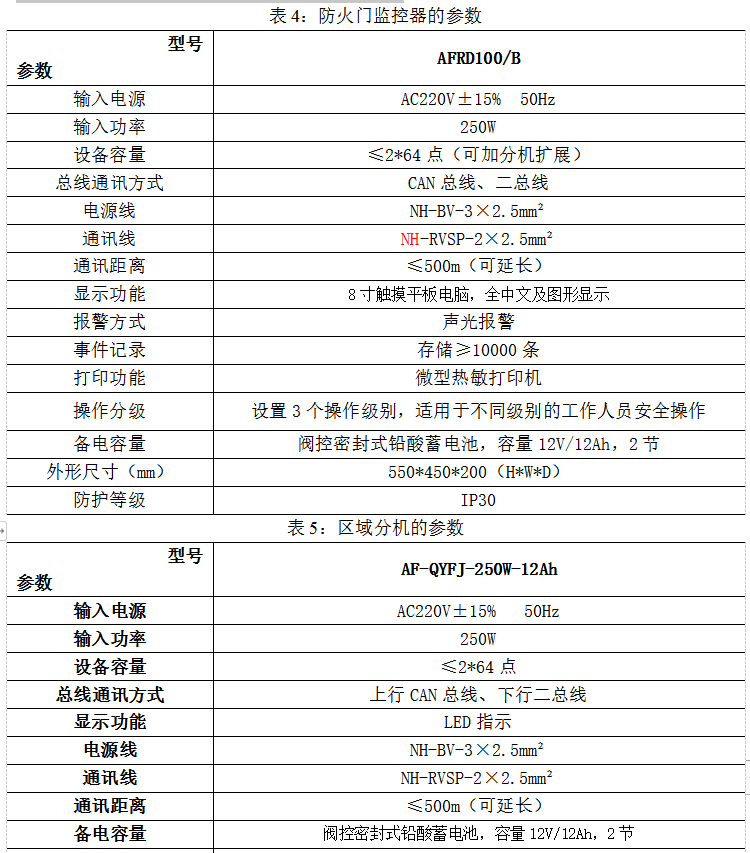

防火门监控器与区域分机的参数见下表4和表5
2.3系统需求与方案
2.3.1系统需求与方案

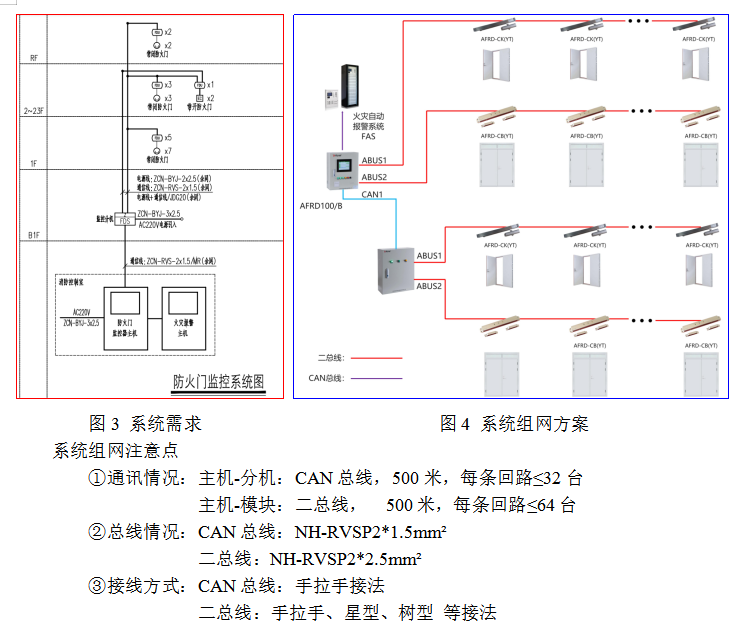

项目图纸设计与对应组网方案见下图3和图4.

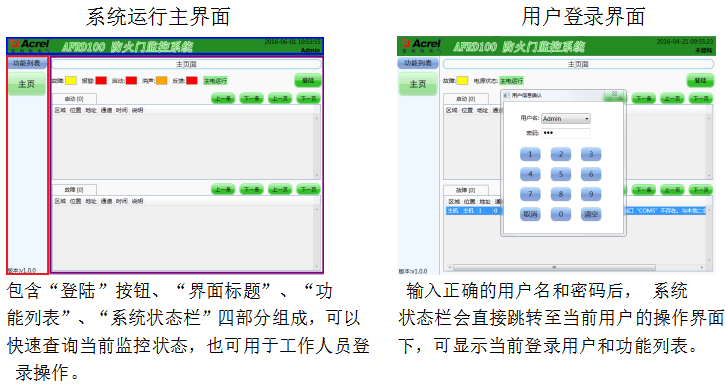

2.3.2软件界面

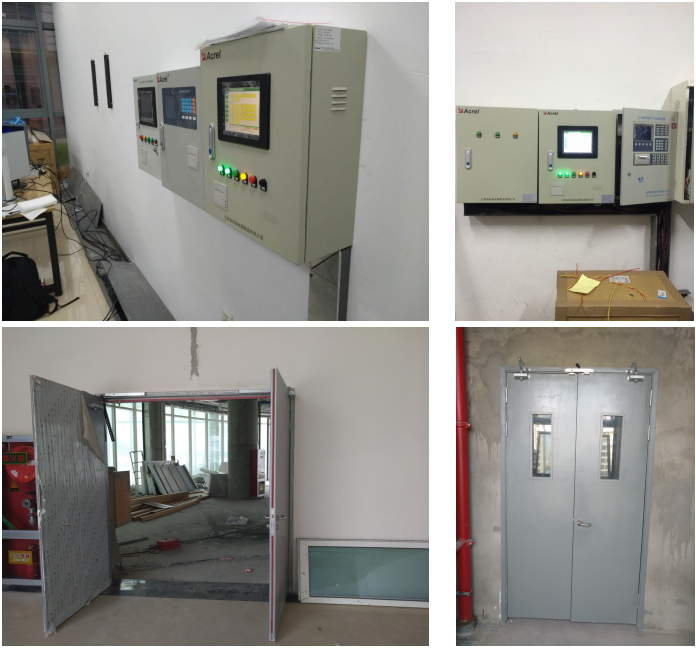

3 现场应用
4. 结束语
随着我国经济社会的发展，安全问题越来越受到大家的关注，人们也逐渐认识到防火门监控系统在火灾的发生具有非常重要的作用。因此，此系统具有广阔的市场前景，并正在成为消防领域中的朝阳产业，安科瑞电气着力打造各类火灾安防系统的产品，在满足国家行业标准要求的前提下，为各类建筑提供智能、高效、节能、廉价的消防方案与消防产品，为防火减灾、保障人民生命财产安全方面尽一份力！
参考文献
[1].安科瑞企业微电网设计与应用手册.2020.06版
[2].GB50116-2013 火灾自动报警系统设计规范[S].
[3].GB50016-2014 建筑设计防火规范[S].
[4].GB29364-2012《防火门监控器》
