安科瑞AcrelCloud-6000安全用电云平台 在某商业广场的应用
时间: 2022-06-02 发布人:范曼曼
摘要
大型商业综合体将购物、娱乐、餐饮等功能集于一身,是大多数人选择消费的敌方。但因其建筑体量庞大、建筑结构复杂、人流密集、经营主体多,管理层级复杂等特点,使大型商业综合体成为用电安全监管的难点。针对商业广场用电设备种类多、用电负荷大、电气线路复杂的情况,安全用电云平台通过物联网技术对电气引发火灾的主要因素(导线温度、电流、电压和漏电流)进行不间断的数据跟踪与统计分析,实时发现电气线路和用电设备存在的安全隐患(如:线缆温度异常、短路、过载、过压、欠压及漏电等),便于用电安全管理人员及时掌握现场的用电异常报警,预防电气火灾,避免人员触电伤亡。
1.项目概述
该商业广场位于昆山开发区,建筑面积达45000平方米,集休闲、购物、餐饮、娱乐、运动、接待于一体。通过搭建安全用电云平台,对商业广场内每个商铺,餐饮,教育机构和超市的配电用电回路进行实时监测,可以提前排除用电安全隐患,提升用电安全。
2.系统结构
现场采用安装智慧用电在线监控装置,对各用电回路进行实时监控,因各家配电箱比较分散,故采用电气火灾探测器直接4G上传到云平台。实现了电气参数24H不间断监控、报警、记录。异常情况可通过短信、APP推送、微信小程序推送、微信公众号推送、语音外呼、语音播报等方式推送给相应人员。方便管理人员及时收到异常情况并能够准确定位到具体线路。

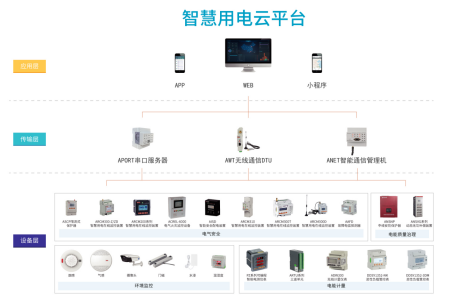

整体方案采用分层分布式网络结构,由现场感知层(采集终端)、网络层(智能网关/串口服务器)和平台层(智慧用电云平台)三个部分组成。
感知层:连接于网络中的各类传感器,包括故障电弧探测器、智慧用电在线监控装置、烟感、气感、手报等。
网络层:包含智能网关、串口服务器等,采集感知层的数据,进行规约转换将数据上传至平台。
平台层:在PC端及移动端为用户提供应用服务。
3.系统功能

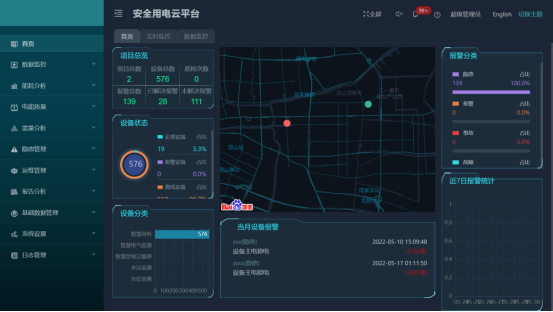

首页
用户登录成功之后进入首页,如图所示。主要展示的内容有:项目概况、设备状态、设备分类、设备报警信息、报警分类、报警统计、设备台账信息等。其中百度地图可以选配成BIM建筑模型,任何传感器报警时可以在BIM模型中预警显示

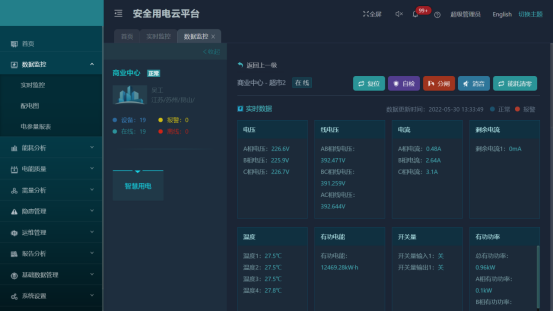

数据监控

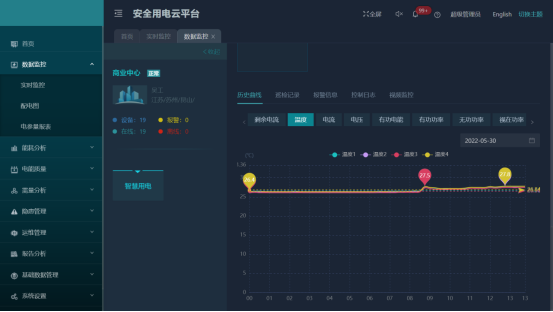

系统可查看设备的实时数据和历史数据

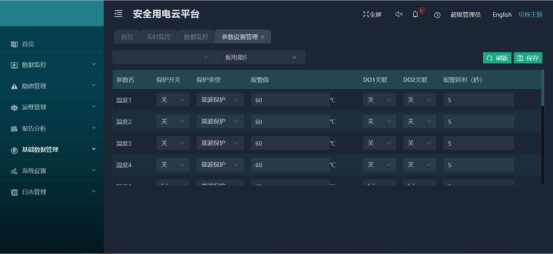

远程控制
用户可远程设置设备参数。针对各监测区域不同的情况,可设置不同的报警阈值。
隐患管理
系统在产生报警或隐患后,系统可以针对工程人员派发工单,处理完以后工程人员能够在系统中填写相关工单任务记录,以供历史查询。隐患统计支持对项目进行日、月、季、年的维度查询,并能够自定义时间查询,将项目下隐患以曲线,图表的形式展现

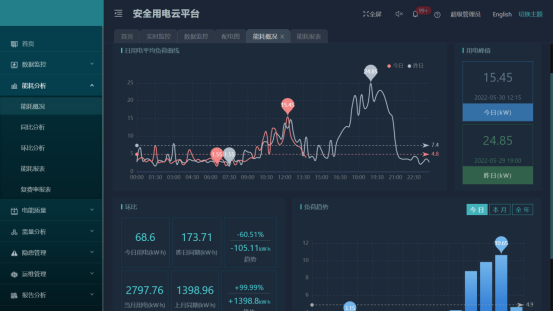

能耗分析
系统提供能耗分析功能,按回路可查询日、月、年的能耗报表和曲线,并支持导出
4.结语
安科瑞安全用电云平台的使用,可以帮助商场人员实时发现电气线路和电气设备存在的安全隐患,有效防止电气火灾的发生。该平台能有效解决短路以及线路老化而出现的电气火灾隐患,将发现的安全隐患即时通过该平台向相应人员发送预警信息,指导开展治理,处理潜在安全隐患。
