安科瑞电气股份有限公司 上海嘉定 202108
摘 要:如何对高速公路供配电系统进行有效监测与处理是高速公路有效管理、稳定运行的关键;本文结合高速公路的特点,讲述Acrel-3000WEB电能管理系统在都巴高速的应用。
关键词:高速公路 电力监控 三遥功能 配电监测 隧道 收费站
0引言
近年来,在国家积极财政政策的推动下,我国高速公路持续快速发展。城市、省际间交通的便利性依靠高速公路得到了保障,加快了商品、人员、信息的交换速度,便捷使人们改变了生活方式、改善了生活质量,促进了国民经济的发展。
随着高速公路飞速发展,历程的增加使运营低效率矛盾日益凸显,如何有效管理和确保稳定运行给高速公路带来了一定的挑战。2010年以来,国家颁布了一系列促进高速公路行业规范化、信息化运营的政策法规,使高速公路智能化、信息化成为了发展大趋势。车辆检测系统、环境检测系统、视频监控系统、收费系统等成为了高速智能信息化必不可少的部分,然而,这些系统的正常运作离不开机电系统,供配电监控系统的重要性可想而知。
Acrel-3000WEB电能管理系统作为相对独立的一个系统为都巴高速供配电系统、智能化系统铺下了基石。
1 项目概况
贺州至巴马高速公路(都安至巴马段)简称都巴高速,都巴高速是广西重点推进的县县通高速公路项目,主线全长119.129公里,地质情况复杂、建设难度大,桥隧比达46.25%。全线有27条隧道,5个收费站,2个服务区,2个停车区,1个监控中心,共分布了59个配电房及箱变变配电站。
2 需求分析
系统应对供配电系统数据采集、运行监视、告警通知等,完成高速公路的安全供电、用电管理和运行管理。
功能需求如下:
1)数据采集及处理
实时采集现场各种电参数、开关量及温度量、电能抄表值等。
2)画面显示
各回路的合、分状态、变位信息、保护设备动作及复归信息、直流系统及所用变系统的信息、各测量值的实时数据、各种告警等信息。
3)记录功能
具有电压、电流、功率、电能以及事故、告警事件等各种历史数据的存储功能,以供查询、分析、打印。
4)报警处理
用户可以根据自己的需要分类筛选有关报警,并将报警归纳于不同的报警窗口。
5)权限管理
应具有完善的用户权限管理功能,避免越权操作。
6)曲线分析功能
可以曲线形式展示实时数据库和历史数据库中的模拟量、电度量数据,以便分析其当前运行状态及有关历史趋势。
7)报表统计功能
通过报表,可以方便分析供电系统及各回路运行参数,形成运行日报、月报、电能统计日报、月报、年报。
3 系统方案
本项目工程现场配有59台EPS,59台UPS,发电机控制器59台,92台变压器温控仪。我司根据项目要实际需要,在现场配置了60台ANet-2E8S1通讯管理机,154台AM4综保设备,17台AM5-B综保设备,92台无功补偿控制器,2403只安科瑞多功能电力仪表。
3.1现场照片
配电柜
柴油发电机
3.2系统架构

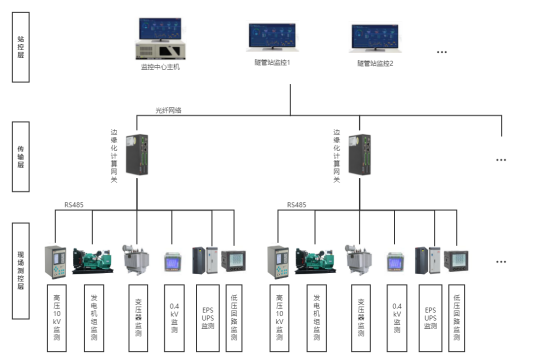

系统网络拓扑图如下图所示:站控管理层、数据传输层和现场测控层。
4系统功能
4.1主要功能
1)59个配电站绘制在一张K线图里面,点击每个站跳转相关配电图画面显示
2)各回路的合、分状态、变位信息、保护设备动作及复归信息、直流系统及所用变系统的信息、各测量值的实时数据、各种告警等信息
3)高压侧综保实现遥控,低压侧实现照明控制,通过配电图实现

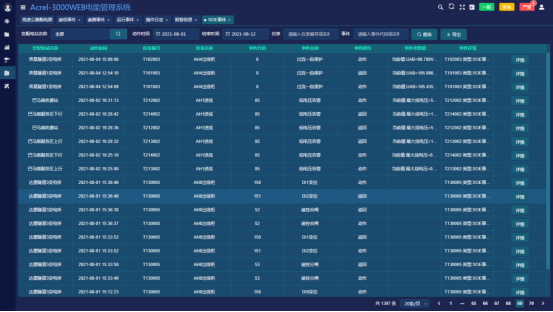

4)发生异常或故障能及时响应,报警能分类分级,能确认处理
5)系统通过角色菜单分配,给用户分配账号,实现不同人员不同菜单权限,并且低权限用户不可操作遥控
6)历史数据能以曲线、表格形式展示,实时曲线能动态生成
7)自动生成电力参数极值日、月报表,电能统计日、月、年报表,并可导出
4.2功能界面图
高速公路K线图

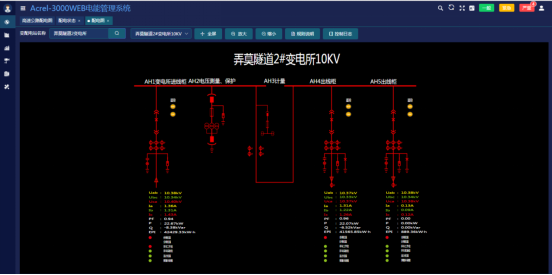

高压监测图

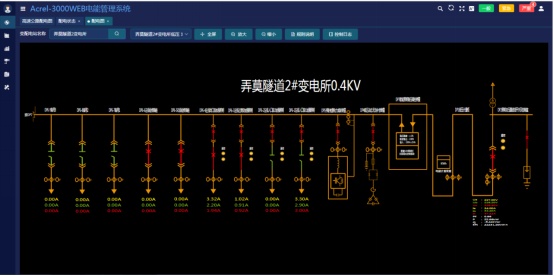

低压监测图
变压器监测

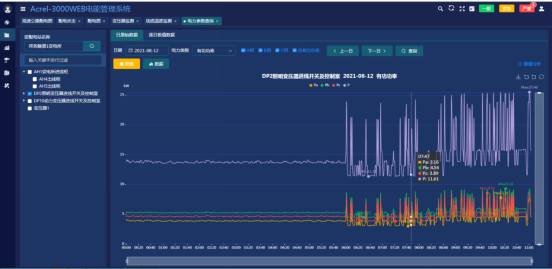

回路参数历史数据
5项目特点
本项目是高速公路行业项目,主要特点:
1)高速公路狭长,变配电站分布多分散。
2)变配电站较多,有隧道、收费站、服务区、沿线箱变变电站。
3)监测装置种类、数量也较多,有高低压配电设备、发电机、变压器、UPS、EPS、照明等。
6结束语
在当今高速公路的应用中,配电系统的稳定运行至关重要,本文介绍的Acrel-3000WEB电能管理系统在都巴高速的应用,实现了以下价值:
1)无人值守,自动化管理
对变配电站、设备进行实时分布式监控和集中管理,实现无人值守,提高自动化管理水平,降低机电设备的运行维护成本。
2)了解运行,节能减排
能及时获取现场设备的运行情况,能够统计分析用能情况,从而有效管理和制定节能计划措施。
3)减小隐患,稳定运行
电气隐患、异常能够实时反馈告警,巡检人员能够及时知晓处理,从而降低电气故障率,确保供配电系统的稳定运行,从而确保高速公路通信、收费和监控系统的稳定运行。
该系统运行安全、稳定、可靠,为解决配电监测、用电管理问题提供了真实可靠的保障。
