浅谈城市综合管廊分类及其运维管理
时间: 2022-07-08 发布人:范曼曼
安科瑞电气股份有限公司 上海嘉定  20220620
0 前言
综合管廊(日本称“共同沟”、中国台湾称“共同管道”),就是地下城市管道综合走廊,即在城市地下建造一个隧道空间,将电力、通信,燃气、供热、给排水等各种工程管线集于一体,设有专门的检修口、吊装口和监测系统,实施统一规划、统一设计、统一建设和管理,推进城市地下综合管廊建设,是创新城市基础设施建设的重要举措,不仅可以逐步消除“马路拉链”、“空中蜘蛛网”等问题,用好地下空间资源,提高城市综合承载能力,满足民生需求,而且可以带动有效投资、增加公共产品供给,提升城市发展质量,为经济发展增添新动力。
关键字:新型城市建设的重要举措  提升城市发展质量  带动城市经济发展
1 综合管廊类型介绍
1.1 按其所容纳的管线划分:

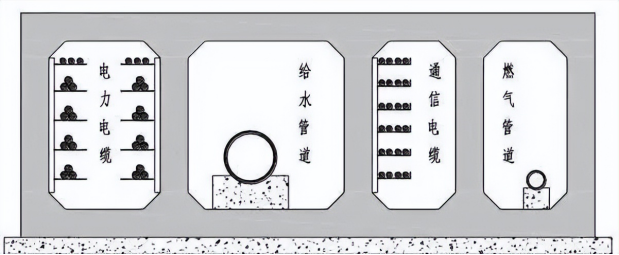

1.1.1 干线综合管廊:
一般设置于道路中央下方或道路红线外综合管廊带内,主要输送原站(如自来水厂、发电厂、燃气制造厂等)到支线综合管廊,其一般不直接服务沿线地区。其主要收容的管线为电力、通讯、自来水、燃气、热力等管线,有时根据需要也将排水管线收容在内。在干线综合管廊内,电力从很高压变电站输送至一、二次变电站,通讯主要为转接局之间的信号传输,燃气主要为燃气厂至高压调压站之间的输送。干线综合管廊的断面通常为圆形或多格箱形,综合管廊内一般要求设置工作通道及照明、通风等设备。干线综合管廊的特点主要为:稳定大流量的运输、高度的安全性、内部结构紧凑、兼顾直接供给到稳定使用的大型用户、一般需要专用的设备、管理及运营比较简单。

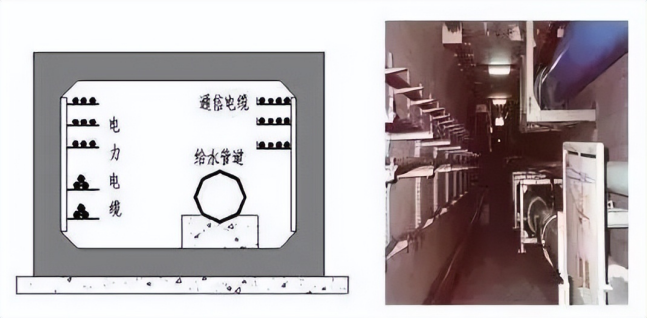

1.1.2 支线型综合管廊:
主要负责将各种供给从干线综合管廊分配、输送至各直接用户。其一般设置在道路的两旁,收容直接服务的各种管线。支线综合管廊的断面以矩形断面较为常见,一为单格或双格箱型结构。内部要求设置工作通道及照明、通风设备。主要特点为:有效(内部空间)断面较小、结构简单施工方便、设备多为常用定型设备、一般不直接服务大型用户。

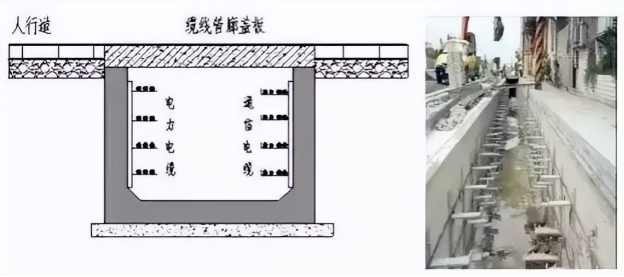

1.1.3 缆线型综合管廊:
主要负责将市区架空的电力、通讯、有线电视、道路照明等电缆收容至埋地的管道。一般设置在道路的人行道下面,其埋深较浅,一般在1.5米左右。以矩形断面较为常见,一般不要求设置工作通道及照明、通风等设备,仅增设供维修时用的工作手孔即可。
1.1.4 干支线混合型综合管廊:
干支线混合综合管廊在干线综合管廊和支线综合管廊的优缺点的基础上各有取舍,一般适用于道路较宽的城市道路。
1.2按断面形式划分:
1.2.1 矩形综合管廊:
1.2.2 半圆形综合管廊
1.2.3 圆形综合管廊

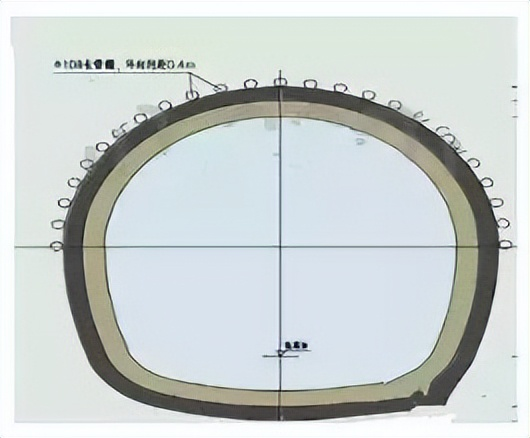

1.2.4 拱形综合管廊
2 AcrelEMS-UT综合管廊能效管理平台
综合管廊为城市运转提供各种能源和通信,保证城市运转的高效。无论承载的管线出现故障,还是自身附属设备出现故障,都可能造成部分功能的瘫痪,因此建设综合管廊时需要设置各类现场传感器用于监测和控制管廊内部设施运行情况。通常包括:管廊附属地面及内部供电系统、照明系统、消防系统、排水排烟系统、环境温、湿度,可燃气体探测、门禁、入侵检测、视频、巡更等。
AcrelEMS-UT综合管廊能效管理系统集电力监控、能源管理、电气安全、照明控制、环境监测于一体,为建立可靠、安全、高效的综合管廊管理体系提供数据支持。
2.1 电力监控/能源管理系统板块
综合管廊电力监控系统板块主要针对10/0.4kV地面或地下变电所,可实时监控高低压供配电系统开关柜、变压器微机保护测控装置、发电机控制柜、ATS/STS、UPS,包括遥控、遥信、遥测、遥调、事故报警及记录等,电力监控系统可以直观显示一次系统图,并实时显示各电压等级各回路的遥测量、遥信量和报警信号以及高低压柜内电气节点温度值等。

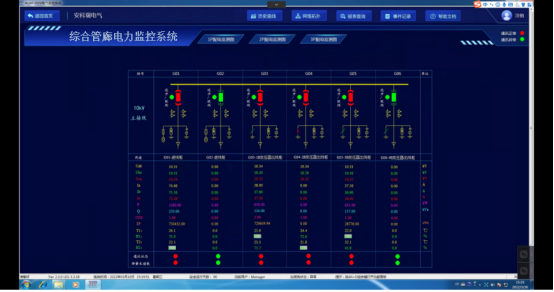

综合管廊能电力监控系统
变电站运行监视

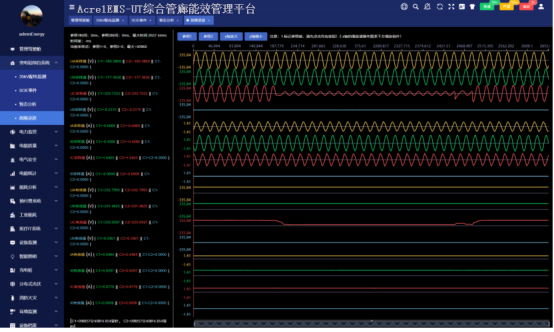

故障录波分析
2.2 电气安全系统板块
AcrelEMS-UT能效管理系统针对配电系统的电气安全隐患配置相应的电气火灾传感器、温度传感器,消防设备电源传感器、防火门状态传感器,接入消防疏散照明以及指示灯具的状态实时显示,并且对UPS的蓄电池温度、内阻进行实时监视,发生异常时通过声光、短信、APP及时预警。
2.2.1 电气火灾监测系统板块
电气火灾探测器一般设置在变电所0.4kV馈线侧,采集数据漏电电流和线缆温度后上传至监控主机,实现对电气安全预警。现场设置的传感器监测配电系统回路的漏电电流和线缆温度,异常时实时发出报警信号。
电气火灾监控系统作为火灾自动报警系统的预警子系统,由电气火灾监控主机、电气火灾监控单元、剩余电流式电气火灾探测器以及测温式电气火灾探测器组成,通过现场总线构成一套完整的预防电气火灾的监控系统,数据可集成至管廊的AcrelEMS-UT能效管理系统并提供预警信号。
2.2.2 消防设备电源监控系统板块
管廊消防设备比较多,消防设备电源监控系统主要功能就是用于监测消防设备的工作电源是否正常,保障在发生火灾时消防设备可以正常投入使用。
消防设备电源监控监控系统采用消防二总线,以机房分区设置区域分机采集消防设备电源状态,区域分机通过二总线接收多台传感器的电压、电流信息和开关状态信息,以此实现对消防设备电源工作状态的实时监视。
2.2.3 防火门监控系统板块

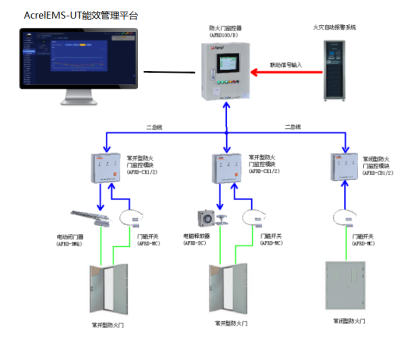

防火门监控系统主要是通过防火门监控模块及其附件来检测现场常开,常闭防火门的状态;当火灾发生时,控制现场的常开防火门关闭,并通过门磁开关来反馈现场的防火门的关闭状态,有效抑制火势蔓延阻止烟气扩散,确保人员安全疏散及减少火灾损失。

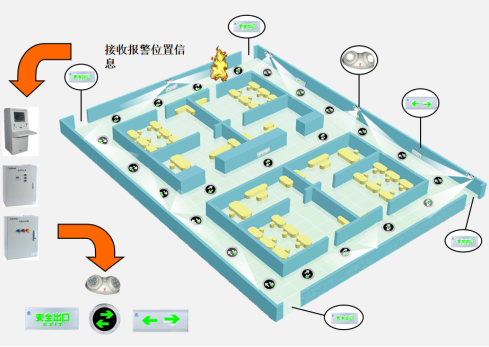

2.2.4 消防应急照明和疏散指示系统板块
根据消防要求还需要设置消防应急照明和疏散指示系统,用于火灾状态下人员的疏散指示,一旦发生火灾,通过消防应急照明和疏散指示灯具指引快速疏散。
消防应急照明和疏散指示系统由主机、集中电源、指示灯具和照明灯具组成,可以根据预先设置的应急预案快速启动疏散方案引导人员疏散。
根据管廊环境要求,可以选择高防护等级或防爆型照明和指示灯具。

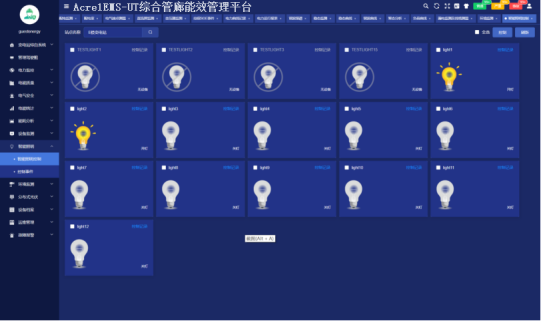

2.3 智能照明系统板块
防火分区单独控制,分区内设置智能控制面板就地驱动器;开关驱动器连接消防报警系统,接收消防报警信息,强制打开驱动器回路。
廊内上方安装智能照明传感器,使人员进入管廊内自动开启灯具,在管廊内停留灯具保持常亮,离开后灯具关闭。
除了现场的控制方式外,还可用电脑端实现集中控制,实时远程监控当前区域的照明情况,必要时可远程控制该区域的照明。
考虑现场模块分布较广,距离过长,除了现场的控制方式外,还可用电脑端实现集中控制,实时远程监控当前区域的照明情况,必要时可远程控制该区域的照明。
2.4 变电站环境监测系统板块
变电所环境监测包括温湿度、烟感温感、积水浸水、可燃气体浓度、门禁、视频、空调、消防数据的采集、展示和预警,同时也可接入管廊舱室内的水泵和通风排烟风机等设备集成的第三方系统完成管廊环境综合监控。
3 安科瑞综合管廊能效管理平台的应用
面向未来,根据用户需求,配置AcrelEMS-UT综合管廊能效管理系统,将为管廊提供全方位的监测和控制,从数据采集、通信网络、系统架构、联动控制和综合数据服务等方面的设计,解决综合管廊在管理过程中存在内部干扰性强、使用单位多及协调复杂的根本问题,大大提高了系统运行的可靠性和可管理性,提升管廊基础设施、环境和设备的使用和恢复效率。
未来,安科瑞将为更多城市建设数以千计的综合管廊能效管理系统,继续为建设智慧管廊、安全管廊提供数据支持。
参考文献:
[1]今日头条:城市地下综合管廊技术,全面了解
[2]百度百科:城市地下综合管廊.
[3]安科瑞电气股份有限公司官网.
[4]安科瑞企业微电网设计应用手册.2020.06版.
[5]安科瑞综合管廊能效管理系统解决方案.2020.06版.
