重庆朝天门节约街预付费能源管理系统设计与应用
时间: 2021-07-13 发布人:范曼曼
摘要:随着工业4.0时代的到来及其进程的推进,现代社会各行各业数字信息化进程的加速,各大商业集团和地产集团也不例外地加快了信息化的脚步,在此背景下促进了能源管理信息化系统的飞速发展。其中远程预付费能源管理系统就是当今社会发展的时代产物之一,安科瑞电气股份有限公司生产的预付费系列电表(DTSY1352/DDSY1352)及自研的远程预付费能源管理系统(AcrelCloud3200)应运而生。远程预付费能源管理系统采用智能远程预付费电表,采集各商户实时用电量、剩余电量,通过智能远程预付费电表进行远程分合闸控制,实现先售电后用电。该系统采用总线通讯传至后台,通过安科瑞(AcrelCloud3200)远程预付费能源管理系统实现各商户用电的收费、监控和管理。

关键词:工业4.0,预付费电表,DTSY1352/DDSY1352,AcrelCloud3200,总线通讯

1﹑概述
重庆朝天门节约街项目是光大控股朝天门中心以26.8万方商业规模,斥资约60亿打造集大型商业、餐饮体验及高端公寓于一体的地铁上盖城市综合体。一期大融汇约11.7万方,含大型潮流商业5.4万方、主题时尚街1.5万方、创意办公0.3万方、设计师主题酒店0.5万方,旨在打造中国西南地区潮流时尚服饰新型的展贸平台。二期约15.06万方,是集4万方精致商业、236米超高层LOFT公寓为一体的城市核心投资臻品。
本项目是整个商业综合体的一期项目,其中业主为了方便对商铺租户营业时间的统一管理,提出了对预付费电表的功能定制化的需求,如定时分合闸功能(在设定的分合闸时间点上进行分闸及合闸);加班时间设定功能(在定时分合闸的基础上推迟分闸时间到加班时间);欠费时控功能(欠费后在设定的时间段内分闸);保电功能(保电商户在欠费不分闸)。针对业主的个性化的功能需求,我们通过硬件与软件相结合的方案从而实现了业主的功能要求。

2﹑系统方案
根据客户需求及项目实际情况,本项目设计的预付费能源管理系统,由安科瑞品牌单向预付费电表DDSY1352-NK和三相预付费电能表DTSY1352-NK,通讯管理机ANet-2E8S1,数据服务器及预付费云平台系统软件等组成。
系统组成示意图如下:
该项目现场设备层仪表的具体分布情况如下:
该项目共有6个强电井,在每个强电井内设置一个数据采集箱,里面安装我司的通讯管理机,仪表通过485总线以手拉手的方式接入通讯管理机,通讯管理机再接入光纤收发器,通过光纤将数据传输到监控值班室。
部分商户名称及电表如下图:
现场电表安装电气柜如下图:
3﹑系统主要功能及界面
3.1集中抄表功能:系统默认半小时对所有表进行一次远程集中抄表,时间间隔支持个性化配置(最低可支持1分钟/次的采集频率)
3.2远程预付费(通用性)功能:系统可以对商户的开户﹑销户﹑售电﹑电价调整﹑强制停/送电﹑恢复预付费等预付费功能的操作,功能主界面如下图所示

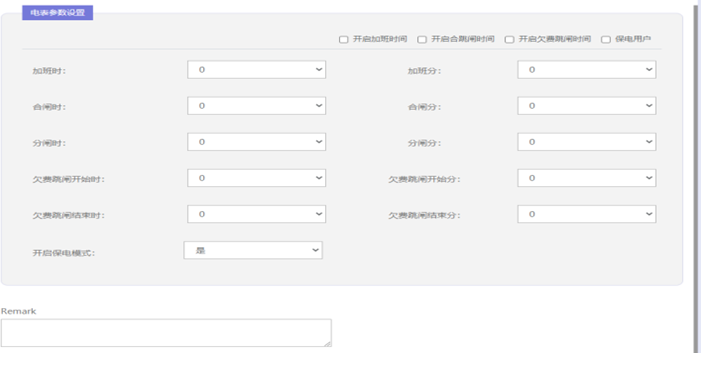

3.3批量下发时控(定制化)功能:系统可以根据用户自定义的时间对全部或部分商铺的用电时间段进行定时控制(分合闸)或欠费跳闸限制(欠费时间段内跳闸),功能界面如下图所示
3.4系统提供了丰富的功能接口(API或SDK)以及支持手机APP和在线支付功能
4﹑结束语
随着社会的发展与时代的进步,在商业办公楼用电量不断增长、对供电质量要求不断提高的同时,也存在大量拖欠电费的情况,极大的增加了商业办公楼的经营成本和风险。同时社会信息化程度的不断提升及对管理精细化要求的提高,为了使商业办公楼提高电费收缴率,规避恶意欠费造成的经济损失,我公司zizhu生产研发了包含预付费仪表和能源管理系统在内的系统化集成解决方案,系统不但可以预收电费,实现“先交钱、后用电”,又可针对用户有选择性的进行限电。现场通过远程预付费的系统,实现了先交费后用电,可以避免商场电费垫资问题,从而减小了商业办公楼运营的风险和资金压力,同时也提升运营能源管理的水平,使能源管理更加可控和精细化。
参照标准:
ISO/IEC11801 《国际综合布线标准》
GB/50198 《监控系统工程技术规范》
GB50052-2009       《供配电系统设计规范》
GB50054-2011       《低压配电设计规范》
IEC 61587              《电子设备机械结构系列》
DL/T448-2000         《电能计量装置技术管理规程》
DL/T 698.1-2009     《第1部分:总则》
DL/T 698.2-2010    《第2部分:主站技术规范》
DL/T 698.31-2010  《第3.1部分:电能信息采集终端技术规范-通用要求》
DL/T/814-2002       《配电自动化系统功能规范》
DL/T5137-2001      《电测量及电能计量装置设计技术规程》
GB2887               《计算站场地技术条件》
GB/T18460.3        《IC卡预付费售电系统 第3部分: 预付费电度表》
