摘要： 介绍该三级甲等医院采用安科瑞隔离电源系统七件套，使用落地式配电柜安装方式，从而实现将TN系统转化为IT系统，以及系统绝缘情况监测。

关键词：医用隔离电源系统；IT系统；绝缘情况监测；三级甲等综合医院。

0：概述

该院始建于1946年，占地5.1万平方米，建筑面积达10万多平方米，是一所集医疗、预防、科研、教学、康复为一体的综合三级甲等医院。医院先后获得省卫生厅授予的“百家文明医院”、全国“巾帼文明岗”等荣誉。

根据GB16895.24-2005所规定，医疗二类场所内，医疗隔离电源系统应用于维持生命的、外科手术的和其他位于“患者区域”内医疗电气设备和供电回路。故本次项目中重症监护室的重要负载应由隔离电源来进行供电。同时使用绝缘监测装置对系统的对地绝缘情况进行实时监控。

1:应用介绍

本次项目的应用场所为二类场所区域，手术室的重要负载主要包括无影灯，墙壁插座，地板插座，情报面板等，须使用不接地系统（IT系统）来供电，手术室的其他负载如电动门、普通照明等为非重要负载，使用TN-S系统供电，TN-S系统对每个终端回路都设置短路保护和过负载保护。

隔离变压器在启动时会产生较大的冲击电流，可能会造成隔离变压器一次侧断路器断开或闭合困难，所以本项目在选择隔离变压器进出线的断路器时，按照国标选择了只有短路保护功能没有过负荷保护功能的断路器，断路器脱扣曲线应为D型。

项目中使用了医疗隔离电源产品七件套的搭配，共用了40套隔离电源系统，产品包括8kVA的医用单相隔离变压器AITR8000S，绝缘监测仪AIM-M200，保护型电流互感器AKH-0.66P26，测试信号发生器ASG100，绝缘故障定位仪AIL100-4，电源模块HDR-60-24,报警显示仪AID150。

2:系统方案

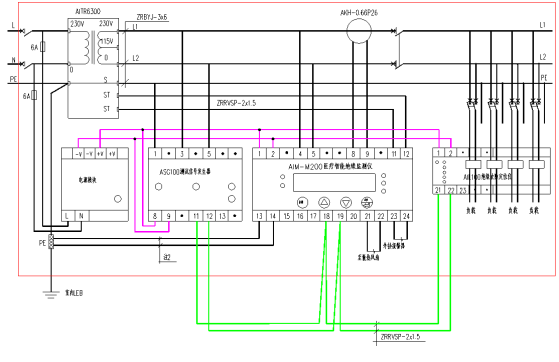

2.1隔离电源柜系统图

2.2.系统构成

1） 医用隔离变压器

隔离变压器是指输入绕组与输出绕组带电气隔离的变压器，隔离变压器用以避免偶然同时触及带电体，变压器的隔离是隔离一次侧二次侧绕组线圈各自的电流保证在接地故障的情况下运行的连续性。隔离变压器的变比通常是1：1。

2） 绝缘监测仪

绝缘监测装置的任务是监测相线与大地之间的绝缘电阻，当阻值低于设定值时发出报警提示。绝缘监测装置装于隔离变压器二次侧出线与大地之间，在系统中施加测量电流，当系统绝缘电阻下降时，发出报警信号。AIM-M10型绝缘监测仪自带一路24V直流电源输出，可为AID150型集中报警显示仪供电。

3） 电流互感器

互感器主要的功能是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。

    4）  外接报警显示仪

本项目未使用外接报警显示仪，报警信号由绝缘监测仪发出，经继电器干接点输出至手术室内中央情报面板，通过中央情报面板来提示医务人员查看处理隔离电源系统故障。

5）  测试信号发生器

测试信号发生器可实现特定测试信号的产生，当被监测的IT系统出现绝缘故障时，能及时启动并产生测试信号，配合绝缘故障定位仪实现绝缘故障定位。

6）  绝缘故障定位仪

绝缘故障定位仪用于检测试信号发生器注入系统中的信号，准确定位绝缘故障所在的回路。

7）  直流稳压电源

直流稳压电源可同时为医用智能绝缘监测仪、测试信号发生器、绝缘故障定位仪和集中报警与显示仪等仪表提供直流 24V 电源。

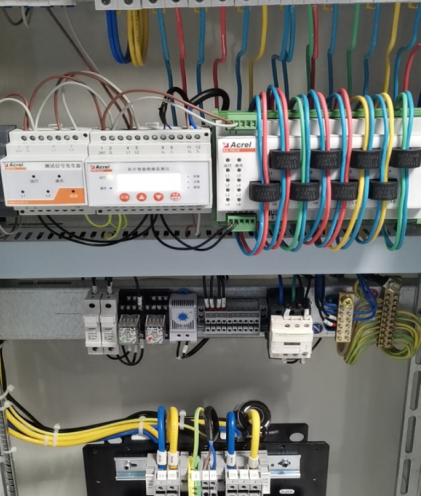

3：现场安装


4：项目总结

本次项目使用了隔离电源七件套产品，将接地系统转化为不接地系统，保证了供电的连续性，同时故障定位产品可在某支路发生绝缘故障时快速定位故障回路，方便相关人员对故障进行及时处理，为该手术室提供了一个安全可靠的医疗设备供配电系统。

参考文献

[1].安科瑞IT系统绝缘监测故障定位装置及监控系统（中英文） 2020.1

[2].建筑物电气装置第 7-710 部分：特殊装置或场所的要求—医疗场所 GB 16895.24-2005

[3].民用建筑电气设计规范 JGJ 16-2016

[4].医院洁净手术部建筑技术规范 GB 50333-2013

[5].综合医院建筑设计规范 GB 51039-2014
