摘 要：目前，医用IT系统主要应用于诸如手术室、ICU/CCU重症监护室等重要的医疗2类场所，为这些场所的重要设备提供安全、可靠、连续的配电。本文通过山东某三级综合医院项目中的案例应用，阐述了安科瑞Acrel-IT 系统的主要功能及特点，以及现场绝缘监测情况。
关键词：医用隔离电源系统；IT系统；绝缘情况监测；三级综合医院。

1 项目概况
该医院始建于1958年，是一所集医疗、教学、科研、预防、康复、急救于一体、信息化程度高的三级规模的二级甲等公立综合性医院医院，占地约100亩，建筑面积12万m²。
在市中、新城设有两个院区，开放床位1900张，在岗职工2483人，拥有省级重点专科2个、省级重点专科建设单位2个、省级医药卫生重点专业2个、省中医药服务能力提升优势专科与重点专科1个、市级重点学科17个、市级重点学科建设单位4个，挂靠市级质控中心22个，牵头成立市级医学专科联盟11个，省临床专科护士培训基地11个，专业学科齐全，医疗设备先进，人才团队优秀，技术实力雄厚
本项目为新城院区项目，其中医用隔离电源用于ICU区域。根据GB16895.24-2005所规定，医疗二类场所内，医疗隔离电源系统应用于维持生命的、外科手术的和其他位于“患者区域”内医疗电气设备和供电回路。故本次项目中重症监护室的重要负载应由隔离电源来进行供电。同时使用绝缘监测装置对系统的对地绝缘情况进行实时监控。

2 应用介绍
本次项目的应用场所为二类场所区域， ICU的重要负载为护理吊塔，负载要求供配电系统安全、稳定，须使用不接地系统（IT系统）来供电。
该项目中单个医用吊塔的功率约为2kVA，项目中选择使用8kVA容量的隔离变压器同时为3台医用吊塔供电。因为隔离变压器在启动时会产生较大的冲击电流，可能会造成隔离变压器一次侧断路器断开或闭合困难，所以本项目在选择隔离变压器进出线的断路器时，按照国标选择了只有短路保护功能没有过负荷保护功能的断路器，断路器脱扣曲线应为D型。

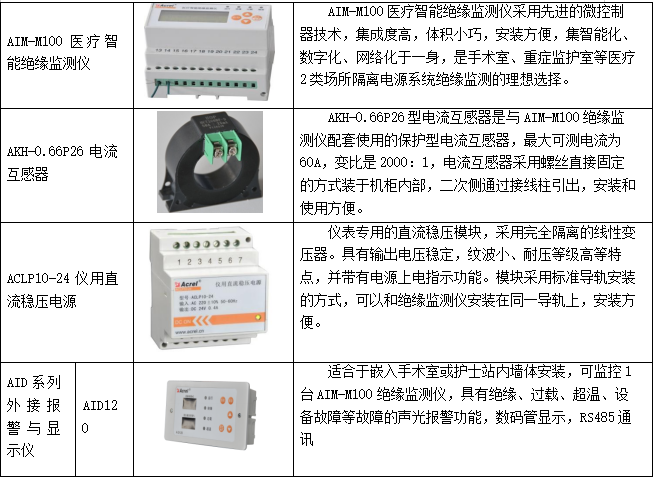

项目中使用了医疗隔离电源产品五件套的搭配，共用了15套隔离电源系统，产品包括8kVA的医用单相隔离变压器AITR8000，绝缘监测仪AIM-M100，保护型电流互感器AKH-0.66P26，电源模块ACLP10-24,报警显示仪AID120。

3 产品方案

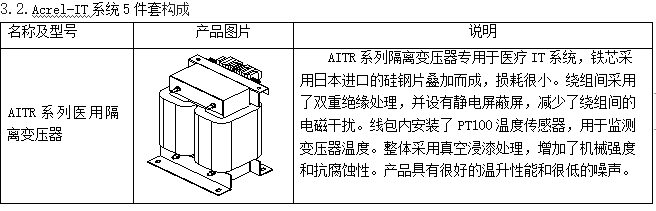

3.1.系统构成 4 现场安装图片

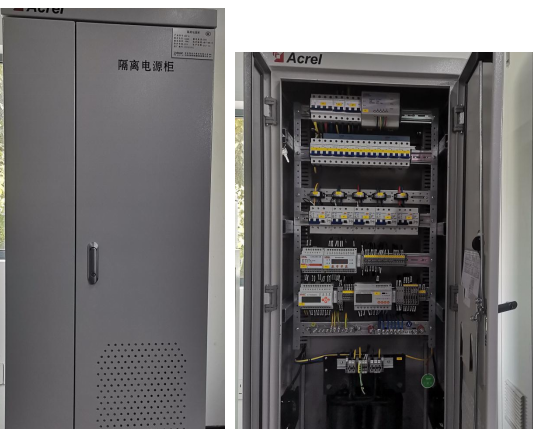

本项目Acrel-IT系统安装在配电间，现场安装如下图所示，该项目已于2021年5月投入使用，运行正常。
  5 结语
安科瑞Acrel-IT系统将接地系统转化为不接地系统，保证了供电的连续性，为该ICU提供了一个安全可靠的医疗设备供配电系统。多个实际案例证明安科瑞Acrel-IT系统可以实时且有效监测线路状况，可以第一时间排查出线路故障，消除用电安全隐患，为医院二类重要场所提供为重要负载供电，保障了供电的连续性和安全性。

参考文献
[1].安科瑞IT系统绝缘监测及监控系统（中英文） 2020.1
[2].建筑物电气装置第 7-710 部分：特殊装置或场所的要求—医疗场所 GB 16895.24-2005
[3].民用建筑电气设计规范 JGJ 16-2016
[4].医院洁净手术部建筑技术规范 GB 50333-2013
[5].综合医院建筑设计规范 GB 51039-2014
