摘 要：本文中介绍的就是针对密集型的中各阶段的分接箱中的监控采集及母线槽连接处测温。可以通过本地检测模块采集汇总数据，转发给后台电力监控系统的遥测、遥信数据进行实时监控，大大提高各节点出的电参量使用信息，增加了整体用电的可靠性、安全性、提高供电质量。

关键词：密集型母线监控；始端箱配电监控；大母线监控；母线槽连接处测温；

1. 概述

晶澳太阳能是全球领先的高性能光伏产品制造商，其产品应用于住宅、商业和地面光伏电站发电系统。晶澳成立于2005年5月，2007年2月在美国纳斯达克证券交易所挂牌上市。自2010年以来，晶澳一直是全球顶级的光伏电池生产商，并确立了一流光伏组件供应商的地位。晶澳利用已有光伏电池技术的优势，致力于提供卓越的高转换效率、高发电效率和高可靠性的光伏组件，使客户在光伏项目上的效益最大化。晶澳已发展成为覆盖硅片、电池、组件及电站业务的垂直一体化全球光伏领军企业。

我司在晶澳太阳能项目中的密集型母线监控方案，根据客户的要求，实现对现场母线系统的全面监控和报警记录，实现可就地显示全电力参数显示，最终满足了客户需求、完善了用户体验、实现了项目目标。

2、 项目需求

密集型母线的母线槽插接箱内部的电参量监控；需要实时监控母线槽连接处的温度。

3、 基本功能

AMB100-A-P1:

遥测：三相电压、三相电流、频率、有功功率、有功电度、功率因数、谐波含量、温度（线缆/铜排连接处的实时运行温度）、漏电流、空气温度湿度等；

遥信：过压/欠压，缺相,过流，频率过高/过低,分路的开关状态,具备电流、功率需用量分析和统计，实现电压、电流、频率、功率等参数的越限报警功能。

AMB200-LR:

实时在线检测母线接头温度；当母线接头温度超过设置报警温度时，蜂鸣器报警；装置包含1个四位数码管显示，四个状态指示灯

AEW110-LX：

无线接收模块，可以把30个AMB200-LR的数据汇总通过RS485转发485给后台。

4、 现场使用模块型号：

AMB100-A-P1: 三相交流回路的全电量测量、2-63 次谐波测量、1 路漏电流、8 路温度、1 路湿度、 最大需量、中性线电流、零地电压、2 路开关量输入、2 路开关量输出。

AMB10: 可以显示本地电压、电流等电参量，可以按键设置通讯参数等等。

AMB20: 安装在箱体上，预留2个RJ45网口，共模块组网使用。

互感器：配套2级互感器，AKH-0.66-30I-XXXA/5A ，AKH-0.66-W-12NY-5A/2.5mA 。AMB200-LR: 检测母线接头连接A/B/C/N4路实时温度。

AEW110-LX: 无线接收模块。

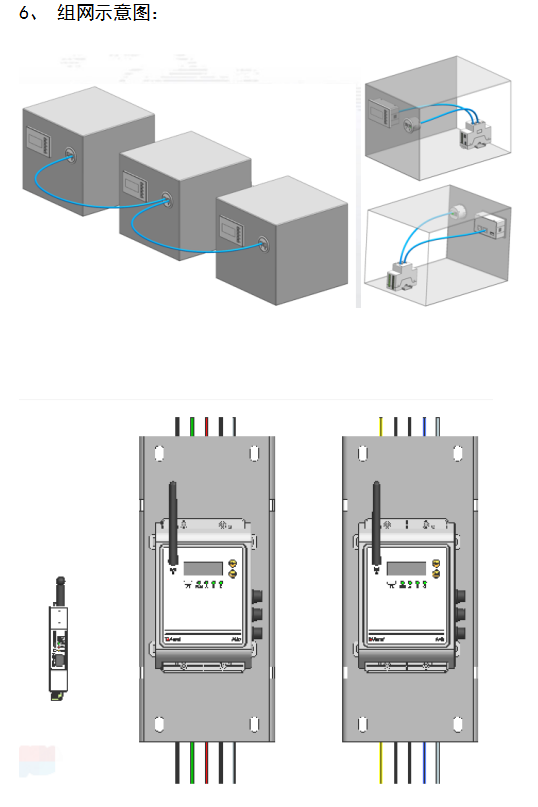

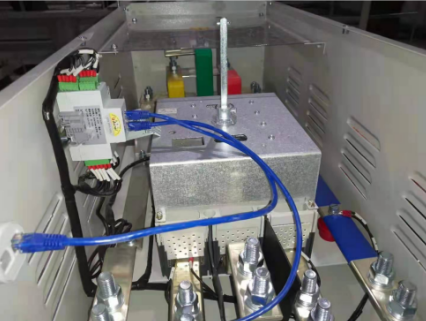

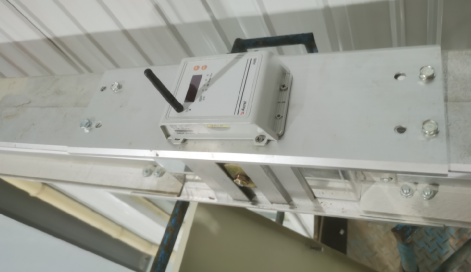

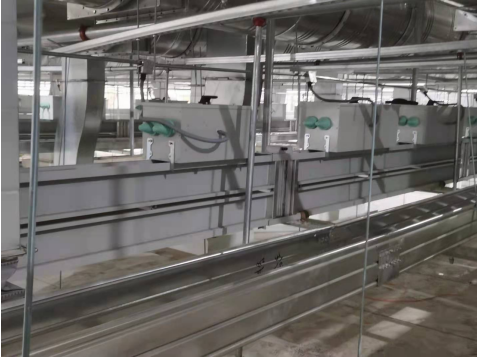

5、 现场实际安装图

 7、 结语

 近年来随着国家建设的快速发展，密集型母线槽广泛应用于购物中心、高层建筑、数据中心、设备工厂等场所。密集型母线槽的作用是汇集、分配和传送电能，具有载流量大、坚固安全、易于安装、便于拆卸、便于维护、环境适应性强等特点，因而成为输配电行业的重要分支。对于密集型母线配电箱中的监控解决方案，我们推出AMB100系列产品可以实现密集型母线配电箱中的相关的电参量采集，并且通过电力监控系统采集相关遥测、遥信数据进行监控，能大大提高现场运行的可靠性、安全性、提高供电质量。
