摘要：剩余电流动作继电器，作为主保护或者后备保护应用在低压配电系统中，主要对于消除对人体的伤害或火灾的隐患起着重要的作用，正确使用剩余电流动作继电器和对其原理的了解，对保障电气系统安全可靠运行具有重大意义。对于TT 系统，采用剩余电流动作继电器对接地故障进行保护；而在TN 系统中，速断和漏电保护已满足对接地故障保护的灵敏度要求。

关键词：剩余电流动作继电器；接地故障；触、漏电保护；用电安全
引言：
随着我国低压电气系统及经济建设规模的不断发展，人们对提高供电能力及安全也提出了更高的要求，尤其在一些用电使用场所中，存在监管薄弱、维护人员安全得不到保障。常常出现线路设备触、漏电事故和接地短路而引起火灾等安全隐患和经济损失。因此创新智能漏电保护装置已迫在眉睫。而剩余电流动作继电器用来防止以上事故是一种较好的保护装置，其主要作用是保护人身免受电击伤亡、防止电气设备或线路漏电大而引起的火灾。
一、剩余电流继电器的原理

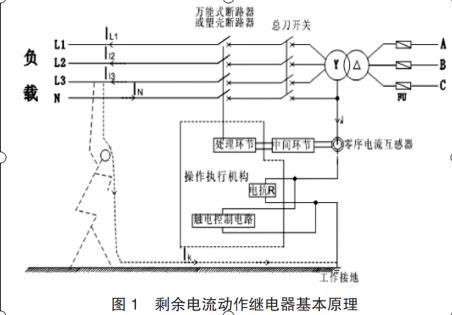

剩余电流动作继电器的基本原理如图1 示，当电路处于正常运行时，利用电路学的电流定理, 网络一端流进和流出的电流大小等，方向相反即和为零。所以原理图中，在漏电保护器右侧的电流总和应为零，即IL1+IL2+IL3+IN=0；此时，触、漏电保护器处于静止工作状态，在本图中，零序电流互感器作为此装置检测元件。各相电流的矢量和等于零( 对零序电流保护假定不考虑不平衡电流)，因此，零序电流互感器的二次侧绕组无信号输出，操作执行机构无动作。 当发生接地故障时的各相电流的矢量和不等于零，零序电流互感器由于故障电流使的环形铁芯中产生磁通，零序电流互感器的二次侧感应电压使操作执行机
构做相应的动作，如带动万能式断路器或塑壳断路器脱扣，达到接地故障保护的目的；当有人触电时，人作为导体，就会有部分电流IK 流经过人体导入地下，
从而使触、漏电保护器右侧的电流总和不为零， 即IL1+IL2+IL3+IN ≠ 0，当漏电电流达到动作电流时，触、漏电保护器的操作执行机构就会动作，这样使流过人体的电流很小，控制在30mA 以内，保护了触电者的人身安全，并且可以达到不断电的效果。假如现在又有人在同相触电的话，也能保护触电者的安全，因为通过操作执行机构的电抗R 控制流过触电者的电流在30mA 以内；如果是在异相发生二次触电，那么通过操作执行机构的处理环节带动万能式断路器或塑壳断路器脱扣，达到保护触电者的人身安全；同时，触、漏电保护装置可以实时监测线路的漏电电流值，只要漏电电流大于危险值时，保护装置立即发出声音报警，并且及时自动通过GSM 通信网电话和短信通知提醒电工管理人员对有关线路和设备漏电情况进行排查，达到防患于未然。

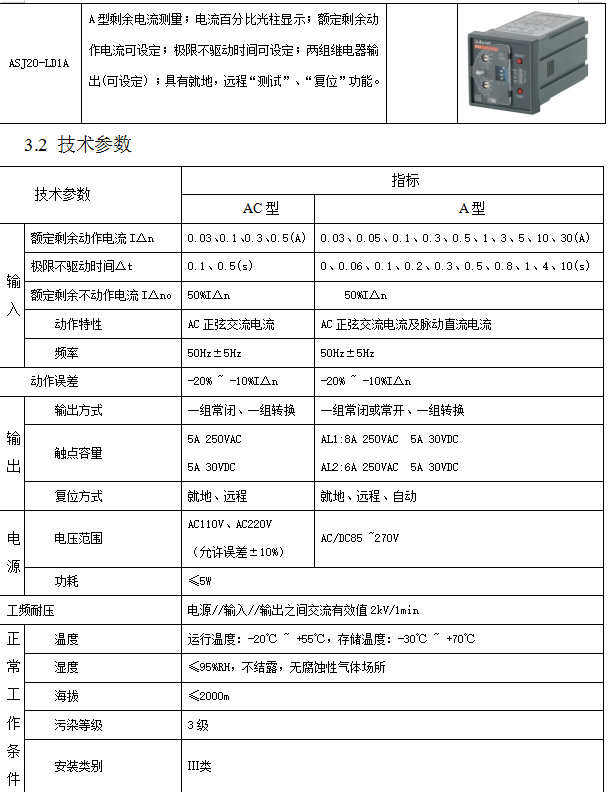

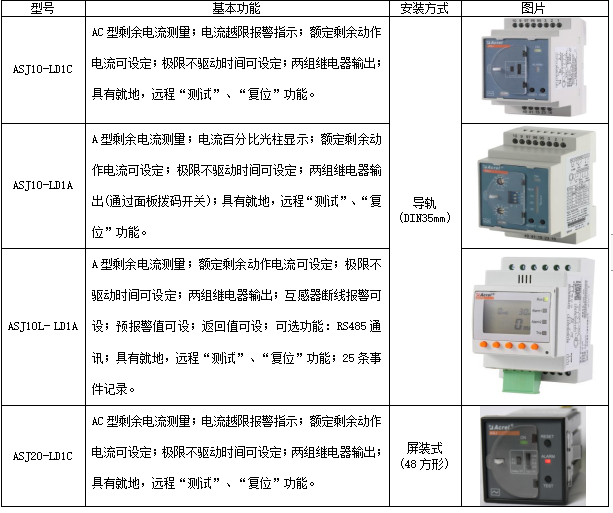

二、剩余电流继电器的主要用途
2.1 间接接触电击保护
间接接触电击保护的措施是自动切断电源。GB 13955“对间接接触电击事故的防护”规定：“间接接触电击事故防护的主要措施是采用自动切断电源的保护方式，以防止由于电气设备绝缘损坏发生损坏事故。当电路发生绝缘损坏造成接地故障。其故障电流值小于过电流保护装置的动作电流值时，应安装剩余电流保护装置。”研究表明，人体接触电压的安全值为 50 V。为保证人身安全，电气装置的任何部分发生绝缘故障时，一旦接触电压超过 50 V 时，需要在规定的时间内自动切断故障部分电源。过电流保护装置受电气线路和设备及自身动作值限制，不能自动切断电源。剩余电流保护装置不受负荷电流影响，可与过电流保护装置配合使用，作间接接触电击保护。
2.2 接地故障保护
接地是带电导体和大地、接地的金属外壳或与地有联系的构件之间的接触，其故障可能导致人身电击伤亡和设备损坏，严重时可能引发电气火灾。接地故障保护过去通常采用过电流保护装置进行保护，当接地故障电流大于过电流保护装置定值时，由过电流保护装置切断故障电路。TT系统中额定电流较大、配电线路较长的线路，TN系统中带电导线落地接地故障、不安全的金属性接地故障、电弧性接地故障时，都有可能出现接地故障电流小于过电流保护动作整定电流，过电流保护装置不动作的情况。剩余电流保护装置，或带接地故障保护的断路器，能可靠地进行接地故障保护。
