防孤岛保护装置在光伏行业的应用
在光伏行业的应用

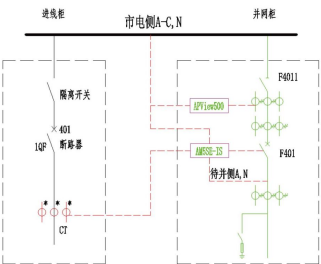

应用场景

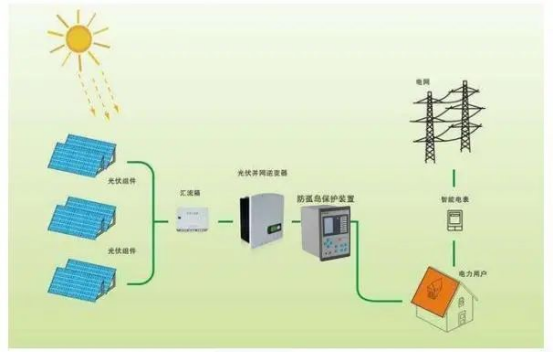

防孤岛原理：防孤岛保护装置检测到并网点有逆功率、频率突变、 等异常数据时，即发生孤岛现象时，装置可配合断路器快速切除并网点，使本站与电网侧快速脱离，保证整个电站和相关维护人员的生命安全
功能
1.保护功能
● 三段式过流保护（可经低电压闭锁、可带方向闭锁）
● 低电压跳闸
● 零序过压保护（跳闸/告警）
● 逆功率保护
● 频率保护（低频减载/高频保护）
● 后加速过流保护（可经低电压闭锁）
● 控制回路断线告警
● FC 回路配合的过流闭锁功能
● 非电量保护（跳闸/告警）
● 检同期
● CT 断线告警
● 检修状态闭锁
2.监控功能
● 独立操作回路，可适应 0.25A-5A 开关跳合闸电流
● 20 路有源开关量输入
● 10 路无源继电器输出
● I, U, P, Q, PF, Fr, Ep, Eq 等电参量测量
● 2 路 4-20mA 变送输出
3.通讯功能
● 2 路 RS485 串行通讯接口，支持 Modbus-RTU、IEC60870-5-103 规约
● 2 路以太网接口，支持 TCP Modbus-RTU 和 TCP IEC60870-5-103 规约
4.其他功能
● 故障录波功能，保护动作时触发录波，可录故障前 8 周波、故障后 4 周波
● IRIG-B 格式对时

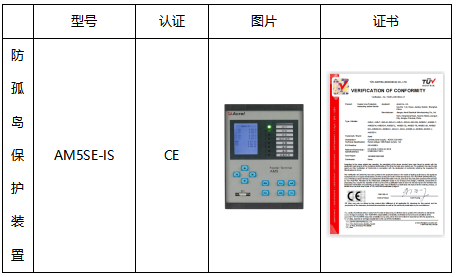

产品选型
