淄博欧木特种纸业四期电力监控系统的设计与应用
时间: 2020-09-11 发布人:范曼曼
基本信息:
项目名称:淄博欧木特种纸业四期电力监控系统的设计与应用
项目地点:淄博
实施时间:2012年11月

项目简介:
淄博欧木特种纸业有限公司是山东齐峰特种纸业股份有限公司的全资子公司。2003年企业被国家科技部命名为国家新材料产业化基地骨干企业,2004 年进入全国私营企业纳税百强排行榜,公司拥有山东省企业技术开发中心、山东省高档装饰原纸工程技术中心和院士工作站,由中国造纸院士陈克复教授担任专家。

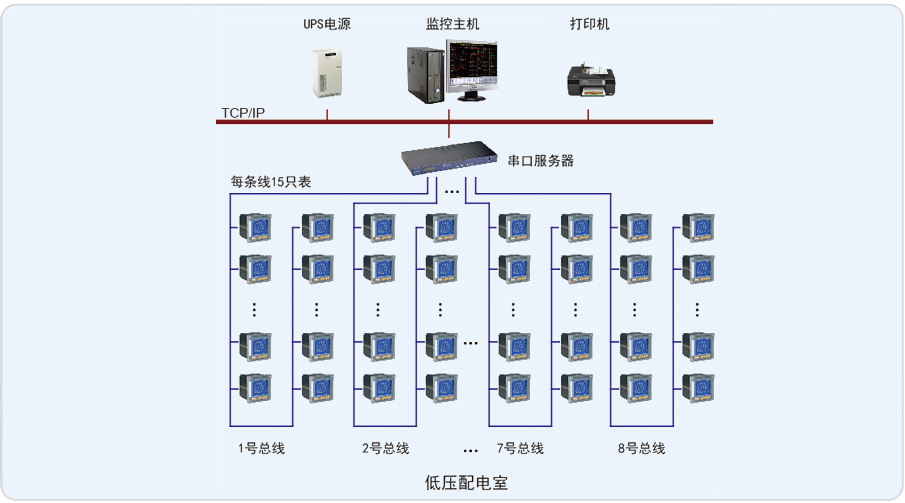

淄博欧木特种纸业有限公司四期电力监控系统针对淄博欧木特种纸业有限公司内四期低压配电室开关柜内安装的约120只安科瑞智能电力仪表,监控室位于配电室内。为满足配电室统一监控的要求,配电室现场安装安科瑞公司网络电力仪表通过屏蔽双绞线手拉手相连至串口服务器,串口服务器通过五类线接入后台主机,进行数据传输。
该电力监控系统应实现各配电室各馈线回路电压、电流、功率、功率因数及频率等监测信息实时刷新,配电室整体一次图形式直观动态显示;完成对各配电回路的电压、电流或功率实时和历史趋势曲线的绘制,便于分析该回路配电运行工况;完成对各回路的电能集抄功能,并自动生成符合客户管理需求的用电报表,所有报表或图表支持查询打印功能;对各监测点的通讯状态或异常用电进行报警,便于管理人员实时掌握并分析配电运行情况。

系统实现的功能:
系统主要实现的监控功能:
1.系统由数据采集装置采集现场有关数据,包括模拟量,脉冲量及开关量,测量量,外部输入讯号等数据传至监视系统作实时处理;
3.监视系统能完成对低压配电系统模拟量运行状态的监视,有效反映各模拟量(I、U、P、F、E等);
4.系统能对低压配电系统内所有开关、断路器位置和故障信号进行有效,安全,可靠,直观的监视;
5.系统在主控机显示与实际相对应的一次接线模拟图,显示各控制对象的运行状态并实时更新。
