上海东冠纸业电能管理系统的设计与应用
时间: 2020-09-11 发布人:范曼曼
基本信息:
项目名称:上海东冠纸业电能管理系统的设计与应用
项目地点:上海
实施时间:2012年3月

项目简介:
上海东冠纸业有限公司电能管理系统是主要针对改厂区配电系统进行改造,改造的范围包括高压配电间部分回路及1-4号车间的配电回路,对回路电参量进行监测,强调对电度的计量及分析,为厂区内部考核提供依据。

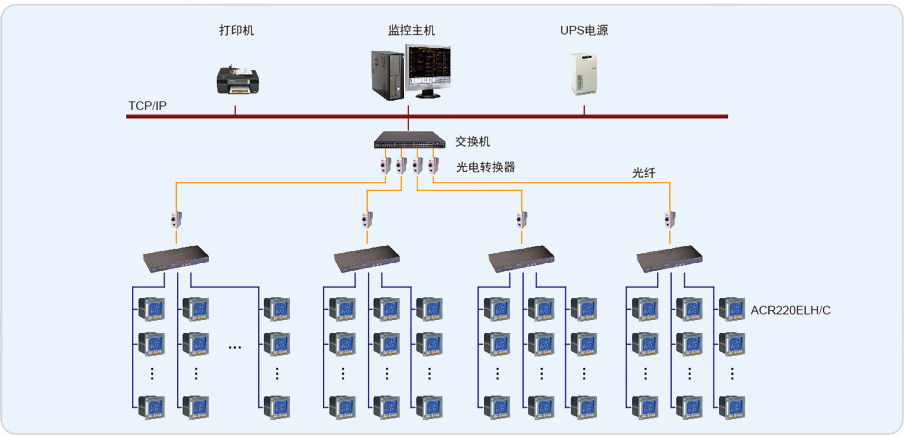

高压配电间内我司智能仪表ACR220EL共28台,采用1根屏蔽双绞线连接至通讯管理机,进行数据的集中采集;2车间及3车间内我司智能仪表ACR220EL共11台,采用1根屏蔽双绞线连接至通讯管理机;1车间内我司智能仪表ACR220EL共5台,采用1根屏蔽双绞线连接至通讯管理机,进行数据的集中采集;4车间内我司智能仪表ACR220EL共3台,采用1根屏蔽双绞线连接至通讯管理机,进行数据的集中采集;通讯线缆均采取屏蔽线接地,防止强电信号干扰,末端加装120欧电阻,增强线路信号,保障了数据传输的实时性。

系统实现的功能:
Acrel3000电能管理系统具有强大、先进的网络管理子系统,把供配电系统的运行设备和运行状态置于毫秒级、周波级的连续精确的监视控制中。具体功能如下:
1、友好的人机交互界面(HMI)。标准的变配电系统具有CAD一次单线图显示中、低压配电网络的接线情况;主画面可直观显示各回路的运行状态,并具有回路带电、非带电及故障着色的功能;
2、用户管理。本软件可对不同级别的用户赋予不同权限,从而保证系统在运行过程中的安全性和可靠性;
3、数据采集处理。本电能管理系统可实时和定时采集现场设备的各电参量及开关量状态,,将采集到的数据或直接显示、或通过统计计算生成新的直观的数据信息再显示,并对重要的信息量进行数据库存储;
4、趋势曲线分析。系统提供了实时曲线和历史趋势两种曲线分析界面,通过调用相关回路实时曲线界面分析该回路当前的负荷运行状况;
5、报表管理。系统具有标准的电能报表格式并可根据用户需求设计符合其需要的报表格式,系统可自动统计;
6、事件记录和故障报警。
