   假设电路处于正常运行状态，那么TA(电流互感器)的一次侧电流矢量是等于0，TA的任吴建国
安科瑞电气股份有限公司 上海嘉定   202104

摘要：漏电保护的主要作用是为了在电气运输过程中，保护电路，其可有效识别不正常电流，在发现漏电后，第一时间自动切断电源。在洗煤厂生产中，科学采用漏电保护措施，不论是对生产质量的提升还是生产工人的安全都有极为重要的促进作用。
关键词：漏电保护；洗煤厂；电气安全
0：概述
   电气安全是人们生产和生活的基础要求和保障，但是实际用电过程中，由于操作不当或是外界环境因素的影响，经常会出现各种各样的用电安全事故，电气安全事故的发生不仅会危害操作人员的安全，同时其还将会造成较大的经济损失。因此，在各项生产工作中，必须做好电气安全保护工作
1：漏电保护装置应用目的
1） 保护工作人员的安全。各种电气设备发生漏电后，如果工作人员触碰到漏电的电气设备，可能会因此触电，对工作人员的人身安全造成较大的威胁。而漏电保护装置使用能够对电器设备起到保护作用，在实际生活中，人体触碰到不同数值的额定电流时，身体所产生的反应存在较大差异。额定电流值的数值大小和触碰时间长短，所造成的损伤也不同。结合欧姆定律分析可以知道电流和电压是成正比的。在对电流和电压等进行分析之后，然后设计出合理的继电保护装置，在电气设备漏电之后，当人体触碰到这些设备后，电源会自动切断，继而达到保护人体安全的目的。
2） 防止电气火灾发生。电气火灾也是电气设备漏电之后经常会发生的一种现象，其属于接地故障，接地故障的给定电流值比较小，因此线路故障点很少发生熔焊的现象，但是其却容易导致电弧之间的错位和地故障点形成电流。以2A电流为例，当形成的高压温度大于2000℃时，就容易发生火灾，进而导致周围的可燃物燃烧。针对这种现象，在部分电气设备使用不叫频繁的场所，必须要安装好漏电保护装置，进而有效地杜绝各种安全隐患及火灾的发生。
3） 减少对电气设备的损耗。电气设备使用期间，出现漏电事故之后，很容易造成电气设备损耗，如漏电引发火灾后，毕竟会对各种电气设备造成损害。同时，频繁的漏电故障还可能导致电气设备磨损，影响设备各项性能的正常使用，而漏电保护装置的安装，能够及时地发现设备使用期间出现的各种故障，进而减少设备损耗。
2.洗煤厂中漏电保护装置的工作原理
   洗煤厂工艺较为复杂，涉及面也比较广。对于各种电气设备的设计和施工，都必须安装漏电保护装置，提高电气安全，保证设备的正常工作，确保线路的安全完整性，对人无害，不存在其他安全隐患。在工程中，假设发生设备泄露的状况，那么就会出现不正常的电流信号指示。在检查和测试漏电保护装置后，可以马上断电源，进行漏电保护的作用。
   假设电路处于正常运行状态，那么TA(电流互感器)的一次侧电流矢量是等于0，TA的任何一方都将不会受到任何影响，因此漏电保护器不会启动。但是当人体接触到电流的时候或线路发生漏电现象，在TA的一次侧电流矢量就不会再等于0，当达到设定值时，它就会断开线路。
3. 产品概述
随着社会经济的飞速发展，社会电气化程度不断提高，用电安全成为重要研究课题。常见的相与相间发生短路可以产生很大电流，可采用开关保护，而发生人体触电、线路老化而导致的电流泄露产生的火灾以及设备的接地故障都是由于漏电流所造成，漏电流一般都在30mA-3A，这些值很小，传统开关无法进行保护，所以必须采用剩余电流动作保护装置。
剩余电流继电器是由剩余电流互感器来检测剩余电流，并在规定条件下，当剩余电流达到或超过给定值时，使电器的一个或多个电气输出电路中的触点产生开闭动作的开关电器。
下面介绍三种常见的漏电情况。

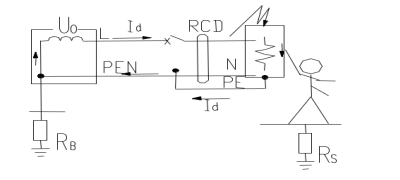

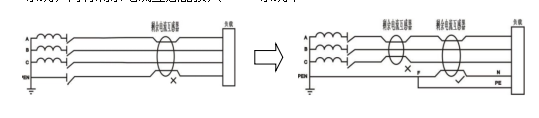

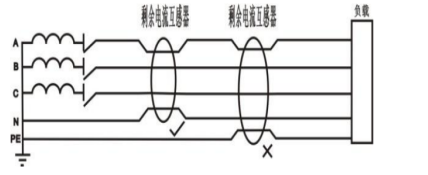

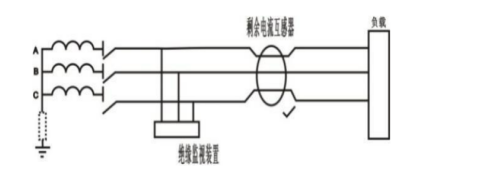

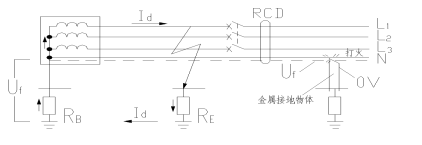

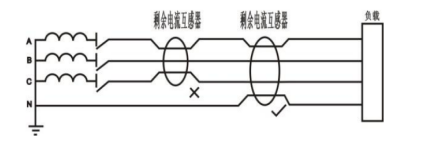

1、防直接接触电击必须采用I△n≤30mA的高灵敏度的RCD。 2、防间接接触电击可采用I△n大于30mA的中灵敏度的RCD。 3、防火RCD需采用4极或2极RCD。 对于IT系统，按规定采用剩余电流继电器。为防止系统绝缘降低和作为二次故障后备保护，依据接线型式，采用类似 TT 或 TN 系统的保护措施。首先应采用绝缘监视装置，预测一次故障。 对于TT系统，推荐采用剩余电流继电器。因为当发生单相接地故障时，故障电流很小，且较难估计，达不到开关的动作电流，外壳上将出现危险电压。此时N线必须穿过剩余电流互感器。 对于TN-S系统，可采用剩余电流继电器。更快速灵敏切断故障，以提高安全可靠性，此时 PE 线不得穿过互感器，N 线必须穿互感器，且不得重复接地。 对于TN-C系统，不能采用剩余电流继电器。因为 PE 线和 N 线合一，若 PEN 线不重复接地，当外壳带电，互感器进出电流相等，ASJ拒动；若PEN线重复接地，部分单相电流将流入重复接地，达一定值后，ASJ 误动。 需将TN-C系统改造成TN-C-S系统，同TN-S系统，再将剩余电流互感器接入TN-S系统中。 4.产品简介
安科瑞电气ASJ系列剩余电流继电器能够满足上述几种漏电情况的防护，与遥控跳闸开关联用，及时切断电源，防止间接接触、限制漏电电流。也可以直接作为信号继电器，监控电力设备。特别适用于学校、商厦、工厂车间、集贸市场、工矿企业、国家重点消防单位、智能大厦与小区，地铁、石油化工、电信及国防等部门用电的安全保护。

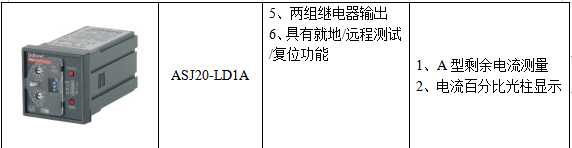

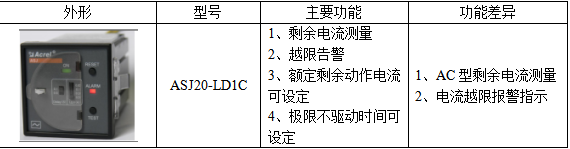

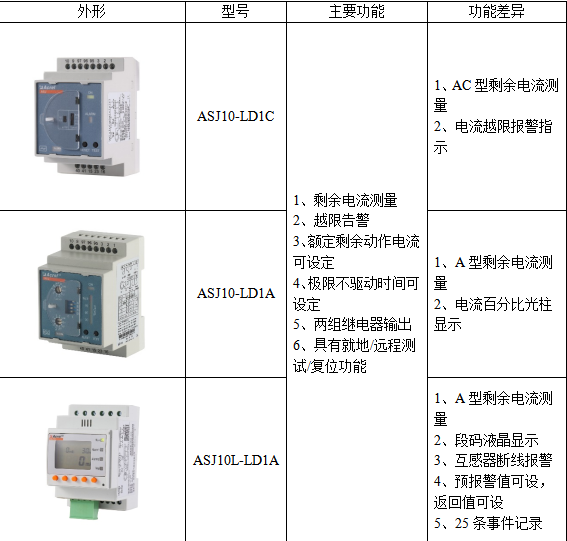

ASJ系列产品主要有两种安装方式，ASJ10系列为导轨安装，外形和功能如下表所示： ASJ20系列为面板安装，外形和功能如下表所示： 其中AC型和A型剩余电流继电器的区别是：AC型剩余电流继电器是对突然施加或缓慢上升的剩余正弦交流电流能确保脱扣的剩余电流继电器，主要监测正弦交流信号。A型剩余电流继电器是对突然施加的或缓慢上升的剩余正弦交流电流和剩余脉动直流电流能确保脱扣的剩余电流继电器，主要监测正弦交流信号和脉冲直流信号。

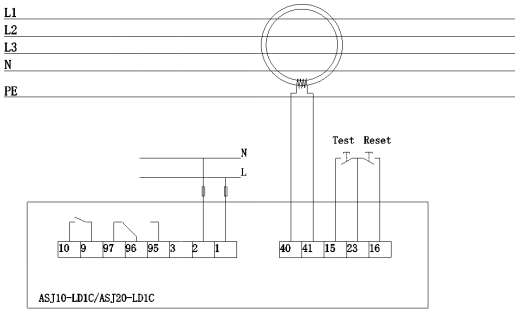

仪表具体的接线端子和典型接线如下所示： 5.结语
ASJ系列剩余电流继电器产品能够监测线路中的漏电流，当漏电流达到或者超过设定值时，内部继电器动作，发出告警，并能与断路器开关联动，快速切断线路，保证线路安全，ASJ系列剩余电流继电器的使用，可为洗煤厂的安全用电提供了保障。
参考文献
[1] 张桂兰. 浅谈漏电保护在洗煤厂电气安全方面的应用[J]. 煤炭工程, 2007(06):69-70.
[2] 企业微电网设计与应用手册.2020.6
[3] 赵海斌. 漏电保护器在洗煤厂的安装使用探讨[J]. 煤炭工程, 2019(S2).
[4] 袁平. 浅谈漏电保护在电气安全方面的应用[J]. 中国高新区, 2017(23):130-131.
[5] 马祥虎. 漏电保护在洗煤厂配电室的应用[J]. 城市建设理论研究:电子版, 2015(21).
