盐城先锋国际中心电能管理系统的设计与应用
时间: 2020-09-11 发布人:范曼曼
基本信息:
项目名称:盐城先锋国际中心电能管理系统的设计与应用
项目地点:江苏 盐城
实施时间:2012年6月

项目简介:
先锋国际广场是盐城市单体的建筑体,广场中的商业中心,总建筑面积达15.9万平方米,五星级酒店和甲级写字楼高278米,共68层。
由于先锋国际广场用电量比较大,并且为响应国务院制定的一系列促进节能减排的政策措施,更好的对配电系统进行电能管理。因此建立了后台电能管理系统,对配电进行智能化管理。本项目为先锋国际广场三个变电所电能管理系统。根据配电系统管理的要求,需要对先锋国际广场三个变电所内的低压配出线进行电力监测,以保证用电的安全、可靠和高效。

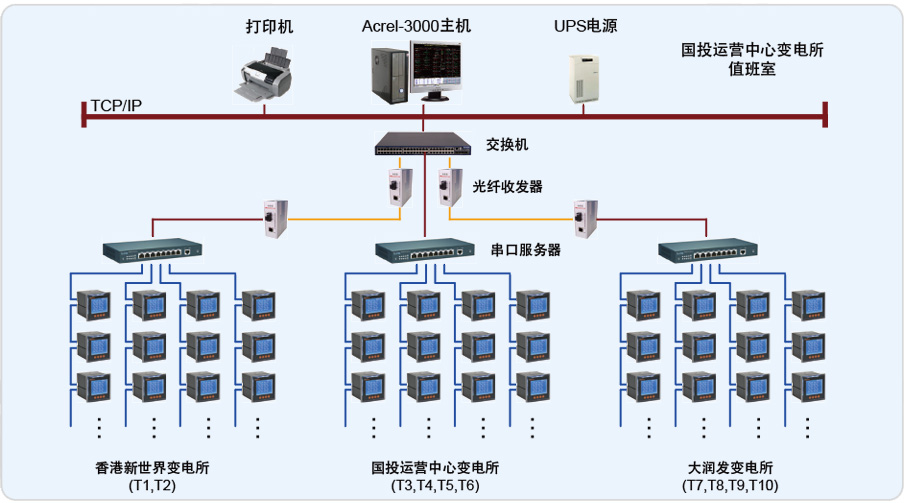

本电能管理系统主要实现先锋国际广场三个变电所的0.4kV配电系统的用电监测与电能管理;监测范围为香港新世界变电所的T1、T2,国投运营中心变电所的T3、T4、T5、T6,以及大润发变电所的T7、T8、T9、T10变压器的低压进线柜、联络柜、馈线柜中的智能电力仪表,从而实现远程实时监测和电能管理。该系统总计有420只PZ80-E4/C仪表,分20条总线,由于三个变电所之间距离较远,并且较为分散,采用每个变电所内自行组网,然后通过先锋国际的视频监控光纤传至到国投运营中心的消控中心,通过光电转换器和交换机,连接至监控电脑,实该现场总线上仪表与监控主机的数据连通。

系统实现的功能:
本项目采用Acrel-3000电能管理系统组态软件,可对现场电参量数据进行采集与监测,具有友好的人机交互界面,可实时和定时采集现场设备各电参量及开关量状态,并将采集到的数据上传给监控主机进行实时显示与存储。系统还提供了实时曲线和历史趋势曲线分析,符合用户设计需要的报表、事件记录和故障报警等功能。整个系统可以实现所有回路用电量的采集和统计,实现了远程自动抄表、电力监测与电能管理功能。
