杭州万通中心电力监控系统
时间: 2020-09-11 发布人:范曼曼
基本信息:
项目名称:杭州万通中心电力监控系统
项目地点:杭州
实施时间:2014年10月

项目简介:
杭州万通中心(杭政储出[2007]74号地块)所在区域为运河商务区,规划为杭州城北城市副中心,整个项目由商业和写字楼两部分组成,商业总建筑面积约6.55万平方米(含地上和B1层);写字楼地上建筑面积不少于3.65万平方米, 整个项目的配电系统包含四路10kV总进线,其中两路位于5#配电室10kV开关站,另外两路位于2#配电室10kV开关站。1#、3#、5#配电室0.4kV进线引自5#配电室10kV开关站,2#、4#配电室0.4kV进线引自2#配电室10kV开关站。

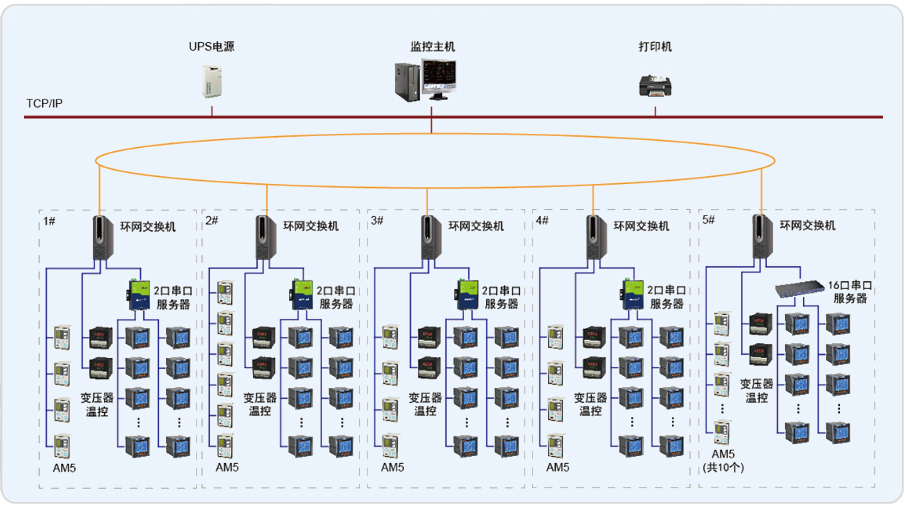

万通中心配电系统通过多功能的电力监控装置、通讯网络和计算机软件,实现建筑供配电系统在运行过程中的数据采集、运行监视、事故预警、事故记录和分析、电能质量检测、三相不平衡监视、继电保护等,完成建筑的安全供电、用电管理、设备管理和运行管理。整个监控系统由主控层、通讯管理层和现场控制层构成,系统要求尽量减少集中采集数据的装置以保证系统的通讯可靠性。

系统实现的功能:
1.采集配电系统各模拟量以及开关量。模拟量的采集主要是对线路电压、电流、功率、功率因数、频率等信息进行采集,开关量的采集则主要是对断路器、隔离开关、接地刀闸等设备的工作状态,以及断电保护、运行故障等报警信息进行采集,实现远程数据的本地实时显示。数据处理主要是把按要求采集到的电参量实时准确的显示给用户,达到配电监控的自动化化和智能化要求,同时把采集到的数据存入数据库供用户查询;
2.电力监控系统将断路器分合状态以及保护动作的前后顺序进行记录、将发生故障时实时电流、实时电压等数据进行记录存储,准确的反映出系统中存在的问题,从而便于工作人员解决,同时工作人员可以通过远传对电流、电压等信息的观测,对系统故障的分析,对保护装置的状态的监测,进而通过计算机通讯设备以及现场硬件实现远程遥控;
3.系统设计了用电管理报表,通过对有功电度的采集,按照回路名称的不同,自动生成日报表、月报表和年报表并有报表打印功能,并可对某一回路的某一时间段内的用电量进行查询,可以帮助物业建立有效的用能管理考核制度。通过系统的建设和制度的建立,使各入驻企业管理办公人员节能意识大大提高,有效的节约了企业管理办公能源消耗。
