泰安万达广场消防电源监控系统
时间: 2020-09-11 发布人:范曼曼
基本信息:
项目名称:泰安万达广场消防电源监控系统
项目地点:泰安
实施时间:2015年

项目简介:
万达商业广场项目位于泰山大街以南,灵山大街以北,七里河以西,望岳西路以东,计划总投资80亿元,总占地面积240余亩,拟规划建筑面积70余万平方米,内容包括大型商业中心、城市步行街、超五星级酒店、甲级写字楼、国际影院等,集购物、餐饮、文化、娱乐等多种功能于一体的大型商圈,形成新的城市中心。

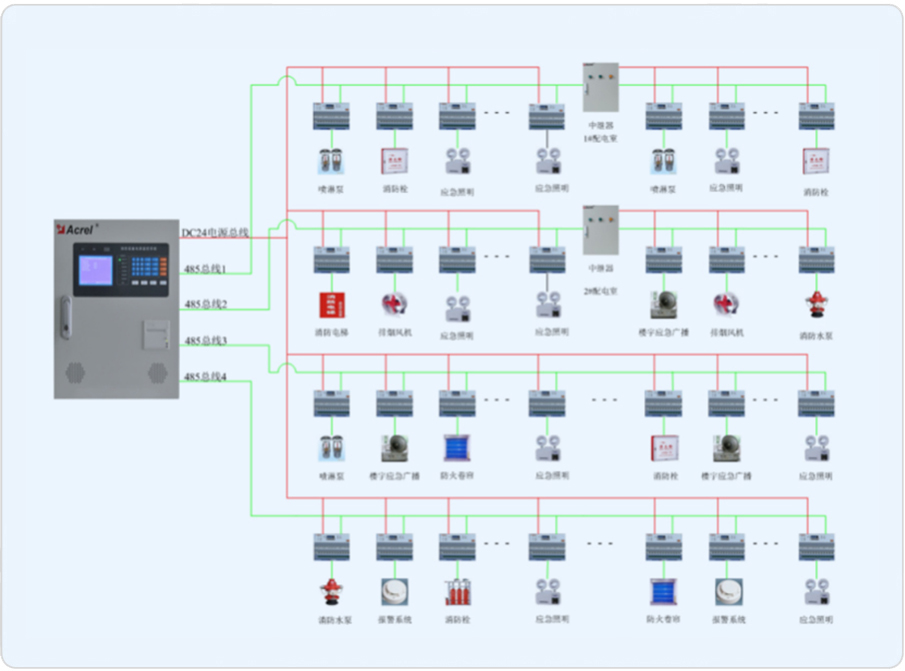

安科瑞电气于2015年为该项目提供AFPM100小型消防设备电源监控系统解决方案,该系统采用消防设备电源状态监控器+电压/电流传感器的两层结构组网模式,从而简化了系统结构设计。系统组网共分为站控管理层、网络通讯层、现场设备层三层,该项目通讯总线共接入4条通讯总线,总线在楼层配电箱手拉手串接后,接入壁挂式后台,组成消防设备电源监控系统的大动脉。
AFPM100消防设备电源监控系统能够对消防设备的电源进行实时的监控,通过检测消防设备电源的电压、电流、开关状态等相关信息,从而判断消防设备电源是否有断路、短路、过压、欠压、缺相、错相等故障信息并报警、记录。通过友好的人机交互界面,实时反映出被监控设备电源的状况,并集中显示,从而有效避免在火灾发生时消防设备由于电源故障而无法正常工作的危急情况,保障消防联动系统的可靠性。该项目现场共有70只AFPM3-2AV和6只AFPM3-AV消防设备电源探测器模块。

系统实现的功能:
1.监控报警 被监控设备电源的工作状态(电压报警状态信息)
2.故障报警 监控器与电压信号传感器之间的连接线断路、短路;监控器与其分体电源间连接线断路、短路;当监控器出现以上故障时,能发出与监控报警信号有明显区别的声光故障报警信号;故障期间,非故障回路的正常工作不受影响
3.报警记录功能 记录10000条相关故障报警信息;报警类型:故障类型、发生时间、故障描述;报警事件查询 ;报警记录打印。
4.自检功能 连接检查:通信线路及分体电源线路的断路、短路;设备自检:手动检查或系统自检。
