福州邮政广场电力监控系统
时间: 2020-09-11 发布人:范曼曼
基本信息:
项目名称:福州邮政广场电力监控系统
项目地点:福建 福州
实施时间:2017年9月

项目简介:
福州邮政广场项目,建设地点:福州市鼓楼区五一北路沙冒井3号。新建一栋25层(100米高)邮政营业用房及一栋12层(41米高)安置房,裙房2-5 层,建筑面积为60000平方米,容积率2.61,建筑密度32%,绿地率25%,总建筑面积为87000平方米,总投资为30972.7万元。安科瑞电气股份有限公司于2017年9月承接了福州邮政广场智能配电系统的设计与实施,旨在通过该系统实现福州邮政广场电力系统的集中管理和检测,实现远程智能化配电系统。

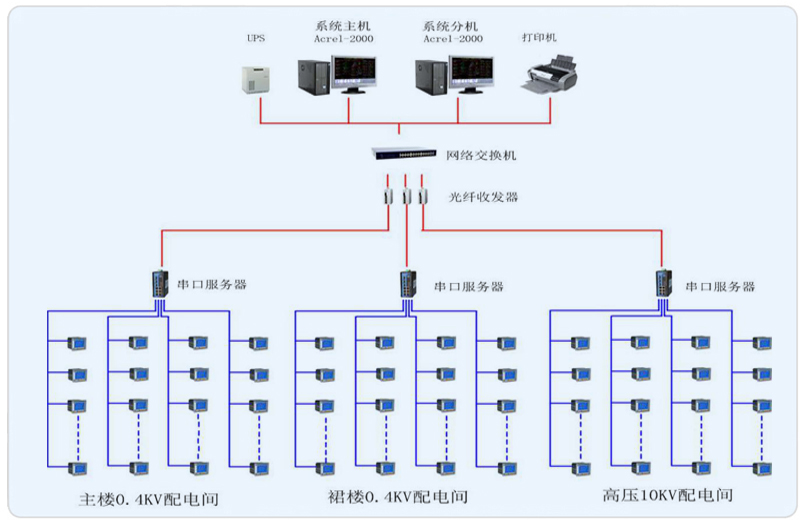

系统采用Acrel-2000型电力监控系统,整个系统采用网络分布式结构,包含主楼0.4KV低压配电室,裙楼0.4KV低压配电室,10KV高压配电室三个区域,3个数据采集箱。监控主机位于主楼地下一层的办公室,监控分机位于主楼一层的消控中心,所有配电回路均配备安科瑞电力仪表PZ系列。该项目实现了福州邮政广场2栋楼内电力系统的智能管理。所有监控设备均通过屏蔽双绞线至各自配电室内的串口服务器,再通过光电转换器经过光纤将数据传输至主楼地下一层的办公室,从而实现远程监控。

系统实现的功能:
1.对于高低压变配电回路具备遥测,遥信,遥调,遥控功能。
2.接入10KV侧微机综合继保装置,变压器温度控制器,直流屏,无功补偿仪,柴油发电机等相关数据信息。
3.低压配电室断路器故障告警功能。
4.各回路三相电流、电压、功率、频率、电能等数据查询、打印及导出。
5.事件告警及记录,各回路电流负荷趋势曲线历史记录查询。
