海门行政中心电力监控系统系统的设计与应用
时间: 2020-09-11 发布人:范曼曼
基本信息:
项目名称:海门行政中心电力监控系统系统的设计与应用
项目地点:江苏 海门
实施时间:2009年7月

项目简介:
安科瑞电气股份有限公司于2009年7月承接了海门行政中心电力监控项目,旨在通过该系统实现行政中心A楼,B楼,H楼和主楼电力系统的集中管理和检测,实现远程智能化配电监控与管理。

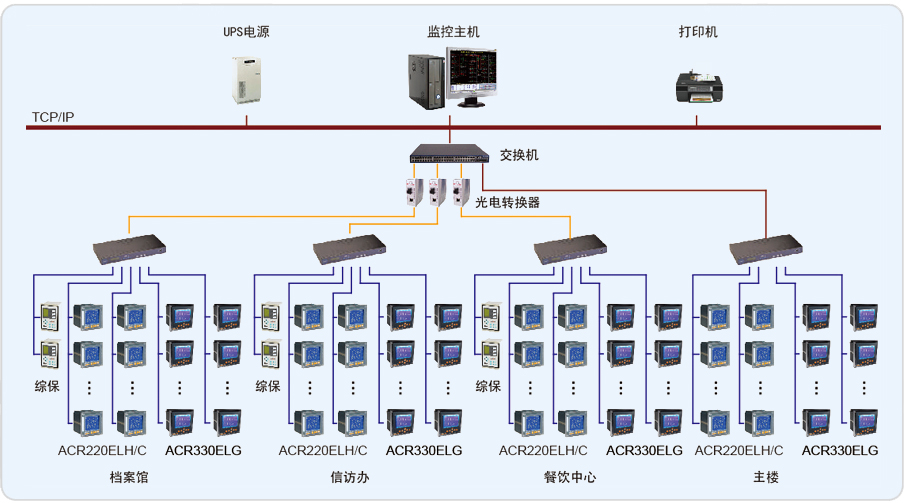

该项目采用Acrel-2000电力监控系统实现了海门行政中心4座楼内(主 楼、A楼、B楼、H楼)电力系统的智能管理。项目值班室位于主楼负一层变配电室内,主楼变配电室主要设备是:ACR220EL/KC、ACR330EL/KC可编程智能电测表共96块,配置一台工业网络交换机;A楼变配电室主要设备是:ACR220EL/KC可编程智能电测表共63块,现场采用8根总线,使用一台8口的串口服务器,通过光纤连接至主楼值班室内的交换机上;B楼变配电室主要设备是:ACR220EL/KC可编程智能电测表共59块,现场采用6根总线,使用一台8口的串口服务器,通过光纤连接至主楼值班室内的交换机上;H楼变配电室主要设备是:ACR220EL/KC可编程智能电测表共105块,采用5根总线,使用一台8口的串口服务器,通过光纤连接至主楼值班室内的交换机上;再通过交换机把数据传输到工控机。上述设备均相互独立完成各自的功能,不依赖主控计算机运行,具备RS-485 通信接口,通过现场的RS-485总线将检测到的各项电参数和状态信号实时传输到中间层的数据处理单元—串口服务器。

系统实现的功能:
1、实现远程数据的本地实时显示;
2、电参量遥测及电参量越限报警;
3、完成对各主要回路的实时远程集抄功能;
4、事件记录报警可实时历史查看;
5、系统负荷实时、历史曲线;
6、用户权限管理。
