北京首科大厦电力监控系统的设计与应用
时间: 2020-09-11 发布人:范曼曼
基本信息:
项目名称:北京首科大厦电力监控系统的设计与应用
项目地点:北京
实施时间:2012年9月

项目简介:
首科大厦位于北京丽泽金融商务区,该园区为北京市“一主一副三新四后台”金融总体布局的重要组成部分,是继CBD、金融街后北京市倾力打造的又一金融发展中心,升值潜力巨大。首科大厦占地面积14589平米,总建筑面积106284平米,绿化4585平米,绿环率40%,使用率66%。A座高度95.7米,共26层, B座高度68.4米,共18层。
本项目现场2个配电室,即1#变电所和2#变电所,监控值班室位于1#变电所,2#变电所与1#变电所之间相距大约500米。共180块PZ96L-E4/KC网络电力仪表。通过组态软件Acrel-2000实现对现场仪表的实时监测,并记录历史数据自动生成报表,以便查询。

系统实现的功能:

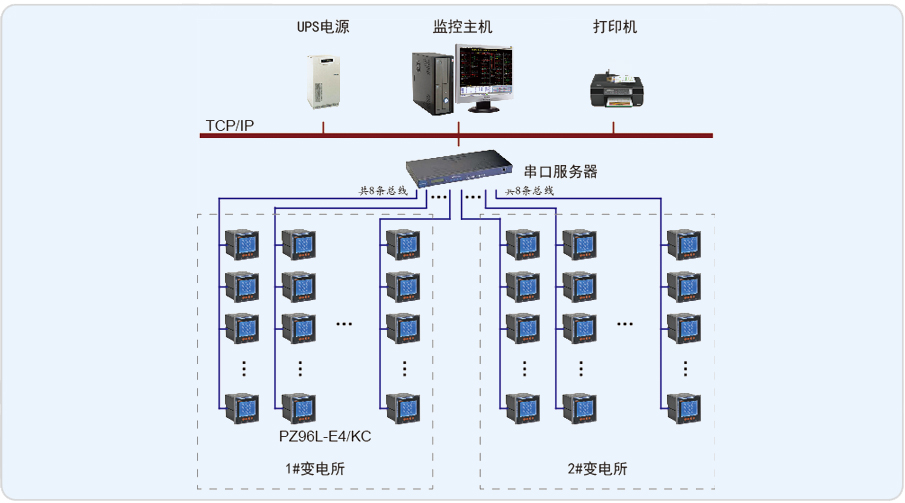

系统组网采用常见的3层结构,站控管理层、通讯管理层和现场设备层。上位机软件采用Acrel – 2000电力监控软件,通过软件进行设备配置、数据库变量配置、界面设计等,完成了在上位机软件监控及电力监控的功能。具体如下:
1、系统由数据采集装置采集现场有关数据,包括模拟量,脉冲量及开关量,测量量,外部输入讯号等数据传至监视系统作实时处理;
2、实时更新数据库及显示画面,并在屏幕上采用模拟图方式实时显示现场设备运行状况,显示实时和历史事件,并采用打印或报表等方式输出;
3、监视系统能完成对低压配电系统模拟量运行状态的监视,有效反映各模拟量(I、U、P、F、E等);
4、系统能对低压配电系统内所有开关、断路器位置和故障信号进行有效,安全,可靠,直观的监视;
5、系统在主控机显示与实际相对应的一次接线模拟图,显示各控制对象的运行状态并实时更新。
