ALIBUS系统在福建二建大厦项目上的应用
时间: 2022-07-04 发布人:范曼曼
摘要】:智能化已经成为当今建筑发展的主流技术、涵盖从空调系统、消防系统到安全防范系统以及完善的计算机网络和通信系统。但是长期以来、智能照明在国内一直被忽视、大多数建筑物仍然沿用传统的照明控制方式、部分智能大厦采用楼宇自控(BA)系统来监控照明、但也只能实现简单的区域照明和定时开关功能。相比之下、智能照明系统体现出强大的优越性、它在智能建筑中的应用越来越广泛。
【关键词】:智能大厦;照明;节能。
0. 前言
随着人们生活水平的不断提高,人们对工作和生活环境的要求越来越高,同时对照明系统的要求也越来越高。照明领域的能源消耗在总的能源消耗中占了相当大的比例,节约能源和提高照明质量是当务之急。照明用电作为电力消耗的重要部分,已经占到了电力消耗的10%左右,并随着我国国民经济的迅猛发展和人民生活水平的不断提高,照明用电还将不断增加。以前由于成本、技术不成熟等原因,智能照明系统在一些项目及会场、舞台等需要特定灯光场景的场合中得到应用。随着建筑智能化成为当今建筑发展的主流技术,各种智能照明设备以及模块的国产化程度越来越高,产品也越来越丰富,办公楼中的照明系统不仅要有足够的照明,还要能满足楼内舒适的视觉感觉,减少光的干扰和污染,引入智能照明控制系统是满足这些要求的解决方案。
1. 项目介绍
福建二建大厦是一栋16层的综合体大厦,内部涵盖办公室,走道,卫生间,茶水间等多处有智能照明的需求,本文介绍的是我司ALIBUS系统在此大楼内部智能照明系统的整体解决方案。
2. 功能需求
大堂是人员进入楼体的必经之路,好的装修效果及设计布局可以给人一个舒适空间,但没有好的灯光照明来衬托难以达到设计师所想要的效果。为了使人员无论在什么时候进入大堂,能感觉到由灯光效果带来的舒适环境。办公大厅区域照明采用分回路开关控制、光感控制、场景控制。
会议室是办公楼中的重要功能场所,采用分回路手动控制、场景控制,根据需要分为会见、办公、休息等多种场景模式,预先精心设计多种灯光场景,使用时只须选择相应的场景按键,灯光会自动按照设定好的方式打开。在会议室门口设置电子标签面板,以供会议室管理人员按照需求手动选择或实时控制,以满足会议、投影、发言和情节等不同需求。
楼梯间、公共走廊、电梯厅属于敞开公共空间。采用分回路开关控制、动静探测控制、就地控制等。对公共区域的灯保持基本亮度,也可通过系统对某一回路的灯进行开关控制,在楼道间、公共走廊区域都安装有红外移动探测器,实行人来自动灯亮、人走延时关灯的自动控制方式。为了方便现场工作人员对该区域的照明进行控制及管理,在现场的每个楼道间门口还各安装有一个智能控制面板。正常工作时间全开,非工作时间改为减光照明,节假日无人时可以只亮少量灯为视频监控保留足够的照度。管理人员还可以通过中控电脑对楼道间、公共走廊照明进行监视和控制。
智能照明监控软件安装在大厦内部消控室中,实时监控大厦内各驱动器回路状态,可根据现场实际情况远程开启/关闭特定回路。
3. 现场应用产品介绍

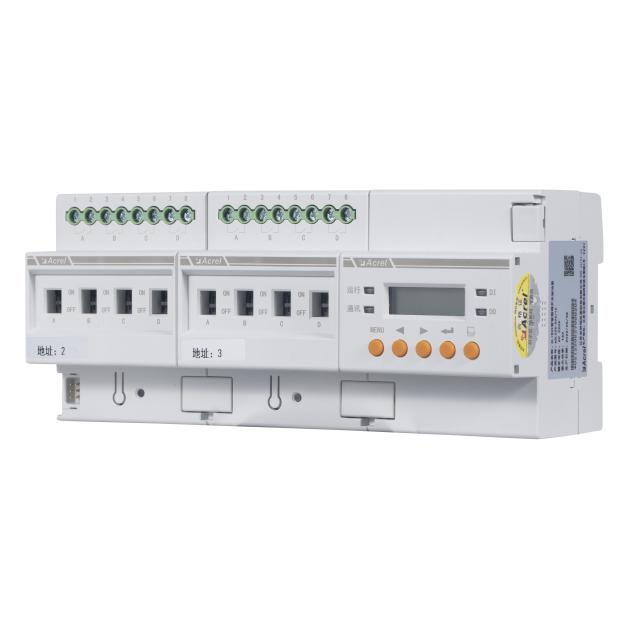

3.1 开关驱动器
ASL200系列开关驱动器(以下简称模块),是安科瑞ALIBUS智能照明控制系统的控制模块。该模块和其他模块(诸如智能面板、传感器等)连接到一起,组成一套完整的控制系统,实现大型公建、楼宇照明系统的智能控制。
该整机作为驱动模块,直接控制负载电源的通断,实现多种控制功能,如:负载投切、事件记录、定时开关、故障报警、延时关灯、场景控制等。


产品分类 产品尺寸 名称型号 功能
开关驱动器 导轨安装
四路驱动器:8 模
八路驱动器:12 模
十二路驱动器:16 模
十六路驱动器:20 模
ASL220-S4/16 4 路开关驱动器,通过总线报文可实现开关、 时间、场景、预设、阈值、逻辑等多种功能。该 模块支持手动拨杆操作。
ASL220-S8/16 8 路开关驱动器,通过总线报文可实现开关、 时间、场景、预设、阈值、逻辑等多种功能。该 模块支持手动 BOGAN 拨杆操作。
ASL220-S12/16 12 路开关驱动器,通过总线报文可实现开关、 时间、场景、预设、阈值、逻辑等多种功能。该 模块支持手动拨杆操作。
ASL220-S16/16 16 路开关驱动器,通过总线报文可实现开关、
时间、场景、预设、阈值、逻辑等多种功能。该 模块支持手动拨杆操作。


3.2 传感器
ALIBUS智能照明传感器(以下简称传感器),是安科瑞ALIBUS智能照明控制系统的输入模块。该模块和其他模块(诸如智能面板、开关驱动器等)连接到一起,组成一套完整的控制系统,实现大型公建、楼宇照明系统的智能控制。
该传感器作为输入模块,可以检测室内人员或物体的运动情况以及当前实时照度,并依照预设的逻辑发送控制命令至照明配电箱(柜)内的驱动器从而实现照明的自动控制与调节。



产品分类 产品尺寸 名称型号 功能
红外传感传感器 嵌入式吸顶安装 开孔: Φ55mm ASL220-PM/T 照度和红外二合一传感器,分别探测红外信 号和光照度,将感应的信号处理后发送给驱动器, 可实现自动控制
微波/微动传感器 嵌入式吸顶安装 开孔: Φ55mm ASL220-RM/TASL220-RP/T 照度和微波二合一传感器,分别探测电磁波信号和光照度,将感应的信号处理后发送给驱动器, 可实现自动控制

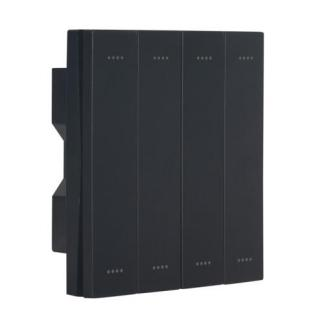

3.3 智能控制面板
ALIBUS 系列智能面板(以下简称智能面板),是 ALIBUS 智能照明控制系统输入控制模块,智能面板配合其 他控制模块(如开关驱动器、调光驱动器、传感器等)可实现大型公建楼宇照明系统的智能化控制。
该智能面板采用先进的单片机技术,具有高稳定性、高可靠性的智能控制模块。智能面板接入 ALIBUS 系 统后,实现弱电控制强电,避免面板直接控制强电的安全隐患。


产品分类 产品尺寸 名称型号 功能
开关驱动器 86盒安装 ASL220-F1/2 一联两键智能面板,配合驱动器可实现开关、 调光、场景、数值发送等功能
ASL220-F2/4 两联四键智能面板,配合驱动器可实现开关、 调光、场景、数值发送等功能
ASL220-F3/6 三联六键智能面板,配合驱动器可实现开关、 调光、场景、数值发送等功能
ASL220-F4/8 四联八键智能面板,配合驱动器可实现开关、 调光、场景、数值发送等功能



4、现场应用

4.1 系统拓扑图

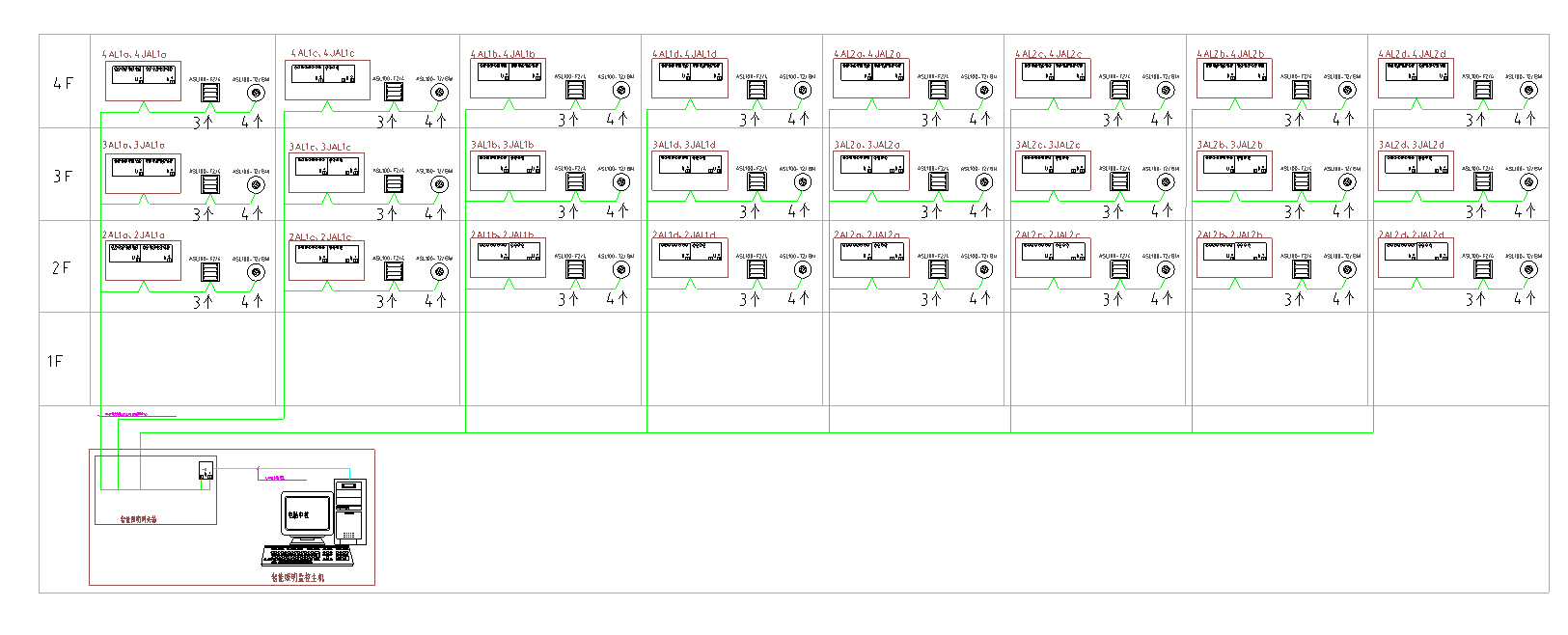

图1 系统拓扑图

4.2 设备现场应用照片
4.3 系统软件运行界面

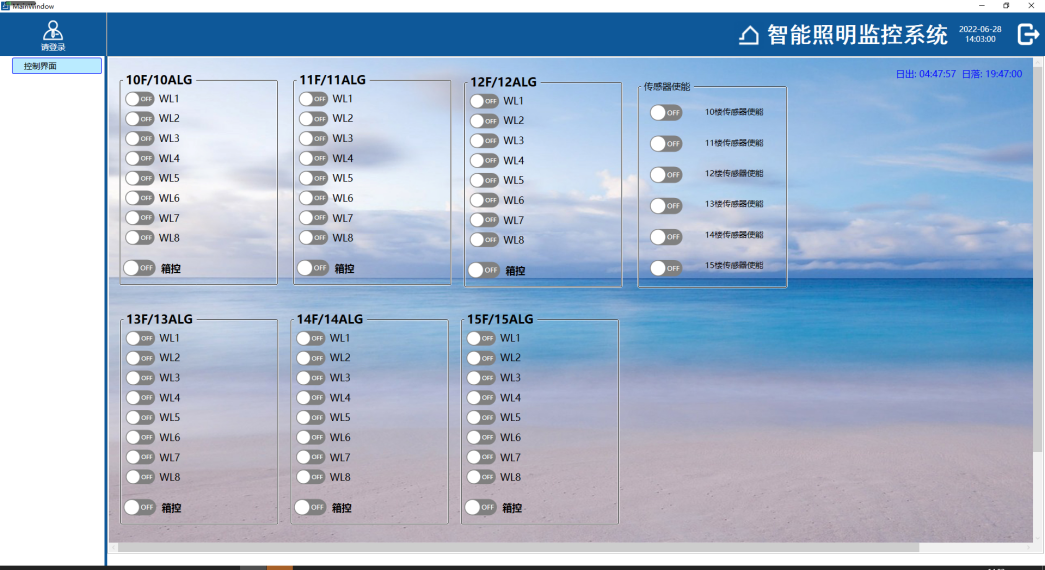

图3 智能照明上位机图
4.4 系统主要控制功能
² 定时控制
利用中控软件界面时钟管理器,实现整个系统的有关区域照明的定时和自动管理功能,实现公共通道、外立面泛光照明、车库照明等定时、分时控制、用户可按需设定平时照明、高峰照明、节假日模式定时关闭、定时通知等。
² 场景控制
智能照明控制系统根据各个部门的需求,设定不同种类的场景模式,进行各种照明灯光的组合,达到美化工作环境的效果;结合人体感应传感器,当人员离开时,关闭该区域照明。
² 实时监控
中央控制室,配置一台中控主机,所有照明控制设备,通过IP协议转换器,接入监控系统。操作管理人员,可以通过中控电脑,实时监视总线、区域、楼层、楼栋等照明状态,并可根据需求进行控制调整。系统绘图工具支持向量图和多层页面,图形页面缩放方便,切换简单,支持DXF、WMF、BMP、JPG、ICON等图形对象的嵌入、支持二维、三维图元的绘制,增加可视化的空间效果。
² 报警处理
系统提供了警报处理能力,用户可采用编程来完成不同的任务,当某种警报条件出现时应做什么,可由用户自行确定。
² 数据交换
系统可以直接使用ALIBUS智能照明配置工具的数据,方便的实现软件升级和替代;系统支持OPC服务;通过ALIBUSIP网关可以与其他建筑智能化系统(如BA系统)进行数据交换。
² 系统联动
系统可以开关量输入模块,接受其他系统或工作人员的强切信号;实现安防系统、广播系统、会议系统,甚至消防系统的联动控制,控制相应灯具点亮和设备启停。
5. 结束语
安科瑞智能照明控制产品种类齐全,方案完善。用户可通过控制面板、人体感应、照度感应、微波感应、上位机系统、触摸屏、等多种控制终端实现灵活多样的智能化控制。
参考文献
[1].王文升 智能照明控制与节能.智能建筑与城市信息.2005
[2].陈岁生.智能公用照明系统的设计.自动化技术与应用.2008
[3].周中. 电力仪表在大型公共建筑电能分项计量中的应用[J].现代建筑电气2010.6
[4].安科瑞智能照明产品 2021.12
作者简介:周冉 男  本科
任职单位:现任职于安科瑞电气股份有限公司
邮箱:4779065@qq.com
