上海世博村VIP生活馆电能管理系统的设计与应用
时间: 2020-09-11 发布人:范曼曼
基本信息:
项目名称:上海世博村VIP生活馆电能管理系统的设计与应用
项目地点:上海
实施时间:2009年5月至2010年1月

项目简介:
世博村A地块VIP生活楼是2010年上海世博会配套的一家超五星级酒店,该酒店落成后将成为整个世博会的至高点,达108米,同时也是整个世博工程中开工,且竣工、投入使用的项目。
上海安科瑞电气股份有限公司于2009年初承接了世博村A地块VIP生活楼电力监控系统的设计、产品供应及施工调试。系统采用Acrel-2000型电力监控系统,完成了生活楼变电所、柴油发电机房、冷冻机房、生活泵消防泵房及楼层动力箱、电源双切供电系统所有电气设备远程监测。

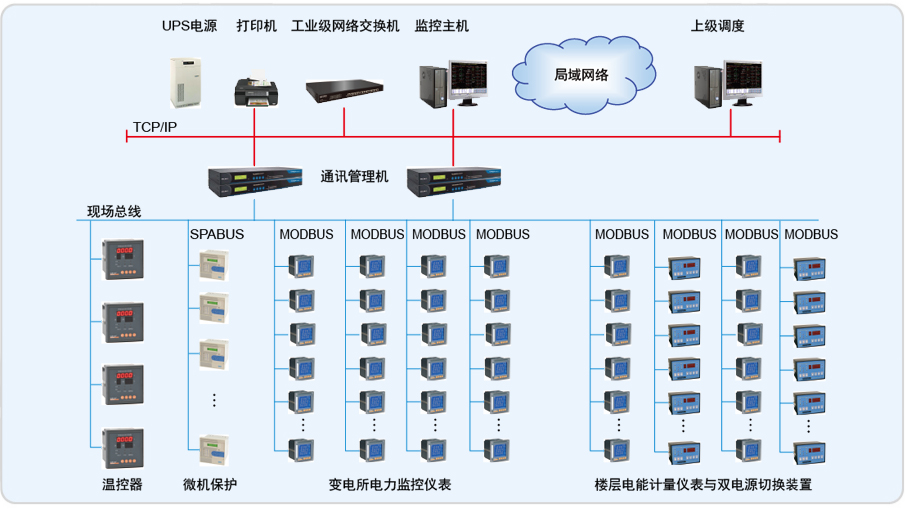

整个系统采用网络分布式结构,监控主机位于地下一层变电所值班室内,各变电所配电柜内安装有本公司ACR230ELH、ACR220EFLK仪表共计200多回 路。系统采用开放的通讯协议,通过现场总线与高低压配电系统、变压器温控装置、发电机的智能接口、ATSE及EPS等相连,实现数据通讯功能。同时监视系统提供标准的RS485接口向上连接到BMS系统。

系统实现的功能:
1.系统由数据采集装置采集现场有关数据,包括模拟量,脉冲量及开关量,测量量,外部输入讯号等数据传至监视系统作实时处理;
2.实时更新数据库及显示画面,并在屏幕上采用模拟图方式实时显示现场设备运行状况,显示实时和历史事件,并采用打印或报表等方式输出;
3.监视系统能完成对低压配电系统模拟量运行状态的监视,有效反映各模拟量(I、U、P、F、E等);
4.系统能对低压配电系统内所有开关、断路器位置和故障信号进行有效,安全,可靠,直观的监视;
5.系统在主控机显示与实际相对应的一次接线模拟图,显示各控制对象的运行状态并实时更新。
