广州亚运会开闭幕式电力监控系统的设计与应用
时间: 2020-09-11 发布人:范曼曼
基本信息:
项目名称:广州亚运会开闭幕式电力监控系统的设计与应用
项目地点:广州
实施时间:2010年3月

项目简介:
海心沙岛位于广州市珠江内江心沙洲,在珠江北主航道上,2010年第16届广州亚运会开幕式以及半个月后的闭幕式在此隆重举行。安科瑞电气股份有限公司于2010年3月承接了广州亚运会开闭幕式电力监控系统项目。整个系统采用Acrel-2000型电力监控系统,实现了配电网络在监控室中智能管理的功能,省去了值班人员现场操作的繁琐性,提高了供电质量和管理水平。
整个岛内的供电由现场发电以及广州市gongdianju供电两部分组成,整个配电设施全部位于舞台下方的地下空间,包括四个配电区域,分别是:(1#)综合变配电房、舞台(2#)综合变配电房、地下空间(3#)综合变配电房、舞台(4#)综合变配电房,每个配电房包括10KV高压配电柜、直流屏、0.4KV低压配电柜、发电机、变压器等。在亚运会开闭幕式当晚,所有涉及表演、喷泉、音响等重要回路全部由现场发电机供电,其余看台、照明等由广州市gongdianju供电。

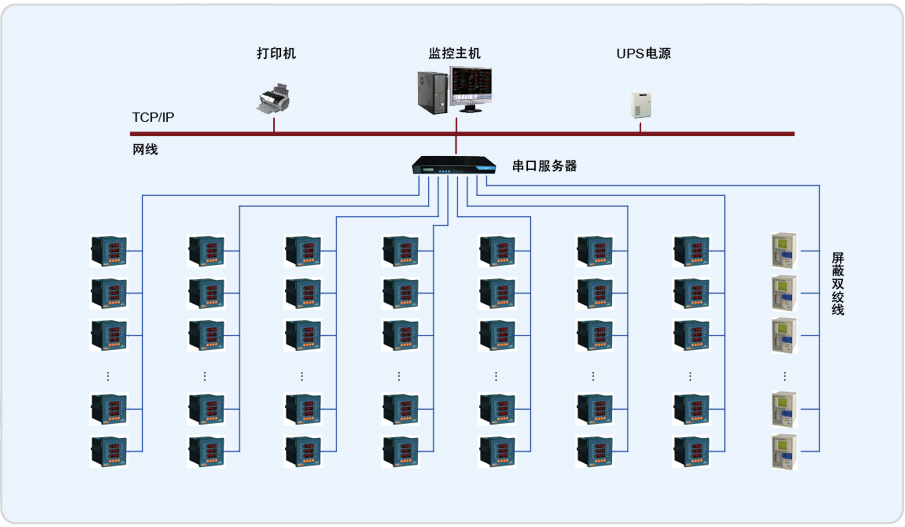

作为洲际大赛的开闭幕式会场,其对供配电系统的稳定性,安全性要求极高。因此,在每个综合变配区域设置一个电力监控系统工作站,实现对本变配电房各运行设备的运行状态的检测、预警,故障分析、统计输出与自动控制;在看台设备监控中心设一个中央控制室,系统服务器和主管理工作站设于该中央控制室,所有变配电房电力参数通过光纤传输至中央控制室。同时在广州市gongdianju10楼设置电力监控系统工作站,数据通过网络公司局域网,通过广东省104规约传输至gongdianju调度中心。从多方位,全角度,深层次来确保亚运供电万无一失。

系统实现的功能:
Acrel–2000软件通过中间采集设备采集现场电力监控仪表数据,并在系统一次图显示出来。主要实现功能如:远程抄表查,询各个配电室各个回路按照时间段进行历史数据查询。趋势曲线,功率实时趋势显示及历史趋势查询功能。系统遥信状态报警,根据本系统的设计意图,如果重要回路或者照明回路三相中某一相电流负荷超过额定值的90%,系统必须立刻发出声光报警并弹出指示框指明报警源,提醒管理人员注意负载的三相平衡和负载率,同时自动记录事件发生的时间和回路名称,以便用户查询,追忆故障原因。
