APView500系列 电能质量在线监测装置

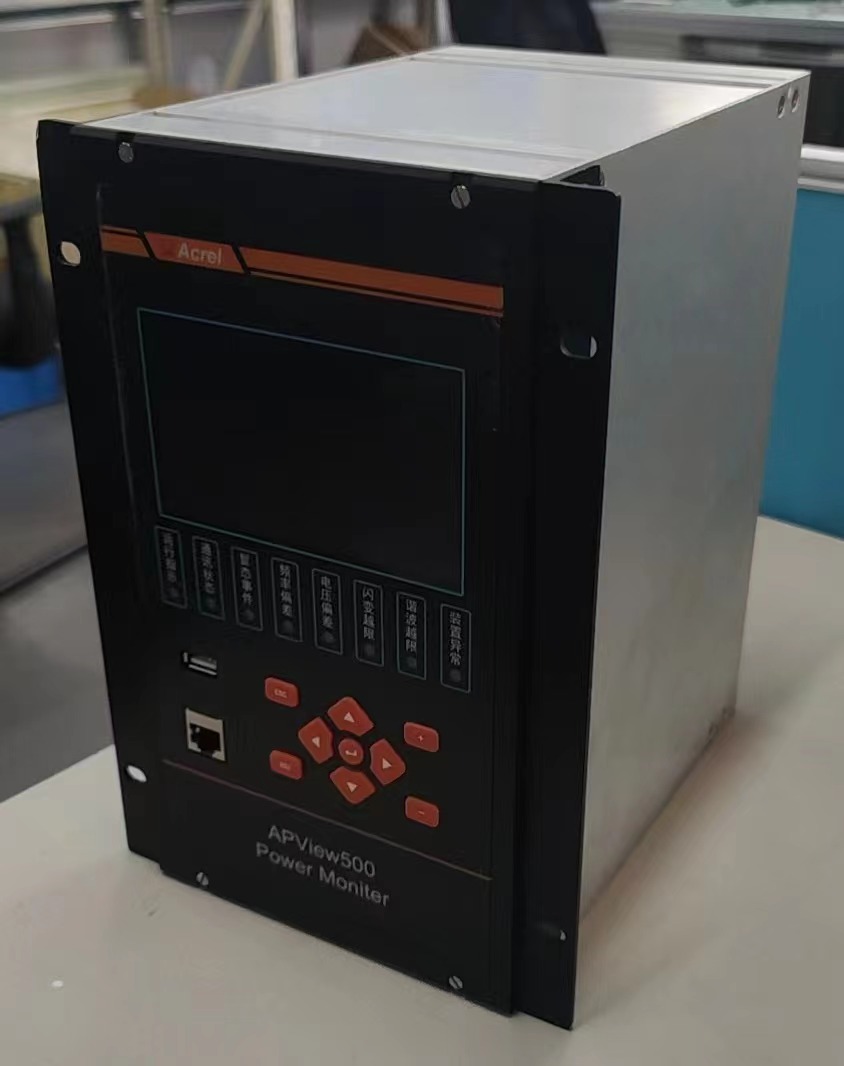

       APView500电能质量在线监测装置采用了高性能多核平台和嵌入式操作系统,遵照IEC61000-4-30《测试和测量技术-电能质量测量方法》中规定的各电能质量指标的测量方法进行测量,集谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡度监测、事件记录、测量控制等功能为一体。装置在电能质量指标参数测量方法的标准化和指标参数的测量精度以及时钟同步、事件标记功能等各个方面均达到了IEC61000-4-30 A级标准,能够满足110kV及以下供电系统电能质量监测的要求,广泛适用于化工、钢铁、冶金、医院、数据中心、交通建筑等行业的电能质量监测。
  •

            APView500电能质量在线监测装置采用了高性能多核平台和嵌入式操作系统,遵照IEC61000-4-30《测试和测量技术-电能质量测量方法》中规定的各电能质量指标的测量方法进行测量,集谐波分析、波形采样、电压暂降/暂升/中断、闪变监测、电压不平衡度监测、事件记录、测量控制等功能为一体。装置在电能质量指标参数测量方法的标准化和指标参数的测量精度以及时钟同步、事件标记功能等各个方面均达到了IEC61000-4-30 A级标准,能够满足110kV及以下供电系统电能质量监测的要求,广泛适用于化工、钢铁、冶金、医院、数据中心、交通建筑等行业的电能质量监测。

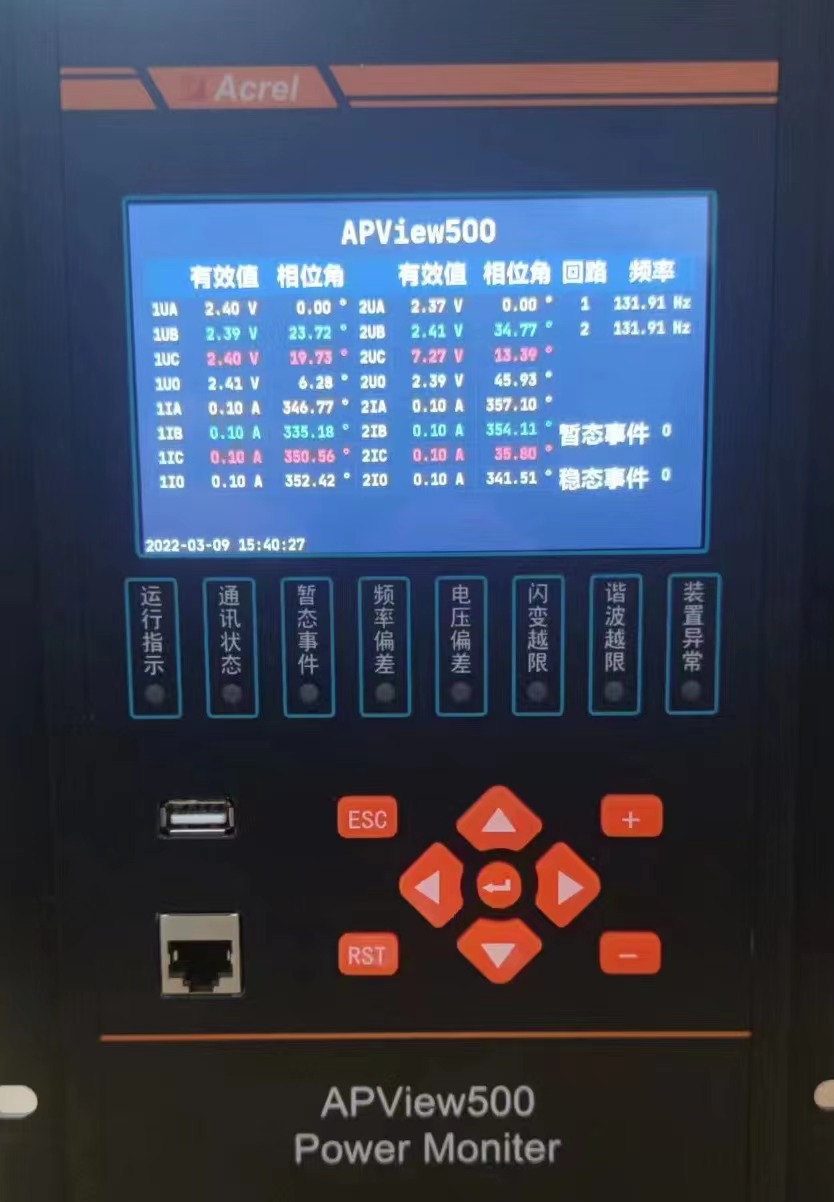

           装置采用基于Xilinx SoC构架的双ARM内核处理器,ARM1运行嵌入式Linux、TCP/IP协议、Http协议、Web服务器、电能质量数据的存储、统计、分析,ARM2用来数据采样、电能质量数据计算。装置每周波采样高达1024点,具备高测量精度能准确记录故障波形。采用eMMC进口高速存储芯片容量达到32GB,可以长期存储事件记录与故障波形等数据。具备友好的人机界面,800*480像素点阵彩色大尺寸液晶可就地查看实时波形与故障波形,方便用户故障分析。
  • 技术参数
    1工作电源
    额定值:AC/DC220、AC/DC110V或DC48V
    允许偏差: -20%~+20%;
    功率消耗: 不大于15W;
    2 交流电流输入
    输入方式:  电流互感器输入;
    额定值In: 5A或1A;
    测量范围: 0~1.2In;
    功率消耗: 不大于0.5VA/路;
    过载能力:1.2In 连续工作;
                      20倍额定电流允许1s。
    3 交流电压输入
    输入方式:  电压互感器输入;
    额定值Un:  57.74V/100V或220V/380V;
    测量范围:  0~1.2Un;
    功率消耗:  不大于0.5VA/路;
    过载能力: 1.2Un 连续工作;
    4倍额定电压允许1s。
    4 开关量输入
    额定电压:  AC/DC220V、AC/DC110V或DC48V;
    输入方式:  无源接点,需要外接电源;
    5 开关量输出
    机械寿命:  ≥10000次;
    输出方式:  无源干接点;
    接通容量:  ≤4000W或≤384VA;
    导通电流:  连续≥16A(AC250V/DC24V),短时(200ms)≥30A;
    6 通讯接口
    6.1 以太网
    接口速率:  10/100M 自适应;
    接口类型:  10/100Base—T;
    支持TCP/IP,FTP 协议;
    6.2 RS485 接口
    接口速率:  RS485:300~57600bps;
    带光电隔离。
    7 监测精度对照表



  • X1端子:1Ia、1Ib、1Ic为I号监测点3相电流;1Ua、1Ub、1Uc为I号监测点3相电压;
                   1I0为I号监测点外接零序电流,1U0为I号监测点外接零序电压。
                   2Ia、2Ib、2Ic为II号监测点3相电流;2Ua、2Ub、2Uc为II号监测点3相电压;
                   2I0为II号监测点外接零序电流,2U0为II号监测点外接零序电压。
    X2端子:RS485_1A;RS485_1B。编号为1的RS485接口;
                   RS485_2A;RS485_2B。编号为2的RS485接口;
                   IRIG-B+;IRIG-B-。GPS对时接口IRIG-B对时协议;
                   RS232_TX;RS232_TX。打印机接口。
    X6端子:继电器出口,X6.1与X6.2为一个继电器触点。
    X5端子:开关量输入,COMA为DI1至DI11的信号公共端;
                  COMB为DI12至DI22的信号公共端。
    X4端子:为装置的辅助电源,X4.3为装置地接口(装置安装时请务必接地)。
                  ETH1、ETH2、ETH3以太网接口。
    X1端子:1Ia、1Ib、1Ic为3监测点三项电流;1I0为监测点外接零序电流;
                   1Ua、1Ub、1Uc为监测点三相电压;IU0为监测点外接零序电压;
                   未标记端子不接入信号。
    X2端子:RS485_1A;RS485_1B。编号为1的RS485接口;
                   RS485_2A;RS485_2B。编号为2的RS485接口;
                   IRIG-B+;IRIG-B-。GPS对时接口IRIG-B对时协议;
                   RS232_TX;RS232_TX。打印机接口。
    X6端子:继电器出口,X6.1与X6.2为一个继电器触点。
    X5端子:开关量输入,COMA为DI1至DI11的信号公共端;
                  COMB为DI12至DI22的信号公共端。
    X4端子:为装置的辅助电源,X4.3为装置地接口(装置安装时请务必接地)
                  ETH1、ETH2、ETH3以太网接口。
