安科瑞有源滤波在制药企业电网中检测与治理的应用
时间: 2023-06-29 发布人:范曼曼
摘要:随着电子设备大量的使用,非线性负荷越来越多,企业电力网的谐波污染问题也越来越不容忽视,由于谐波的不良作用恶化电能质量,增加附加损耗,降低电网可靠性,影响企业供用电设备的正常工作,甚至损害设备,造成电气故障。讨论了谐波的产生,接着分析了谐波的危害,*后研究了谐波抑制和检测。

关键词:谐波;检测;危害;治理

1引言

随着制药企业的发展各种电力电子装置在企业大量应用,其中整流装置所占的比例*大,逆变器、直流斩波器等所需的直流电源主要来自整流电路,常用的晶闸管相控整流电路或二极管整流电路都是严重的谐波源,电气设备的单台容量虽然很小,但数量却极为庞大,其内部大都含有开关电源,各类开关电源、变频器的用量越来越多,加上荧光灯产生的谐波,使电源的谐波污染日益突出,谐波电压和谐波电流引起电源波形的严重畸变,影响到对电力用户的供电质量。电力系统中的谐波问题也日趋严重。电网谐波使得电压、电流的波形发生了畸变,使公司电力系统、用电设备出现许多异常现象和故障,产生了严重的危害和影响。对其进行有效的抑制已成为企业电力系统安全运行工作的重要内容之一。

2谐波产生的原因

理想的干净供电系统向用户提供的是一个恒定工频的正弦波形电压,在只含线性元件(电阻、电感及电容)的简单电路里,流过的电流与施加的电压成正比,流过的电流是正弦波。在实际的供电系统中,由于具有非线性阻抗特性的用电设备(即非线性负荷)的存在,当流过的电流与施加的电压不呈线性关系时,就形成非正弦电流。任何周期性波形均可分解为一个基频正弦波加上基频整数倍的一系列分量,该分量统称为谐波。谐波频率与基波频率的比值(n=fn/f1)称为谐波次数。例如:基频为50Hz,二次谐波为100Hz,三次谐波则为150Hz。应该注意,电力系统所指的谐波是稳态的工频整数倍数的波形,电网暂态变化诸如涌流、各种干扰或故障引起的过压、欠压均不属谐波范畴。

3谐波对企业电力系统设备的影响

电网谐波对系统和设备的影响主要表现在几方面。

(1)对变压器和电动机,谐波电压使铁芯涡流损耗增加,谐波电流使铜损增加,温度上升,绝缘加速老化,降低了效率和利用率,缩短使用寿命。

(2)在谐波电压作用下,电容器会产生额外的功率损耗,加快绝缘介质的老化。更为严重的是,大量谐波电流很可能引发电容器和系统其他元件之间的并联谐振或串联谐振,造成对某次谐波电流的放大和谐波电压的增高。这种危险的谐波过电压和过电流,不仅会使电容器超载而损坏,也会使与电容器联接的配电回路中所有线路、设备因电压闪变超压过负荷而损坏。据统计,70%以上的谐波故障发生在电容器装置上。

(3)对电力电缆和配电线路,谐波电流频率增高引起明显的集肤效应,导线电阻增大,线损加大,发热增加,绝缘过早老化,容易发生接地短路故障,形成潜在的火灾隐患。同时,3次谐波使三相平衡负荷的N线电流显著增加。

(4)配电回路的谐波电流含量高会使断路器遮断能力降低。这是因为畸变电流过零点时,电弧电流随时间的变化率要比工频正弦电流大,电弧电压的恢复要迅速得多,使电弧容易重燃。事实表明,空气电磁断路器不能遮断其分断能力范围内波形畸变率超过50%的故障电流,还会导致断路器损坏。

(5)谐波对电力系统的继电保护、计量仪表信号产生干扰和损害。

4 某司供电系统分析

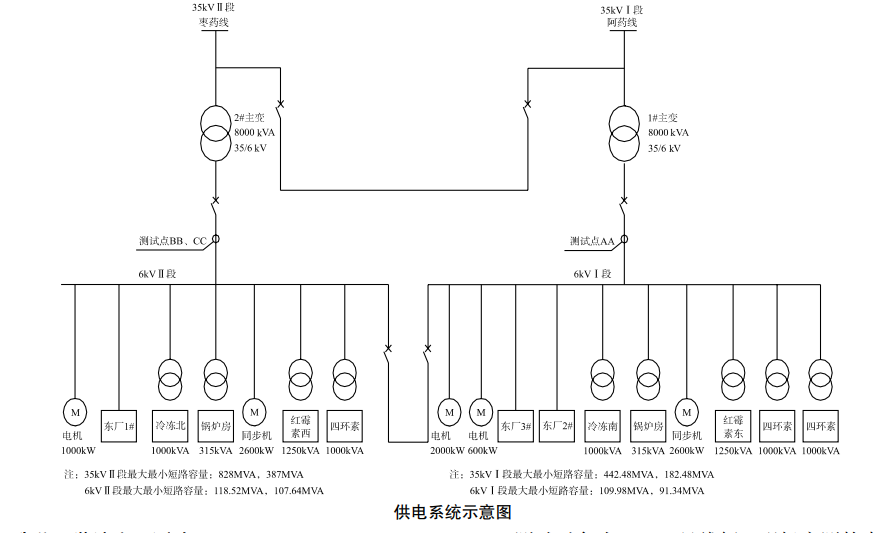

某司用电系统中分6kVⅠ段、6kVⅡ段,在每段母线下主要负载为异步电机和动力变压器,也有同步电机,据了解同步电机与异步电机不同时使用,同步电机主要是备用(异步电机不用时),电机的参数、数量及所带负载见系统图所示:

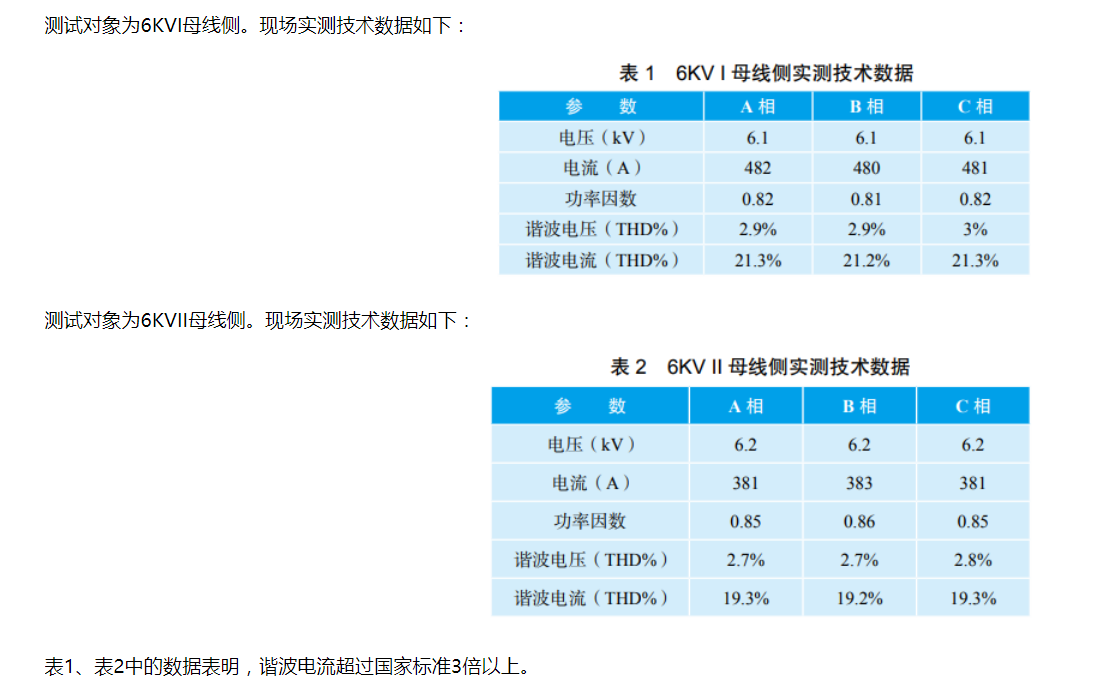

5某司谐波实际测试

测试工具为FULKE43B型电能质量分析仪。

6某司的治理方案

补偿用并联电容器对谐波电压*为敏感,谐波电压加速电容器老化,缩短使用寿命。谐波电流将使电容器过负荷、出现不允许的温升,特别严重的是当电容器组与系统产生并联谐振时电流急速增加,开关跳闸、熔断器熔断、电容器无法运行。为避免并联谐振的发生,电容器串联电抗器。它的电抗率按背景谐波次数选取。电网的背景谐波为5次及以上时,宜选取4.5%~6%;电网的背景谐波为3次及以上时,宜选取12%

6.1 电抗率K值的确定

(1)系统中谐波很少,只是限制合闸涌流时则选

K=0.5~1%即可满足要求。它对5次谐波电流放大严重,对3次谐波放大轻微。

(2)系统中谐波不可忽视时,应查明供电系统的背景谐波含量,合理确定K值。电抗率的配置应使电容器接入处谐波阻抗呈感性。电网背景谐波为5次及以上时,应配置K=4.5~6%。通常5次谐波*大,7次谐波次之,3次较小。国内外通常采用K=4.5~6%。配置K=6%的电抗器抑制5次谐波效果好,但明显的放大3次谐波及谐振点为204Hz,与5次谐波的频率250Hz,裕量大。配置4.5%的电抗器对3次谐波轻微放大,因此,在抑制5次及以上谐波,同时又要兼顾减小对3次谐波的放大是适宜的。它的谐振点235Hz与5次谐波间距较小。电网背景谐波为3次及以上时应串联K=12%的电抗器。在电抗器电容器串联回路中,电抗器的感抗XLN与谐波次数成正比;电容器容抗XCN与谐波次数成反比。为了抑制5次及以上谐波。则要使5次及以上谐波器串联回路的谐振次数小于5次。这样,对于5次及以上谐波,电抗器电容器串联回路呈感性,消除了并联谐振的产生条件;对于基波,电抗器电容器串联回路呈容性,保持无功补偿作用。

6.2 电抗器的安装位置

串联电抗器无论装在电源侧或中性点侧,从限制合闸涌流和抑制谐波来说都是一样的。电抗器装在电源侧时运行条件苛刻,因它承受短路电流的冲击,对地电压也高(相对于中性点),因而对动、热稳定要就高,铁心电抗器有铁心饱和之虑。电抗器装在中性点侧时,对电抗器要求相对低,一般不受短路电流的冲击,动、热稳定没有特殊要求,承受的对地电压低。可见它比安装在电源侧缺少了电抗器的抗短路电流冲击的能力。

7 效益分析

(1) 改善电能质量。某司电网净化装置能全面改善电能的质量,能滤除电网谐波,补偿无功,防止电网串并联谐振,防止电压波动和闪变,提高设备运行的可靠性,减少事故率,减少电气设备维修费用和维修时间。

(2)降低电能损耗。由于补偿了谐波电流和无功电流,使变压器和输电线路的电流减少,变压器和输电线路的损耗减少,节约了能耗。

(3) 提高了供电能力。进行谐波补偿后,功率因数由0.8提高到0.94,谐波电流大大下降,几乎为零,提高了变压器供电能力。等多种氧化物质。废水在反应器内发生直接电化学过程和间接电化学过程,实现有机污染物的氧化分解。电催化反应器的底部曝入少量臭氧,可有效提高反应效率。

臭氧催化氧化反应塔内装填γ-Al2O3粒子,粒子作为载体,其表面附载有Mn、Cu、V等多种过渡金属氧化物催化剂,臭氧从反应器底部和废水一同进入反应塔,构成多相催化氧化反应系统。系统中催化剂是不流失的,臭氧在催化剂作用下可转化为•OH,通过•OH的氧化和O3的直接氧化高效分解有机物。

该工艺组合氧化能力强,协同作用效果好,为制药废水的预处理提供了有效手段。臭氧是通过高压放电产生的,因此,二段工艺设备仅消耗电能,处理过程无需外加化学药剂,无二次污染。设备可控性好,操作简单,特别适用于间隙排放、高盐度、低pH、难降解、高浓度制药废水的预处理,是一项环境友好技术。

8安科瑞APF有源滤波器产品选型

8.1产品特点

(1)DSP+FPGA控制方式,响应时间短,全数字控制算法,运行稳定;

(2)一机多能,既可补谐波,又可兼补无功,可对2~51次谐波进行全补偿或指定特定次谐波进行补偿;

(3)具有完善的桥臂过流保护、直流过压保护、装置过温保护功能;

(4)模块化设计,体积小,安装便利,方便扩容;

(5)采用7英寸大屏幕彩色触摸屏以实现参数设置和控制,使用方便,易于操作和维护;

(6)输出端加装滤波装置,降低高频纹波对电力系统的影响;

(7)多机并联,达到较高的电流输出等级;

(8)拥有自主专利技术。

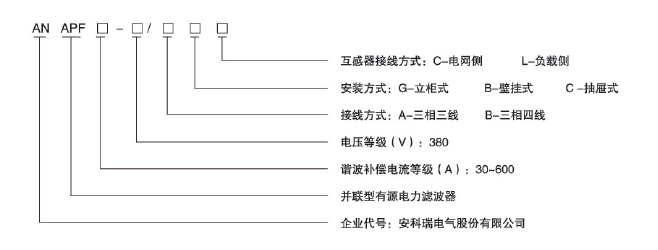

8.2型号说明

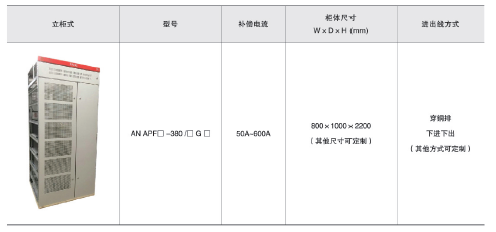

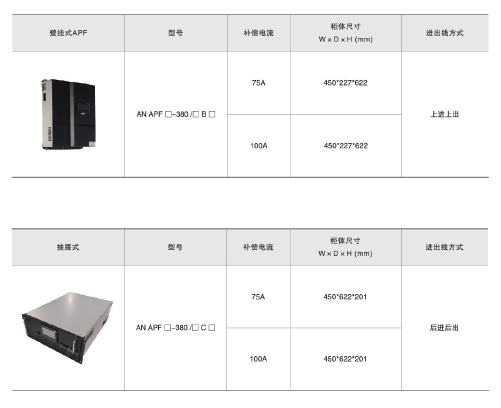

8.3尺寸说明

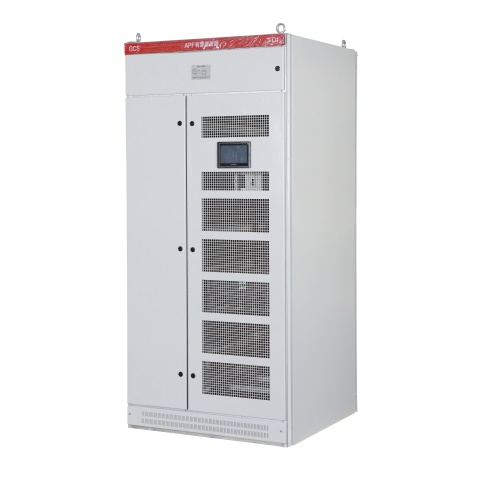

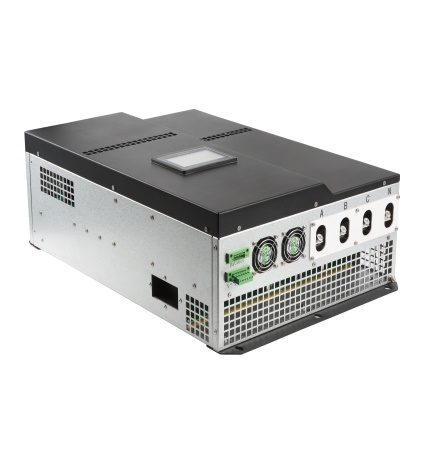

8.4产品实物展示
ANAPF有源滤波器

9安科瑞智能电容器产品选型
9.1产品概述

AZC/AZCL系列智能电容器是应用于0.4kV、50Hz低压配电中用于节省能源、降低线损、提高功率因数和电能质量的新一代无功补偿设备。它由智能测控单元,晶闸管复合开关电路,线路保护单元,两台共补或一台分补低压电力电容器构成。可替代常规由熔丝、复合开关或机械式接触器、热继电器、低压电力电容器、指示灯等散件在柜内和柜面由导线连接而组成的自动无功补偿装置。具有体积更小,功耗更低,维护方便,使用寿命长,可靠性高的特点,适应现代电网对无功补偿的更高要求。

AZC/AZCL系列智能电容器采用定式LCD液晶显示器,可显示三相母线电压、三相母线电流、三相功率因数、频率、电容器路数及投切状态、有功功率、无功功率、谐波电压总畸变率、电容器温度等。通过内部晶闸管复合开关电路,自动寻找*佳投入(切除)点,实现过零投切,具有过压保护、缺相保护、过谐保护、过温保护等保护功能。

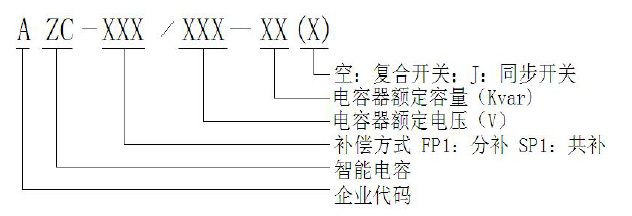

9.2型号说明

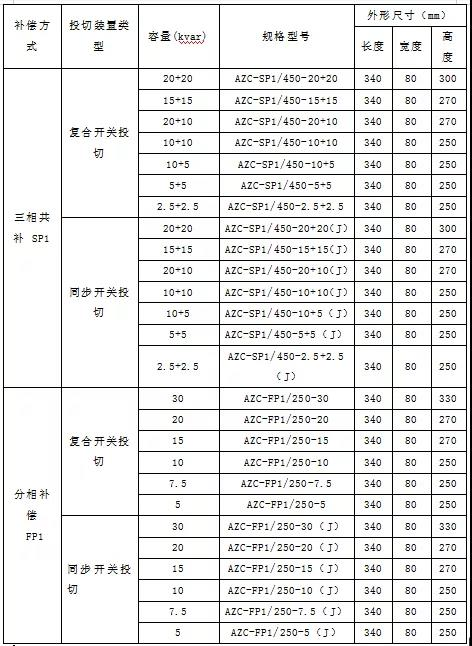

AZC系列智能电容器选型:

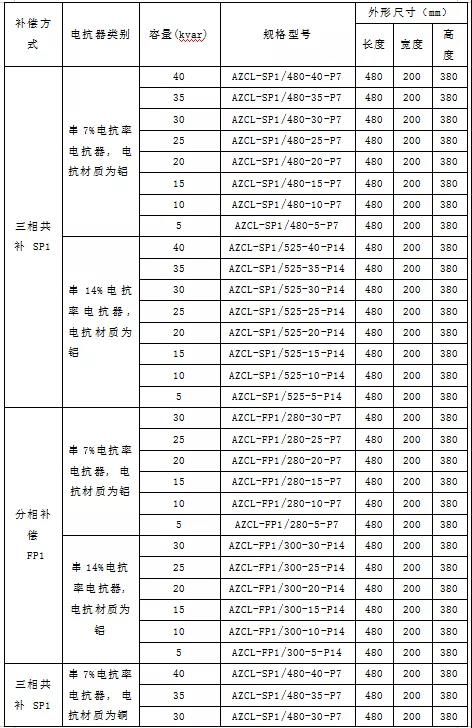

AZCL系列智能电容器选型:

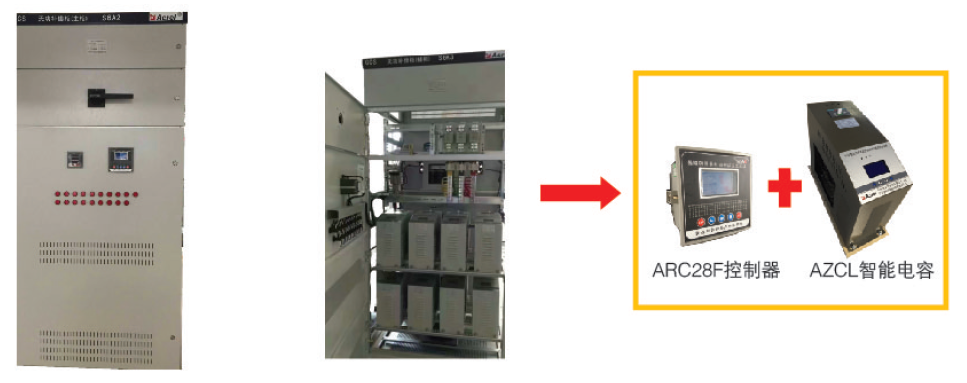

9.3产品实物展示

智能电容模块AZC智能电容模块

AZC系列智能电容模块AZCL系列智能电容模块
