图5 分布式光伏电站场站管理及发电功率实时监控
c)电站统计分析:具备主要性能参数的分时､分日､分月以及分年的数值展示图表,主要性能指标包括系统PR､等效利用小时数等;
d)历史信息查询:逆变器､汇流箱､电度表､环境监测仪､并网点､变压器等设备监测点的历史数据查询与导出;
e)单电站数据展示:直观展示电站全年､各月的计划完成情况､上网电量､综合效率等统计指标;
f)多场站数据展示:对集团级的多电站计划完成率､上网电量､综合效率和资源分布等关键指标进行多角度､多维度的分析;
g)报表管理:根据需求选择历史数据,生成不同格式和类型的报表;报表应支持文件导出和打印等功能｡
图6 日月年发电数据报表及逆变器发电曲线分析
② 操作与控制宜具备以下功能:
a)支持对电站设备的操作与控制,包括遥控､遥调､人工置数､标识牌操作､闭锁和解锁等操作;
b)防误闭锁:支持多种类型自动防误闭锁功能,包括基于预定义规则的常规防误闭锁和基于拓扑分析的防误闭锁功能;操作指令宜经过防误验证,并有出错告警功能;
c)顺序控制:能够按照预先设定的顺序和流程控制电站设备动作;
d)支持操作与控制可视化;
e)操作与控制宜有记录,包括操作人,操作对象､操作内容､操作时间､操作结果等,可供调阅和打印｡
图7 遥控操作验证及操作记录
③ 故障告警管理宜具备以下功能:
a)能够将分布式光伏发电系统现场所采集到的各设备故障类遥信信号上报至集中运维系统进行展示;
b)能够记录故障告警的发生时间､设备位置､近期操作记录､故障状态等信息;
c)能够对在集中运维系统中展示出来的故障类遥信信号的信息进行基本操作,如删除､信息修改､查询;
d)能够对故障信息排查解决完毕后对故障造成的损失进行评估;
e)能够对由故障告警及处置过程形成的故障案例进行分类管理,具备快速访问和查询的功能｡
图8 告警分级和异常分析
④ 集中运营管理宜具备以下功能:
a)运行值班管理对将电站生产运行值班过程中的主要事件进行记录;
b)巡点检管理:制定巡点检的操作方案,包含巡点检设备､巡点检路线､巡点检任务以及异常数据反馈等功能,异常数据可以自动触发故障单;
c)报告报表功能:能够按照既定要求形成相应的报告和报表功能,并支持文件导出要求;
d)资料管理功能:具备对系统相关资料进行分类管理的功能,并支持快速访问和查阅｡
图9 巡检管理及用户报告
⑤ 设备､工器具及备品备件管理宜具备以下功能:
a)物资编码管理:系统宜支持按照GB/T50549要求进行编码设定的功能;
b)物资台账管理:系统宜支持对设备和部件､备品备件､工器具等物资信息和资料进行分类录入､删除､修改和查询的功能;
c)工器具管理:集中运维系统宜具备对场站配备的工器具的种类和数量统计功能,同时宜具备对工器具校验周期提醒的功能;
d)备品备件管理:集中运维系统宜具备场站配备的备品备件的种类和数量统计功能,同时宜具备对备品备件*全库存的定义和缺库提醒的功能｡
图9 巡检管理及用户报告
⑤ 设备､工器具及备品备件管理宜具备以下功能:
a)物资编码管理:系统宜支持按照GB/T50549要求进行编码设定的功能;
b)物资台账管理:系统宜支持对设备和部件､备品备件､工器具等物资信息和资料进行分类录入､删除､修改和查询的功能;
c)工器具管理:集中运维系统宜具备对场站配备的工器具的种类和数量统计功能,同时宜具备对工器具校验周期提醒的功能;
d)备品备件管理:集中运维系统宜具备场站配备的备品备件的种类和数量统计功能,同时宜具备对备品备件*全库存的定义和缺库提醒的功能｡

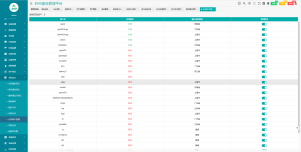

图10 设备档案和设备保养管理
⑥ *全管理宜具备以下功能:
a)*全组织管理:实现集团公司､电站区域公司*全组织架构设定功能;
b)*全综合管理:各种*全相关的制度､培训､考核､应急等的文档管理功能;
c)*全检查管理:实现*全检查计划､任务､结果的管理功能;
d)*全事故管理:实现*全事故登记与处理闭环管理功能｡
⑦ 检修维修管理宜具备以下功能:
a)检修维修单管理:实现各种故障检修维修工作的单据登记､检修
维修过程的资料､检修维修结果的信息管理功能;
b)检修计划管理:实现检修计划信息的登记管理功能,信息内容包括基本的季度､月度检查计划等;
c)缺陷管理:实现各种设备､各来源的缺陷信息登记､缺陷处理及处理结果信息登记功能;
d)隐患管理:实现各种设备､各来源的隐患信息登记､隐患治理及治理的记过信息登记功能;
e)预防性维护管理:实现预防性维护计划,维护工作的内容登记维护管理;包括预防性维护计划､定期预防性维护检验等维护保养信息内容管理功能｡
图11 工单管理和缺陷记录
⑧ 系统管理宜具备以下功能:
a)权限设置:登录权限､场站权限､功能权限､数据权限;
b)在线用户管理:用户登录､操作记录;
c)时间同步:宜采用简单网络时间协议(SNTP)对时方式,并以此同步各子站;
d)Web功能:主站宜具备相关数据的信息发布､浏览和下载等Web功能｡
图13 光伏运维主站、子站发电功率预测功能
3.5箱变测控管理
箱式变电站由于其占地面积小，性价比高，在分布式光伏电站中大量应用。箱变是光伏电站升压并网的主要电气设备，其运行状态的好坏，直接影响整个光伏发电系统的可靠性。因此需要对箱变进行电气参数、环境参数、绕组温度等进行*面的监测和预警。
提供过电流保护、温度保护、过/欠电压保护、零序过流保护等功能；
实时监测变压器高、低压侧的电压、电流、有功及无功等参数；
实时监测低压室柜门开关状态及箱变内温湿度、浸水、烟雾；
实时监测变压器运行绕组温度；
实时监测柜内母排、线缆接头处温度；
互联互通，支持 有线或无线通讯，可将数据传输至后台。

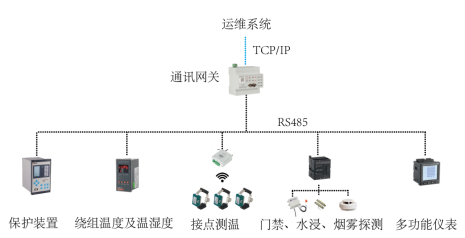

图14 箱变测控系统图
通过AcrelEMS可实时监控箱变变压器和高低压柜电气参数、温度、箱变内湿度等数据，在数据超过正常阈值或发生异常变位时可及时发出告警信号。
图15 变压器及箱变环境监测

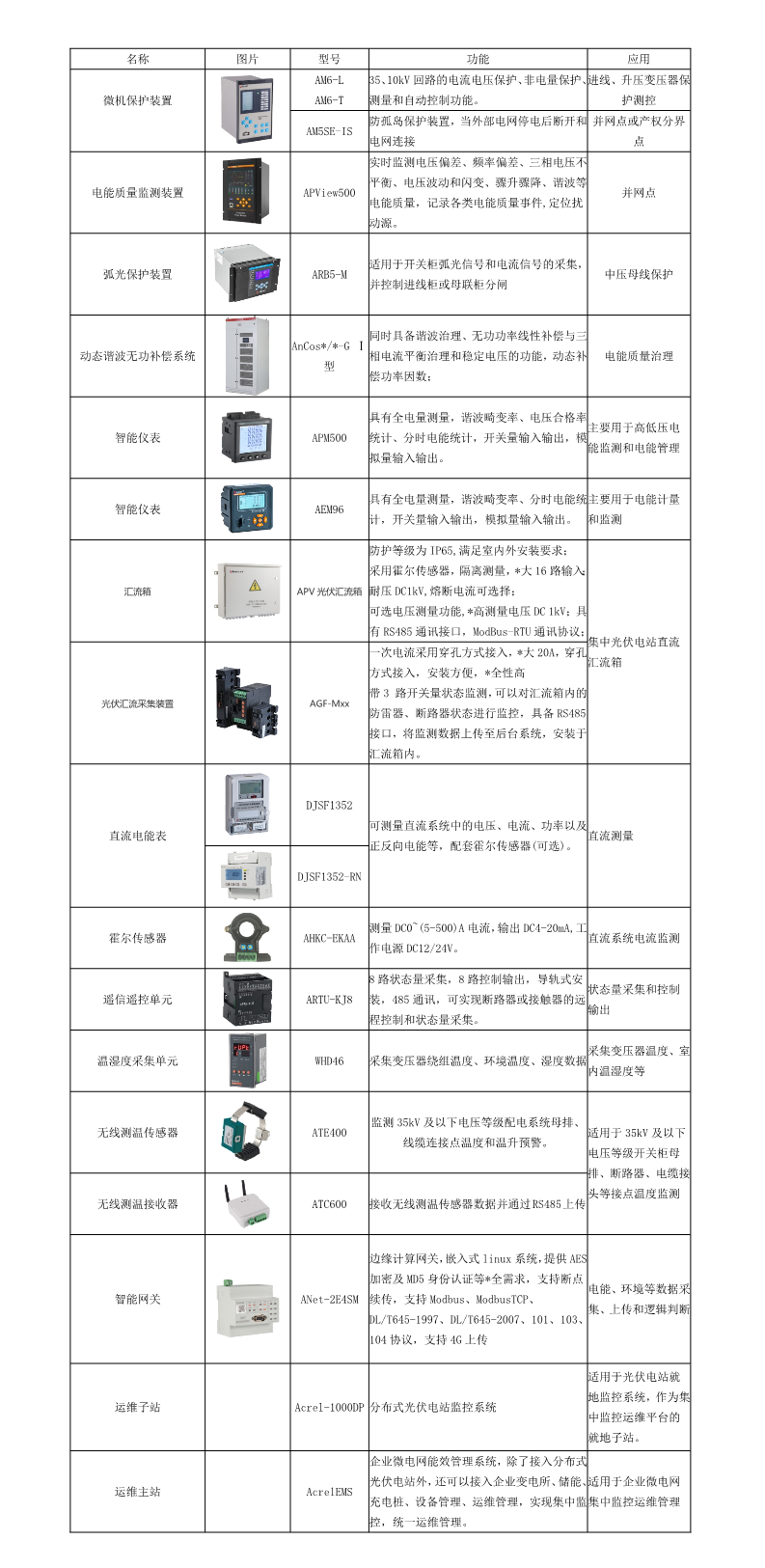

3.6光伏运维相关二次设备选型
安科瑞提供光伏运维子站、运维主站监测软件、数据网关和保护测控单元、交直流监测多功能仪表及相关传感器，具备电能质量监测和治理装置，保障光伏电站*效运行。
4.电化学储能系统监控及集中运维管理
近年来在新型电力系统*全稳定需求下，电化学储能电站快速发展，但是储能电站*全运维管理尤为重要，电池热失控引发的事故也时有发生。储能电站的运维不仅仅是基本的巡检，值守，保养，更要不断积累运行的数据，并对当前电池的容量，健康指标都进行实时跟踪，进而不断调整控制策略等等。因此运维人员需具备较高的专业水平和丰富的实操经验，配合储能运维管理系统和健全的*全管理规程，才能高水平地运维，提升电站的盈利。
储能电站的运维管理主要包括电池及电池管理系统(BMS)、储能变流器(PCS)、能量管理系统(EMS)配套的电气系统(升压变压器、并网开关柜)、消防系统、空调系统、站用电系统的监测和运维。
4.1相关标准
《电化学储能电站*全规程》GB/T 42288
《电化学储能系统接入电网技术规定》GB/T 36547
《电化学储能电站设计规范》GB 51048
《电化学储能电站设计标准（征求意见稿）》
《电化学储能系统储能变流器技术规范》GB/T 34120
《电力储能用锂离子电池》GB/T 36276
《电化学储能电站监控系统技术规范》NB/T 42090
《电化学储能电站用锂离子电池技术规范》NB/T 42091
《爆炸危险环境电力装置设计规范》GB 50058
《储能电站用锂离子电池管理系统技术规范》GB/T 34131
《电力系统电化学储能系统通用技术条件》 GB/T 36558
4.2系统构成

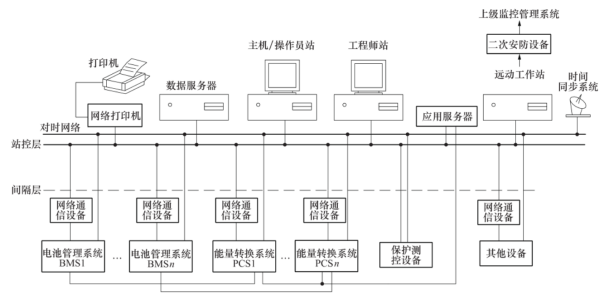

根据NB/T 42091《电化学储能电站监控系统技术规范》，储能监控系统宜采用星型网络，功率小于1MW且容量小于1MWh的电化学储能监控系统宜采用单网配置，如图16。
图16 电化学储能系统单网监控系统网络结构图

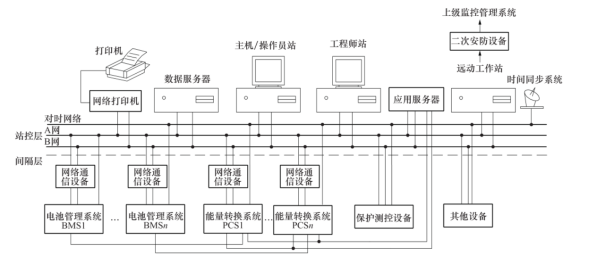

功率为1MW及以上且容量为1MWh及以上的电化学储能监控系统宜采用双网配冗余置，如图17。
图17 电化学储能系统双网监控系统网络结构图
监测设备包括BMS、PCS、保护测控设备、其他设备(电能计量、绝缘监测、消防、空调、站用直流屏等)。
4.3电化学储能电站监控运维管理系统
Acrel-2000MG储能系统能量管理系统和AcrelEMS企业微电网能效管理平台能够对企业微电网的源（市电、分布式光伏、微型风机）、网（企业内部配电网）、荷（固定负荷和可调负荷）、储能系统、新能源汽车充电负荷进行实时监测和优化控制，保护微电网储能系统运行*全，实现不同目标下源网荷储资源之间的灵活互动，增加多策略控制下系统的稳定运行。同时促进新能源消纳、合理削峰填谷，减少电网建设投资，提升微电网运行*全，降低运行成本。Acrel-2000MG储能系统能量管理系统适合部署在本地，作为实时监控、异常告警和策略管理；AcrelEMS企业微电网能效管理平台适用于企业源网荷储充运维的一体化管理平台，并提供移动端数据服务和异常告警。
① 数据采集和处理
监控系统应能通过测控单元及功率变换系统、电池管理系统进行实时信息的采集和处理。监控系统应设置通信接口与电池管理系统连接，接收和处理的信息宜包括但不限于：
a）电池模块的电压、温度、电池能量；
b）电池簇的电流、电压、功率、电池能量、可充可放电量、累积充放电电量，以及*高、*低
单体电压及其电池编号：
c）电池堆可充可放电量、累积充放电电量；
d）各种故障告警和保护动作信号；
图18 Acrel-2000MG和AcrelEMS电池数据采集
功率变换系统(PCS)上送信息宜包括但不限于：
a）开关量信息：直流侧与交流侧接触器、断路器的状态；运行模式（并网、离网）、运行状态
（充电、放电、待机等）、就地操作把手的状态等：
b）模拟量信息：直流侧电压、电流、功率，交流侧三相电压、电流、有功、无功；
c）非电量信息：IGBT模块温度、电抗器温度、隔离变温度等；
d）运行信息：功率变换系统保护动作信号、事故告警信号等。
图18 Acrel-2000MG和AcrelEMS 功率变换系统数据采集
② 监视和报警
监控系统的监视功能应符合但不限于下列要求：
a）应能通过显示器对主要电气设备运行参数和设备状态进行监视；
b）应能监视并实时显示各设备的通信状态和通信报文；
c）电池管理系统、功率变换系统上传监控系统的遥测量和告警量须有专门的界面显示和告警
图19 Acrel-2000MG和AcrelEMS 监视和报警分级
③ 控制与调节
控制范围：站内交流回路断路器、功率变换系统及其他相关重要设备，包括功率变换系统启/停、运行/检修状态切换、并网充/放电、离网放电、保护软压板投切等。监控系统根据功能定位支持下列应用模式：削峰填谷、孤网运行、系统调频、电压支撑、电能质量治理、平滑功率输出、跟踪计划出力。
图19 Acrel-2000MG和AcrelEMS 储能系统监控
④ 电能质量监测
监测储能系统交流回路的电压波动与闪变、三相电压不平衡、电压暂升/暂降、短时中断、谐波畸变等工况，实时记录事件并故障录波，为电能质量分析与治理提供数据来源。
图20 Acrel-2000MG和AcrelEMS 电能质量分析
⑤ 企业微电网能效管理
AcrelEMS企业微电网能效管理平台除了对储能系统提供监控报警之外，还适用于企业内部的源网荷储充运维的一体化管理平台，为企业微电网能效管理提供*方位的监测、优化控制、设备管理、运维管理、分析报告等，并提供基于WEB和APP的数据服务和异常告警。

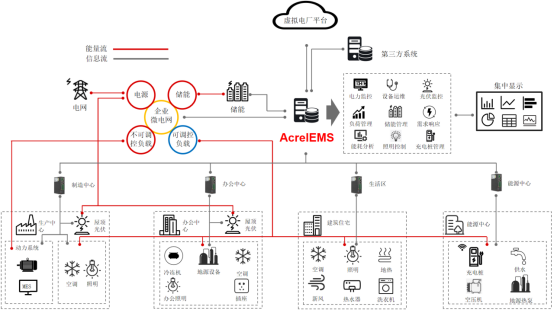

图21 AcrelEMS企业微电网能效管理平台

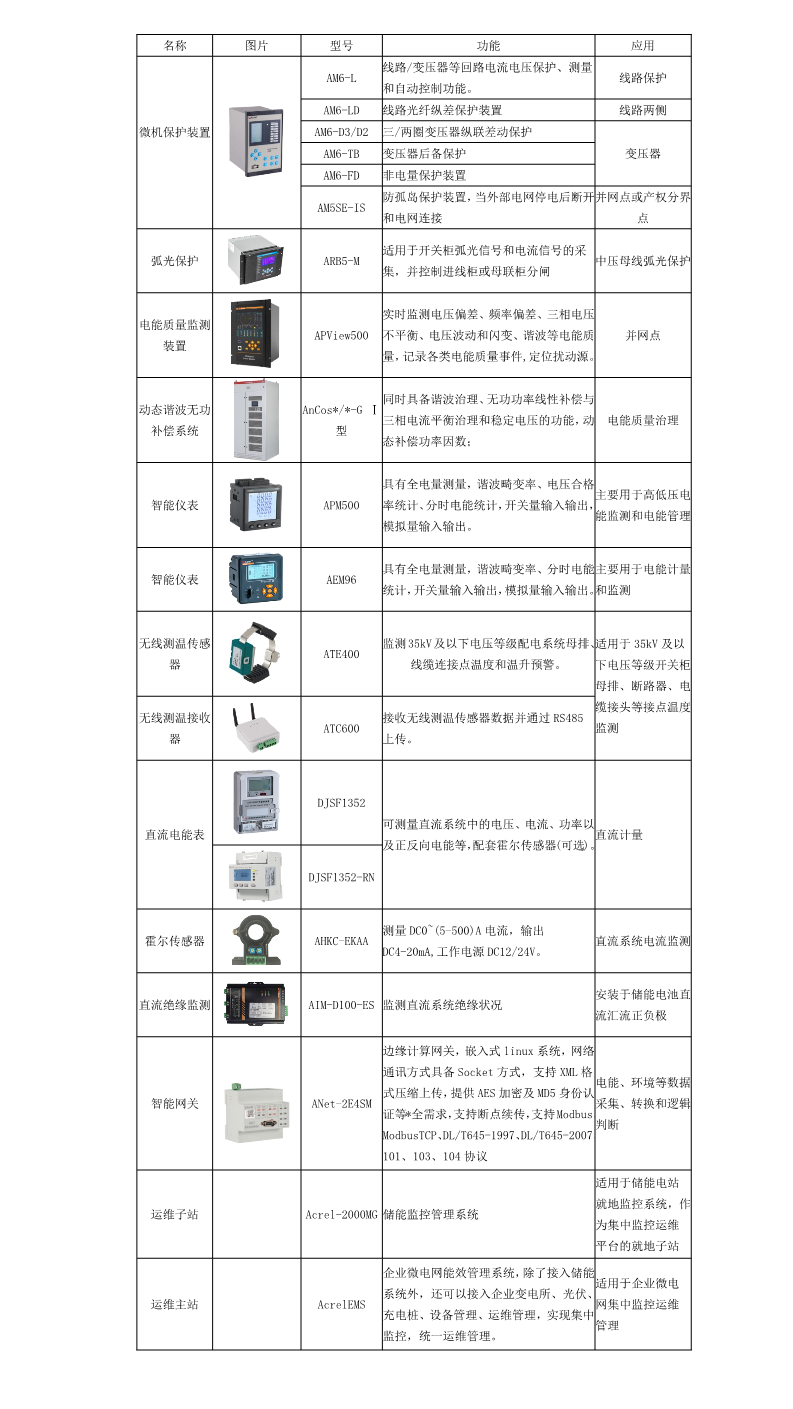

4.4电化学储能电站监控运维管理系统二次设备选型
安科瑞提供电化学储能电站监控运维管理软件、数据网关和保护测控单元、多功能仪表及相关传感器，具备电能质量监测和治理装置，保障储能电站及企业微电网*效运行。
