摘要：现行规范要求消防控制室应有消防电源监控器，意味着设置消防控制室的建筑应有消防设备电源监控，消防设备电源监控系统应满足相关规范要求；监控点的设置应在被监控设备的供电末端；消防设备电源监控探测参数应根据被监控消防设备的运行特点确定。
关键词:建筑防火；电气防火设计；消防设备；消防设备电源；消防设备电源监控系统；消防设备供电末端；电源电压；运行电流
0、引言
建筑防火的目的是在建筑设计中采取防火措施防止火灾发生和减少火灾对生命财产的危害。建筑防火包括平时的预防和火灾时的灭火救援措施两个方面，可以看出，建筑防火是建筑运行全寿命周期内建筑、结构、水、暖、电等各专业及运行管理的综合课题。
消防供电除了电气专业设置的消防设备（应急照明、火灾自动报警等）供电，还有建筑、水、暖等各专业设置的所有消防设备供电。消防设备电源监控系统可以监控设备的全时段电源状态，使得消防设备在火灾时有可靠的电源保证。
1、为什么设置消防设备电源监控
随着科技发展及建设的日新月异，综合体大体量建筑、高层及高层建筑越来越多，建筑内消防设备设置也越来越多：火灾自动报警系统、消防事故广播系统、应急照明系统、自动喷洒系统、消火栓系统、气体（泡沫、干粉）灭火系统、防排烟系统、防火门和防火卷帘系统等等，消防控制室（或消防控制中心）控制着以上诸多消防安全系统的运行，是建筑消防安全的关键。
GB50116-2013《火灾自动报警系统设计规范》第3.4.2条的条文解释：“消防控制室是建筑消防系统的信息中心、控制中心、日常运行管理中心和各自动消防系统运行状态监视中心，也是建筑发生火灾和日常火灾演练时的应急指挥中心。”在电气消防设计中往往注重了“应急指挥中心”的功能，而对“运行状态监视中心”不够重视，只是将消防控制室片面地理解为“接收火警信号联动相关消防设备动作”的指挥中心，这是远远不够的。就消防设备电源监控系统而言，我们应该知道“火灾时的灭火救援措施”要依靠消防设备的可靠工作，其供电电源的可靠性是至关重要的，在火灾情况下，如果消防设备电源不能可靠、稳定地工作，不仅投入大量资金的消防设施可能形同虚设，更会影响灭火过程的有效进行。近年来，因消防设备电源失控造成消防设备失灵，致使火灾蔓延的事故屡见不鲜。
GB25506-2010《消防控制室通用技术要求》第3.1条规定：“消防控制室内设置的消防设备应包括火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防电话总机、消防应急广播控制装置、消防应急照明和疏散指示系统控制装置、消防电源监控器等设备，或具有相应功能的组合设备”。由此不难看出，设置消防控制室的工程就应该设置消防电源监控系统。GB50016-2014《建筑设计防火规范》第8.1.7条规定：“设置火灾自动报警系统和需要联动控制的消防设备的建筑（群）应设置消防控制室。”也就是说设置有联动控制要求的火灾自动报警系统的工程项目均应设置相应的消防电源监控系统。
在GB50440-2007《城市消防远程监控系统技术规范》、GB50116-2013《火灾自动报警系统设计规范》、GB25506-2010《消防控制室通用技术要求》3本规范的“建筑消防设施运行状态信息”表格中对建筑消防设施电源状态信息作了具体规定：消防水泵电源的工作状态，喷淋泵电源工作状态，消防水泵、泡沫液泵电源的工作状态，防烟排烟风机电源的工作状态，系统内各消防用电设备的供电电源和备用电源工作状态和欠压报警信息。
2、如何设置消防设备电源监控
设置消防设备电源监控系统，对消防设备的供电电源情况进行实时监控，就是为了保证消防设备在火灾发生时“来之能战”，那么设计怎么能做到对消防设备有效的电源监控，使之“来之能战”呢？
消防设备电源监控有专门的国标GB28184-2011《消防设备电源监控系统》，也就是说设置消防设备电源监控，应设置独立的消防设备电源监控系统，并符合GB28184-2011的要求。
GB28184-2011大多是对系统本身的要求，涉及被监控消防设备电源的条文主要是第4.2.1.5条及第4.21.6条的a、d、e款，第4.2.1.5条要求“监控器能接收并显示其所监控的所有消防设备的主电源和备用电源的实时工作状态信息”，第4.2.1.6条的a、d、e款主要是要求对被监控消防设备电源异常有声光报警等。在前面提到的3本规范的“建筑消防设施运行状态信息”表格中也只是要求有消防设备的电源的实时工作状态信息。
建筑设置的消防设备很多，涉及建筑设计的各专业。从设备的使用来看有以下几类：①专门用于火灾发生时才运行的设备，平时并不运行；②有的设备平时兼用，火灾时根据需要强制运行；③有的消防设备需要长时间持续运行，有的消防设备只是短时间运行。
2.1消防设备电源监控信息探测探测位置探讨
消防设备电源监控的信息探测应在消防设备供电的末端。消防设备在火灾发生时能否运行取决于其供电端电源是否正常，这个“供电电源端”当然应该是对该消防设备供电的末端，只有对该消防设备供电的末端电源正常，才能保证火灾发生时此消防设备不会因电源问题而无法启动运行。按国家建筑标准设计图集14X505-1《火灾自动报警系统设计规范图示》（以下简称《图示》）第93页“电压传感器与电压/电流传感器接线示意图”（如图1所示），显然是在消防设备供电末端的配电控制箱探测消防设备电源的信息。

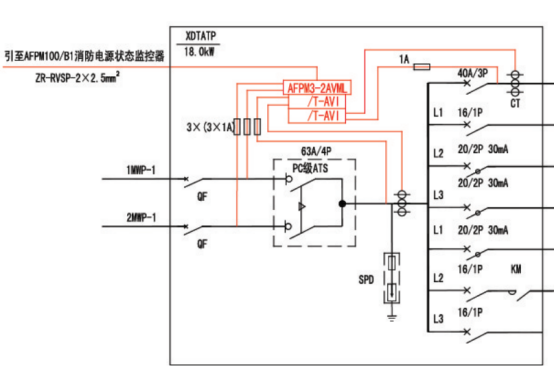

图1电压传感器与电流/电压传感器接线示意图
按图1的接线有一点是需要注意的，其出线侧电压电流传感器AFPM3-AVIM接入的电压信息是出线开关的上侧，此接线配合接入出线开关的辅助触点。因为仅仅出线开关的上侧电源正常是不够的，还得保证出线开关处于合闸状态才能保证消防设备的供电电源正常。认为出线侧电压探测点可以直接设在出线开关的下侧，只要知道电源是否已经供至消防设备“供电电源端”即可，采集其供电开（即图1出线开关）的分合闸意义不大，如图2所示
图2电压传感器与电流/电压传感器接线示意图
2.2消防设备电源监控探测参数
在《图示》第92页的“消防设备电源监控系统图”中不难发现，除“消防泵、喷淋泵”控制柜设置电压/电流传感器（AFPM3-AVIM）外，其他消防设备电源监控的探测均设置电压传感器（AFPM3-2AVM），那么消防设备电源监控探测参数如何确定呢？
首先我们看看规范要求，上面已经分析过，设计规范中的“建筑消防设施运行状态信息”只是要求监测“各消防设备电源工作状态信息及主备电源工作状态和欠压报警信息”，电源工作状态信息应该是电源电压是否正常，更进一步还有无缺、错相等异常。只有在GB28184-2011《消防设备电源监控系统》第4.2.1.6条要求监控器的功能时，对“发出故障声、光信号”的异常状况涉及被监控电源异常具体要求：“a）被监控的消防设备供电中断；……d）被监控电源电压值大于额定电压的110%或小于额定电压的85%（仅适用于具有此功能的监控器）；e）被监控电源发生缺相、错相、过载等供电异常现象（仅适用于具有此功能的监控器）。”
可以看出，消防设备电源监控，主要是要监控被监控设备的电源电压，通俗点讲，也就是看被监控设备是否有电（电源是否中断），至于是否需要监控运行电流状况应该不是必选项。在设计中，应该对所有消防设备进行电源监控，监控电源的电压是否正常，是否监控运行电流可以由设计确定。平时需要运行（如消防电梯）的消防设备，在平时运行有异常时会得到维护，不会影响火灾时的使用，而火灾时短时间运行的设备（如防火卷帘）监测其运行电流的信息并无太大的意义。
3、消防设备电源监控需要探讨的问题
除消防设备电源监控系统监控的电源信息外，是不是应该要求末端配电控制设备处具有就地显示该控制箱电源状态信息的功能，使维护抢修工作人员能就地一目了然地掌握该消防设备配电的状态，以便更好地处理设备的异常。
另外，相关规范的修编是不是可以考虑根据消防设备的重要性及其运行特点，对不同消防设备电源监控进行必要的分级，哪些消防设备仅需要监测电源的电压信息，哪些消防设备在监测电源的电压信息的同时还应监测其运行电流信息，让设计人员在设计工作中“有法可依”。
4、安科瑞消防设备电源监控系统的选型及介绍
4.1概述
AFPM系列消防设备电源监控系统能够对消防设备的电源进行实时监控，通过检测消防设备电源的电压、电流、开关状态等有关设备电源信息，从而判断电源设备是否有断路、短路、过压、欠压、缺相、错相以及过流（过载）等故障信息并实时报警、记录的监控系统。此系统具有可靠性、实时性并具有数字化、智能化、网络化、自动化和连续监控的特性。实时反映出被监控设备电源的状况，并集中显示，从而可以有效避免在火灾发生时，消防设备由于电源故障而无法正常工作的危急情况，保障消防联动系统的可靠性。
AFPM消防设备电源监控系统采用集中供电方式，通过监控器给现场传感器提供DC24V安全电压，有效保证系统的稳定性和安全性。可广泛应用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家消防单位以及石油化工、文教卫生、金融、电信等领域。
AFPM消防设备电源监控系统由消防设备电源状态监控器（区域分机）、传感器、中继器、系统主机和配套附件组成。
4.2应用场合
适用于智能楼宇、高层公寓、宾馆、饭店、商厦、工矿企业、国家消防单位以及石油化工、文教卫生、金融、电信等领域。

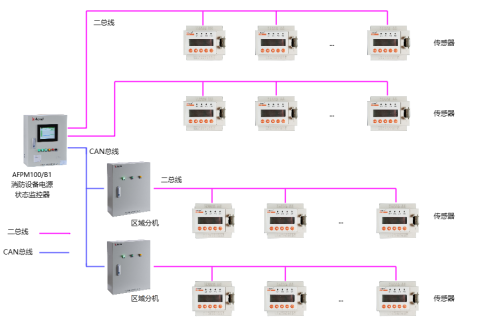

4.3系统结构

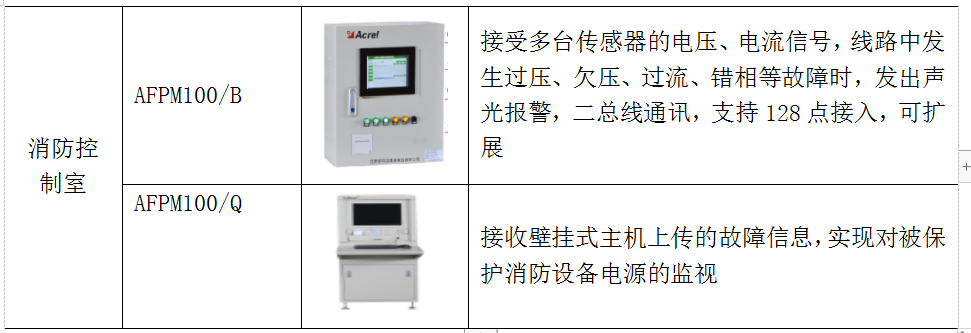

4.4系统功能

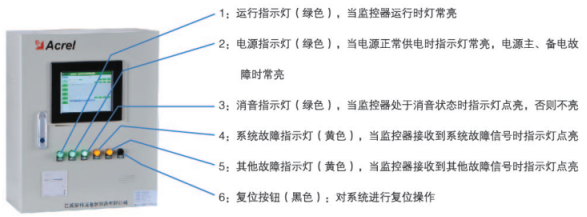

5.4.1壁挂式：AFPM100/B1消防设备电源监控设备

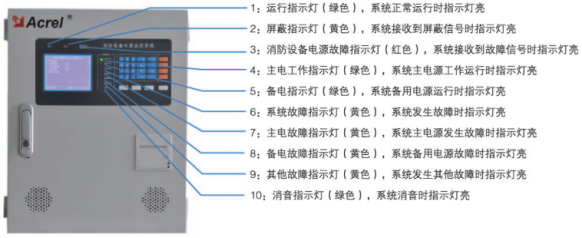

5.4.2壁挂式：AFPM100/B消防设备电源监控设备

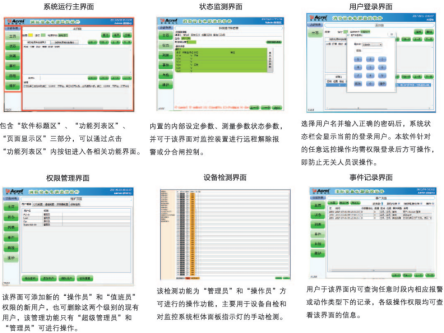

5.4.3软件画面

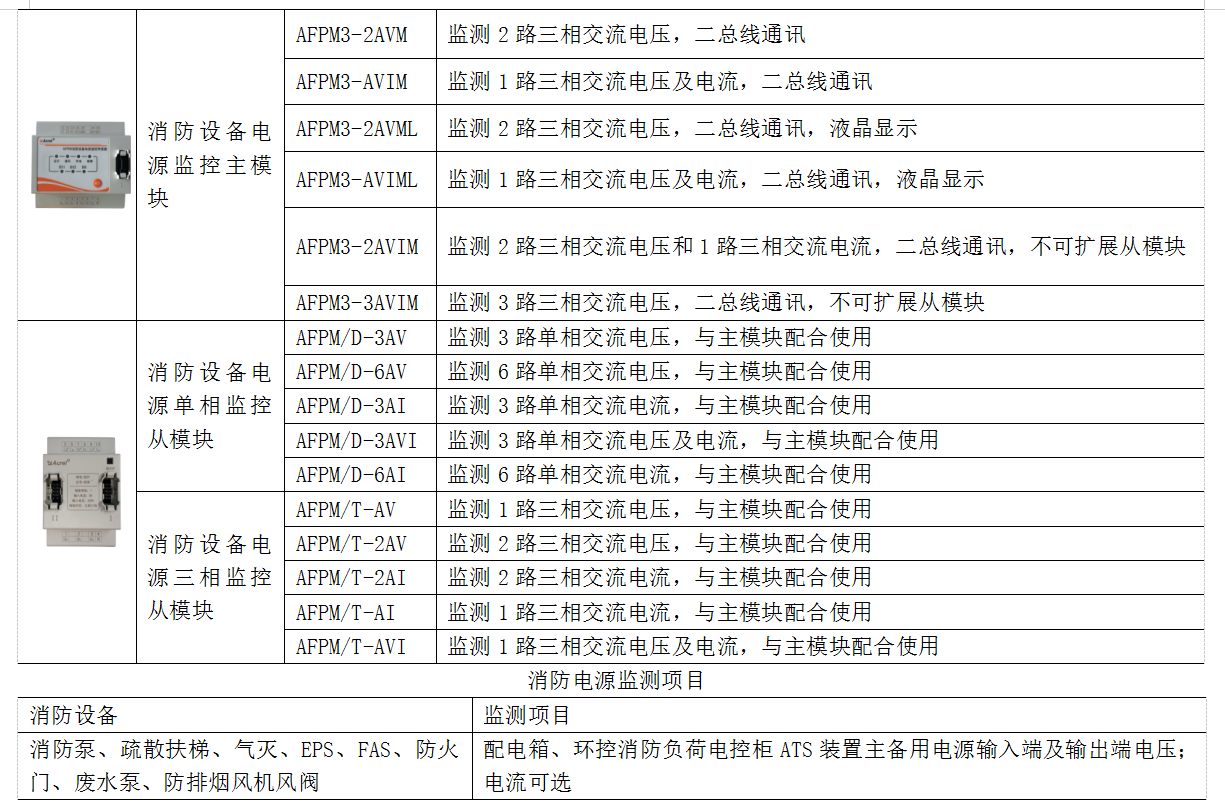

5.2消防设备电源监控模块
5、结束语
消防设备电源监控系统是对消防设备电源全时段的监控，其系统设置应独立并符合GB28184-2011《消防设备电源监控系统》的要求。首先应监控消防设备电源是否正常，其他参数（如消防设备的运行电流等）应根据被监控消防设备的运行特点及其重要性考虑。消防设备电源监控的监控点设置尤其重要，应能真实反映被监控设备电源的实际状态，监控点应在被监控设备供电的最末端。
