APD系列特高频局放监测装置
APD系列高压开关柜局部放电监测装置通过检测伴随局部放电而产生的电磁波辐射并自动确定现场局部放电的实际检测频率,随后将检测的局部放电的放电次数和放电频次等数据上传至服务器。
  • APD系列高压开关柜局部放电监测装置通过检测伴随局部放电而产生的电磁波辐射并自动确定现场局部放电的实际检测频率,随后将检测的局部放电的放电次数和放电频次等数据上传至服务器。
    1.型号说明
  •           型号Type
    参数Parameters


    APD100 APD200
    检测通道
    Number of channels



    1路
    One
    1路
    One
    测量范围
    Measuring range
    -60dBm~+10dBm -60dBm~+10dBm
    测量内容
    Measurement content
    放电幅值、放电频次
    Discharge amplitude and frequency
    放电幅值、放电频次
    PRPD图谱、PRPS图谱
    Discharge amplitude and frequency
    PRPD, PRPS
    工频同步
    Phase synchronization
    —— 内同步(交流电源)
    Internal synchronization (AC power)
    诊断类型
    Discharge type recognition
    —— 自由金属颗粒放电、悬浮电位放电、绝缘气隙放电/污秽放电、电晕放电
    Free metal particle discharge, suspended potential discharge, insulation air gap discharge/pollution discharge, corona discharge
    连接电缆
    Connecting cables
    同轴电缆
    Coaxial cable
    匹配阻抗
    Matching impedance
    50Ω
    工作电源
    Power supply
    DC10~30V AC/DC220V、AC/DC110V
    功耗
    Power dissipation
    ≤3W
    通信方式
    Communication interface
    RS485 * 1、Lora * 1 RS485 * 1、USB-C * 1
    波特率(bps)
    Baud rate
    2400、4800、9600、19200
    (RS485)
    9600、115200(RS485)
    通信协议
    Communication protocol
    MODBUS-RTU(RS485) 需配合局放分析软件使用
    To be used in conjunction with partial discharge analysis software
    继电器输出
    Relay output
    1路常开;5A/AC250V,5A/DC30V
    1 circuit normally open relay
    安装方式
    Installation
    35mm导轨式安装
    35mm guide rail installation
    工作环境
    Usage environment
    温度:-25 ℃~+70 ℃;相对湿度≤95%
    Temperature: -25 ℃~+70 ℃; Relative humidity ≤ 95%
    特高频
    传感器
    UHF sensor

    检测带宽
    Bandwidth
    300MHz~1600MHz
    等效高度
    Effective height
    ≥10.5mm
    接口类型
    Interface
    SMA
    连接电缆
    Connecting  cables
    同轴电缆  Coaxial cable
    防护等级
    Protective class
    IP65
    安装方式
    Installation
    磁吸式
    Magnetic

  • APD系列特高频局放监测装置采用导轨(DIN35mm)安装方式,可安装在开关柜二次仪表室;特高频传感器采用磁吸安装方式,吸附在开关柜电缆室柜壁。产品详细尺寸见图,单位mm。

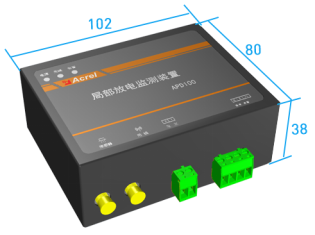

    图1.1 APD100局放监测装置

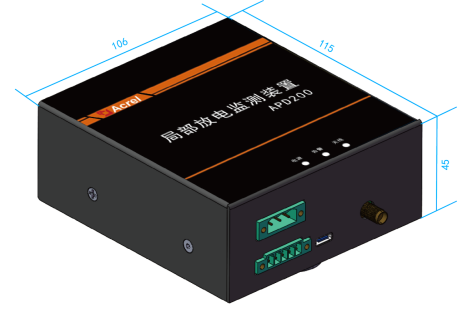

    图1.2 APD200局放监测装置
