安科瑞新品-智能微型断路器
时间: 2022-07-15 发布人:范曼曼
一、政策背景
国家部委
2017年5月3日国务院安委会召开电气火灾综合治理工作视频会议,决定在全国范围内组织开展为期3年的电气火灾综合治理工作。
公安部领导
公安部副部长李伟强调:向科技要战斗力,加快推进“智慧消防”建设不断提升火灾防控科技含量,消防工作科技化、信息化、智能化发展。
各省地重视
※互联网+智慧用电在浙江杭州、绍兴、宁波、丽水、台州、衢州等地全省推进,市县积极落实;
※山东潍坊、淄博等地zhengfu发文号召所辖县市认真落实  互联网+智慧用电行动;
※ 新疆哈密、阿克苏等地  互联网+智慧用电已经落地实施;
※河南开封市发文《关于推广使用智慧式用电安全管理系统的通知》,还有山西、内蒙等省份已在推进。

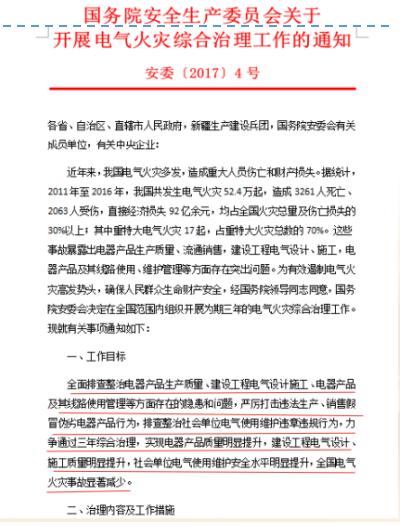

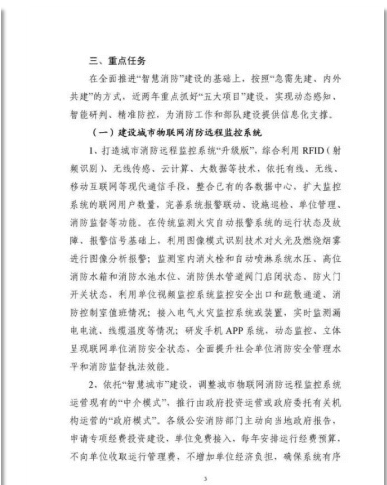

1.1政策背景->国务院相关文件
据公安部消防局数据公布,2019年全年共接报火灾23.3万起,亡1335人,伤837人,直接财产损失36.12亿元,是近七年来火灾起数和伤亡人数最少的一年。
其中,商业场所发生火灾6015起,同比下降8.4%;宾馆饭店发生火灾5872起,同比下降9.9%;学校发生火灾722起,同比下降10%;医院养老院发生火灾346起,同比下降12.6%;公共娱乐场所发生火灾384起,同比下降21.5%。
值得关注的是,住宅火灾中,电气引发的居高不下,已查明原因的火灾中有52%系电气原因引起,尤其是各类家用电器、电动车、电气线路等引发的火灾越来越突出,仅电动自行车引发的较大火灾就有7起。这些事故暴露出电器产品生产质量、流通销售,建设工程电气设计、施工,电器产品及其线路使用、维护管理等方面存在突出问题。
现实情况中,很多生产经营单位电气线路老旧、线路隐患多且隐蔽性强,众多小微企业缺乏专业电工,肉眼无法直观发现电气隐患,传统的检测手段难以及时排查各种隐患等一系列难题,使得电气火灾的监测和预警很难落实到位。

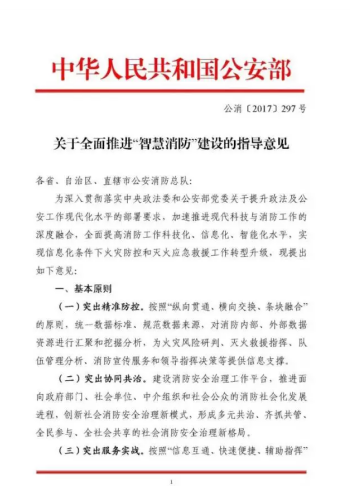

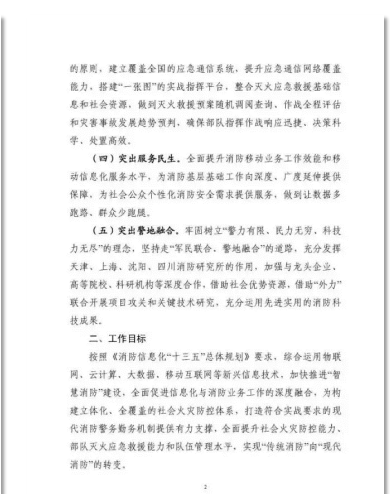

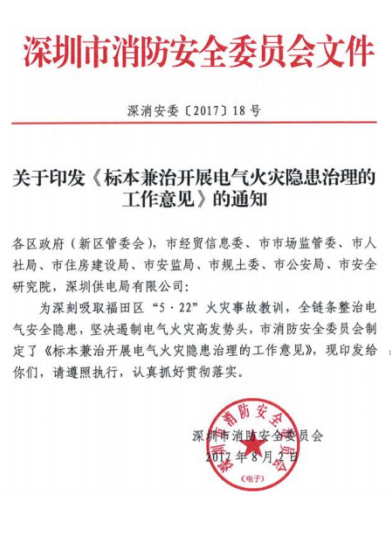

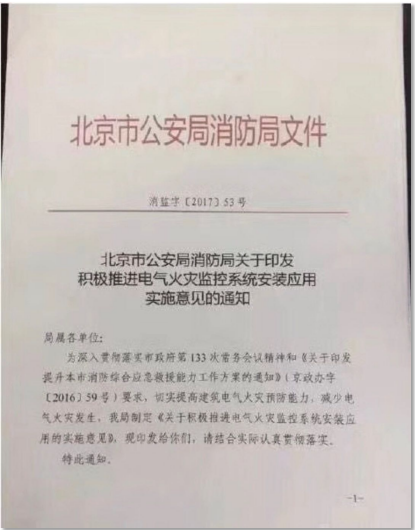

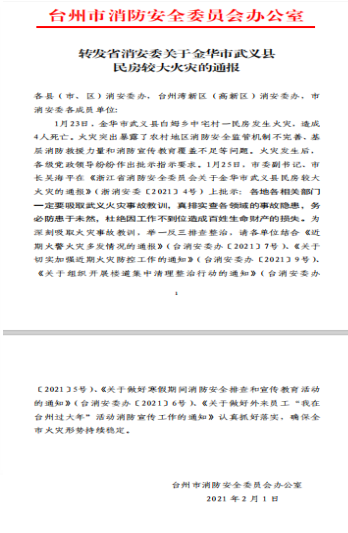

1.2政策背景->各地政策文件

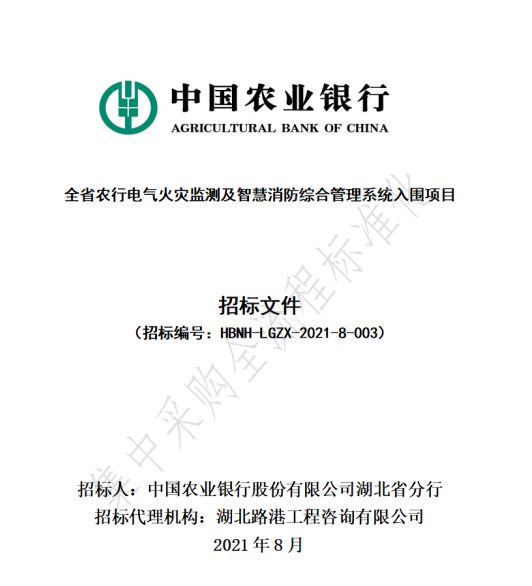

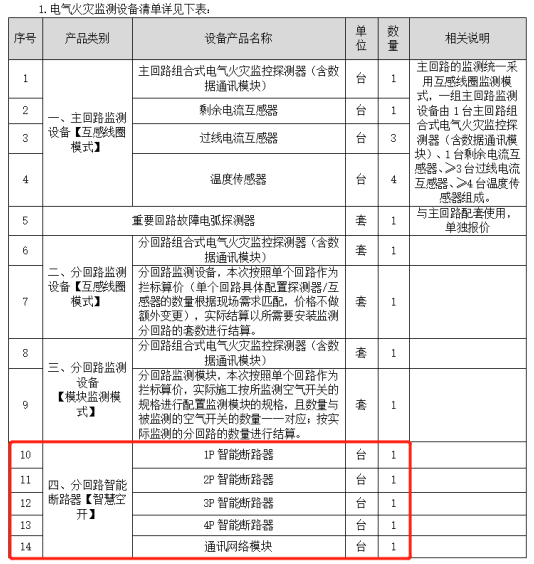

1.3政策背景->各地招标文件
二、应用场景
※九小场所
※商场、超市等购物场所
※养老院、福利院、孤儿院等社会福利机构
※图书馆、博物馆、科技馆、文化馆等文化活动中心
※车站、轨道交通等交通枢纽
※易燃易爆仓库、木材加工、纺织、喷涂、制药等企业
※酒吧,网吧等娱乐场所
※幼儿园、小学、大学等学校场所
※运营商及铁塔基站
※道路照明、园区照明、隧道照明
※冶金、化工、纺织等工业电动机及电力系统
※医院、银行、酒店等人员密集场所
三、断路器常识
1.1硬件介绍-智能微型断路器
断路器的定义:
什么是低压断路器?低压断路器的定义是:能够接通、承载及分断正常电路条件下的电流,也能在规定的非正常电路条件(过载、短路、特别是短路)下接通、承载一定时间和分断电流的开关电器。
1.2断路器的分类
万能式(又称框架式,简称ACB);
塑壳式(简称MCCB);
小型断路器(简称MCB),漏电断路器简称RCBO;
1.3硬件介绍-智能微型断路器
各种断路器的区别
万能断路器:额定电流最大,用于从变压器低压端出来的一级配电。其壳架等级有1600、2000、3200、4000、6300,额定电流范围在200A-6300A
1.4塑壳
塑壳额定电流次之,常用于二级配电,例如楼层总开,动力箱等。壳架等级有125、160、250、400、800,额定电流范围在125A-800A
1.5小型断路器
小型断路器用于配电回路的末端,壳架等级最大125A,其中额定电流16-63规格的比较常见
四、硬件介绍
硬件介绍-智能微型断路器

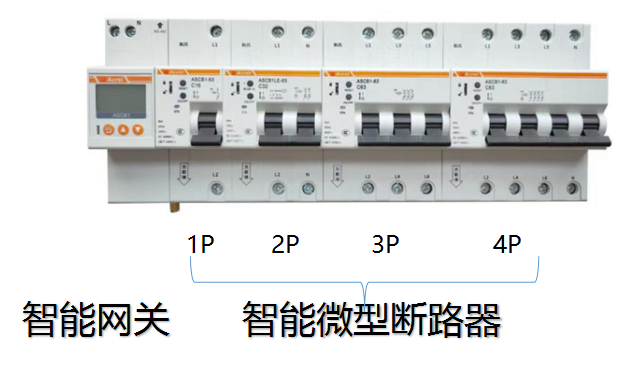

1.1产品外观
ASCB1系列智能微型断路器是安科瑞电气股份有限公司全新推出的智慧用电产品,产品由智能微型断路器与智能网关两部分组成,可用于对用电线路的关键电气因素,如电压、电流、功率、温度、漏电、能耗等进行实时监测,具有远程操控、预警保护、短路保护、电能计量统计、故障定位等功能,应用于户内建筑物及类似场所的工业、商业、民用建筑及基础设施等领域低压终端配电网络。
智能小型断路器
1.2产品功能
※可实时监测电压、电流、功率、电能、温度等参量
※具有过压、欠压、过载、短路、过流、超温等多种保护功能
※具有本地手柄通断、本地电动控制、本地锁定、远程遥控、定时控制等多种控制功能
※标配RS-485(MODBUS)通讯可选脱扣曲线C型/D型
※导轨式安装,可选模数1P/2P/3P/4P

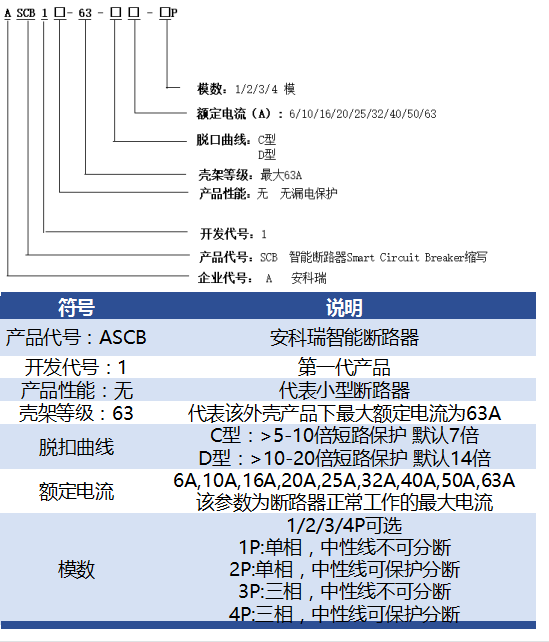

1.3产品型号及说明
1.4硬件介绍-智能微型断路器
智能漏电断路器
1.5产品功能
※可实时监测电压、电流、功率、电能、温度和漏电等参量
※具有过压、欠压、过载、短路、过流、超温和漏电等多种保护功能
※具有本地手柄通断、本地电动控制、本地锁定、远程遥控、定时控制等多种控制功能
※标配RS-485(MODBUS)通讯可选脱扣曲线C型/D型
※导轨式安装,可选模数2P/4P

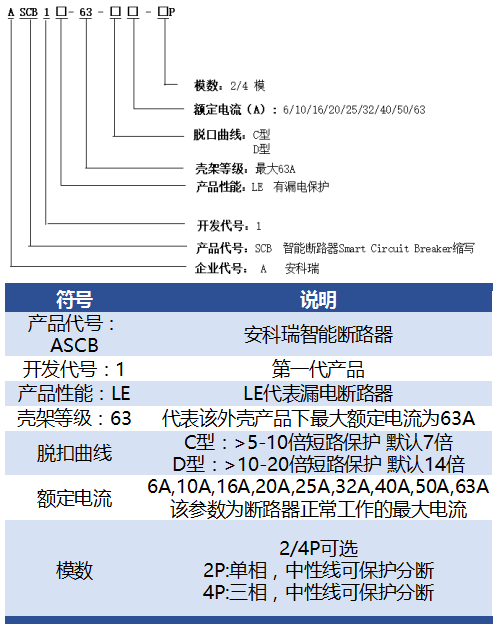

1.6产品型号及说明
1.7硬件介绍-智能微型断路器

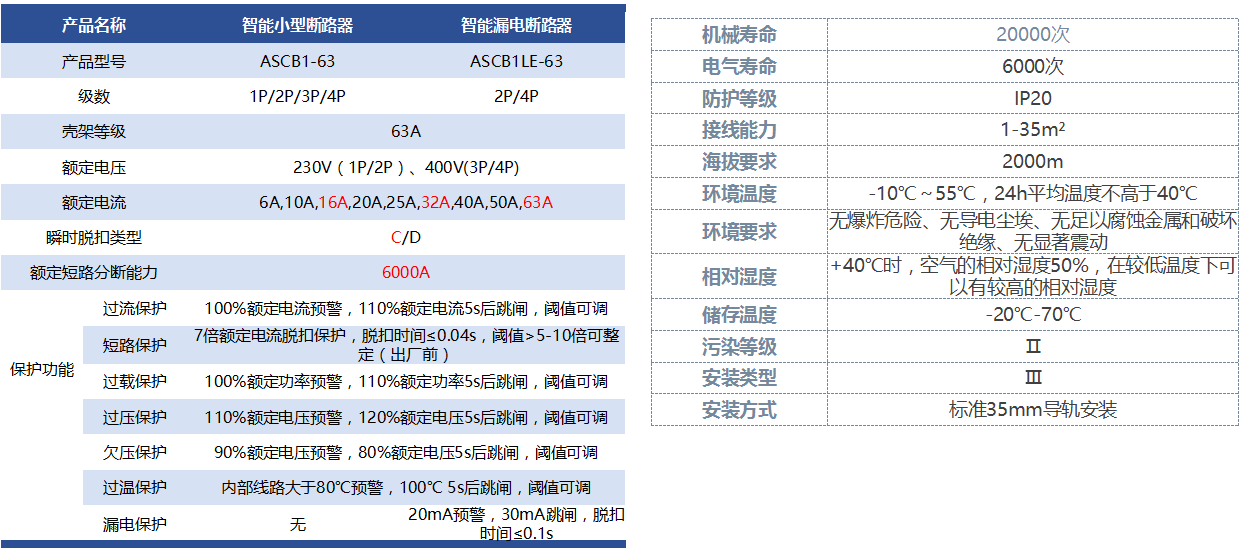

技术参数
1.8硬件介绍-智能网关
智能网关
1.9产品功能
※可连接最多16台智能微型断路
※可查看各个智能断路器的电压、电流、功率、电能、温度和漏电等实时数据
※可查看各个智能断路器的预警、报警、保护、故障等状态
※可对各个智能断路器进行参数设置和控制LCD液晶显示,支持事件记录
※支持RS485/以太网/4G网络通讯

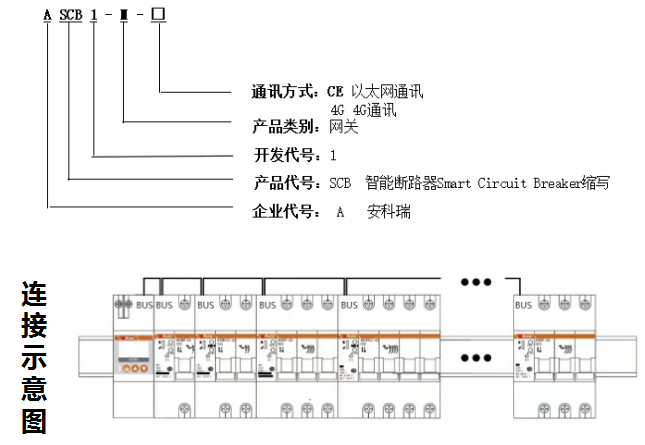

1.10产品型号
1.11硬件介绍-智能微型断路器+智能网关
产品功能
计量功能:实时监测并上报电压、电流、功率、电能、漏电、温度、频率等电参量
报警功能:过压报警、欠压报警、过流报警、过载报警、漏电报警、超温报警、三相电缺相报警等
保护功能:过压保护跳闸、欠压保护跳闸、过流保护跳闸、过载保护跳闸、短路保护跳闸、漏电保护跳闸、超温保护跳闸、三相电缺相保护跳闸
控制功能:支持本地手柄通断、本地电动分合闸、本地锁定、远程遥控分合闸、定时控制、预约控制等多种控制功能
参数整定:支持本地或远程设置各类保护参数,控制任务参数、重合闸参数等
自检功能:支持漏电自检功能,可通过平台定期提醒用户漏电自检或设置自动自检,自检完成后可10S自动合闸
安全功能:支持三种控制等级:1)本地+远程可控;2)仅本地可控;3)仅远程可控。支持本地锁定,锁定后远程不可控,保证本地施工人员安全。支持检修模式,检修模式断路器无法合闸,待设备检修完成,需退出检修模式后才可合闸,支持关联保护跳闸自动进入检修状态
重合闸功能:支持过欠压保护后,待电压恢复正常自动重合闸,重合闸次数可设,支持无限次和有限次数。
1.12硬件介绍-智能微型断路器+智能网关
产品优势
集成度高:保护,计量,控制一体化,只需一台断路器,即可代替多个产品,实现设备的高集成化;
安装便捷:设备体积小,安装方式与传统空开基本无异,适应各类安装环境,应用场景范围广阔;
降低成本:设备的高集成化,大大节省了人力施工布线与多种设备的采购成本;
效率提升:设备端,网页端,手机端三端设备状态同步显示,用户可随时随地监控设备,平台及时更新能耗环比统计分析,方便用户快速制定节能方案;
1.13硬件介绍-智能微型断路器+智能网关

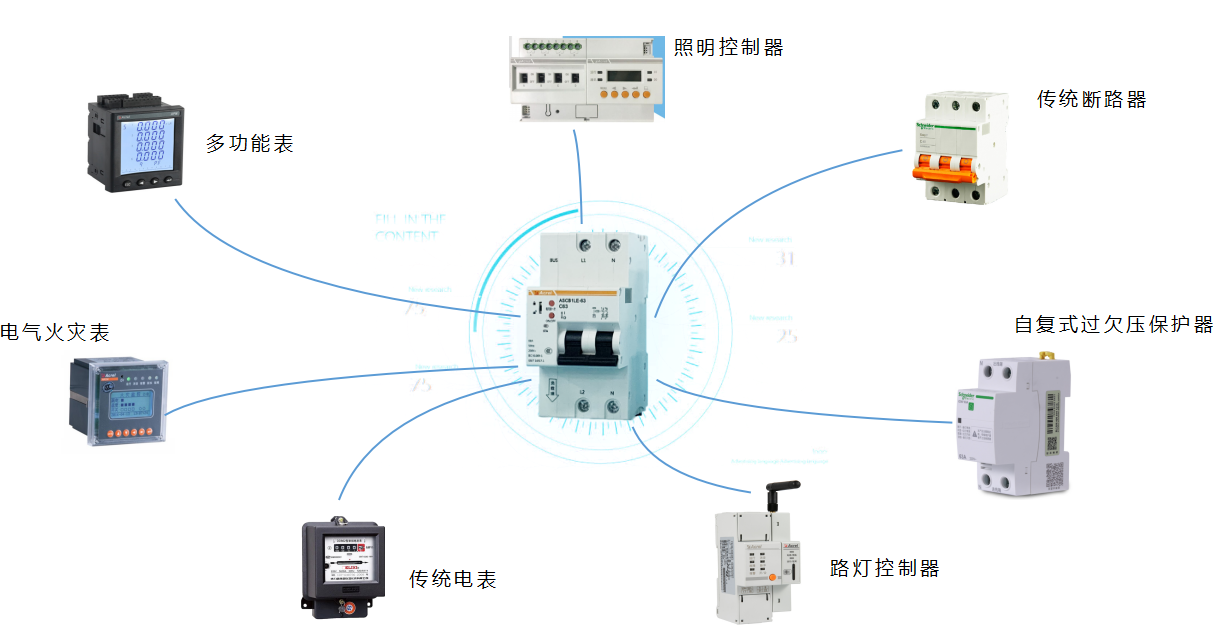

高度集成
1.14硬件介绍-智能微型断路器+智能网关

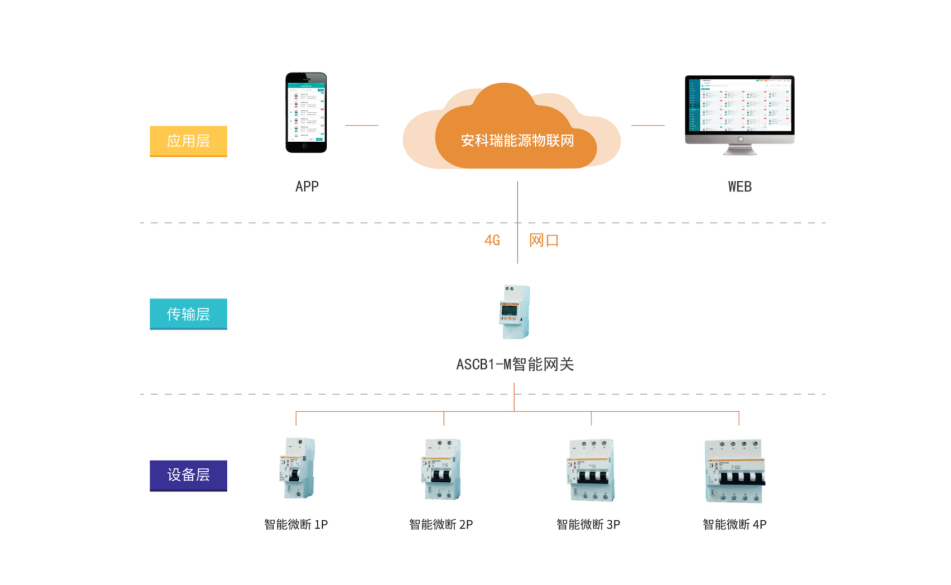

系统组网

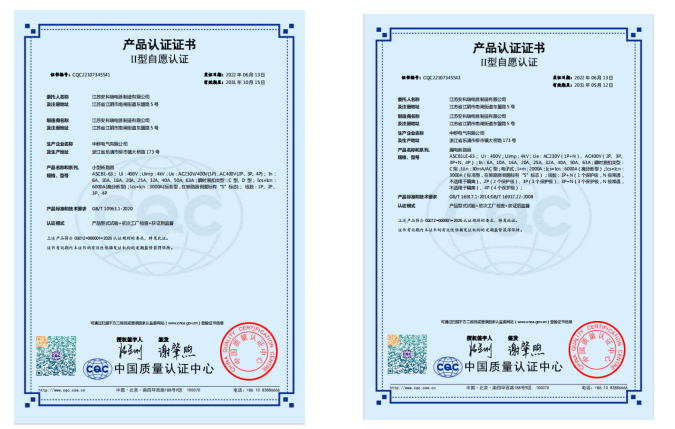

五、资质证书
