AcrelEMS-EV 汽车制造能效管理系统解决方案

时间： 2022-07-15 发布人：范曼曼

一、政策和背景

国家、地方政策推动，新能源汽车发展势不可挡

从十三五至今，国家出台多项政策鼓励新能源汽车发展，降低了新能源企业的进入门槛，提高了产品要求，完善了强制性标准，延长了新能源汽车财政补贴。2020年，国务院常委会会议通过了《新能源汽车产业发展规划（2021-2035年）》，为未来15年的发展打下了坚实的基础。同时，地方层面也纷纷出台政策鼓励新能源汽车消费。国家与地方的政策体系逐渐成型，给予了新能源汽车行业发展极大的支持，预计未来5年内政策扶持将仍然发挥不可或缺的作用。

北京市-《关于一次性增发新能源小客车指标配置办法的通告》本年度一次性增发2万个新能源小客车指标，全部向符合条件的家庭配置。

天津市-《天津市促进汽车消费若干措施的通知》放宽京、冀户籍以外的非本市户籍人员参与小客车个人增量指标竞价条件，并给与新能源小客车充电补助。

上海市-《消费者购买新能源汽车充电补助实施细则》-对符合申领条件的消费者，给予每人5000元充电补助。

海南省-《海南省清洁能源汽车推广2020年行动计划》今年全省各级相关单位、国有企事业单位新增和更换的公务用车除特殊用途车辆外，要100%使用新能源汽车。

行业背景

国家、地方政策双轮驱动，强制性标准逐步完善，新能源汽车财政补贴继续延长，持续推动新能源汽车发展浪潮。中国原油对外依存度超70%，远超50%的国际警戒线，替代能源的重要性与日俱增。新能源汽车“三电”技术基本成熟，续航里程和电池组能量逐步提升。
二、行业需求

三、产品方案
方案思路

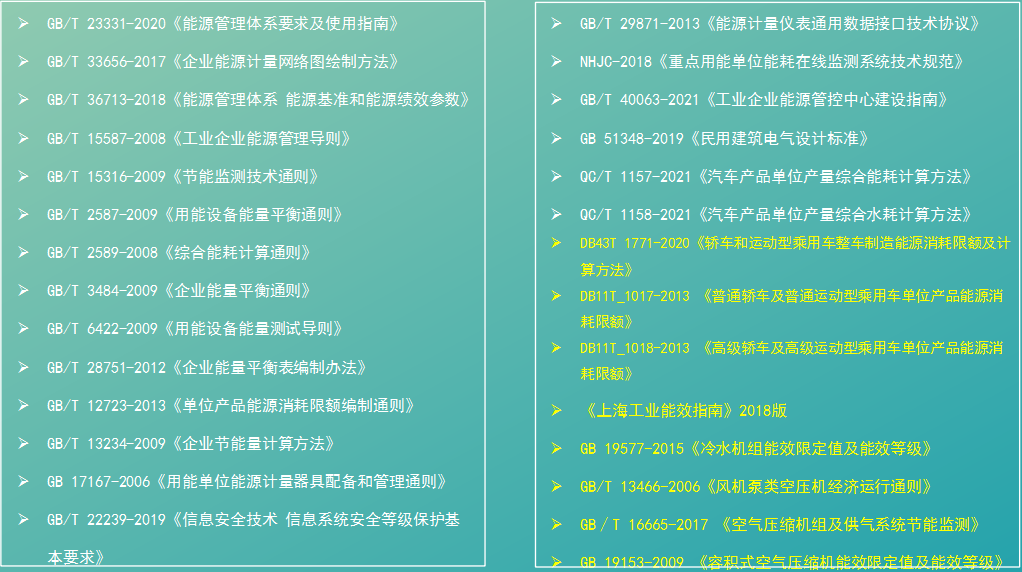

依据标准，参考规范

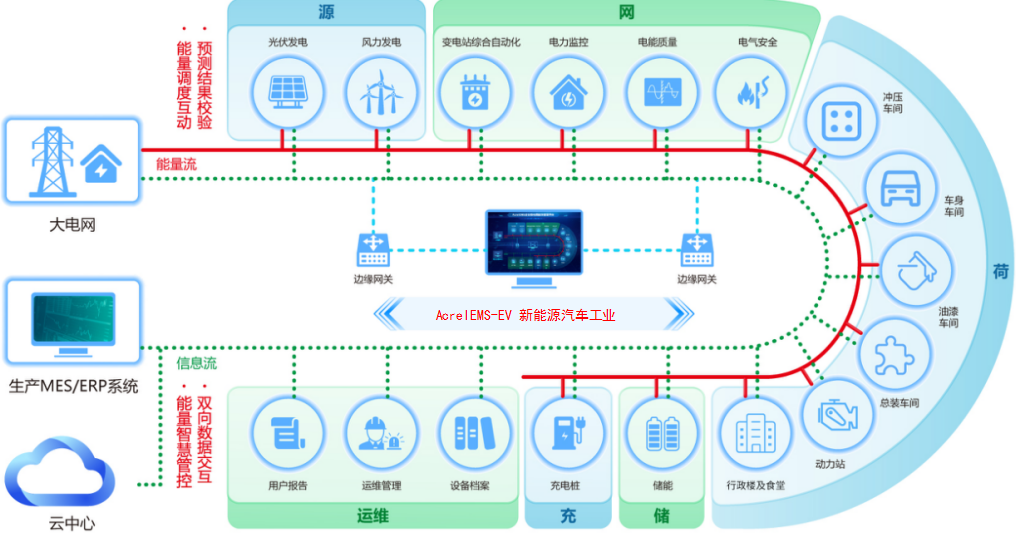

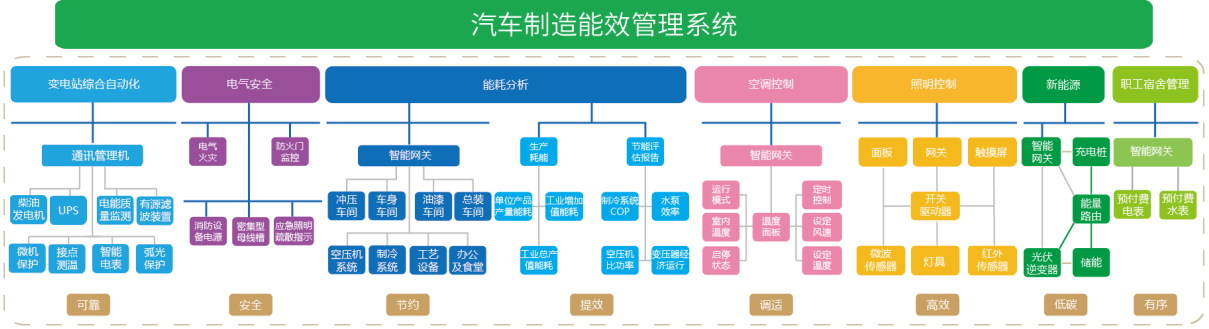

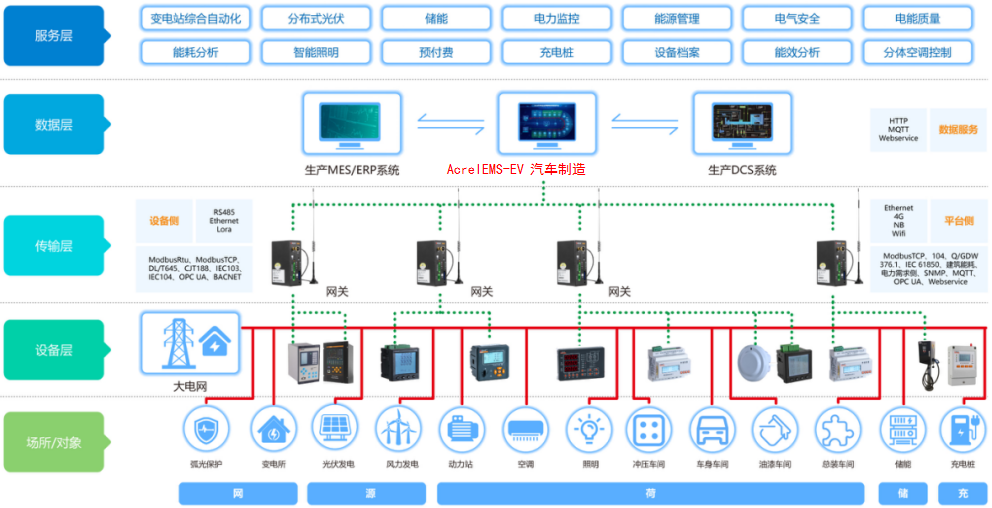

平台架构

平台组成

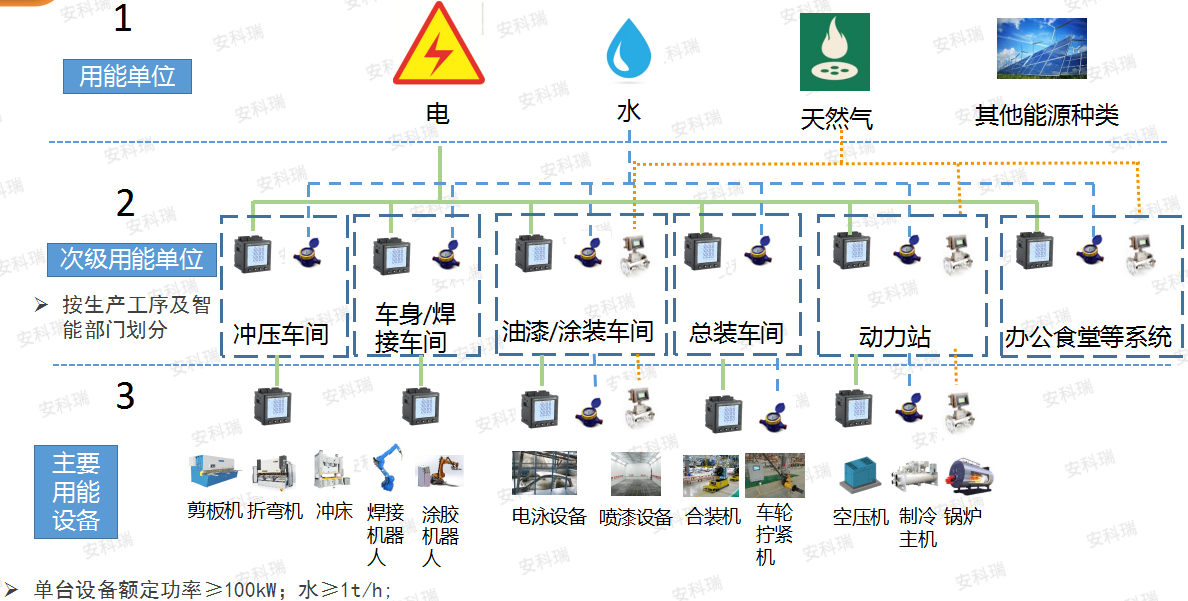

生产计量系统

能效分析体系

四、平台功能

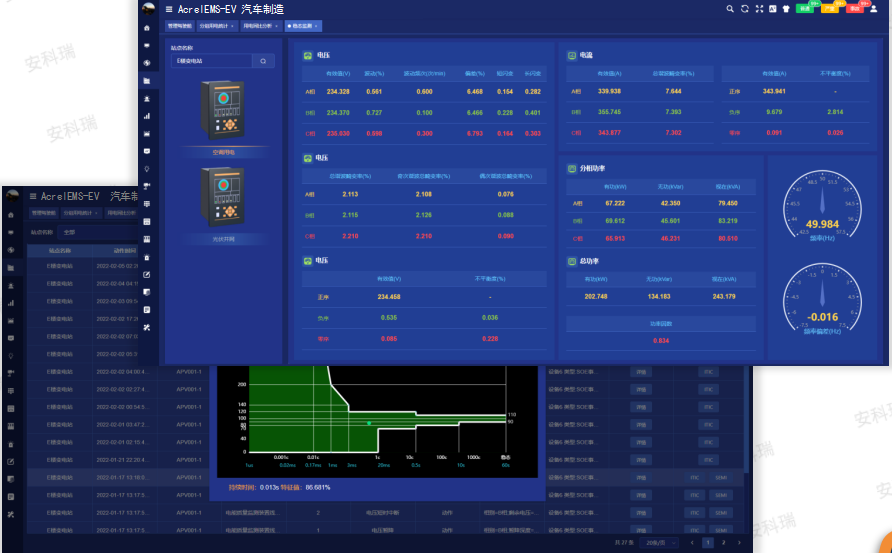

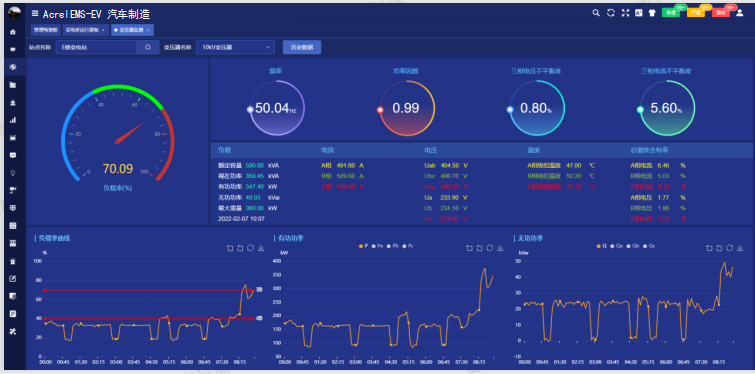

1.1电力监控

五遥--遥测/遥信/遥控/遥调/遥视、页面组态--配电主接线图、曲线分析、电力集抄、光字牌、SOE事件、故障录波、事故追忆、极值统计、直流屏监测、发电机监测、无功补偿柜监测、变压器监测

1.2电能质量

稳态监测、稳态曲线、谐波频谱、谐波曲线、负荷曲线、暂态分析、SOE事件、极值统计

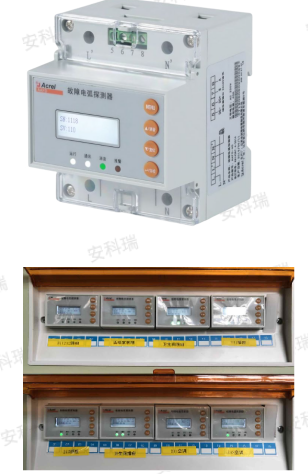

1.3电气安全

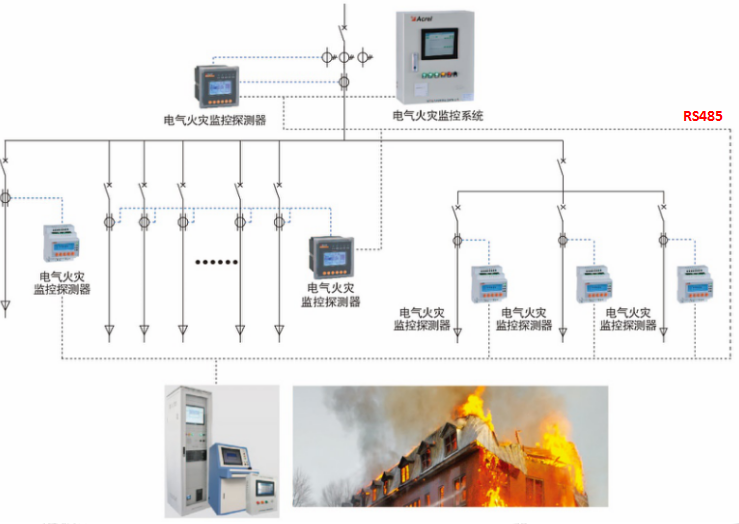

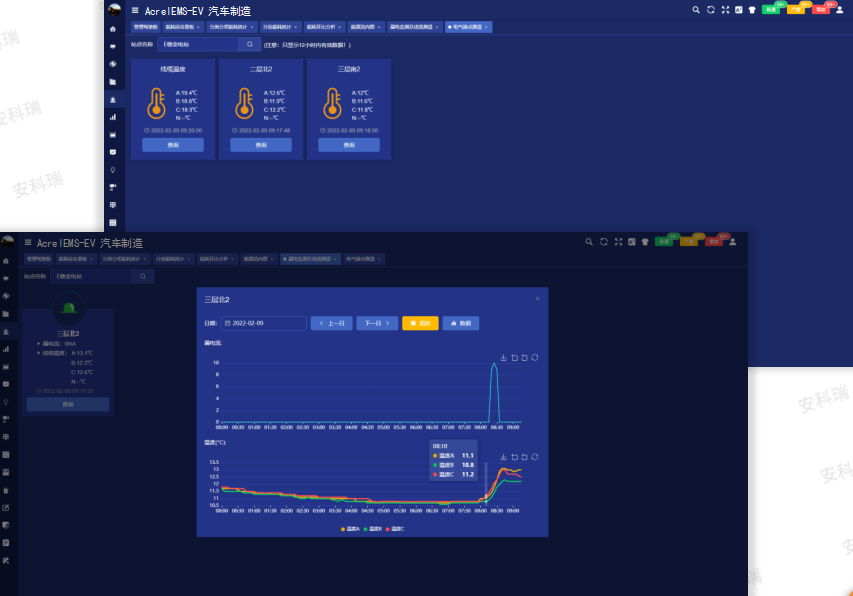

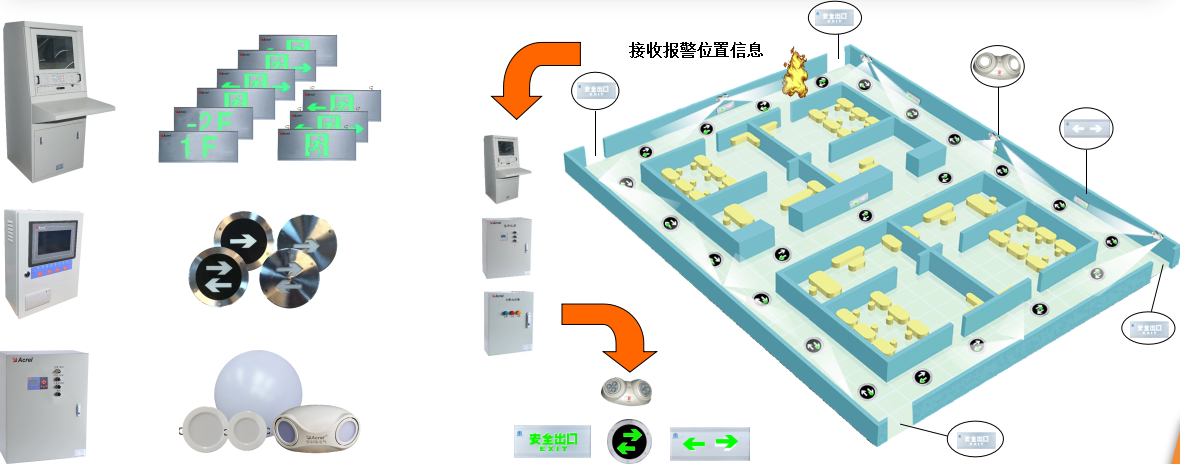

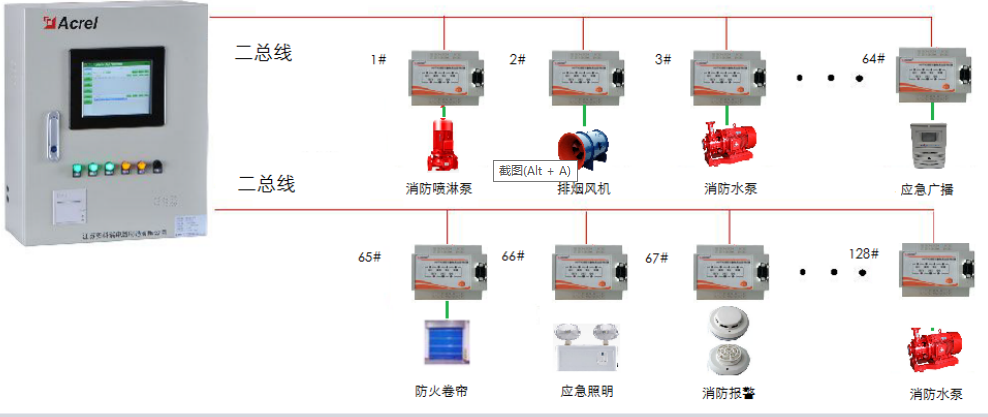

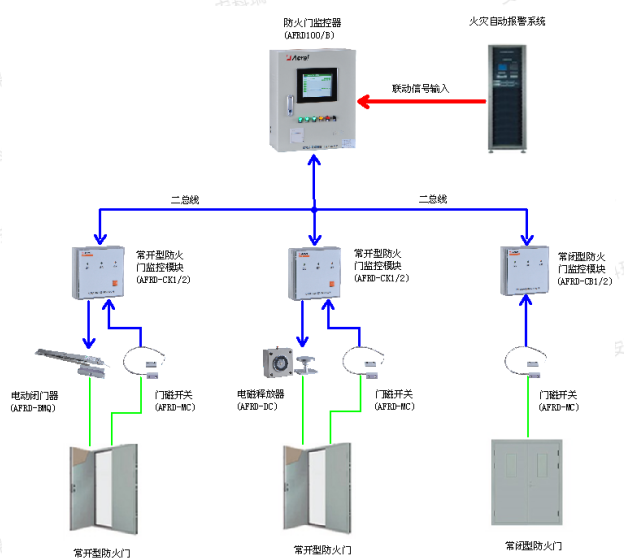

漏电监测、电气接点测温、消防设备电源监测、防火门监测、IT系统监测、弧光保护

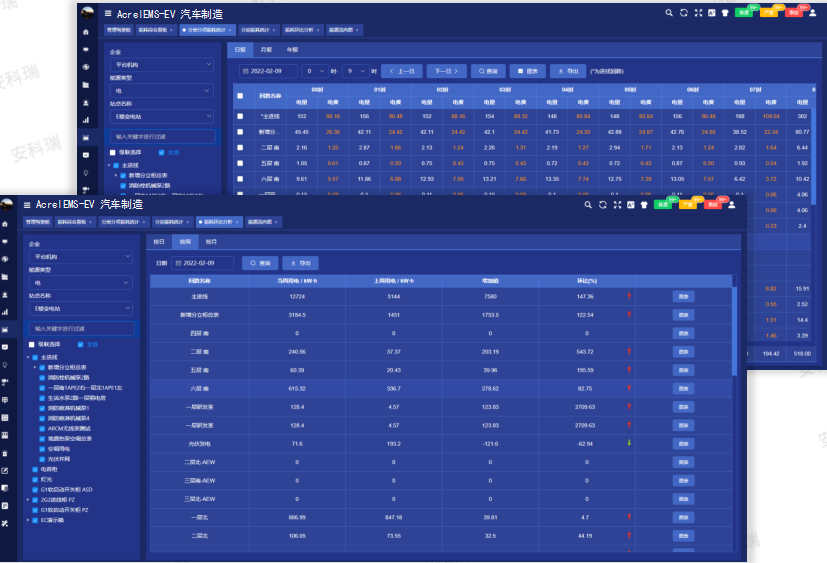

1.4能耗分析

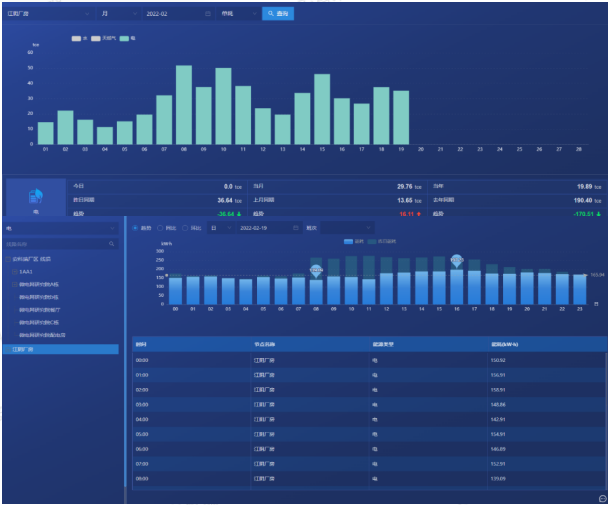

分类分项能耗统计、能耗折标统计、能耗同环比分析、能耗趋势分析、能源流向图、能源费用统计、用能参数查询

1.5能效分析

提供设备能效分析结果及节能建议，帮助管理人员全面了解企业的能效水平，为企业节能降耗提供数据支持。
测算变压器损耗和运行效率、测算水泵运行效率、测算制冷系统能效比、测算空气压缩机能效比、得出能效分析结论，提供节能建议及能效优化实施方案

1.6空调控制

运行监测，监控空调的运行模式、水阀开关、当前温度、当前风速等工作状态

远程控制，平台端执行运行模式设置、控制水阀开关、设定温度、调节风速、开关机等操作

控制策略，根据季节限制温度调节上下限；定时控制；自动开关

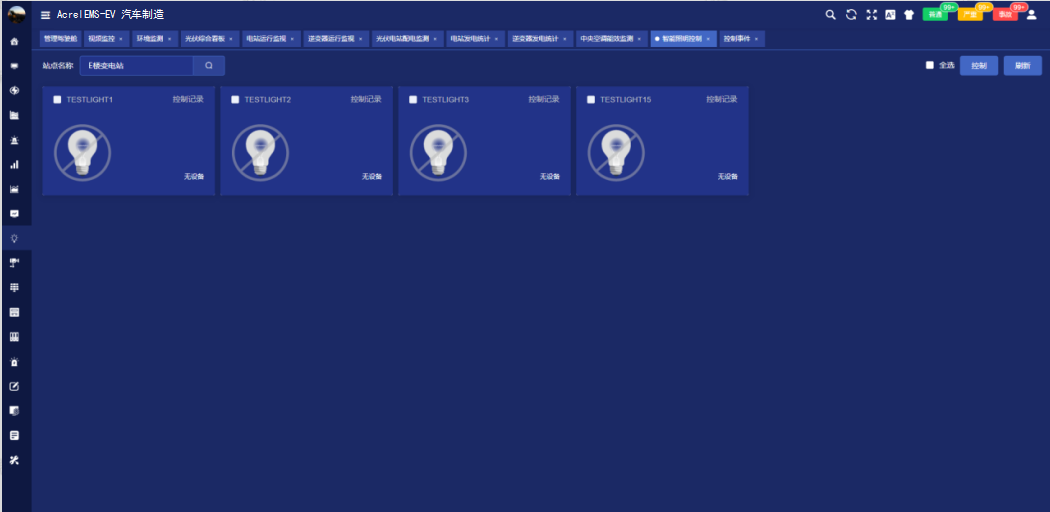

1.7智能照明

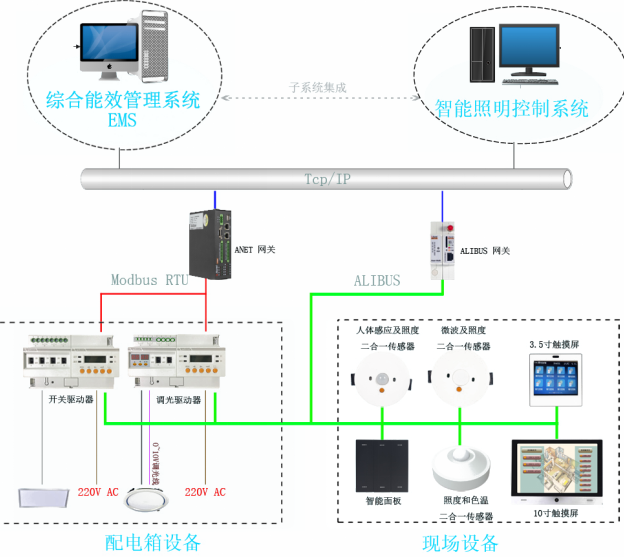

时间控制、联动控制、群控、场景控制、策略下发

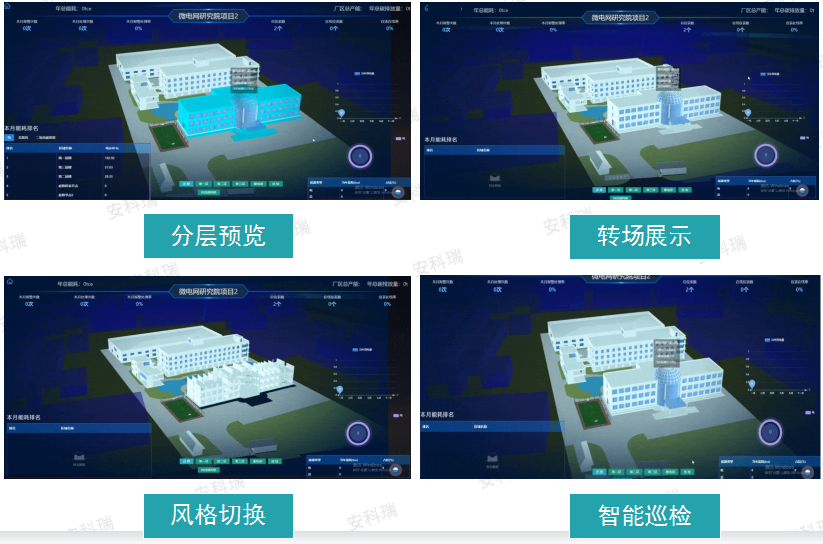

1.83D可视化

通过虚拟仿真实现多维度可视化，为客户提供数字化服务，助力企业能源经济双向管理，提升能源管理水平。

全局掌握各区域能源消耗情况，可视化监视设备运行状态，智能巡检

1.93D生产子系统

以空间维度解决因动力管线错综复杂给传统运维带来的不便和风险，提升运维效率展示设备的实时运行状态及能源消耗情况，结合动态的能源流向，为用户提供身临其境的直观体验

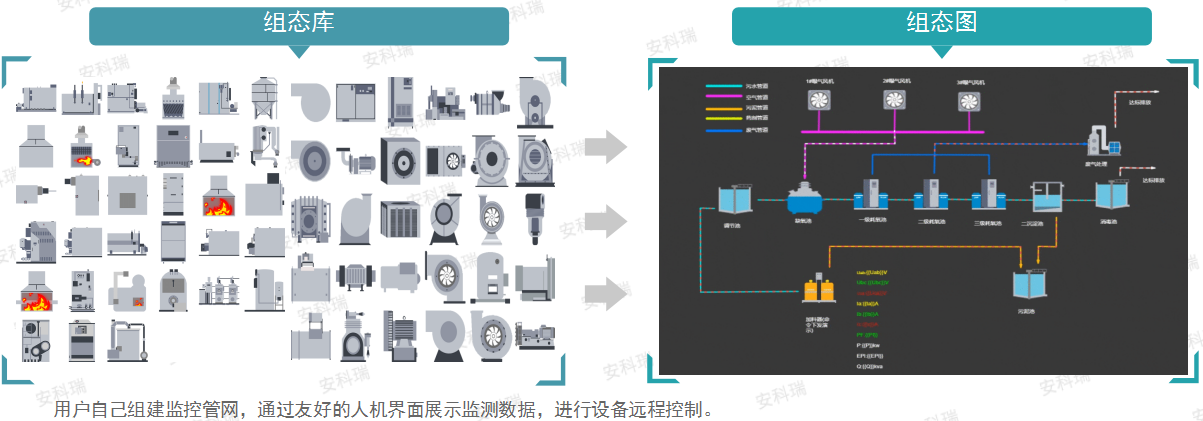

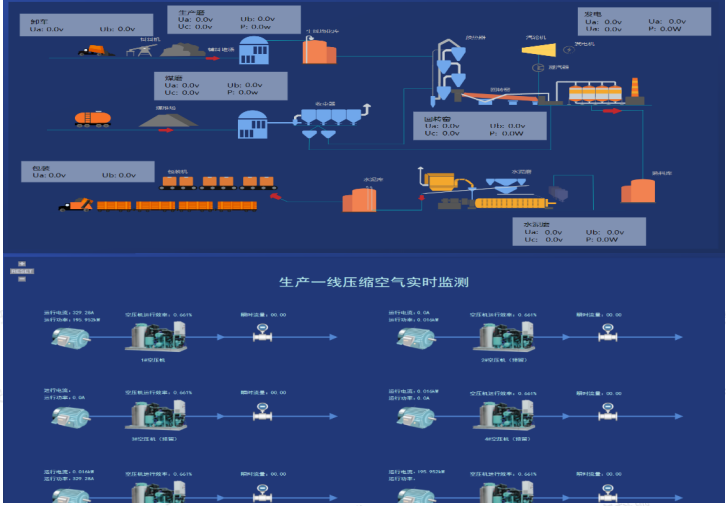

1.10工业组态功能

1.11生产管理

实时了解生产过程中设备运行和耗能情况，确保正常生产，为企业调整工艺参数、提高产量、降低设备能耗提供数据支持。

对接PLC、DCS、SCADA等系统，产品录入，产量录入

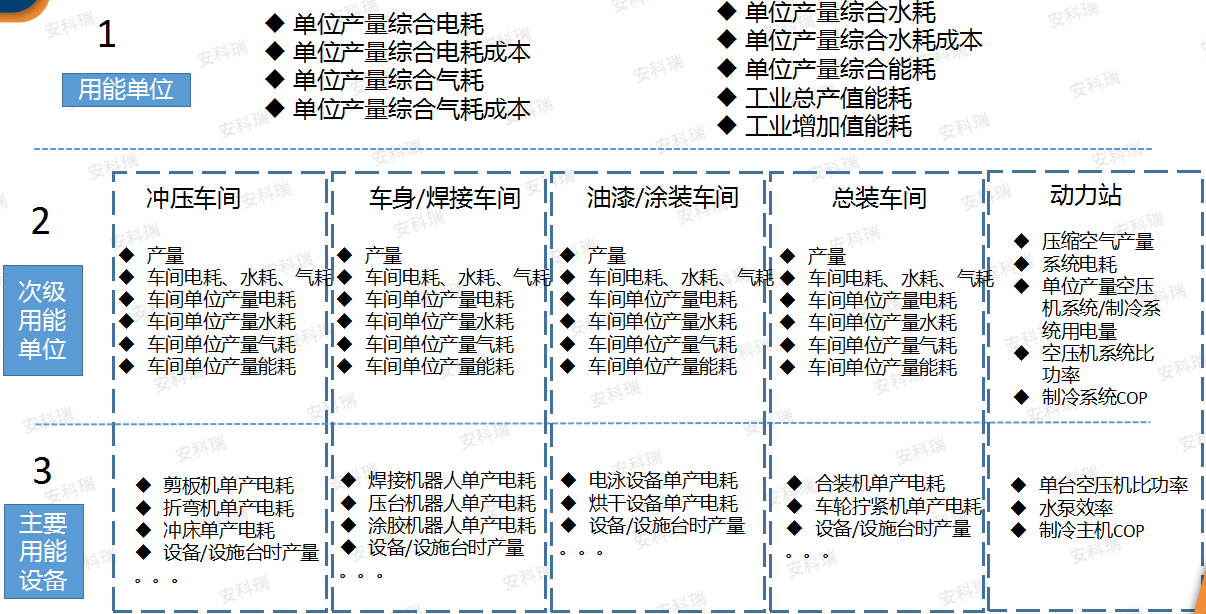

1.12单耗分析

对企业单位产品能耗/单位产值能耗进行统计分析，并对标行业先进指标，帮助用户了解企业实际生产水平，为调整生产工艺，降低生产成本提供依据。

对接ERP、MES、MIS等系统，万元产值单耗，产品单位能耗，对标行业先进指标，单耗报警

1.13环境监测

配电室环境监测、机房环境监测、视频监视

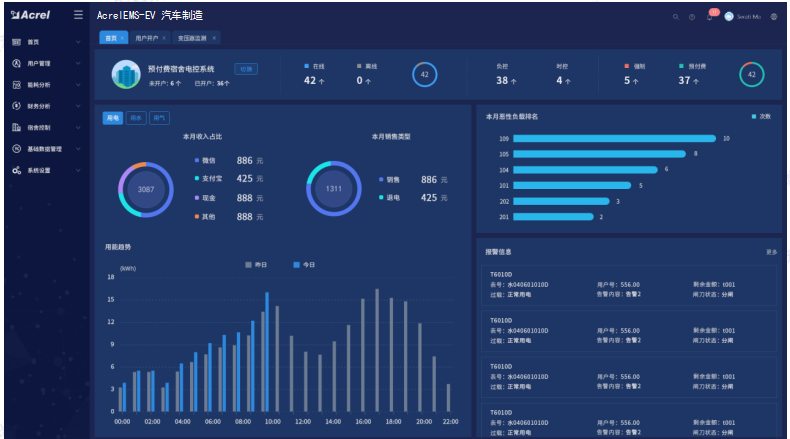

1.14宿舍用电预付费管理

用电监控、违规用电监测、基础用电管理、员工用电档案管理

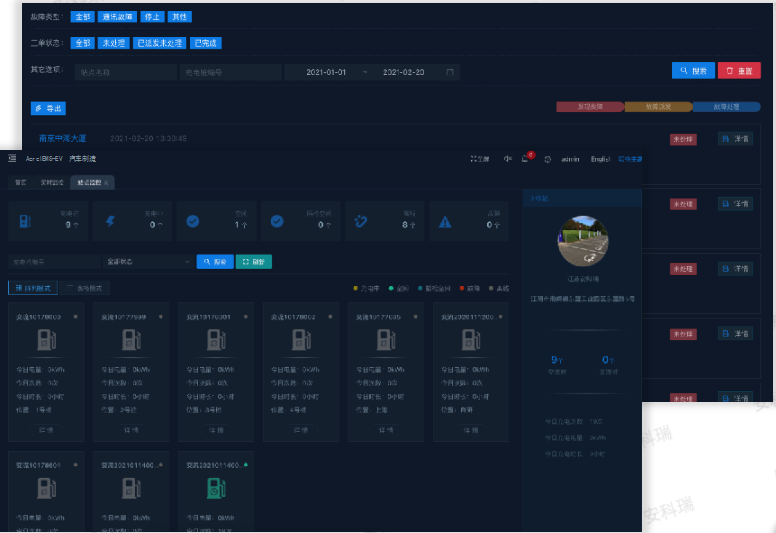

1.15汽车/电瓶车充电桩

在线监控、故障预警、交易管理、负荷控制、运营统计

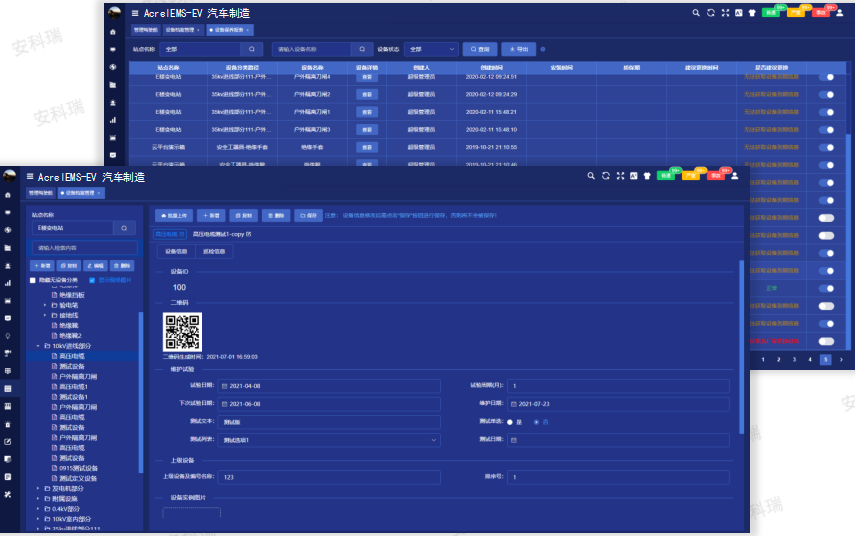

1.16设备档案

设备登记、设备列表、保养记录、保养提醒、巡检项管理

1.17工单管理

巡检计划、巡检工单、消缺工单、抢修工单、车辆轨迹、电子考勤

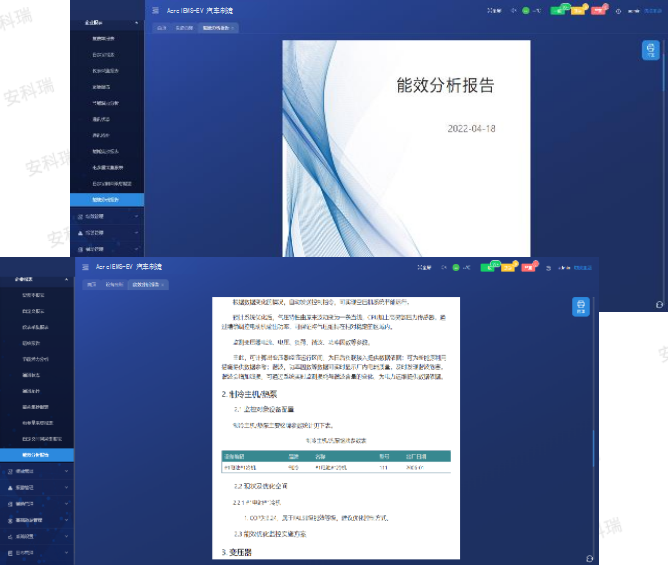

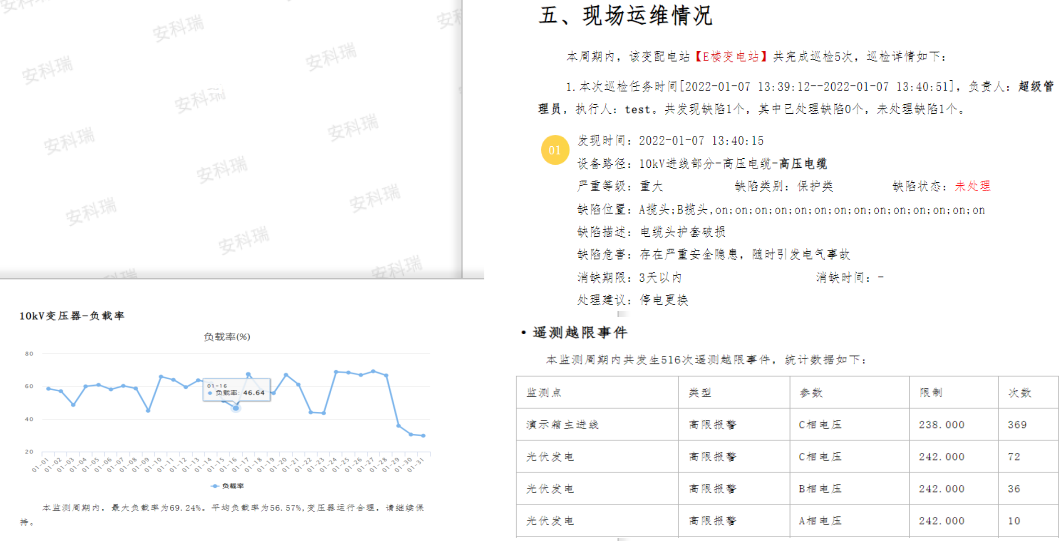

1.18用户报告

报警统计、巡检分析、电力运行、改进建议

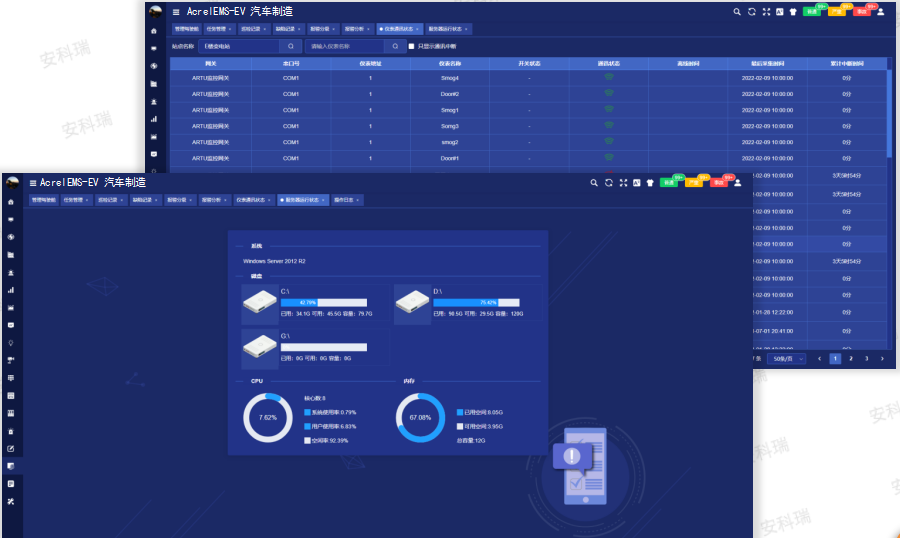

1.20系统运行

通讯状态、服务器状态、离线事件、操作日志、控制日志、在线用户、访客记录

1.21 系统设置

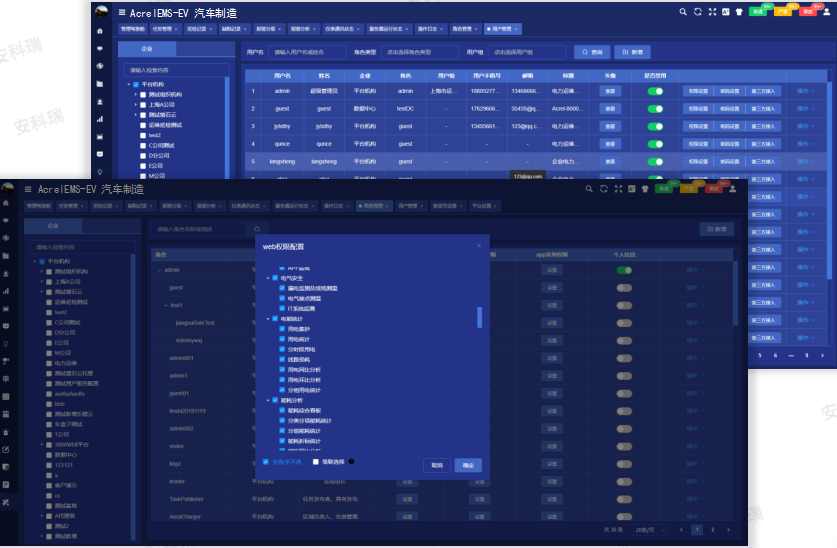

角色管理、权限管理、用户管理、菜单管理、登录页设置、平台设置

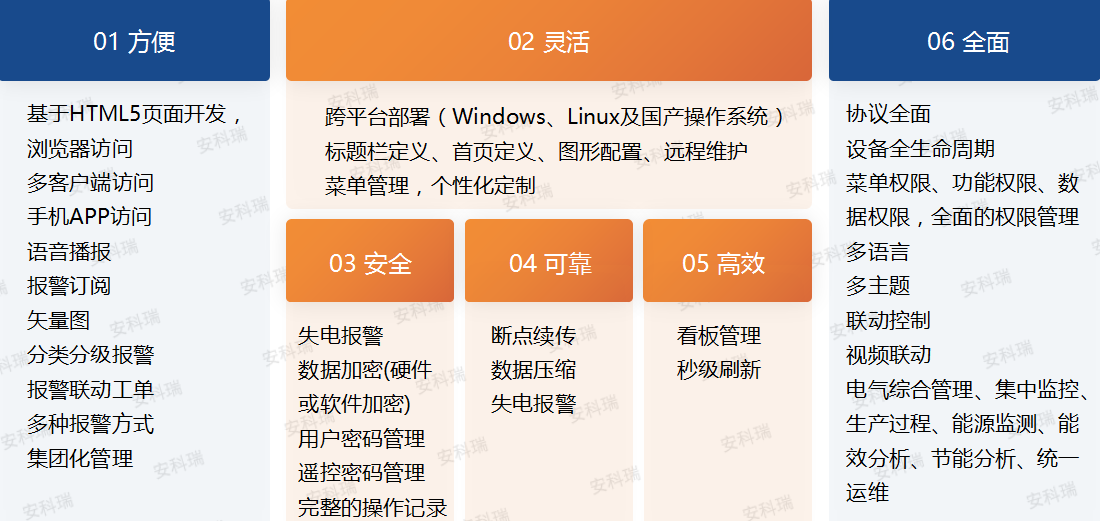

五、平台特点

六、典型硬件

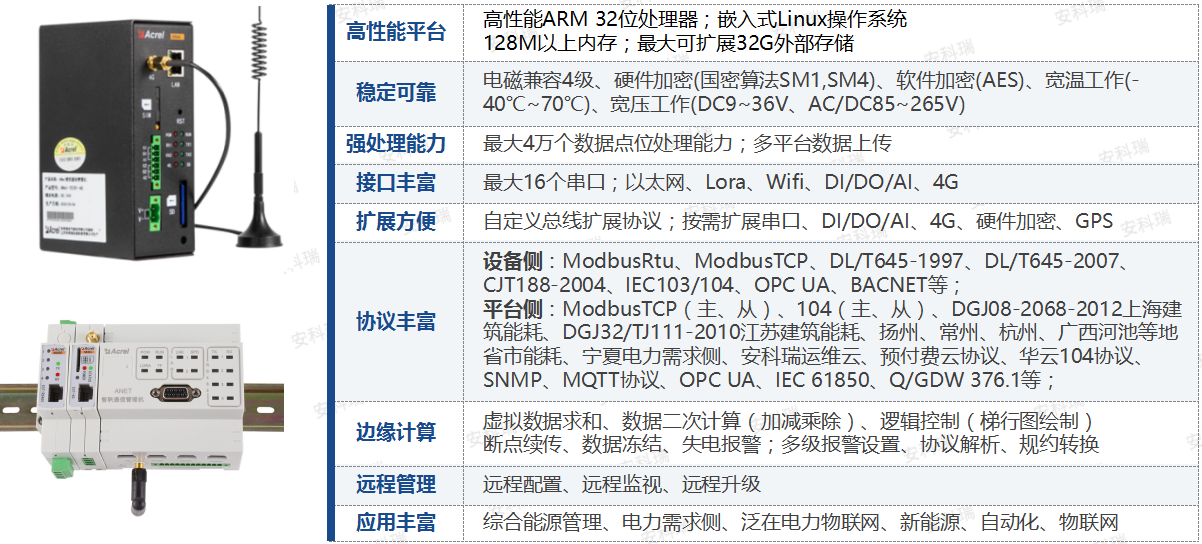

ANet系列边缘计算网关

AM系列综合保护装置

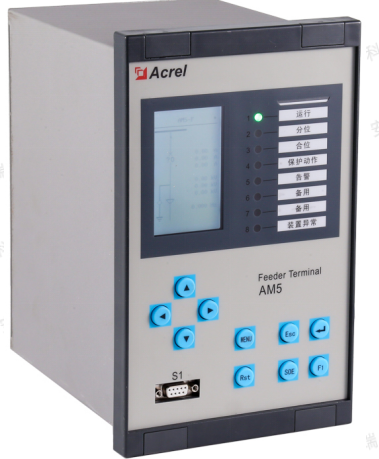

AM系列微机综合保护装置具有极强的数据处理、逻辑运算和信息存储能力，可为35kV及以下电压等级的进线、馈线、变压器、高压电动机、高压电容器等对象提供过负荷、低电压、过电压、热过载、非电量等保护功能，防止事故扩大，降低高价值设备损坏的风险。

装置具有完善的事故分析能力，包括SOE事件记录、故障录波记录等。提供串口和以太网通讯接口，可将信息上传至综合能源管理平台，方便的根据现场变化调整保护设定值，使平台可远程监视和控制配电回路运行状态，大大提高了企业配电和用电的自动化、智能化水平。

弧光保护装置

在中压母线，中压柜运行过程中很可能由于的操作失误、接头松脱、动物侵入，以及长时间运行后PT绝缘老化、套管老化导致严重短路故障。对于中压母线未像高压母线那样安装母线差动保护，中压母线短路故障依赖上级进线的后备保护切除，切除时间长，而根据测试结果数据，母线燃弧后 0.1s 就会燃烧，0.15s 后母线损毁，柜体在 0.2s 后爆炸。

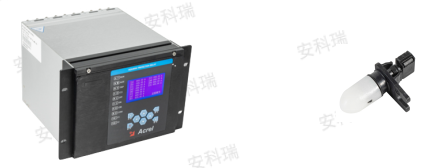

ARB5母线弧光保护装置通过检测母线室弧光、进线电流判据（弧光判据+电流突变量判据）启动；单判据动作时间≤7ms、双判据时间≤20ms。ARB5母线弧光保护由弧光保护装置、弧光探头及塑料光纤和尾纤等构成。

开关柜综合测控装置

ASD500开关柜综合测控装置用于3~35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有一次回路模拟图及开关状态指示，高压带电显示及核相，自动温湿度控制，加热回路故障告警，分合闸回路完好指示、分合闸回路电压测量、预分预合闪光指示、电气节点无线测温，人体感应自动照明，语音提示，电参数测量及RS485通讯接口等众多功能，集操作、显示于一体。

电能质量监测

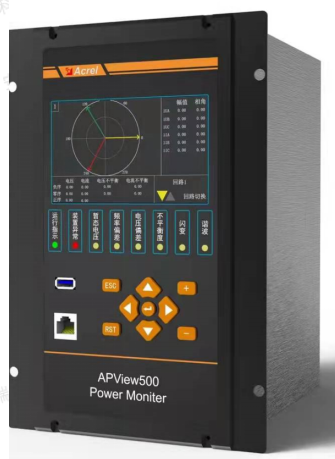

APView500电能质量在线监测装置遵循最新的电能质量国家标准，实时监测电压偏差、频率偏差、三相电压不平衡、电压波动和闪变、谐波等电能质量，记录各类电能质量事件，记录事件发生前后的波形，辅助用户分析电能质量发生的原因，为后续的电能质量治理方案提供数据基础；

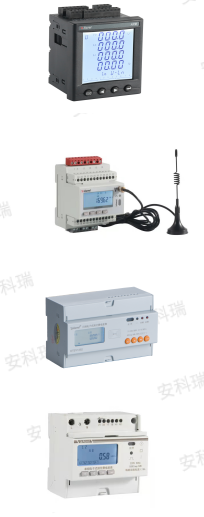

APM/AEM/DTSY/DDSY/ADW电能计量及分析

双碳背景下，用能的电能替代将是长期趋势，因此新会增大量用电设备，提高这些设备的能效水平将降低总的电能消耗，助力双碳目标早日实现。

需要多种类型的电能计量仪表，支持嵌入式、导轨式安装，RS485、Lora、4G等数据上传模式，可实现免布线、免停电施工。

电能计量表计安装在主要配电节点、重点用能设备等处，综合能源管理平台实时采集用电数据，对用电数据进行逐时、逐日、逐月分析，并结合国家、行业标准，统计企业整体碳排放，为碳中和提供基础数据服务。企业用能总量数据和强度数据可上传至zhengfu监管平台，满足zhengfu碳排放监管要求。

电动机保护器

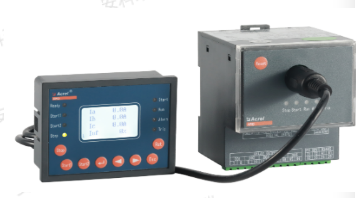

ARD3M系列智能电动机保护器，采用最新的单片机技术模块化设计，具有抗干扰能力强工作稳定可靠、数字化、智能化、网络化等,支持基波和全波电力参数测量（U、I、P、Q、S、PF、F、EP、EQ），电压及电流不平衡度，电压、电流正序、负序、零序分量，三相电压相角，剩余电流，电压、电流 2-63 次分次谐波测量，分次谐波含有率及总谐波畸变率,安装在水泵、空压机、冷干机等低压电动机控制柜或低压馈电柜，进行短路、过流、过载、起动超时、断相、不平衡、低功率、接地/漏电、te保护、堵转、逆序、温度等保护以及外部故障连锁停机，支持顺序事件记录功能，方便现场维护人员查找、分析故障原因，支持4～20mA模拟量输出，方便与PLC、软启、变频器等配合，实现电动机自动或远程控制。可选配抗晃电功能，支持短时波动电压或短时电压中断，满足条件时再启动电机，尽快恢复生产。

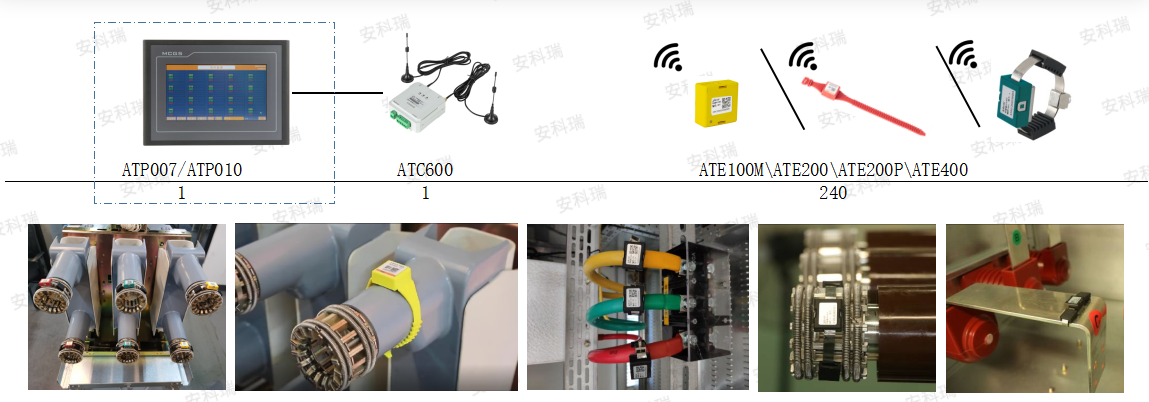

ARTM系列电气接点在线测温

ARTM系列电气接点在线测温装置适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测，防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为安全隐患，提高设备安全保障，及时、持续、准确反映设备运行状态，降低设备事故率。

变电所环境监测

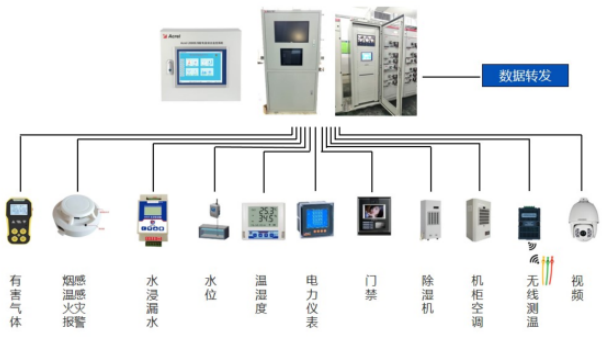

烟感、水浸、红外双鉴、门禁等监测

风机、水泵、空调等控制

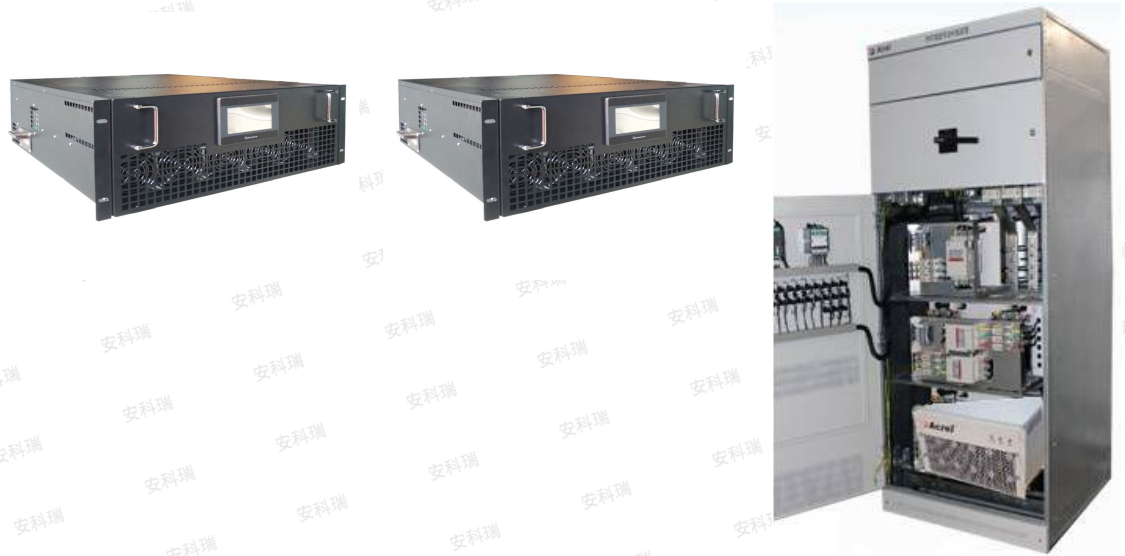

电能质量治理

1、通过有源无功补偿（SVG）缓解电压波动和闪变；

2、通过储能装置缓解频率；

3、通过有源滤波APF对负荷侧设备进行谐波治理，避免负荷侧谐波与并网谐波之间产生叠加或某频段的震荡；

4、解决传统无功补偿柜在新能源应用中的不足；

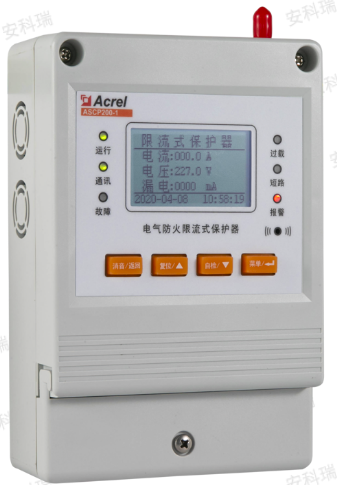

ASCP电气防火限流式保护器

当低压配电回路发生短路故障时，ASCP200电气防火限流式保护器能以微秒级速度快速限制短路电流以实现灭弧保护，从而能显著减少电气火灾事故，有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大，以及使用寿命短等弊端，特别适合配套充电桩使用。

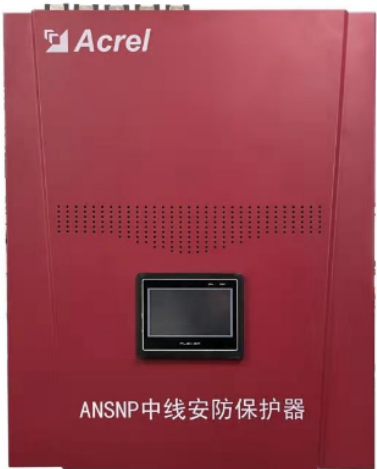

ANSNP中线安防保护器

大量非线性负载使用会导致中性线3N次谐波电流过大，三相不平衡等问题往往也会造成中性线电流过大，而中性线电流过大非常容易导致中性线绝缘层老化起火引发火灾，存在较大的安全隐患，我司采用先进的电力电子技术、控制理论等研制出了新型的中线安防保护器ANSNP，可有效消除中性线电流过大的情况而造成的电气火灾安全隐患。
