AcrelEMS-BP生物制药能效管理系统解决方案
时间: 2022-07-29 发布人:范曼曼
AcrelEMS-BP生物制药能效管理系统集变电站综合自动化、电力监控、电能质量分析及治理、电气安全、能耗分析、照明控制、设备运维于一体,为建立可靠、安全、高效的能源管理体系提供数据支持。

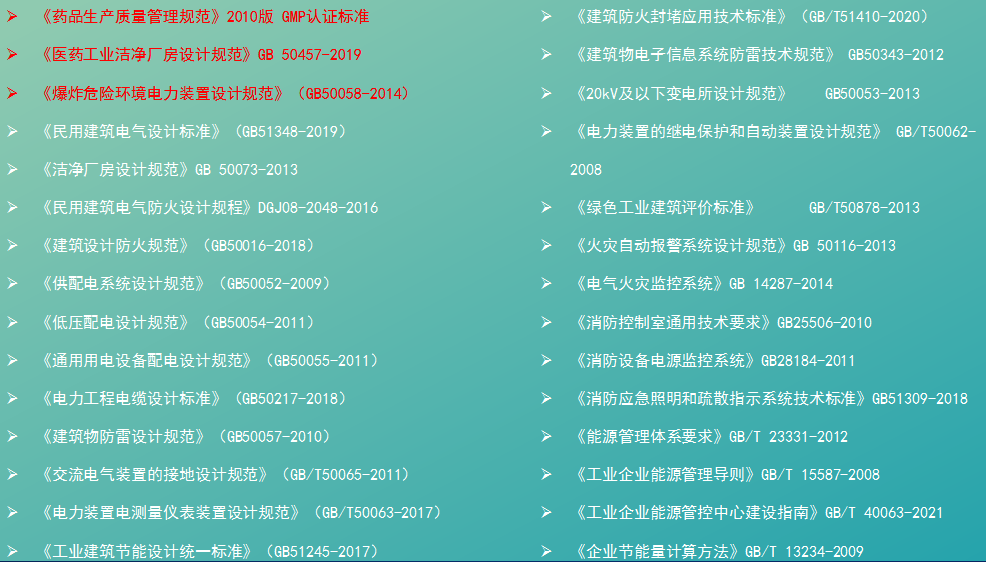

1.参考标准

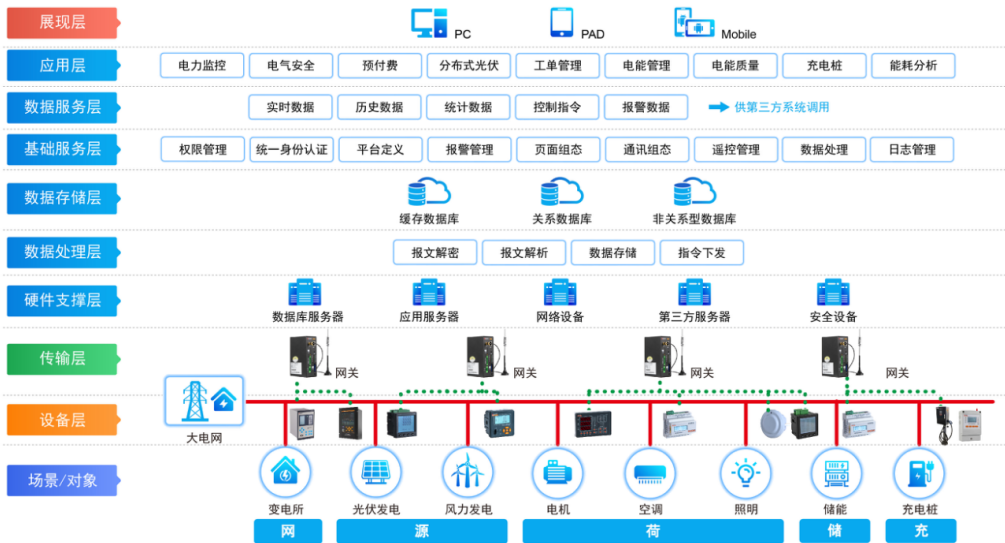

2.AcrelEMS-BP能效管理系统--架构

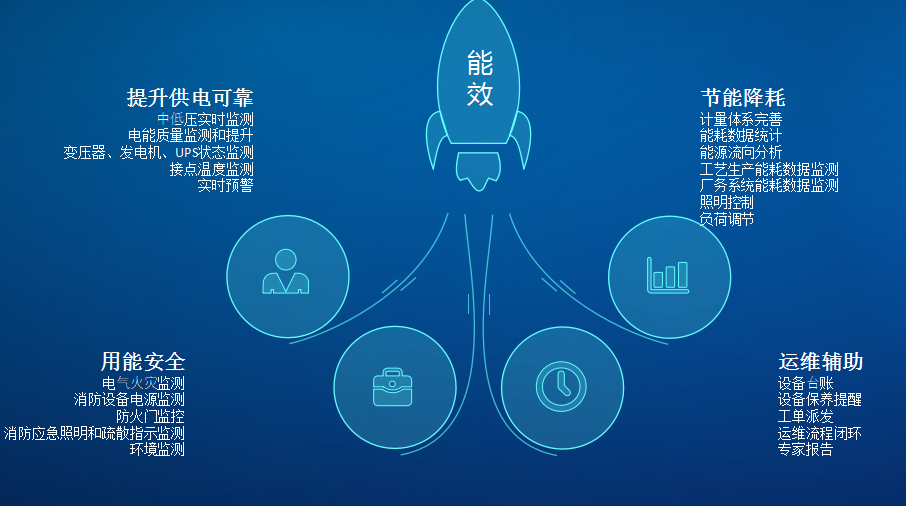

3.AcrelEMS-BP提升重点
4.配电结构

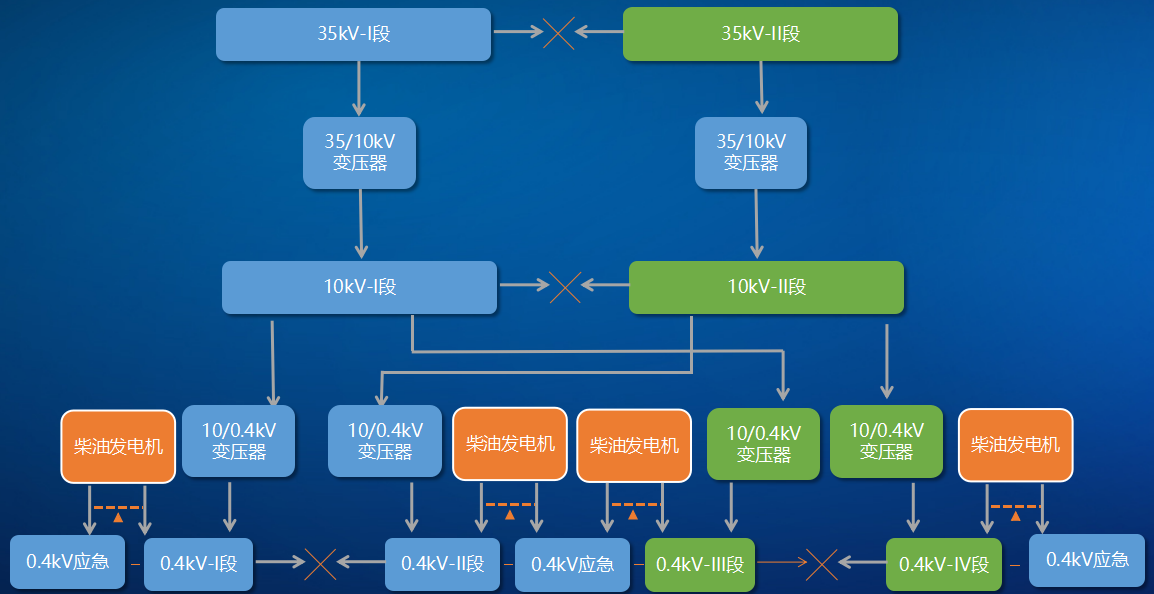

生物制药厂电源可分为三类即:公共电网电源、柴油发电机备用电源和 UPS 电源。以下为一个生物制药厂区的供配电示意图(部分)为了提高工厂供电可靠性。

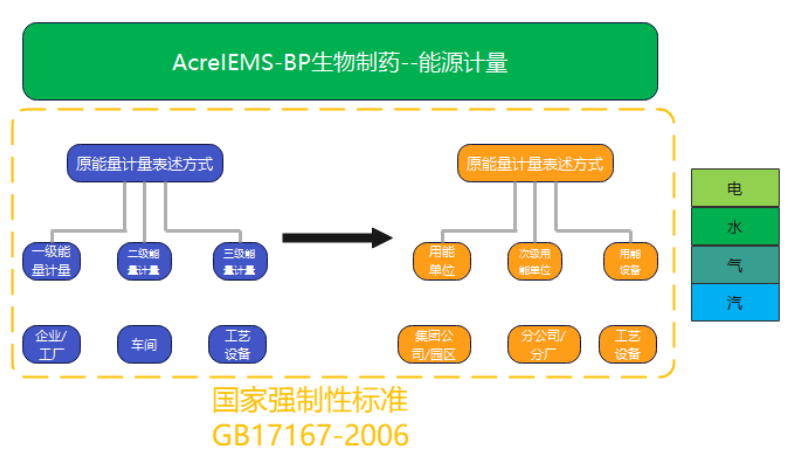

5.能源计量

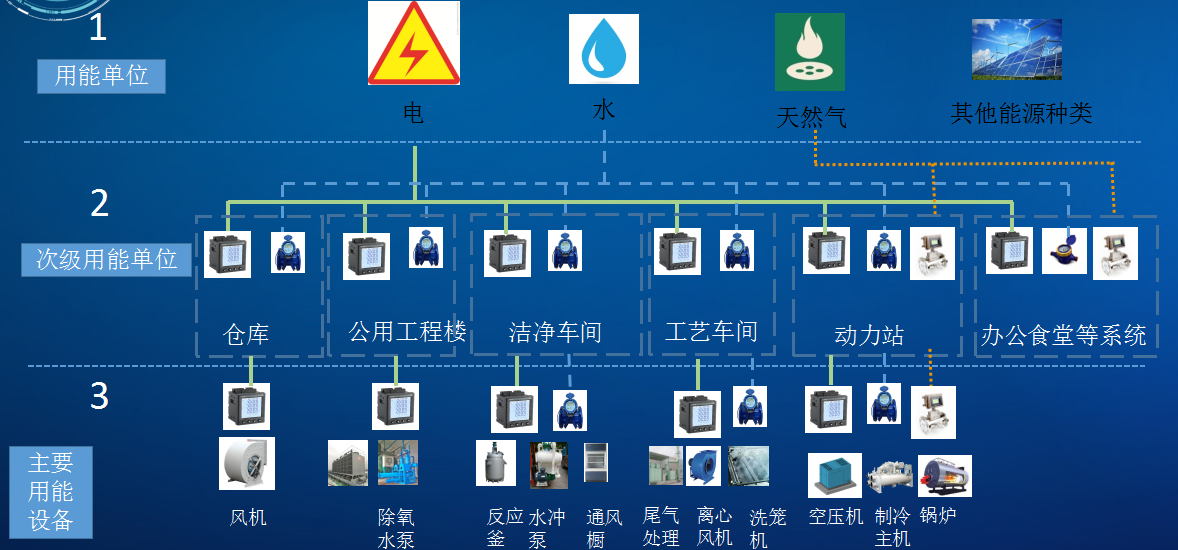

三级能源计量体系:
第一级:厂级总表计量,主要计量企业的外购能源;
第二级:车间级计量,计量各车间及区域的公用能源(水、电、气、汽)使用情况;
第三级:针对各重点用能设备的能耗监测,采集各生产车间和其它区域的外外购能源和自产能源的使用情况,包括产线、特殊工艺段、关重设备的能源介质消耗数据及质量数据。
6.工厂用能分析

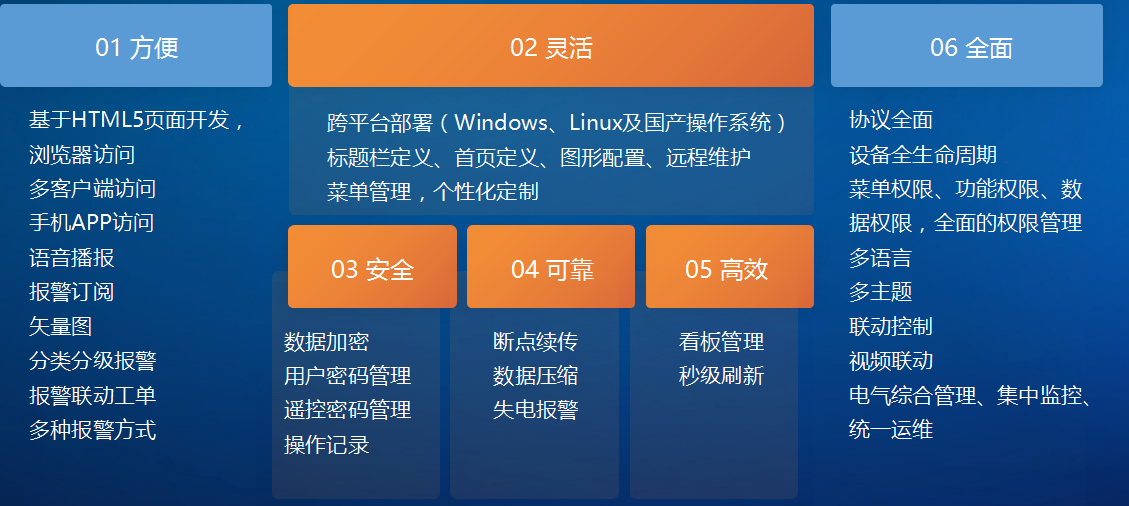

7.系统特点

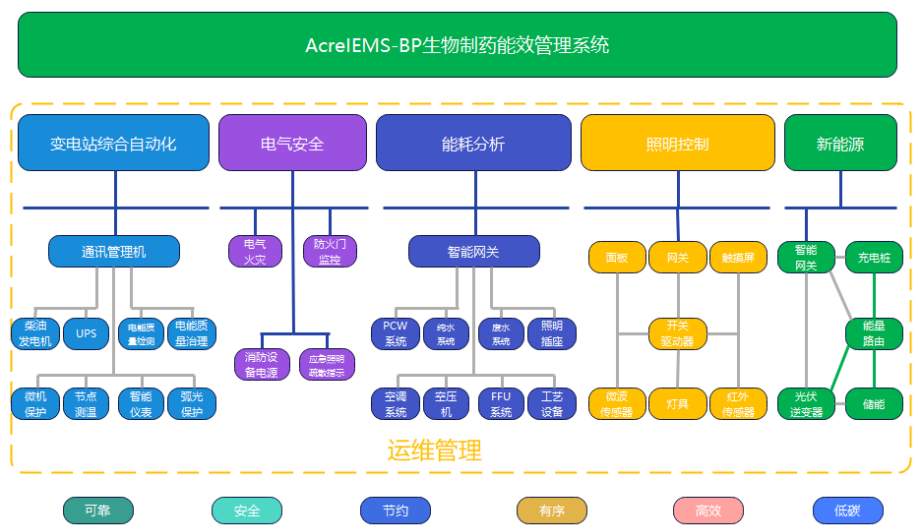

8.AcrelEMS-BP能效管理系统--组成

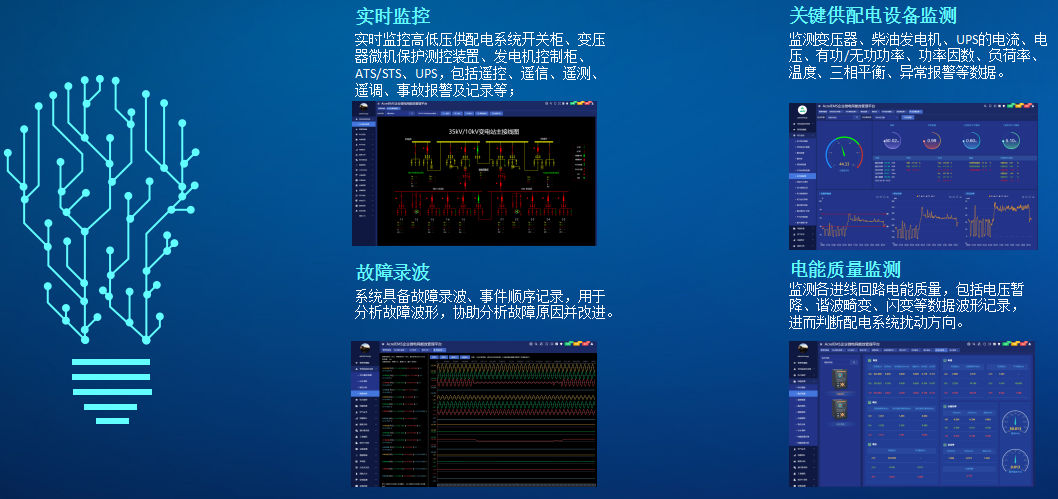

9.变电站综合自动化
10.电气安全

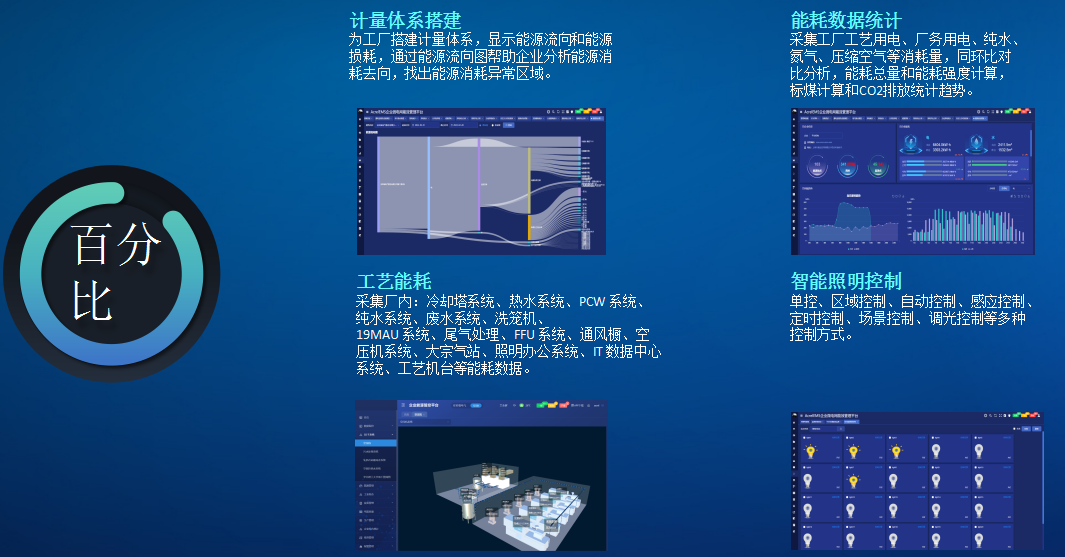

11.降低能耗

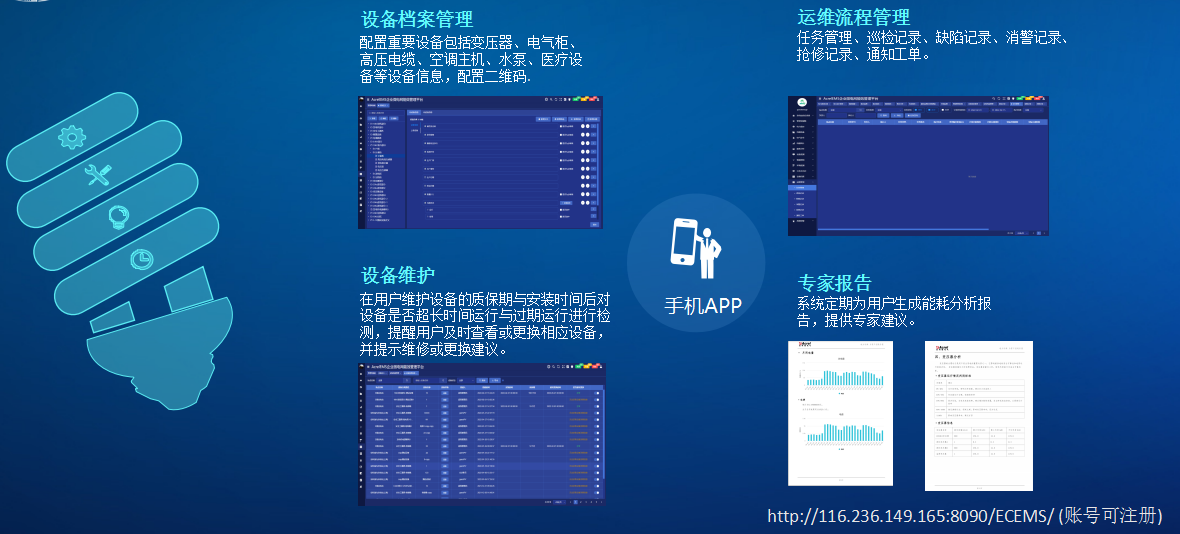

12.运维管理

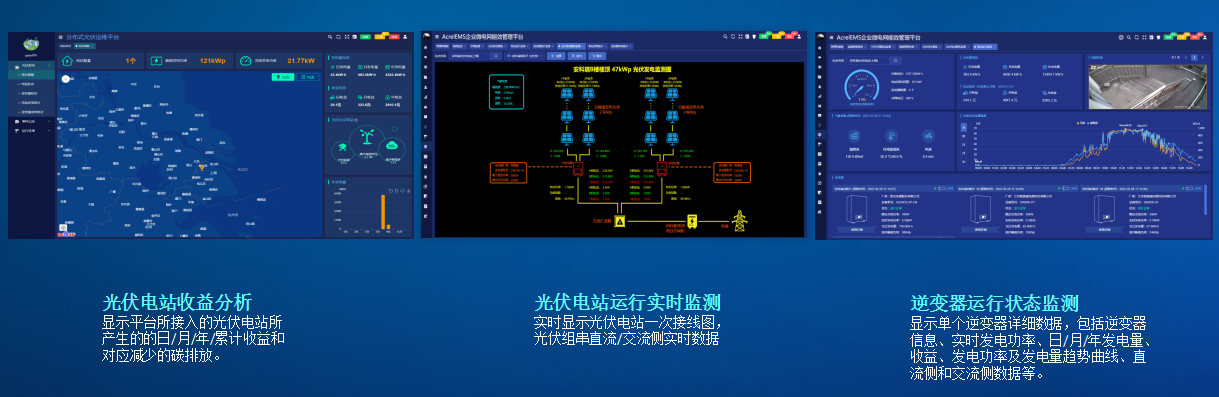

13.分布式光伏监测

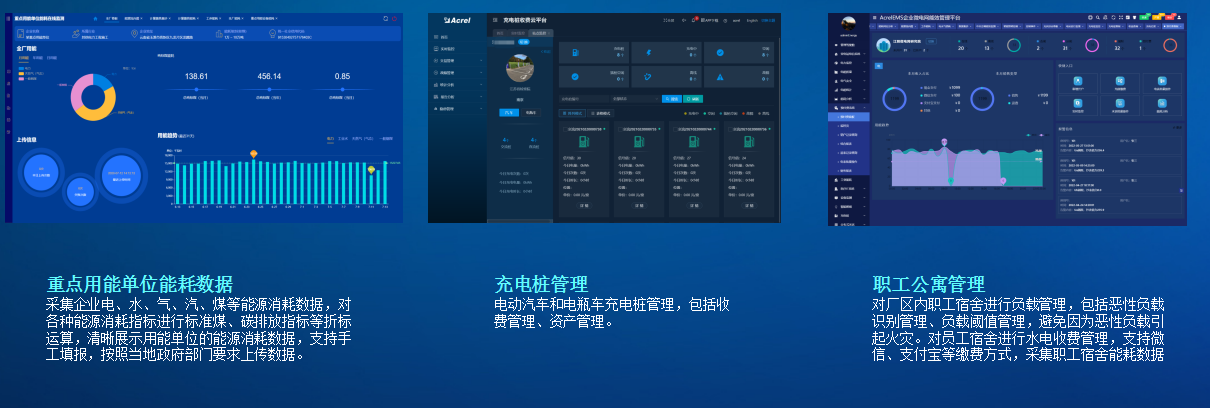

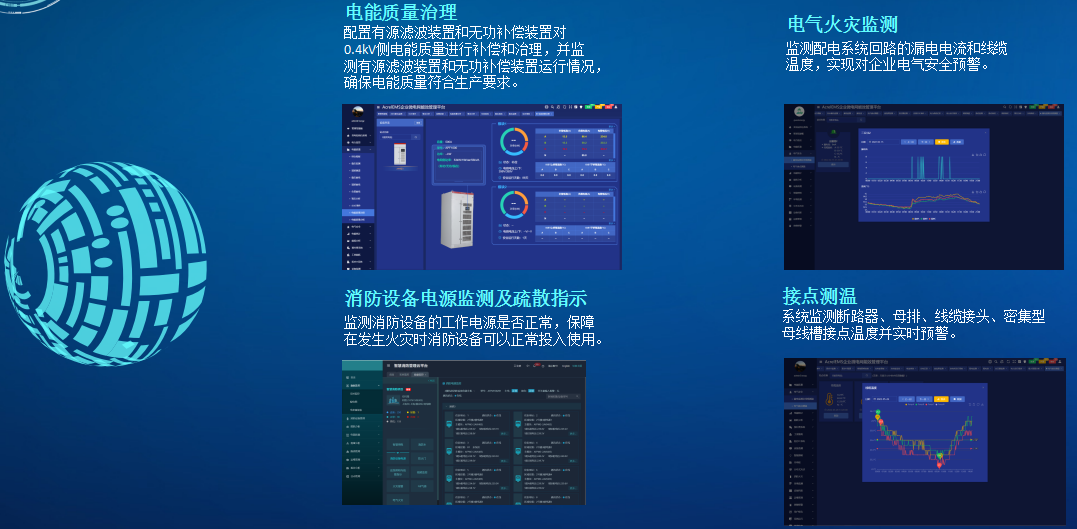

14.其它功能
15.边缘计算设备

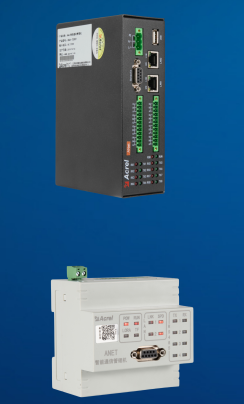

ANet系列边缘计算网关
高性能平台:高性能ARM 32位处理器;嵌入式Linux操作系统128M以上内存;最大可扩展32G外部存储;稳定可靠:电磁兼容4级、硬件加密(国密算法SM1,SM4)、软件加密(AES)、宽温宽压工作;强处理能力:最大4万个数据点位处理能力;多平台数据上传;接口丰富:最大16个串口;以太网、Lora、Wifi、DI/DO/AI、4G;扩展方便:自定义总线扩展协议;按需扩展串口、DI/DO/AI、4G、硬件加密、GPS;协议丰富:设备侧:ModbusRtu、ModbusTCP、DL/T645-1997、DL/T645-2007、CJT188-2004、IEC103/104、OPC UA、BACNET等;平台侧:ModbusTCP(主、从)、104(主、从)、DGJ08-2068-2012上海建筑能耗、DGJ32/TJ111-2010江苏建筑能耗、扬州、常州、杭州、广西河池等地省市能耗、宁夏电力需求侧、安科瑞运维云、预付费云协议、华云104协议、SNMP、MQTT协议、OPC UA、IEC 61850、Q/GDW 376.1等;边缘计算:虚拟数据求和、数据二次计算(加减乘除)、逻辑控制(梯形图绘制)断点续传、数据冻结、失电报警;多级报警设置、协议解析、规约转换;远程管理:远程配置、远程监视、远程升级;应用丰富:综合能源管理、电力需求侧、泛在电力物联网、新能源、自动化、物联网
16.中压保护监测设备
AM系列微机保护测控装置
AM系列微机综合保护装置具有极强的数据处理、逻辑运算和信息存储能力,可为35kV及以下电压等级的进线、馈线、变压器、高压电动机、高压电容器等对象提供过负荷、低电压、过电压、热过载、非电量等保护功能。装置具有完善的事故分析能力,包括SOE事件记录、故障录波记录等。方便的根据现场变化调整保护设定值,使平台可远程监视和控制配电回路运行状态,提高配电和用电可靠性。
电能质量在线监测装置
APView500电能质量在线监测装置遵循最新的电能质量国家标准,实时监测电压偏差、频率偏差、三相电压不平衡、电压波动和闪变、谐波等电能质量,记录各类电能质量事件,记录事件发生前后的波形,辅助用户分析电能质量发生的原因,为后续的电能质量治理方案提供数据基础;
17.中压保护监测设备

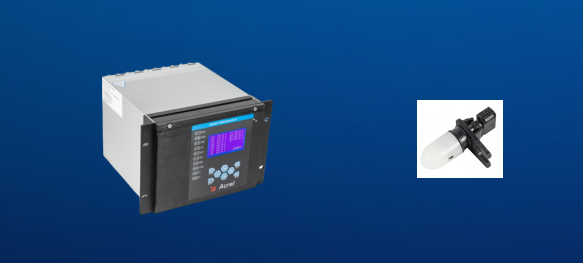

弧光保护装置
在中压母线,中压柜运行过程中很可能由于的操作失误、接头松脱、动物侵入,以及长时间运行后PT绝缘老化、套管老化导致严重短路故障。对于中压母线未像高压母线那样安装母线差动保护,中压母线短路故障依赖上级进线的后备保护切除,切除时间长,而根据测试结果数据,母线燃弧后 0.1s 就会燃烧,0.15s 后母线损毁,柜体在 0.2s 后爆炸。ARB5母线弧光保护装置通过检测母线室弧光、进线电流判据(弧光判据+电流突变量判据)启动;单判据动作时间≤7ms、双判据时间≤20ms。ARB5母线弧光保护由弧光保护装置、弧光探头及塑料光纤和尾纤等构成。

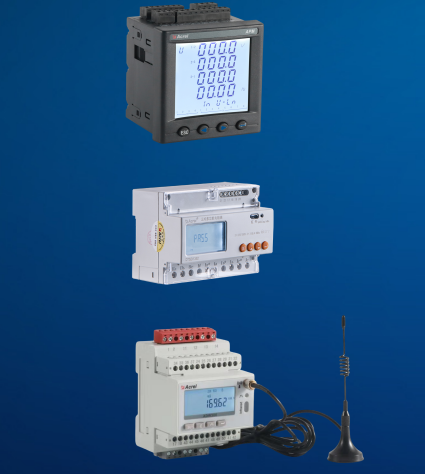

18.中低压监测计量仪表
APM/DTSD/ADW电能计量及分析完善企业的计量体系搭建,建立三级计量体系,追溯用能趋势和流向。提供多种类型的电能计量仪表,支持嵌入式、导轨式安装,RS485、Lora、4G等数据上传模式,可实现免布线、免停电施工。电能计量表计安装在主要配电节点、重点用能设备等处,系统实时采集用电数据,对用电数据进行逐时、逐日、逐月分析,并结合国家、行业标准,统计企业整体碳排放,为碳中和提供基础数据服务。企业用能总量数据和强度数据可上传至zhengfu监管平台,满足zhengfu碳排放监管要求。

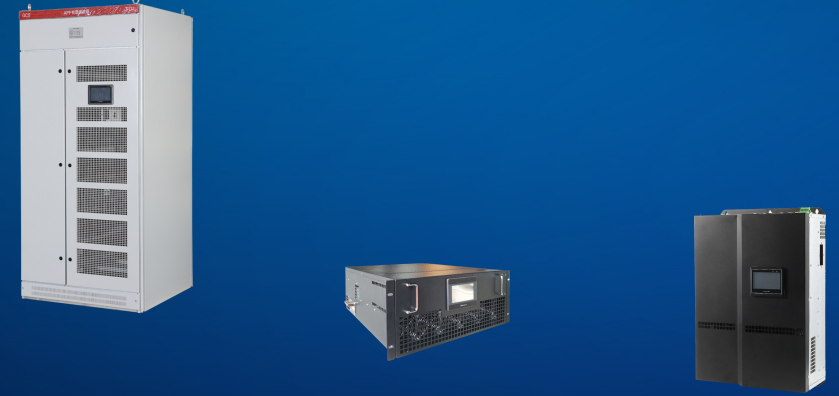

19.电能质量治理设备
电能质量治理装置通过有源无功补偿(SVG)快速平稳提高功率因数;通过有源滤波(APF)对大型医疗设备进行谐波治理,避免谐波影响电网和其它医疗设备;改善企业配电系统三相不平衡,减少中性线电流;解决传统无功补偿柜在新能源应用中的不足;
20.电气安全设备
ASCP电气防火限流式保护器
当低压配电回路发生短路故障时,ASCP200电气防火限流式保护器能以微秒级速度快速(<150μs)限制短路电流以实现灭弧保护,从而能显著减少电气火灾事故,有效克服传统断路器、空气开关和监控设备存在的短路电流大、切断短路电流时间长、短路时产生的电弧火花大,以及使用寿命短等弊端,特别适合配套充电桩使用。
21.电气安全设备

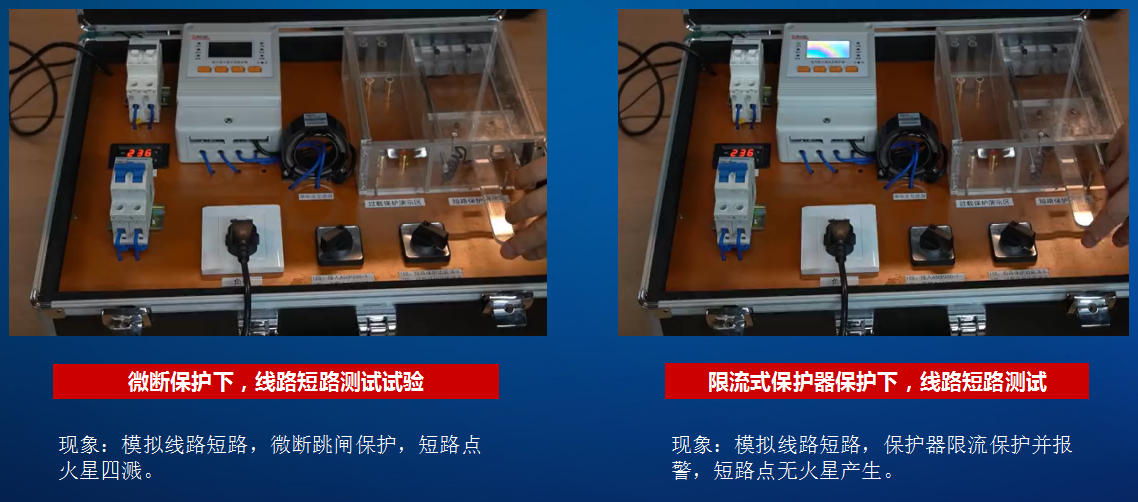

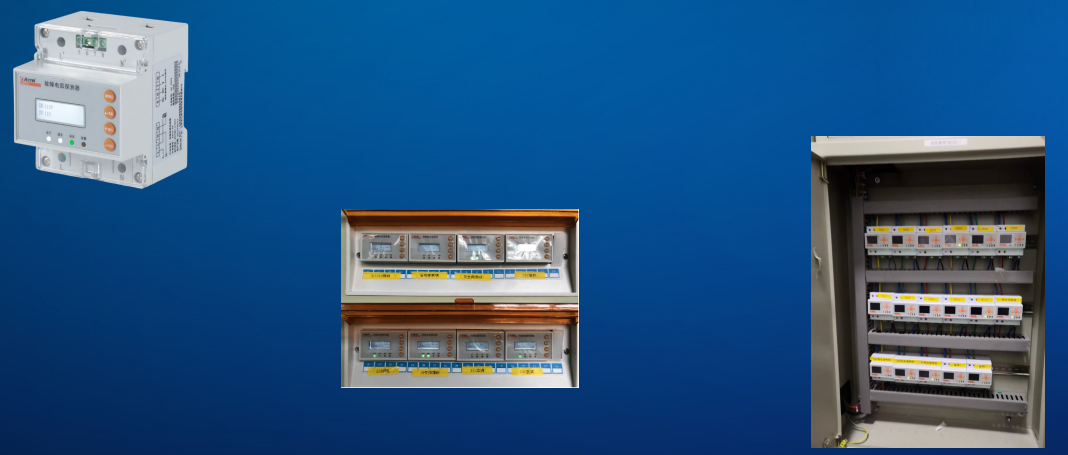

限流式保护器演示效果
22.电气安全设备

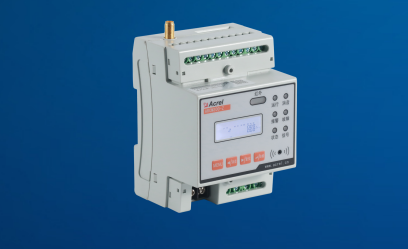

AAFD-40故障电弧探测器
当低压配电回路发生绝缘老化和隐性破损而产生微弱电弧电流时,设备会发出报警,可以接入平台,通过系统或短信发出报警信号,适用单相0-40A的照明插座回路。

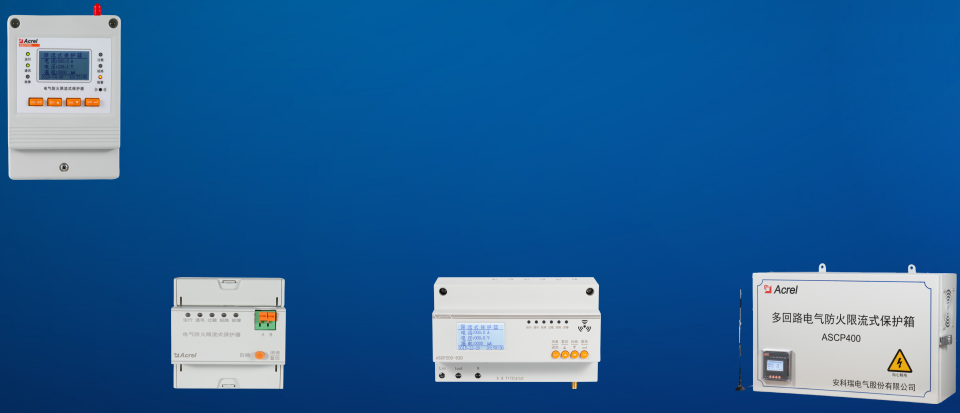

23.电气火灾监测方案
电气火灾探测器当电线由于机械损伤、年久失修而导致绝缘层老化破损、负荷大而发热使得绝缘层老化失效等原因,使得绝缘性能下降,导致电线与大地之间有不正常的电流通过,这种现象就是漏电,也称为“剩余电流”。泄漏电流流入接地点处形成发热现象,当流入接地点周围有易燃物时,经长期高温累积作用便会产生燃烧现象从而引发火灾。ARCM系列电气火灾探测器可对配电回路的剩余电流、导线温度等火灾危险参数实施监控和管理,集成度高,体积小巧,安装方便,防范因泄漏电流而导致的电气火灾。

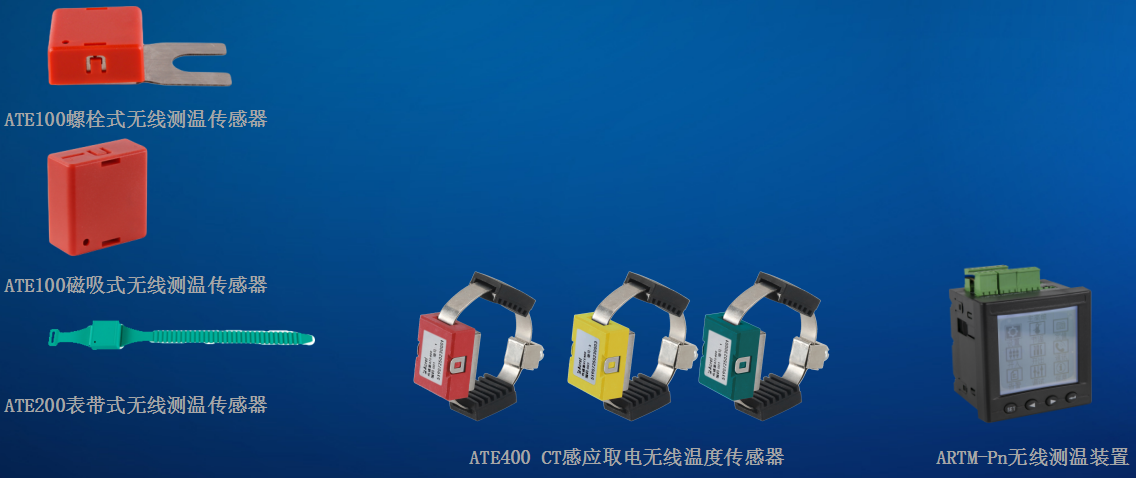

24.无线测温方案
ARTM系列电气接点在线测温装置ARTM系列电气接点在线测温装置适用于高低压开关柜内电缆接头、断路器触头、刀闸开关、高压电缆中间头、干式变压器、低压大电流等设备的温度监测,防止在运行过程中因氧化、松动、灰尘等因素造成接点接触电阻过大而发热成为安全隐患,提高设备安全保障,及时、持续、准确反映设备运行状态,降低设备事故率。

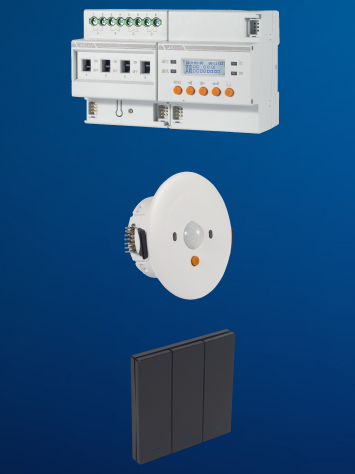

25.智能照明控制方案
智能照明控制可实现照明灯具的单控、区域控制、自动控制、感应控制、定时控制、场景控制、调光控制等多种控制方式,具有如下功能特点:
节约能源
智能化控制
减少维护费用
营造舒适的工作环境
延长灯具寿命

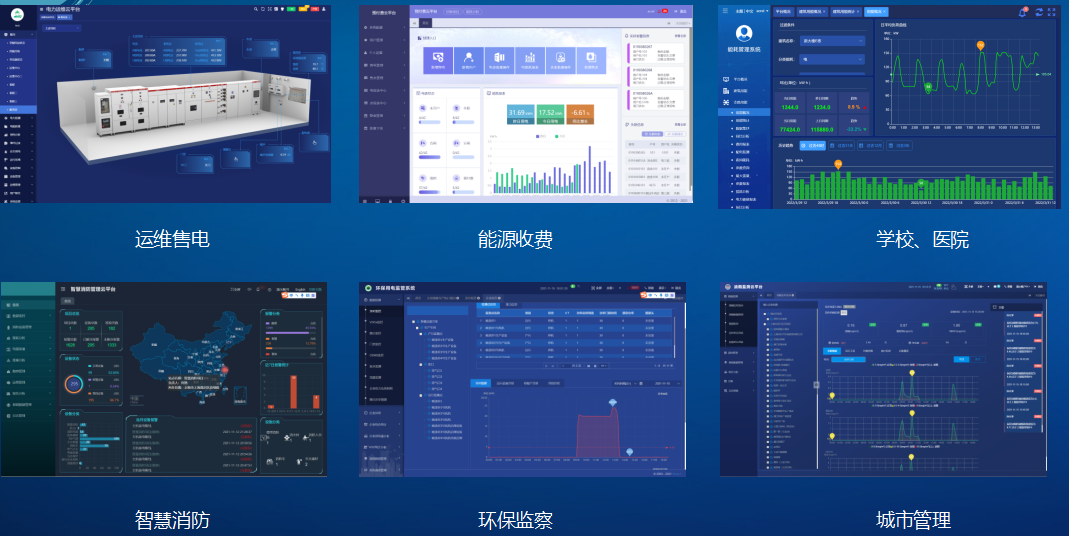

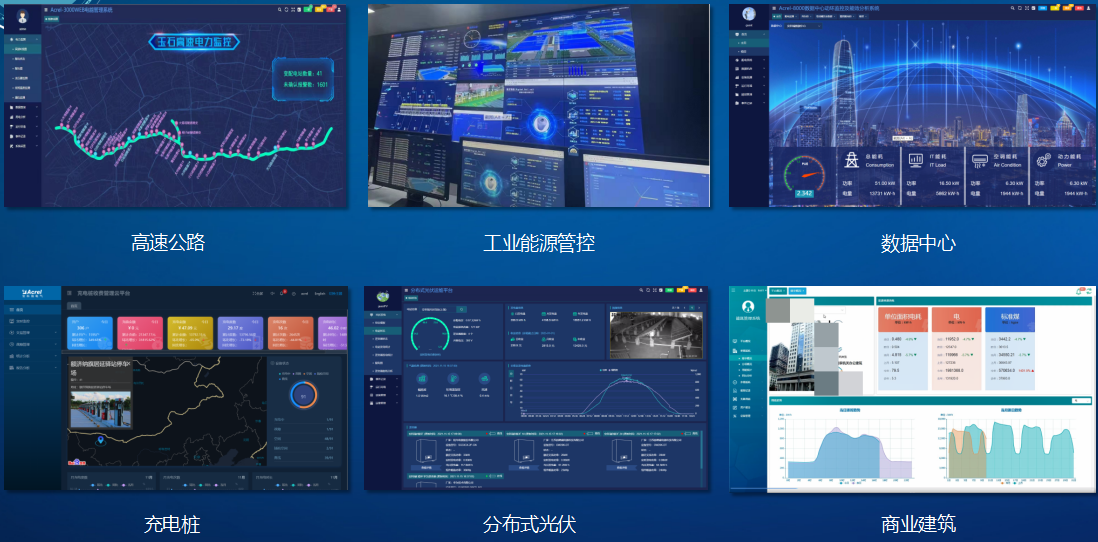

26.行业应用
