安科瑞学校能效管理系统
时间: 2022-08-02 发布人:范曼曼
1.项目概述
国务院向全国发出建设节约型社会的号召,这是推进经济,社会协调发展,全面建设小康社会的内在要求;是有效缓解资源供需矛盾,保障国民经济安全的必然选择;是保护生态环境,提高人民生活质量的根本途径.各高等院校应该从全局和战略的高度出发,充分认识加快建设节约型社会的紧迫性和重要性,通过提高师生节约意识,优化资源配置,提高学校投资效益,完善管理制度,建立长效节约机制等措施,来建设节约型校园。
高校能源监管平台建设是改变传统计量、统计方式,提升校园能源管理和节能工作的水平,提高用能能效的重要措施。此项建设提出至今已有十年之久,但建设现状不容乐观。该项工作或因学校建设前期规划方案和平台的设计而异;或因技术支撑单位承建能力、施工水平差异;或因平台采购器件、硬件、软件的品质差异和建设标准的缺失等因素,导致一些高校所建的能源监管平台不能正常运行和建设搁置。高校建筑类型和数量多,占地面积很大,校园不仅有教学楼、科研楼、行政办公楼等公共建筑,而且有宿舍楼等居住建和食堂、浴室等生活辅助建筑,建筑类型的多样化必然能导致能耗种类的多样化,面积大也导致数据采集和设备运维的难度。
学校属于人员密度比较高场合,对消防安全必须高度重视。学生宿舍用电使用科学化的管理也非常必要,安全永远是第一选择。为了避免非法使用发热电器导致宿舍火灾,必须在宿舍用电回路增加恶性负载识别功能,另外教学楼、办公楼、宿舍楼、图书馆、体育场馆、食堂用电回路需要增加对漏电电流和线缆温度的监测。
校园内科学合理使用能源,达到安全用能、节能减排的目的,必须充分利用信息技术,建立校园能源管理系统。
2.用户需求
学校能源管理系统的建立主要基于以下几个方面需求:
1)对校园能源消耗进行实时监测,通过软件实现基础性的能耗统计,同时配合能源审计,能效公示构成新型校园建筑节能管理体系,体现了校园能源消耗过程的管理及节能改造成效管理;
2)基于物联网、大数据、云计算等现代信息技术,将分散的火灾自动报警设备、电气火灾监控设备、智慧烟感探测器、智慧消防用水等设备连接形成网络,并对这些设备的状态进行智能化感知、识别、定位,实时动态采集消防信息,通过云平台进行数据分析、挖掘和趋势分析,帮助实现科学预警火灾、网格化管理、落实多元责任监管等目标。;
3)对图书馆、教学楼、办公楼、食堂、宿舍体育场馆等人员密集的建筑消防疏散通道、出口有明显的指示灯具,并可以通过不同应急预案进行紧急控制;
4)对每间宿舍分空调、插座照明两路独立电源配电,两路电源的供电保护、供电控制、供电时间相互独立,可以由学院根据管理需要决定两条用电回路各自供电时间
5)对学生宿舍用电设置恶性负载识别功能,对宿舍用电用水进行预付费管理,可以对接校园一卡通自助充值;
6)对学校电动汽车充电桩和电瓶车充电指定点位的充电桩进行统一充值收费管理;
7)监控软件采用B/S架构,接入以上监测数据,通过浏览器、手机APP或短信等方式提供数据监测和异常报警,并可通过系统发布维保、巡检及抢修派工任务。

3.
参照标准
本方案遵循的国家标准有:
JGJ310-2013       《教育建筑电气设计规范》
GB50052-2009        《供配电系统设计规范》
GB/T 14285-2006    《继电保护和安全自动装置技术规程》
GBT 14598.300-2008 《微机变压器保护装置通用技术要求》
GB/T 2887-2011    《计算机场地通用规范》
GB/T 50063        《电力装置的电测量仪表装置设计规范》
DL/T 448         《电能计量装置技术管理规程》
GB/T 20965-2013   《控制网络HBES技术规范 住宅和楼宇控制系统》
GB 50116-2013     《火灾自动报警系统设计规范》
GB 14287-2014     《电气火灾监控系统》
GB25506-2010      《消防控制室通用技术要求》
GB50116-2013      《火灾自动报警系统设计规范》
GB28184-2011      《消防设备电源监控系统》
GB29364-2012      《防火门监控器》
GB51309-2018      《消防应急照明和疏散指示系统技术标准》
《高等学校校园建筑节能监管系统建设技术导则》
《guojiajiguang办公建筑和大型公共建筑能耗监测系统——分项能耗数据采集技术导则》
《guojiajiguang办公建筑和大型公共建筑能耗监测系统——分项能耗数据传输技术导则》
《guojiajiguang办公建筑和大型公共建筑能耗监测系统——楼宇分项计量设计安装技术导则》
《guojiajiguang办公建筑和大型公共建筑能耗监测系统——数据中心建设与维护技术导则》
《guojiajiguang办公建筑和大型公共建筑能耗监测系统——建设、验收与运行管理规范》
《guojiajiguang办公建筑和大型公共建筑能耗监测系统——软件开发指导说明书》
4.方案设计
4.1 方案概述
根据学校能源管理系统相关要求,方案配置学校能效管理系统解决方案。能效管理子系统包含以下子系统:
能源运维管理系统
智慧消防系统
学生宿舍预付费管理系统
电瓶车/电动车充电桩管理系统
智能照明系统
消防应急照明和疏散系统
方案建立基于云平台的“监、控、维”一体化的能源管理系统,从数据采集、通信网络、系统架构和综合数据服务等方面的设计,帮助学校后勤管理部门全面了解校园能源运行情况,关注消防和电气安全,及时预警异常情况,保障学校正常教学秩序。

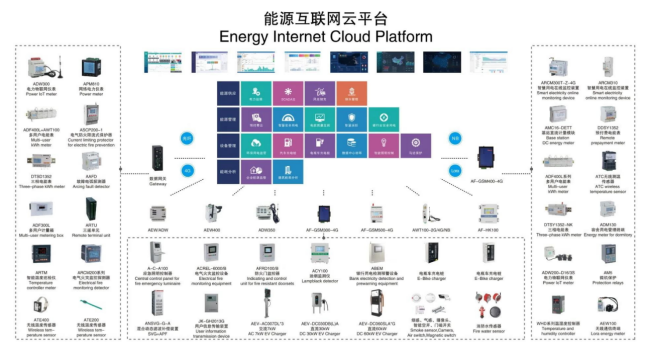

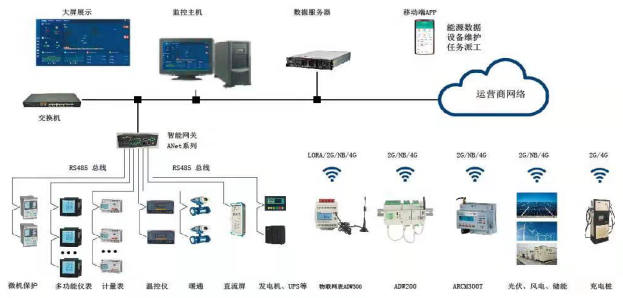

4.2网络结构
能效管理系统作为一个集成系统,可以接入高低压配电系统各类传感设备,包括微机保护测控装置、多功能仪表、剩余电流传感器、直流屏、压器温控仪、暖通仪表(水、冷热量、工业气体等)以及其它电源系统,包括柴油发电机、UPS、光伏、风力发电、储能系统等等。系统可分为三层监控管理层、网络传输层和现场感知层。可以把学校所有开闭所、变电所、配电箱进行集中监控,管理,对校园能源消耗进行实时监测,通过软件实现基础性的能耗统计,对消防安全进行云端监控。
监控管理层作为主要的人机接口界面,包含数据服务器、监控主机等,承担数据采集、存储、展示、打印等功能。网络传输层包含智能网关以及其它网络设备。传输数据可使用局域网,也可以依赖运营商提供的互联网服务传输数据。作为边缘计算的智能网关承担数据采集、逻辑判断、规约转换、数据压缩加密和断点续传功能,提高系统运行可靠性和稳定性。现场感知层设备用于感知电、水、冷热量等能源数据,并上传至智能网关或者通过4G/NB-10T等方式直接上传数据服务器

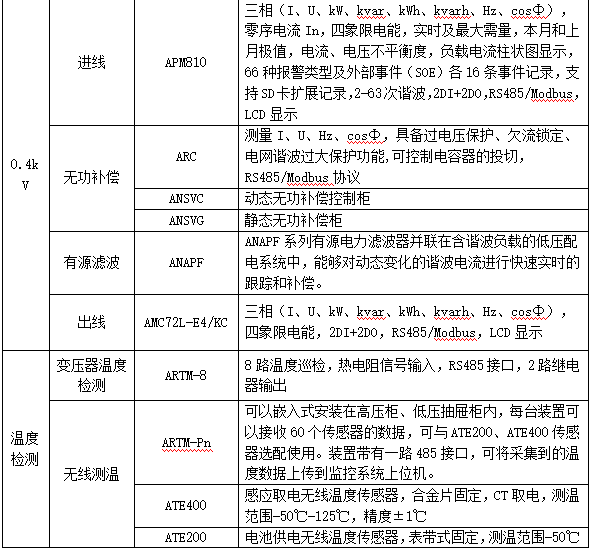

4.3设备功能

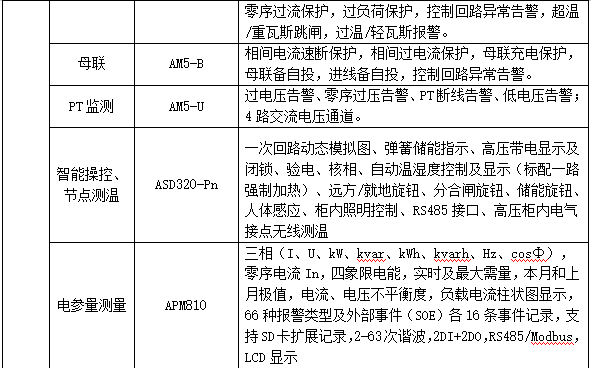

主要配置配置清单、功能如下:
5.系统功能
学校综合能效管理系统是为学校提供能耗管理、电能质量和用能安全监测的整套解决方案,包括能源的来源(国家电网、风光储等新能源、水、天然气、燃油等)、能源使用过程的监测、能源分类分项能耗数据统计以及用能安全监控,协助学校消除能源消耗盲,提高配电系统运行和用能安全,为学校降低运营成本,优化资源配置,提高学校投资效益,完善管理制度,建立长效节约机制等措施,来建设节约型校园。

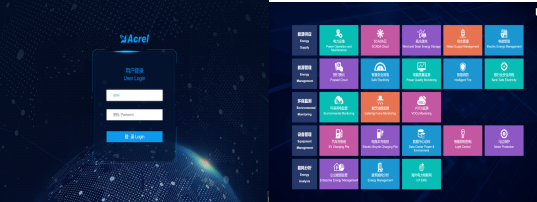

5.1 平台登录
学校综合能效管理系统可通过统一登录接口进入到主功能菜单,可以直观看到所有子系统功能界面。
5.2变电所运维系统
软件采用B/S架构,可通过电脑WEB端、平板或手机APP查看系统数据和报警信息。

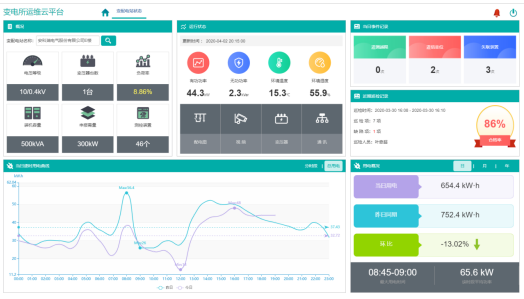

变电站状态
变电站状态包括概况、运行状态、当日事件记录、当日逐时用电曲线、用电概况。

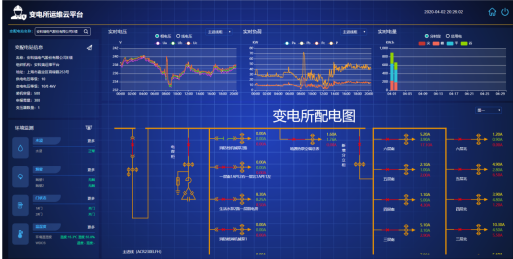

平台看板
支持大屏展示用户运维变电所概况、环境监测、实时电压、实时负荷、实时电量、配电图等。

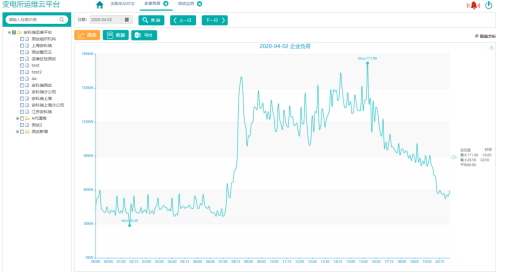

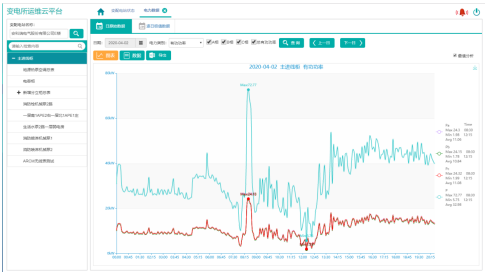

电力数据
电力数据显示选定变电所选定回路的电力数据和曲线,包括电流、相电压、线电压、频率、功率因数、有功功率、无功功率、视在功率、电压、电流不平衡度等参数,曲线显示统计期内最大、最小、平均值,并支持导出图表;并支持支持逐日极值统计,方便用户通过用户通过表格查询数据。
电能质量
展示选中变配电站的某一个回路的谐波数据,可通过选择谐波类别和谐波数量选择查看某一回路的谐波数据。

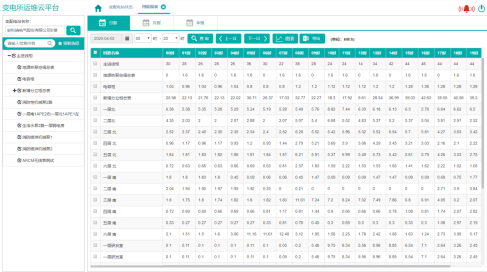

用能报表
用能报表显示各回路的用能数据,包括日报、月报、年报,日报显示分时用能,月报显示分日用能,年报显示分月用能,报表可以导出。

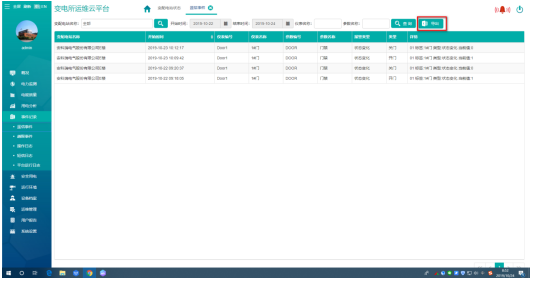

 事件记录
事件记录方便运维人员查看分析设备如断路器合分、门开门关、电流电压越限告警、故障告警、短信志、平台运行日志等记录。
安全用电
展示选中变配电站的漏电流和线缆温度及报警状况。

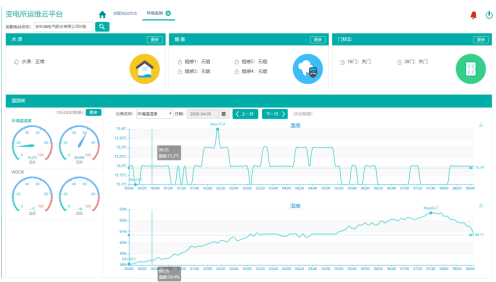

运行环境
运行环境包括环境监测、视频监控、环境温湿度、仪表通讯状态、网关通信状态、视频监控、视频设备状态等。
设备管理
设备管理包括设别定义、设备档案和设备报表,在设备档案中对变电所设备进行维护处理。

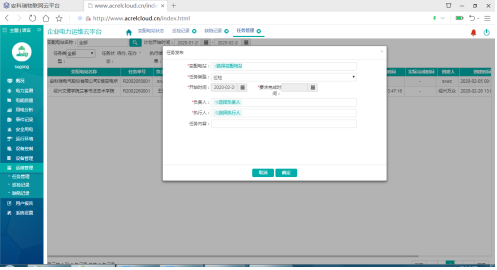

运维管理
运维管理包括任务管理、巡检记录、缺陷记录三部分,其中任务管理可以完成任务的创建、发布、任务完成情况查询;巡检记录是巡检任务的执行情况和执行明细,缺陷记录是消缺任务创建、发布、完成状态情况查询。
用户报告
用户报告页面主要用于对选定的变配电站自动汇总一个月的运行数据,对变压器负荷、配电回路用电量、功率因数、报警事件等进行统计分析,并列出在该周期内巡检时发现的各类缺陷及处理情况。

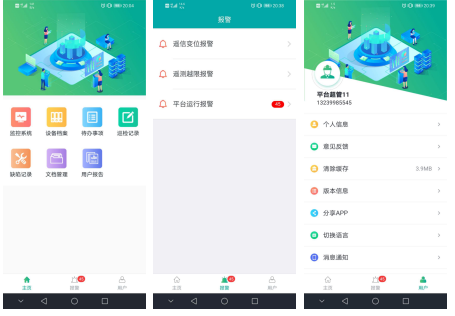

APP应用
电力运维手机支持“监控系统”、“设备档案”、“待办事项”、“巡检记录”、“缺陷记录”、“文档管理”和“用户报告”七大模块,支持一次图、需量、极值、用电量、视频、曲线、温湿度、同比、环比、电能质量、各种事件报警查询,设备档案查询、待办事件处理、巡检记录查询、用户报告、文档管理等。
能源管理系统
校园能源管理系统是通过在线能源数据采集、能源管理作为系统支撑,实现一体化的能源管控;通过能源统计、分析、展示等这些有效的技术和管理手段,可实现校园综合节能率的大幅度提升并为“智慧校园”建设提供强有力的技术支撑。
•充分利用学校校园网现有资源,搭建校园智慧能源管理系统的基本框架,建设校园智慧能源管理系统监测网络,对学校的各个用能环节进行实时监测;
•实现校区教学区、生活区单体建筑及单位用电总计量。各建筑及单位用电计量重点考虑在各变电所的低压出线回路加装三相多功能电力监控终端进行计量、监测,数据累加实现;针对不具备单独低压出线回路的建筑,在建筑和单位的总进线侧加装三相多功能电力监控终端进行计量、监测;
•提供同比环比分析比较、线损分析、按照区域进行能耗数据统计、按照部门进行能耗统计。
平台概况展示
系统登陆成功进入主页面,平台运行状态,当月能耗折算、地图导航,各能耗逐时、逐月曲线,当日,当月能耗同比分析滚动显示。也可以通过3D图形方式展示项目现场模拟图,以更直观的方式对项目中建筑或设备数据进行动态展示。

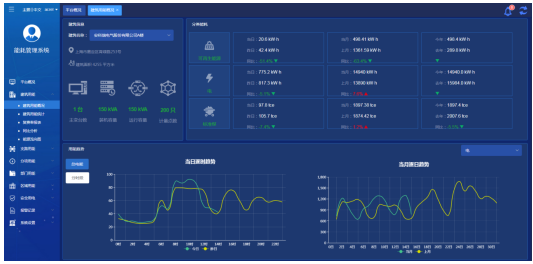

建筑用能概况
主要展示被选中建筑物基本信息,建筑各个分类用能对比,当日逐时趋势,当月逐日趋势和尖峰平谷分时段用能柱状图。能源类型可选择电、水、可再生能源等等能源类型,并折算标煤。
建筑用能统计

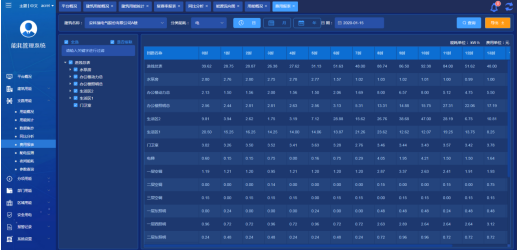

统计当前账号下所有建筑日、月、年用能统计报表,可选择以报表或者图表方式显示,可导出excel表格形式保存。

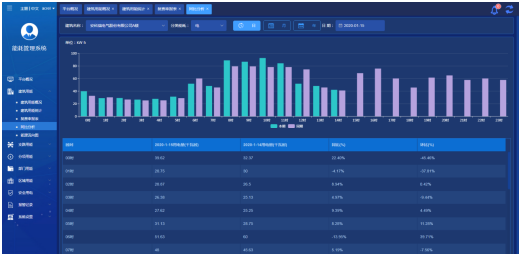

用能同环比分析
可选择查看当前建筑用能数据同比和环比分析比较,可选择日/月/年周期进行对比,通过柱状图和百分比数据显示对比结果。

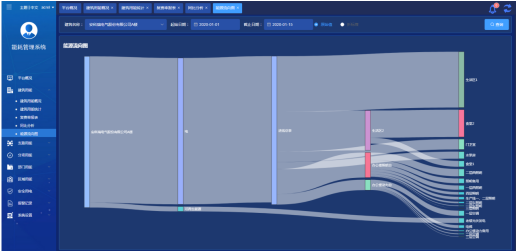

能源流向图
通过图形方式直观显示当前建筑能源消耗流向,鼠标悬浮可以显示当前区域或者回路的用能数据,起始日期和截止日期可选择。

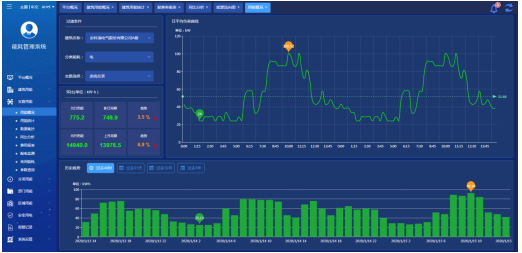

支路能耗概况
可选择查看具体某个回路的能源消耗趋势,包括日均负荷曲线展示、日月用能对比数据、过去48小时、过去31天、过去12个月、过去3年的能源消耗数据。
能耗费用报表
系统可设置能耗单价,并通过报表方式显示日、月、年能耗账单。
配电监测

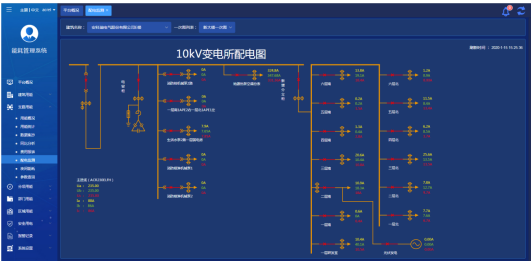

可选择查看所选建筑的配电系统一次图,并在一次图显示配电系统当前遥测、遥信数据和状态。

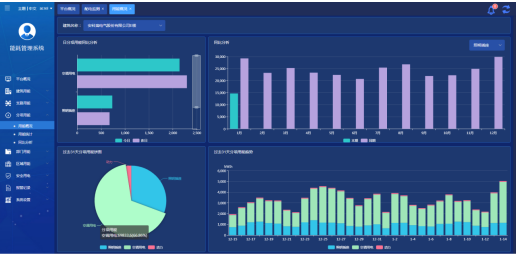

分项能耗
展示当前建筑的照明插座、空调、动力和特殊用电,通过饼图、柱状图显示能源占比、同比对比以及分项用能趋势。

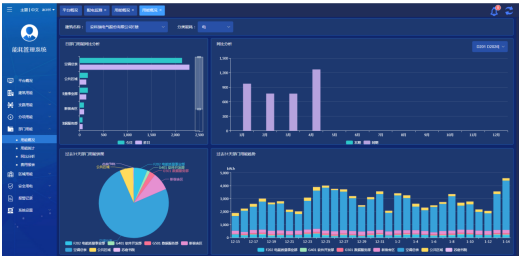

部门能耗
展示当前建筑各科室部门的用能情况,通过饼图、柱状图显示能源占比、同比对比以及分项用能趋势。
区域能耗
展示当前建筑各区域的用能情况,通过饼图、柱状图显示能源占比、同比对比以及分项用能趋势,可按照楼、楼层等方式区分。

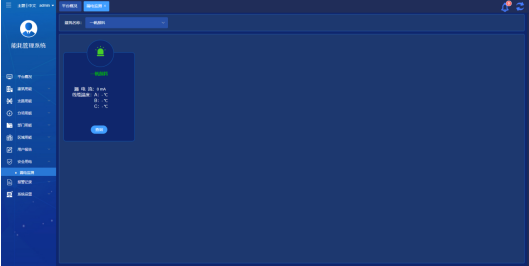

用能安全监测
通过监测配电回路的漏电电流和线缆温度来分析建筑的用能安全。
环境监测
通过现场加装传感器可以实现对教学楼、宿舍楼、图书馆、实验室等区域温湿度、CO、CO2气体浓度监测和烟雾监测并预警。
5.4智慧消防系统
智慧消防云平台基于物联网、大数据、云计算等现代信息技术,将分散的火灾自动报警设备、电气火灾监控设备、智慧烟感探测器、智慧消防用水等设备连接形成网络,并对这些设备的状态进行智能化感知、识别、定位,实时动态采集消防信息,通过云平台进行数据分析、挖掘和趋势分析,帮助实现科学预警火灾、网格化管理、落实多元责任监管等目标。实现了无人化值守智慧消防,实现智慧消防“自动化”、“智能化”、“系统化”需求。从火灾预防,到火情报警,再到控制联动,在统一的系统大平台内运行,用户、安保人员、监管单位都能够通过平台直观地看到每一栋建筑物中各类消防设备和传感器的运行状况,并能够在出现细节隐患、发生火情等紧急和非紧急情况下,在几秒时间内,相关报警和事件信息通过手机短信、语音电话、邮件提醒和APP推送等手段,就迅速能够迅速通知到达相关人员。
本平台遵循以下标准开发:
GB50052-2009        《供配电系统设计规范》
GB50054-2011        《低压配电设计规范》
GB2887              《计算站场地技术条件》
GB 26875.2-2011     《城市消防远程监控系统》

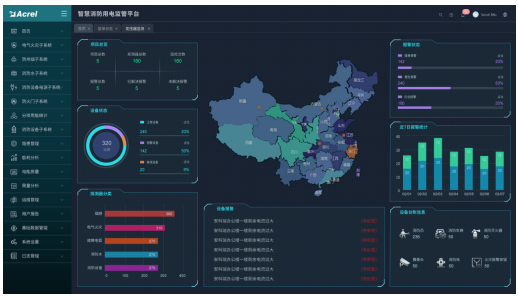

平台首页
用户登录成功之后进入首页,如图所示。主要展示的内容有:项目概况、设备状态、探测器分类、设备报警信息、报警分类、报警统计、设备台账信息等。其中百度地图可以选配成3D建筑模型。

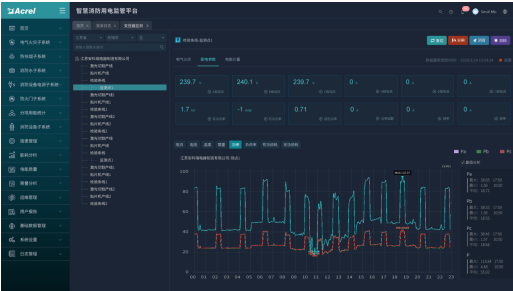

电气火灾子系统
该子系统可以接入电气火灾、孤航电弧、电气火灾主机、灭弧式保护器探测和无线测温探测等。点击电气火灾子系统进入电气火灾监控页面,如图所示。
防排烟子系统
该子系统通过高灵敏的无线烟感报警装置,实现对烟雾、有害气体、及气体灭火信息等实时监控,实时秒级检测烟雾,一且发现监测数剧超过风险阈值,APP、短信报警、电话报警统统上阵,通过设备的标签、地理位置定位,快速通知业主、物业消防单位是哪个位置的火灾隐情。
消防水子系统
该系统将会实时的监控消防水管网的压力、液位、是否漏水,以及开盖等事件,当消防水压不够,管网漏水时,系统也能实时地发出警报,能让相关人员及时维修维护,保障消防安全。
在水泵控制柜电源、故障、启停和手/自动状态信息;在主管网安装压力传感器,实时采集主管网实时压力信息;在各阀门处安装传感器,实时采集阀门开闭状态信息;在屋顶水箱安装感知器,实时采集水箱水量信息;在末端试水装置安装压力传感器,实时采集末端实时压力信息。系统通过分析数据信息、调取现场视频等多种方式,快速发现异常及故障,有效减少消防水现场检查次数、降低工作强度、提高工作效率,保障消防水系统在火灾发生时发挥真正的作用。
消防设备电源子系统
该子系统可以实时监控消防系统各个部件(如消防报警主机、楼层显示器、水泵、喷淋泵、电梯等)的电源工作状态,确保消防设备供电正常,并对各个部件电源产生的过压、欠压、过流、短路、断路等故障报警提示。
防火门子系统
该子系统通过与门禁报警、视频识别的关联,实时监控消防通道、安全出口、生命通道防火门的开闭及消防通道堆放物情况,实现紧急情况下的开闭控制等功能。确保防火门常闭、不上锁状态及保障火警救援是消防生命通道的畅通等,保障安全的生活、工作环境。
视频监控子系统
数据中心收到感应端各子系统报警信息后,可调出报警位置关联的监控摄像头图像,查看报警现场视频辅助进行火情确认。实现火灾报警子系统、消防水子系统、电气火灾子系统、防排烟子系统、消防设备电源子系统、防火门子系统和视频监控子系统的有机结合,实现了报警点和监控点的联动。
消防设备子系统
该子系统能够将每个建筑、项目节点的所有消防设备和资产纳入管理,对一些消防栓、灭火器、喷淋和消防大队地址等着重标注,日常的巡检和维护都需要纳入计划,在紧急情况下,会联动GIS调度子系统进行调度。
隐患管理
在对于系统产生的隐患记录,相关人员能够对相应记录对应的设备进行操作。
隐患派发
点击“派发”后在弹出界面选择执行人员和整改期限,在生成工单的同时,后台向执行人员发送工单信息。

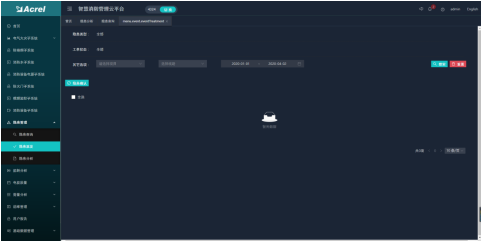

工单处理
点击“详情”查看工单相关信息,对工单上的信息进行相关的处理与操作,同时还能够处理之前未被处理的工单。

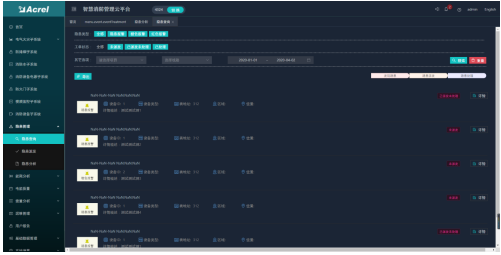

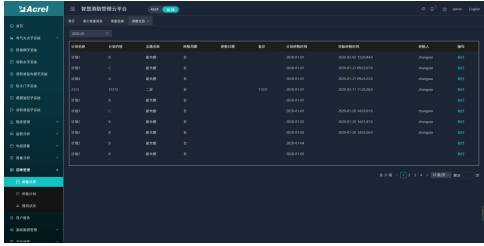

隐患记录
可以按报警时间、区域、状态、监控设备识别号、探测器ID、探测器型号筛选,显示报警记录。

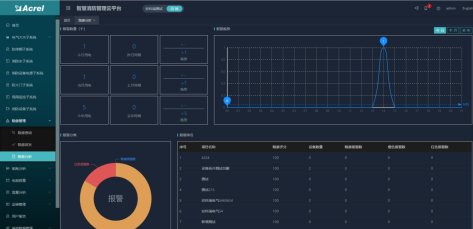

隐患分析
隐患统计支持对项目进行日、月、季、年的维度查询,并能够自定义时间查询,将项目下隐患以曲线,图表的形式展现。
运维管理
运维管理包括巡检日历、巡检计划、设备状态等功能。
巡检日历分为月度巡检和年度巡检,对相关的巡检查看,并查看对应工单详细情况。

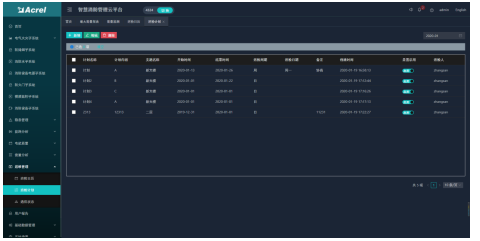

巡检计划
点击菜单中的巡检计划,进入对应的页面,对相关的巡检计划进行查看工单,切换日期来查询所要预览的数据,支持对巡检计划的新增,修改和删除。】
5.5学生宿舍用电管理系统
学生宿舍用电管理系统主要基于2个主要目的:用电安全和预付费管理。
宿舍用电主要有以下几个需要解决的问题:
1)违规使用恶性负载:首先大功率违章电器屡禁不止,冬天的电热毯、电取暖器,夏天的电风扇,日常的电热水壶、热得快,做饭的电饭煲、电磁炉,学习用的电脑,还有各种其它发热的小家电。在使用完这些电器之后,如果忘记拔掉电源,电器在长时间使用后往往会导致火灾。
2)设施老化:很多学校早期修建的宿舍楼,在当时设计时,防火等方面做的不规范,宿舍供电线路负荷小,电源插座设计不合理或数量较少,多年使用线路老化等等多方面的原因。宿舍用电设备多,一旦负荷过大,会引起火灾的隐患。
3)为了鼓励节约用能,学校宿舍电费水费有一定的基础补贴,补贴之外的需要学生自己承担。基础补贴如何下发,如何通过校园一卡通缴费充值都需要由系统来完成。
4)学生宿舍有作息时间管理的要求,什么时候熄灯、开灯,那些负荷夜间要关闭哪些不能关都需要由系统来实现自动控制。

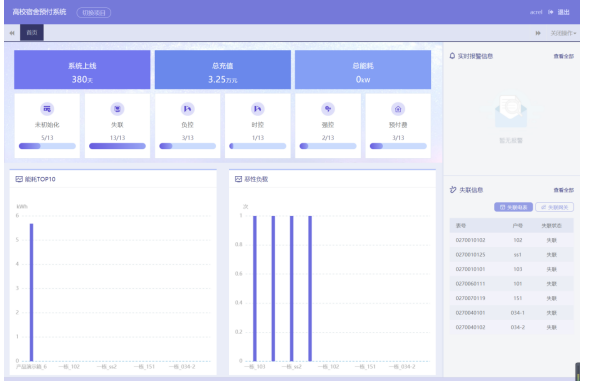

安科瑞学生宿舍预付费管理系统AcrelCloud-3100针对以上问题都有较好的解决方案。主要功能有:
1)恶性负载控制:具备恶性负载识别功能,自动识别学院规定禁止使用的各类违章电器(如热得快、电吹风、电热毯、暖手煲等)功能,自动断电;断电次数可设。
2)功率限制:负载总功率限制:限制支路最大用电功率,支路功率超过设定值时,支路跳闸。夜间功率限制:需要与时间管理控制共同使用,在夜间模式下,支路电流超过设定值,支路跳闸。
3)一进三出:宿舍方案使用ADM130的仪表,可以分三路照明/插座/空调,三路单独控制,单独计量,单独设置。
4)基础免费电量:可根据管理要求,对各宿舍,不同区域独立设置基础电量,提供给学生一定的免费电量。
5)负控次数复位:超负荷断电或使用禁用发热电器自动断电后可自动恢复供电,自动供电时间和次数可设。超过自动恢复次数后由管理员查明原因后台恢复供电。
6)定时通断:根据生效日期设置、节假日设置、通断时间段设置,来自动对宿舍供电进行通断。
7)白名单管理:维护电器白名单的信息,自带不低于30类学校常用电器使用特征的数据库。支持学习其他电器使用特征,白名单负载不会识别恶性负载。
8)夜间小电流:可以设置宿舍夜间小电流的使用,仅能供手机充电或夜灯使用。
9)空调模式:当一路设置为空调负载时,将会独立判断恶性负载。
B/S架构
系统设计采用B/S架构,无需安装客户端,通过浏览器用户就可以完成配置、设置、查询、控制等所有操作,并可支持更多用户同时在线。
5.6 校园充电桩管理系统
高校电动汽车和电瓶车数量比较多,部分充电管理混乱,电线乱接问题容易对校园环境和师生造成安全隐患,因此加强充电桩的安全管理十分关键,使电瓶车定点停放,定点充电,规范管理。
安科瑞提供电动自行车充电桩和管理云平台,针对电动自行车火灾治理提供充电安全管理、资产管理和交易管理的一揽子解决方案,解决充电难、管理难和收费难的问题。
安科瑞电动自行车充电桩有三种规格可供选择,包括ACX-10AY投币刷卡型、ACX-10AH投币联网型和ACX-10DYH全功能型,均可同时供10路充电。
其中ACX-10AY投币刷卡型可通过投币和刷卡充电,刷卡充电需要在管理处预存电费充值;
ACX-10AH投币联网型可通过投币充电,也可接入充电桩管理云平台通过扫码充电;
ACX-10DYH全功能型以上三种方式均可支持。

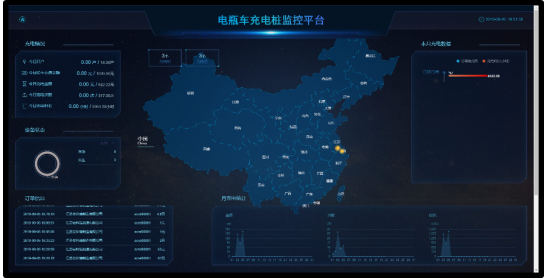

安科瑞电动自行车充电桩通过4G与系统进行通信和数据交互。系统能够对电动自行车充电桩的日常状态、充电过程进行监控;实现充电支付对接:支持投币、刷卡、微信支付等多种支付方式,保证支付交易过程的完整性,对充电过程中的异常情况进行有效预警;实现对下游站级平台的清算、对账功能。平台可对接消防物联网平台、小程序等,提供相关异常数据,实现电动车充电安全管理的网络化、可视化。
安全预警
对平台连接的所有充电桩状态进行监视,充电桩发生异常情况时可通过APP、短信及时向运营人员发出报警信号,及时消除火灾隐患。
交易结算管理
平台为运营方提供充电价格策略管理,预收费管理,账单管理,营收和财务相关报表等,支持投币、刷卡和扫码充电。
充电服务
可通过软件搜索附近充电桩,并查看充电桩状态,并导航至可用充电桩。可通过在线自助支付实现充电。
运营分析
对订单进行数据化分析,通过柱状图、报表方式直观展示数据,并支持和第三方平台对接。
微信小程序
可通过微信小程序扫码充电,充电账单支付。运营商和物业管理人员均可通过小程序管理,监测充电桩状态和充电交易情况。
5.7 智能照明控制系统
学校公共场所比较多,照明占用的能耗在整个校园能耗中所占比例比较大。由于高校教室管理一般采用开放式管理模式,学生基本上无固定的班级教室,无固定的座位。教室、图书馆以及其它公共场所不管是否有需要灯全开的情况比较多见,照明浪费现象在高校司空见惯。虽然每间教室的照明负荷有大有小,但由于其数量多,使用时间长,加之教室照明在整个学校用电量的比重一般在30%左右,因而造成的年用电量浪费就很惊人。

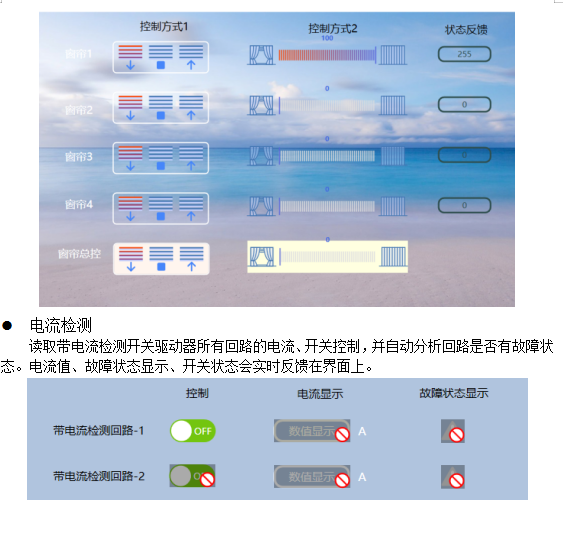

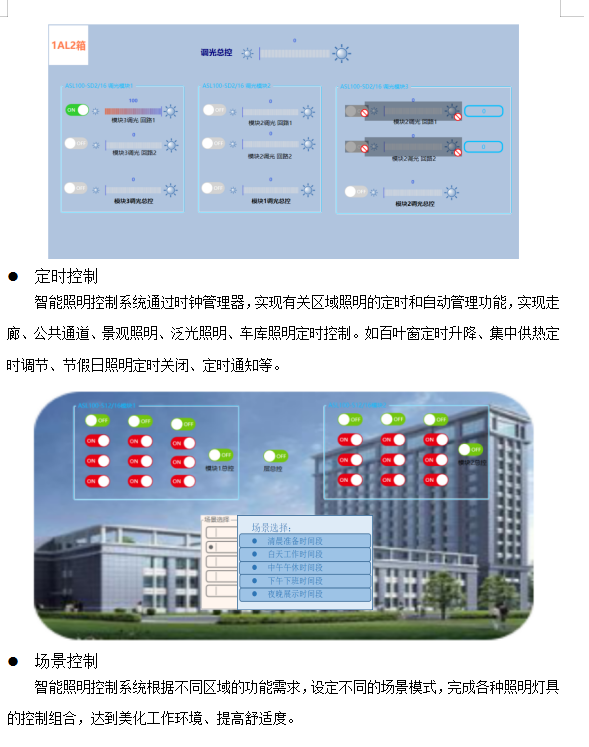

ASL1000智能照明控制系统可以实现场景控制、时间控制、区域控制、光照度感应控制以及红外感应控制等多种控制方式,能有效避免公共区域的照明浪费,还可以帮助学校高效管理校园照明及作息。
教室:黑板照明、教室整体照明、场景模式调整,光照度及红外感应控制,窗帘、空调、插座管理;
室内走道:公区照明控制(自动感应、手动);
实验室科技楼等:公区照明控制、实验室照明亮度调节;
体育馆:整体及场景模式控制(训练、上课、培训、比赛、会议等);
操场:整体及场景模式控制;
校区路灯:根据时间及室外的亮度自动调节,支持远程独立控制。
系统在配电箱内的模块主要有总线电源、开关驱动器、IP网关、耦合器、干接点输入模块等。这些模块使用35mm标准导轨安装。

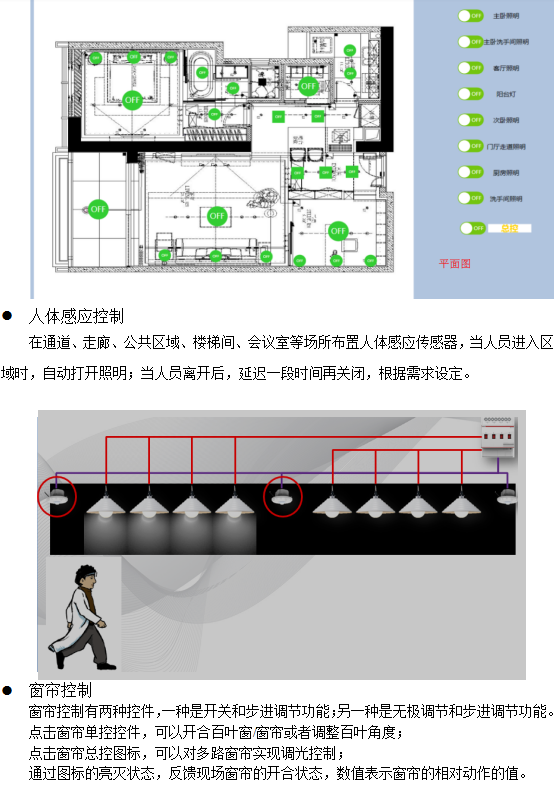

安装在控制现场的模块主要有光照度传感器、红外传感器和智能面板。有人经过可以设定红外感应控制亮灯,人离开后在设定的时间内熄灯,智能面板等手动控制设备,可实现自动控制、现场控制和值班室远程控制相结合。

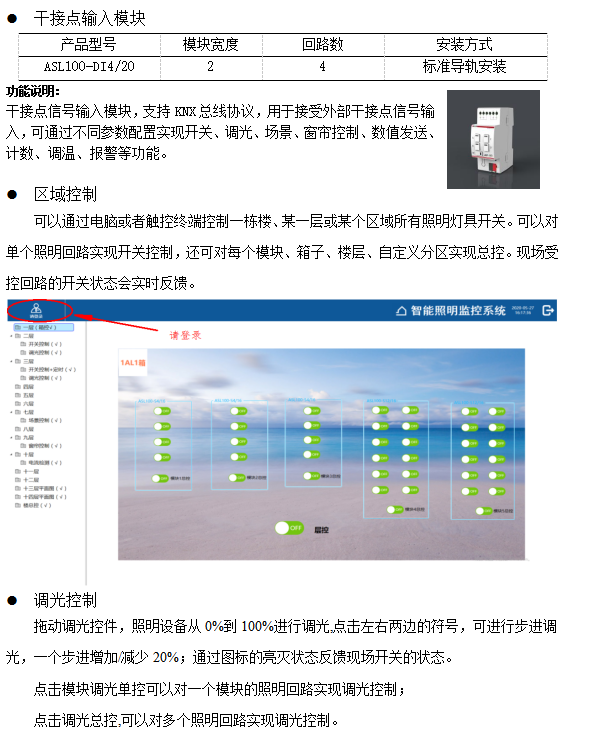

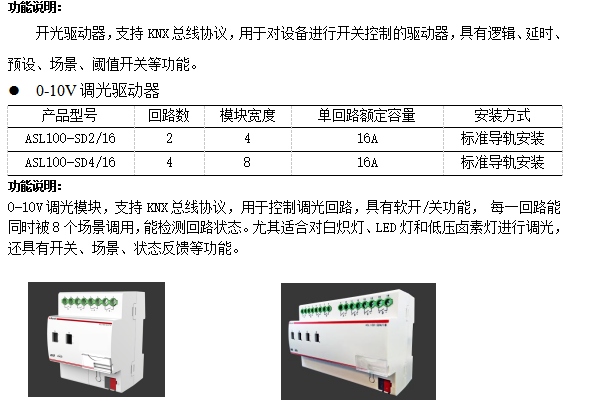

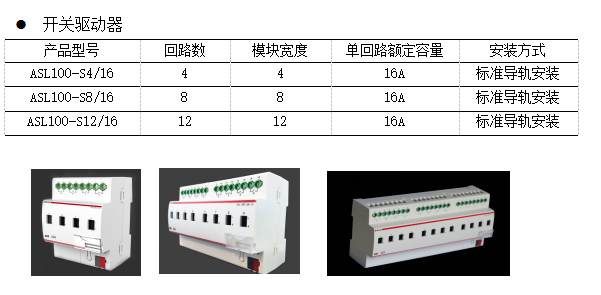

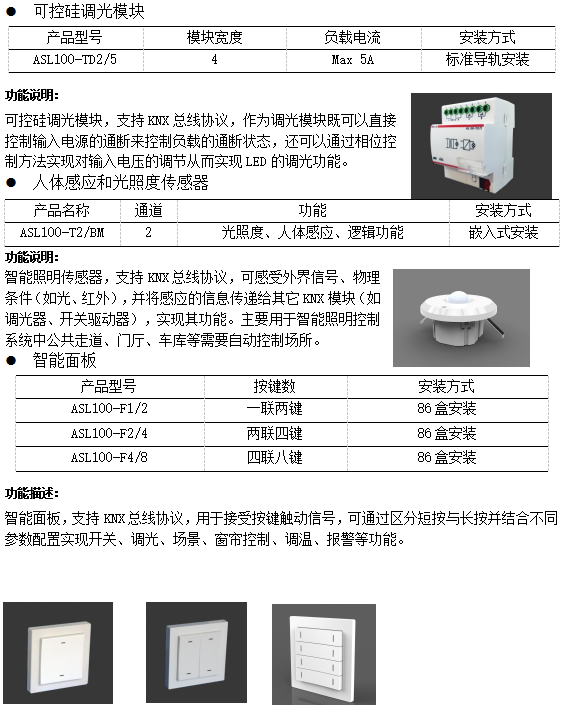

智能照明系统设备选型
功能说明:
KNX/EIB系统标准供电电源,耦合总线信号,并且监测KNX/EIB系统的电流。另外本系列的电源提供一个30V的辅助直流电压,为其他的外设(如触摸屏幕、IP网关等)提供电源。该模块最多可以为64个设备供电,带总线复位、过流指示和短路保护。

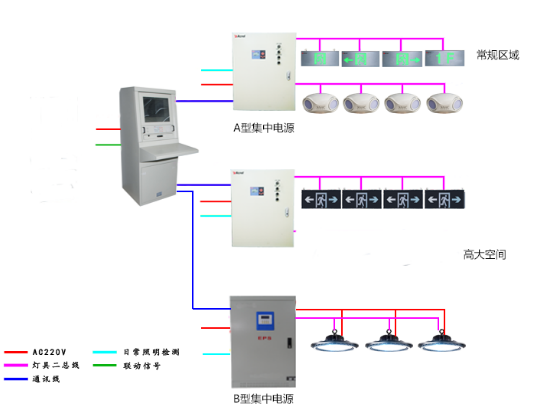

 消防应急照明和疏散指示系统
学校建筑大多为公共区域,人员密度大,消防比较复杂,一旦发生火灾,疏散指示系统非常重要。消防应急照明和指示系统可以和火灾报警系统联动,提供应急照明和疏散路径指示,指引人群快速找到疏散出口,并可以一键选择疏散应急预案,提升人员逃生概率。
消防联动
本系统与火灾自动报警系统无缝对接,当发生火灾时,第一时间得到火灾信息,系统自动生成逃生路线。同时也可以通过自动和手动两种方式进入应急状态。
故障报警
本系统采用消防二总线将具有通信功能的设备和灯具相互连接起来,当监控系统中的设备及灯具发生短路、断路等故障时,控制器能发出故障报警信号,指示故障报警地点并保存故障报警信息,最大限度地保障了电气安全的可靠性。
系统监控
控制器可对系统内部的所有组件工作状态进行24小时监控,实时检测其工作状态是否正常,包括集中电源、分配电装置、灯具,火灾报警时,能迅速发出指令,控制灯具的显示状态。
系统自检
自动检查控制器中所有状态指示灯、显示屏、喇叭、打印机是否正常。自检功能分为常规自检、月检和年检,定期检查电路故障,消除安全隐患。常规自检方式为所有指示灯闪亮、显示器、音响器件发声;月检方式为上电24H后,每隔30天应急工作30~180秒;年检方式为每年应急工作时间不少于30min。
记录查询
当系统发生应急启动、故障等事件时,控制器能自动记录事件类型,事件发生时间,事件发生区域以及事件的详细信息,可在日志记录中自定义查询日期及范围,控制器能存储事件记录超过10000条。
导光流
控制器可通过软件界面设置灯具顺序闪亮的频率,2~32Hz可设。
1、对所有施工、调试人员和管理人员进行文明施工教育,把文明施工的重要性宣讲清楚,使文明施工成为每个员工的自觉行动。
2、施工调试现场临时设施的搭建服从甲方安排,不随意搭建临设、材料、机具按施工总图堆放,做到整齐有序,标识清楚。
3、按施工程序施工,上下工序要进行交接,组织检查,办理手续;多工种交叉作业,要以利于施工为原则。组织综合平衡。做到交叉有序,忙而不乱。
4、因施工需要清除障碍物、破断道路、停电、断水,接动力线路,必须到有关部门办理申请手续批准后再施工。
5、施工机具摆设不占用道路,要排列整齐,定期检查、维护、保养;保持设备的工作能力。
6、施工现场按各专业作业组,划分区域管理,负责清扫,做到谁做谁清,随做随清,达到工完料净场地清。各班组的工程余料、施工垃圾,各自负责回收、装袋及时处理。
7、施工时,要采取措施控制现场的粉尘、废气、噪声、振动对环境的污染和危害,避免对居民的骚扰。
8、做好宣传教育工作,把各项制度(含动火安全、用电安全、劳动安全、文明管理等方面)树牌上墙,昭示全体员工,以利遵照执行。
9、服从甲方统一安排,加强社会治安综合治理,做好保卫工作,切实保证施工现场生产安全和生活安全;注意环境保护,对生产和生活中的三废要按规定进行处理,为可持续发展做出贡献。

7 售后承诺和质量保证
7.1 维护服务
我公司的技术人员将负责系统工程的安装、调试及优化等工作,提供全面、及时的培训、维护、咨询服务,并配合用户管理系统的运行。
在整个系统运行期内,系统所有故障问题的检测和恢复均由我公司负责,并作现场测试和恢复。在故障问题发生时,我公司将及时派出富有经验的工程师(或工程师小组),利用有关工具和测试设备,检测问题所在,并及时提出解决方案。具体地说,我们公司将成立专项服务小组,由技术部工程师负责该项目所涉及人员的技术培训及解决日常出现的一些问题。我公司将免费接受用户的电话技术咨询和书函技术咨询,帮助用户解决在应用过程中遇到的各种技术问题。
技术支持热线电话:800-820-6632
对于非设备性故障或一般性故障以及电话技术咨询,我公司保证在1小时内给予回应,必要时派专业技术人员到达现场处理故障。
对于设备性故障,一方面在系统设计时,我们尽量避免单点故障,另一方面我们将利用我们公司的零备件应急供应体系,及时排除故障,保证不影响系统的正常运行。
7.2 维修服务
系统自验收合格之日起,免费保修三年,终身维护。系统常规软件终身免费维护。
在质保期间发生问题,我方会在收到通知后及时响应,24小时内派合格的技术人员并携带工具无条件到现场作技术服务,除非该问题可以通过通讯解决。
在质保期内,如因我方责任需要调换或修理合同设备,并由此引起合同设备停机时,则有关合同设备的质保期按实际停机时间相应延长。重新修理或更换后的合同设备部件的质保期为修理和更换完毕并经双方确认相应延长,但不能少于规定的一年质保期。
在质保期满后30天内,买方因在质保期内发现合同设备有缺陷而出具的索赔证明仍然有效。
免费维修期内人为或自然灾害引起的故障或损坏,仅收取维修成本费。
免费维修期以外的维修服务仅收取维修成本费。
7.3 更新改进服务
本公司产品设计更新提高或软件版本升级,我司将即时通知和协助需方进行已运行系统的改进提高,并无偿提供软件新版本,使用户的系统处于最先进的水平和最完善的状态。
用户对系统改制、扩容、拆点等不同要求,公司将及时、准确地予以满足。
7.4 质量保证
我公司通过了ISO9001认证。公司各项与质量有关的活动均严格按ISO9001:2008的要求开展。
公司从产品的整个过程对产品的质量进行控制。对订货合同,公司组织相关人员进行认真评审,并及时将评审结果传达给相关人员,以确保产品能充分满足顾客的要求。
在产品的设计和开发过程中,开发人员根据顾客的要求,相关的国际、国家、行业标准以及相关法律和法规编制开发计划。
在设计和开发的过程中,分阶段的进行设计评审和设计验证,设计完成后,选择能代表顾客的单位进行确认,确保公司的设计能满足顾客的要求。
在原材料的采购方面,本公司事先对供应商进行调查,确信他们的质量保证能力后才会实施采购。
在生产安装和加工的过程中,本公司制订了完善的工艺指导书,并在管理人员的监督下由生产人员实施操作,以保证产品的均一性及质量的稳定性。
在检验和试验的过程中,首先由质管部和开发部一起按企业标准制订检验标准和检验作业指导书,并指导检验人员严格执行。本公司的检验和试验设备先进、齐全,且都经过相关技术监督部门的校验,确认合格后方可使用。检验中发现的产品不合格会及时反馈给责任部门,追查不合格原因,并限期整改。
本公司有完善的培训制度,员工上岗前必须按规定接受培训,经考核合格后方可上岗,保证每个岗位上均有一批训练有素的骨干人员,为产品的质量合格提供了强有力的保障。
我方保证货物是全新、未使用过的,是用一流的工艺和最佳材料制造而成的并完全符合合同规定的质量、技术规范和性能的要求。我方保证所提供的货物经正确安装、正常运转和保养在其使用寿命期内应具有满意的性能。在货物质量保证期之内,我方对由于设计、工艺或材料的缺陷而发生的任何不足或故障负责。

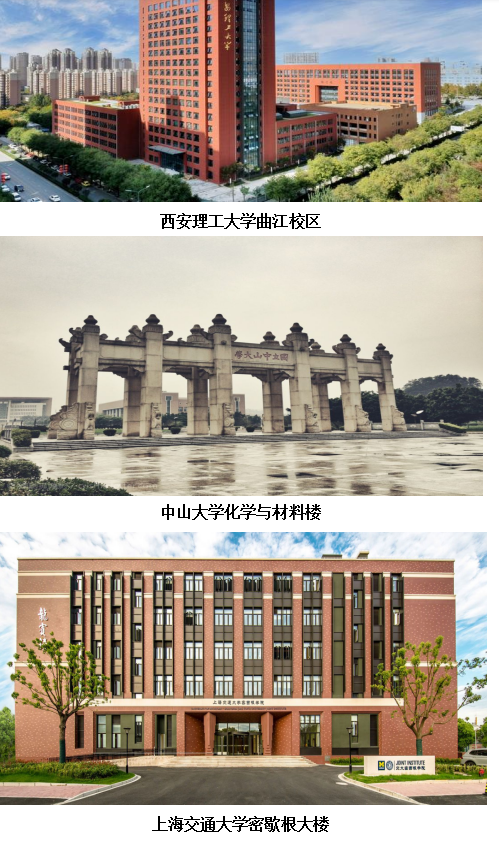

8 .典型案例
