35kV用户变电站系统结构
时间: 2022-07-15 发布人:范曼曼
一、 35kV变配电系统

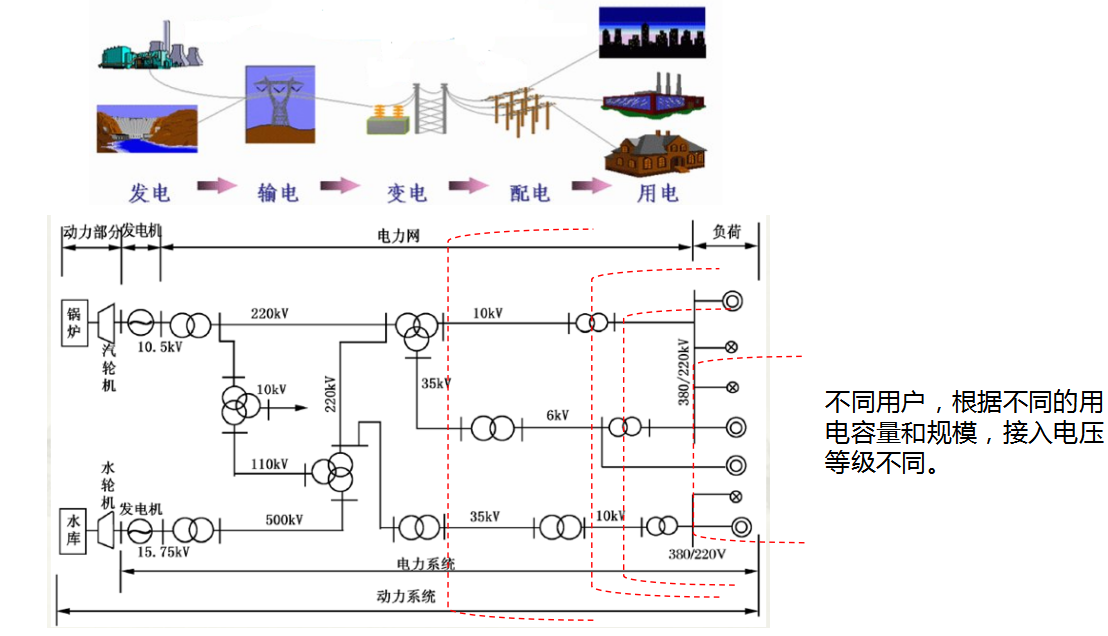

1.1 电能传输过程

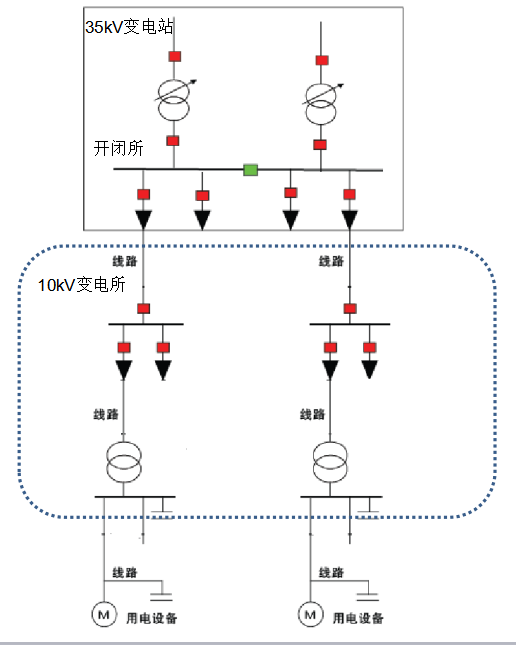

1.2 用户侧35kV变配电系统结构
)35kV变电站 substation
变电站:改变电压的场所,把一次设备组装起来,用以切断或接通、改变或调整电压,变电站是电力系统中变换电压、接收和分配电能、控制电力的流向和调整电压的电力设施,它通过变压器将各级电压的电网联系起来。
开闭所:是将高压电力分别向周围的几个用电单位供电的电力设施,没有变压器,输入输出的电压不发生变化,一般为10kV。
变电所:就是改变电压的场所与地方。《10kv及以下变电所设计规范》里面术语定义是"10千伏及以下交流电源经电力变压器变压后对用电设备供电",符合这个的就是变电所。
配电房:起开闭和分配电能作用的高压配电装置,母线上无主变压器。
 注:110kV/66kV/35kV接入系统都可以做。
3)35kV变电站干线图--两路35kV进线

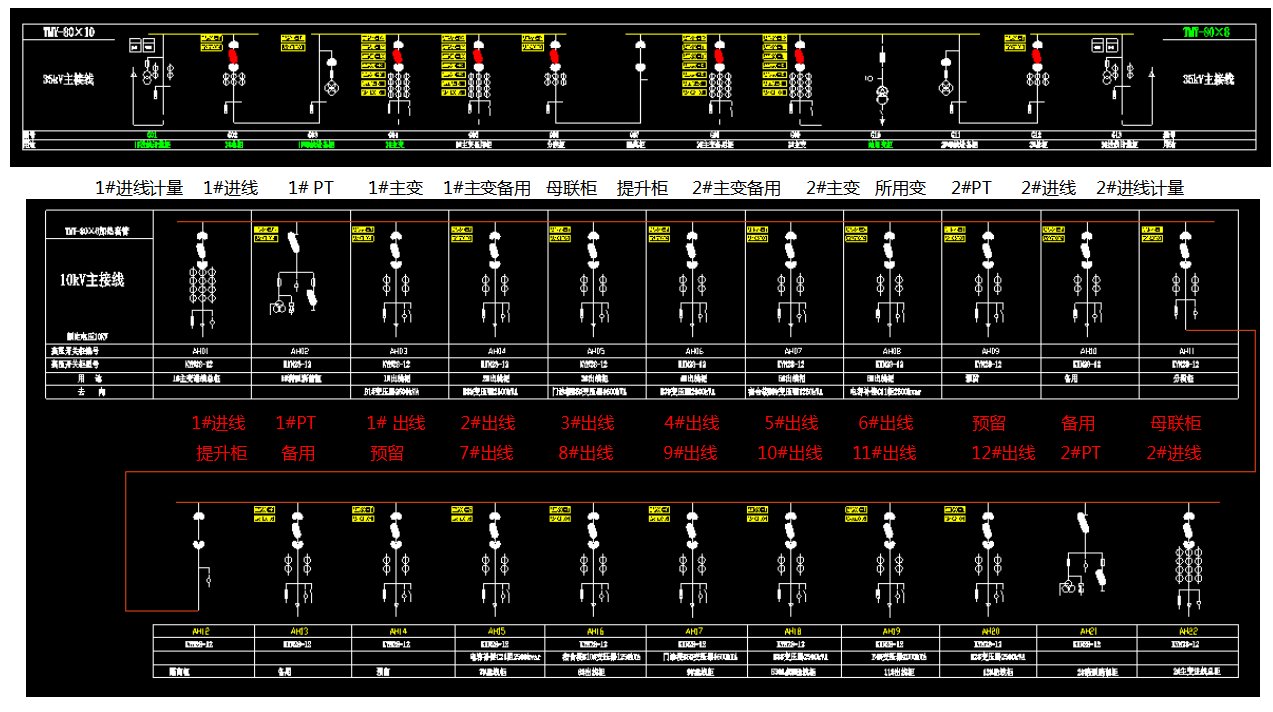

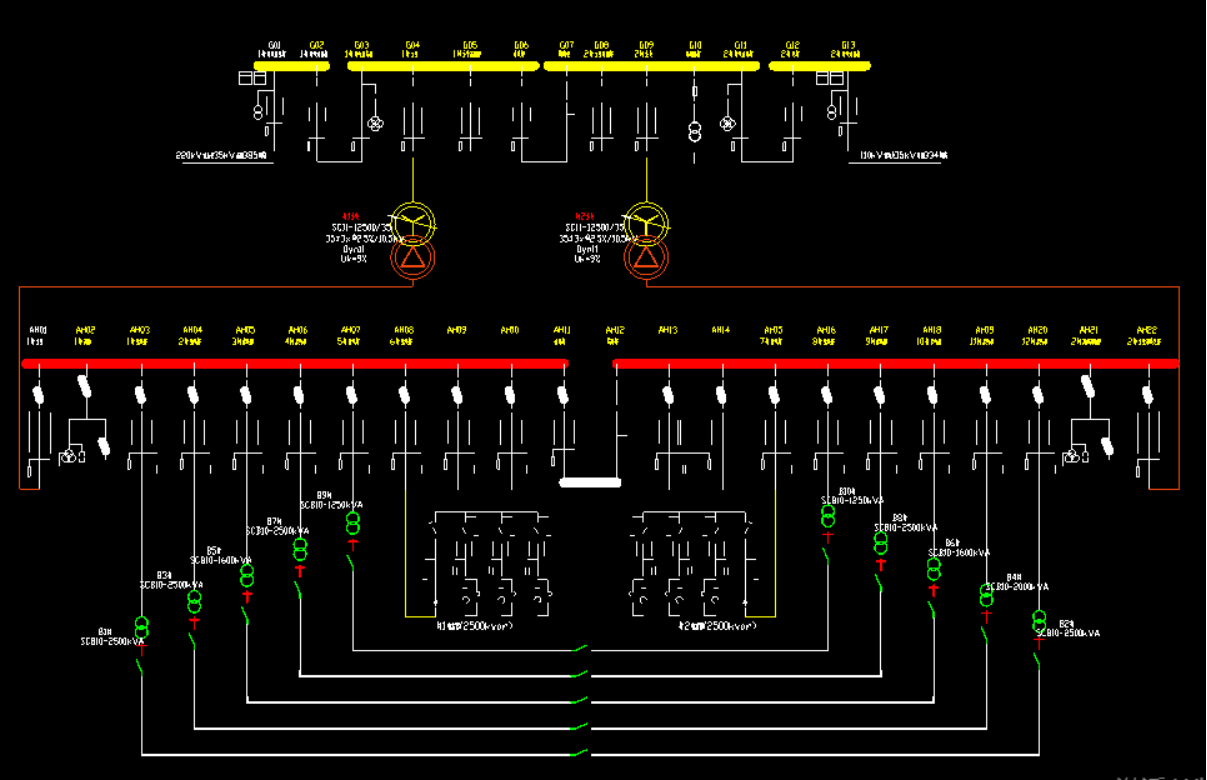

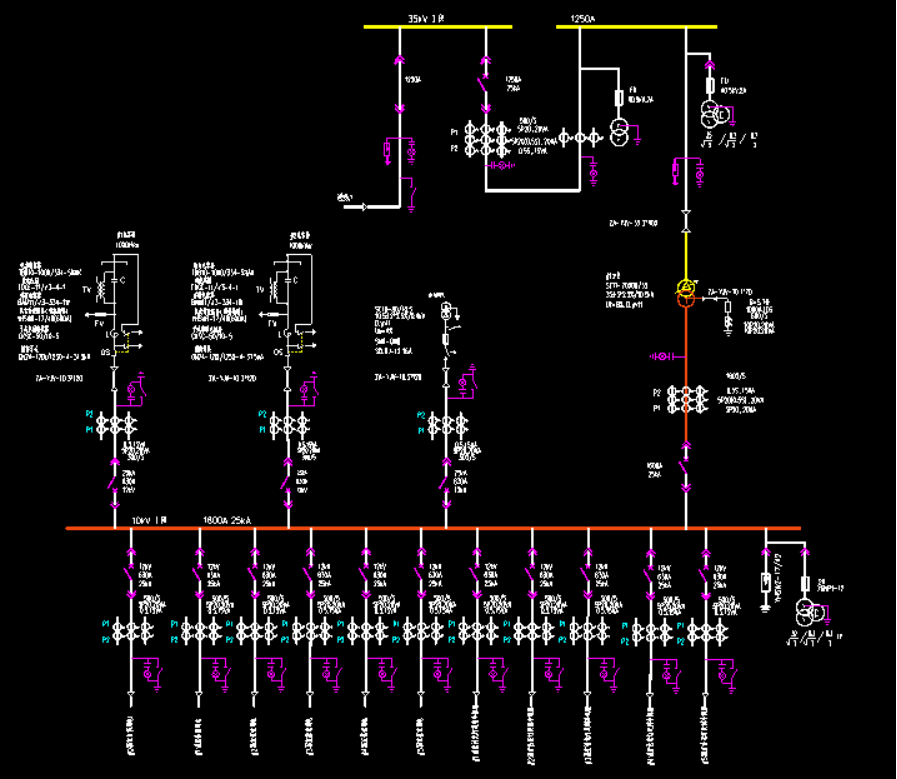

35kV变电站一次系统图--两路35kV进线

35kV变电站干线图-单路35kV进线

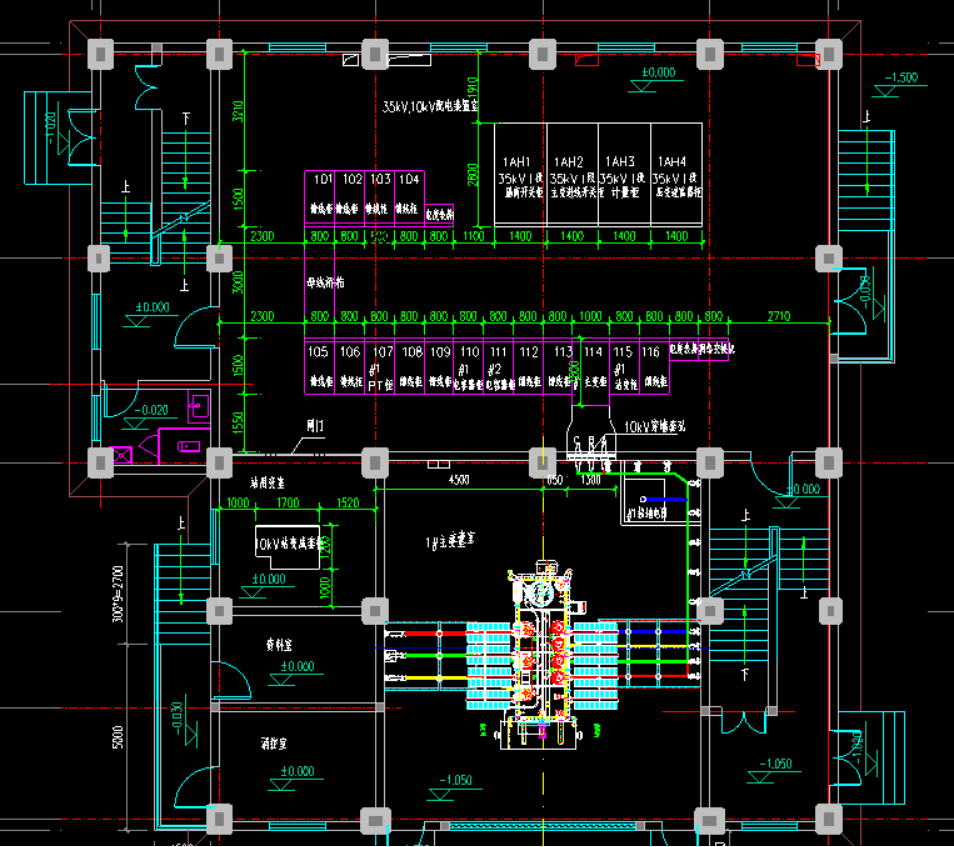

35kV变电站平面布局图

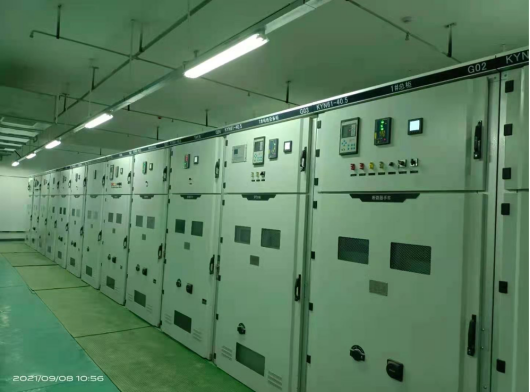

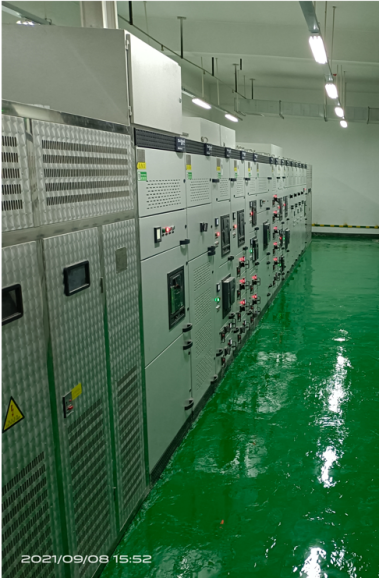

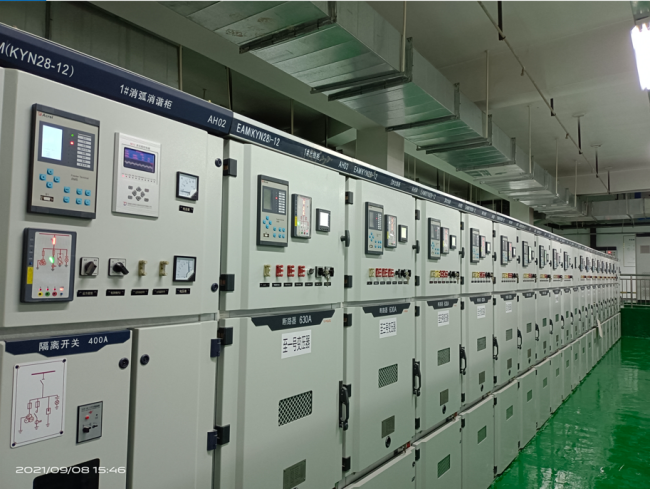

35kV变电站配电场所实物图

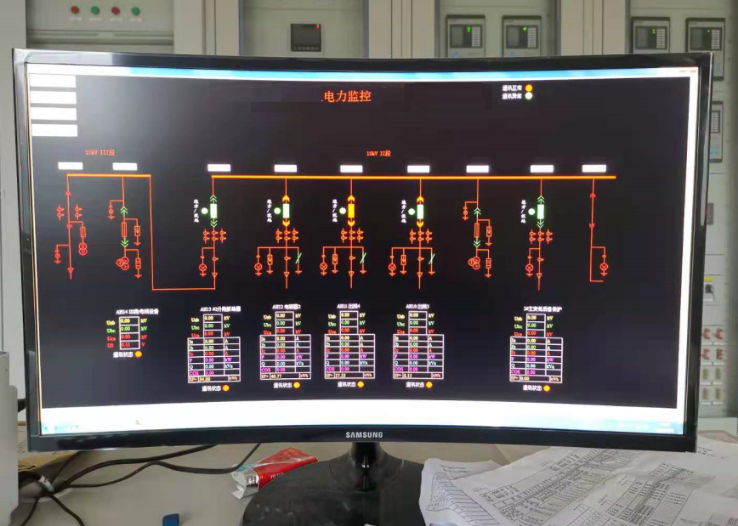

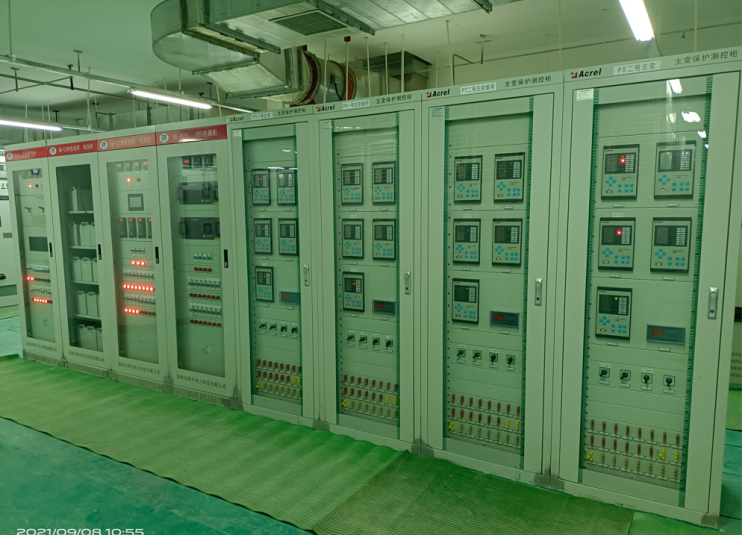

35kV变电站监控中心实物图

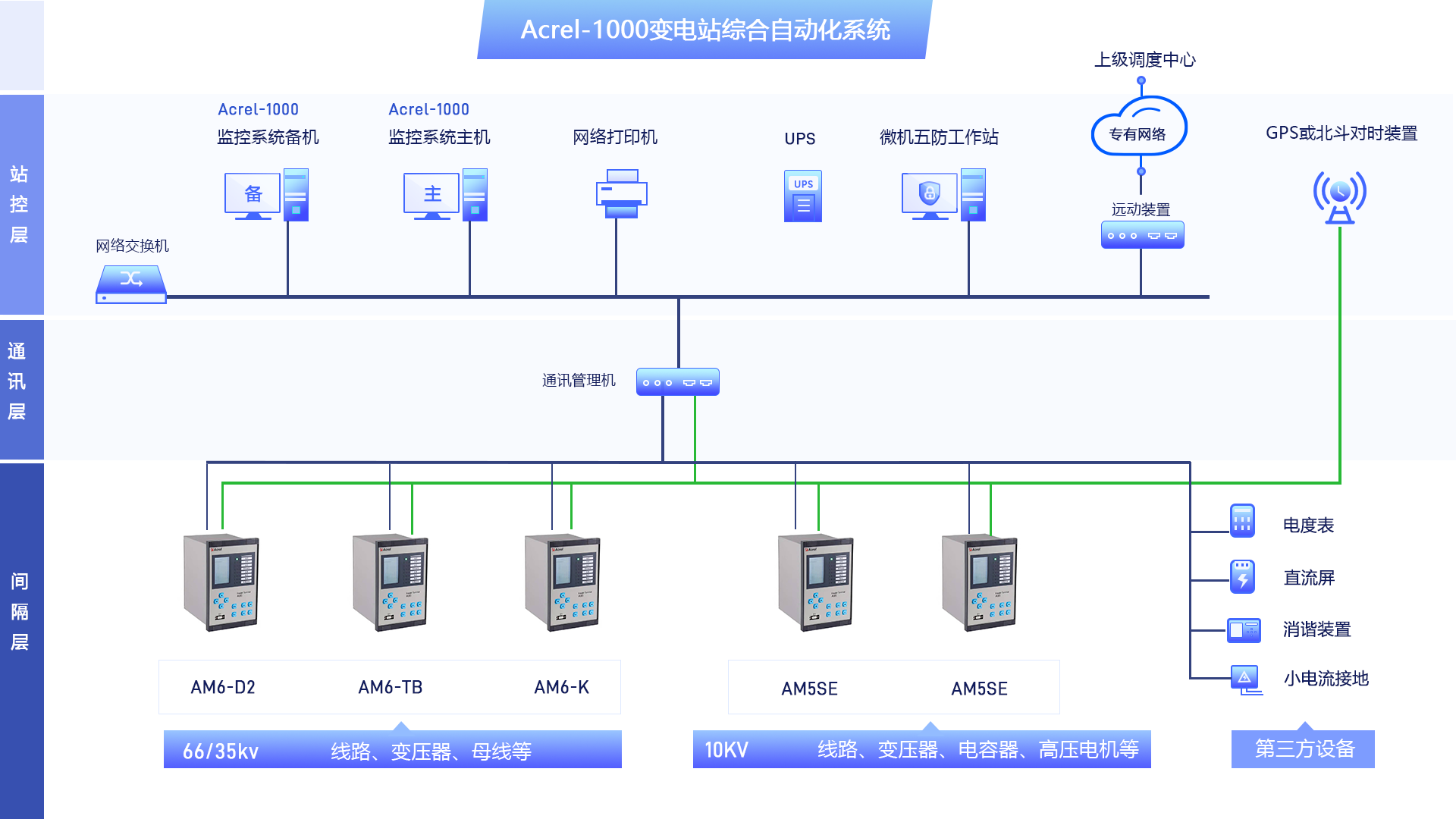

二、安科瑞综自系统结构图
三、安科瑞综自系统功能
    1、监控子系统:包括模拟量、开关量和电能量数据等遥测、遥信;
                               事件记录SOE、故障录波记录;
                               遥控功能;
    2、微机保护子系统:包括进线公用测控屏、主变保护屏及母联、PT、电容器等其他回路保护功能;
    3、微机五防系统:综自系统和微机五防系统联动,实现35kV系统的五防防误操作功能;
    4、电压无功综合控制子系统:补偿电容器、电抗和有载调压等功能;
    5、系统的低频减载负荷控制;
    6、备用电源自投控制;
    7、变电站综自系统通讯,包括站内通讯和远动上传调度功能;
    8、站内控制电源系统:包括直流屏、交流屏等。

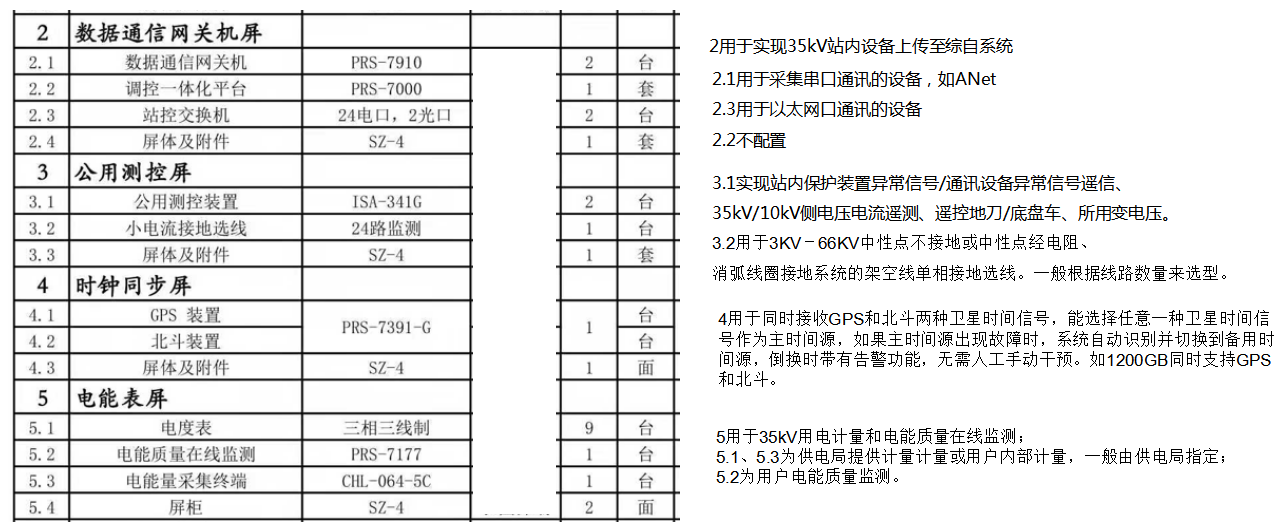

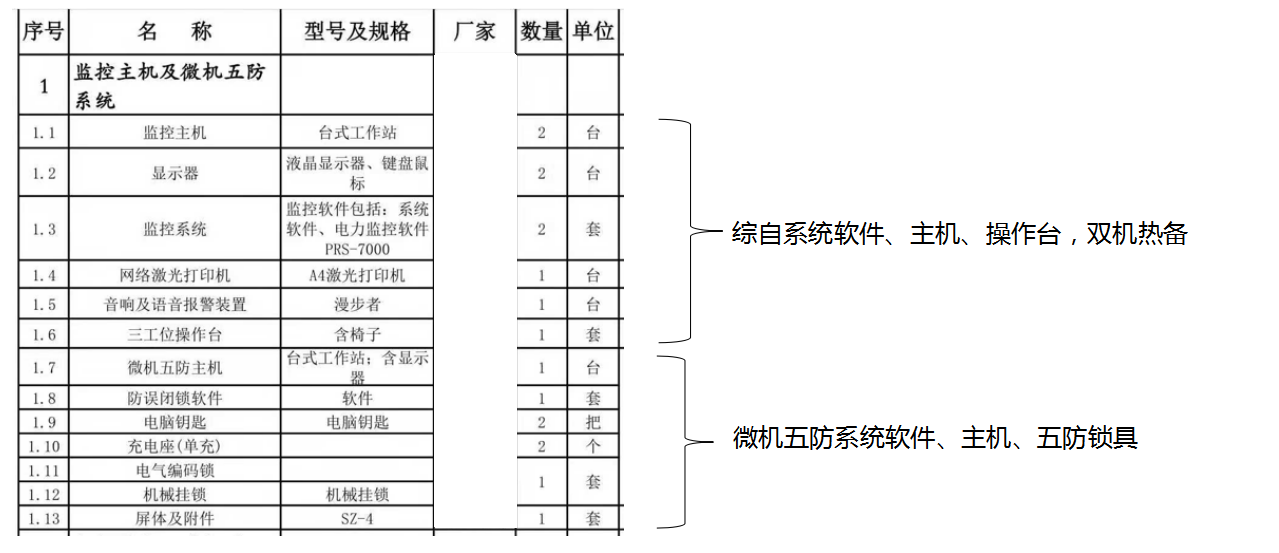

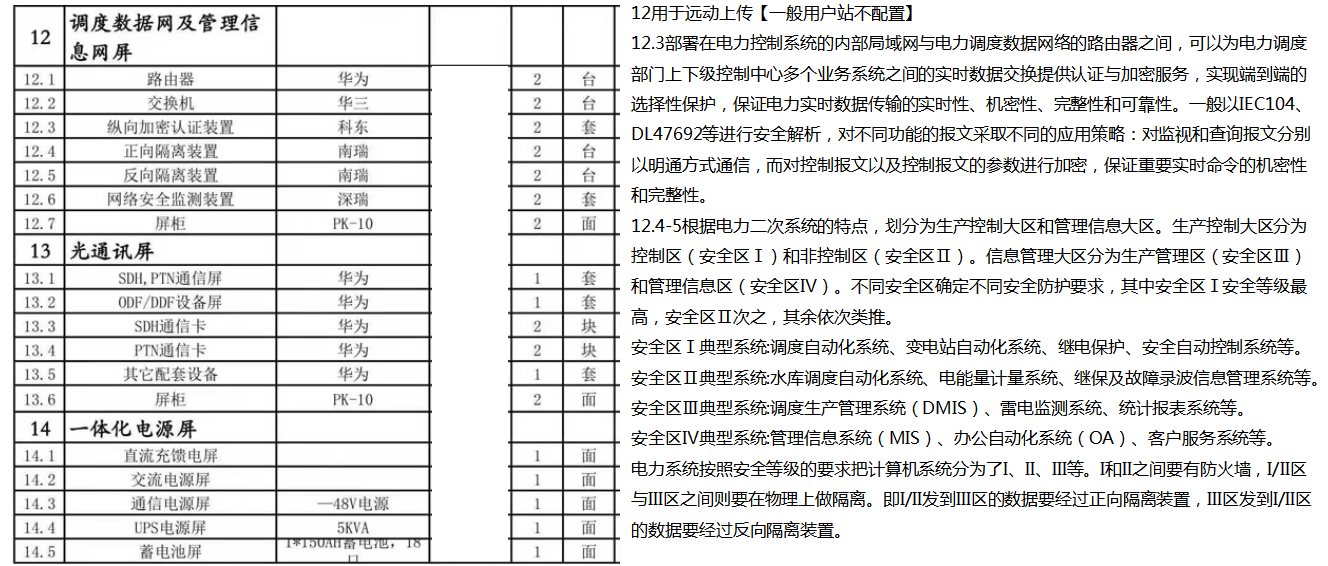

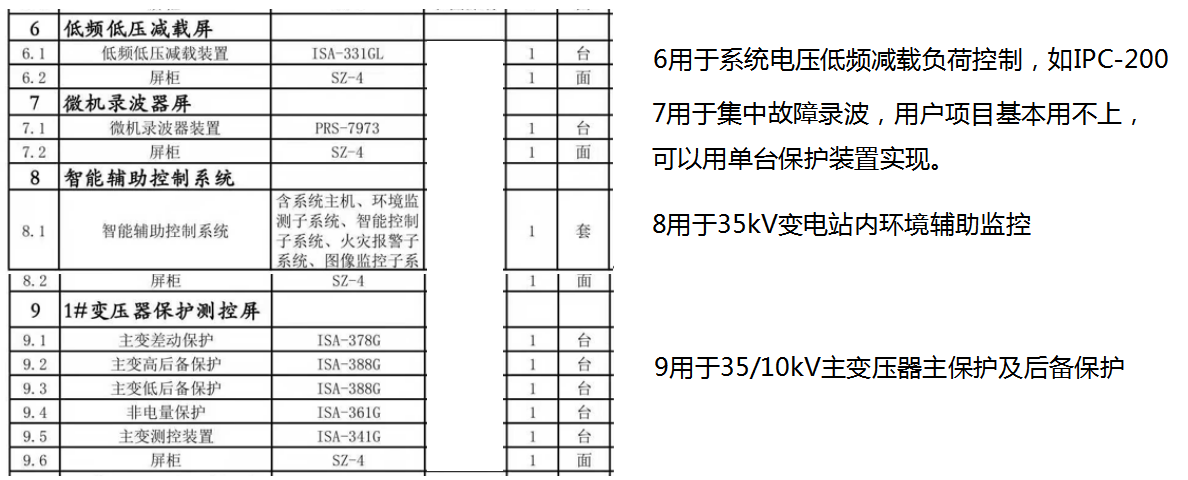

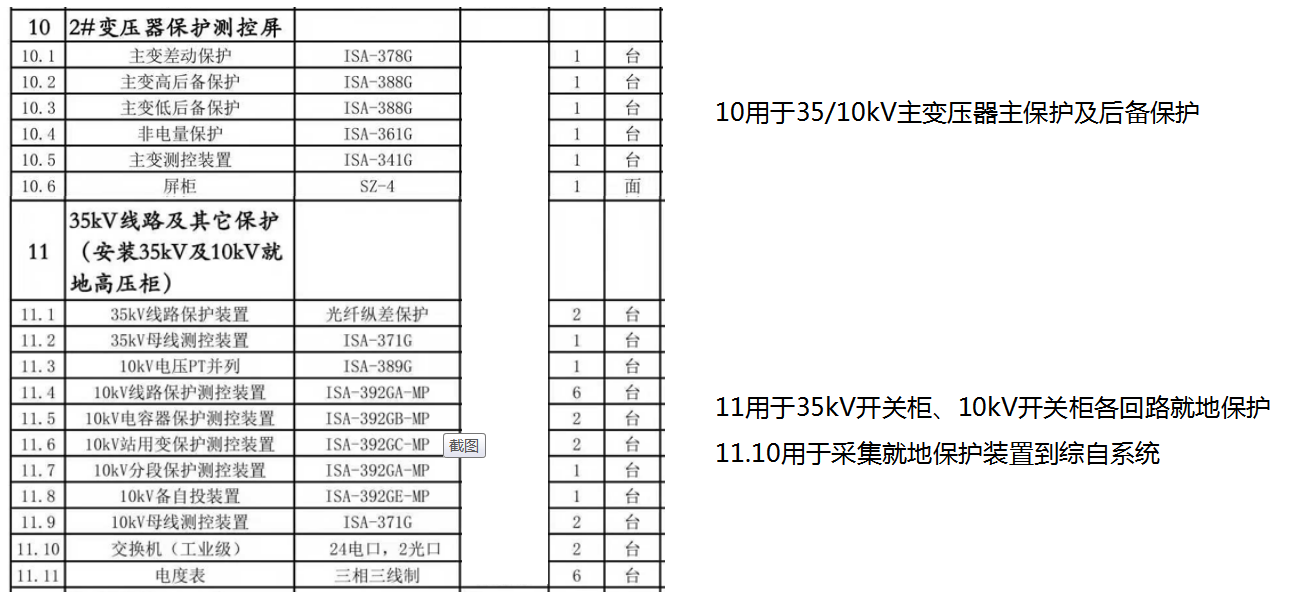

四、35kV综自系统硬件选型表
