Acrel-8000动环监控及能效分析系统
时间: 2022-07-15 发布人:范曼曼
一、平台介绍

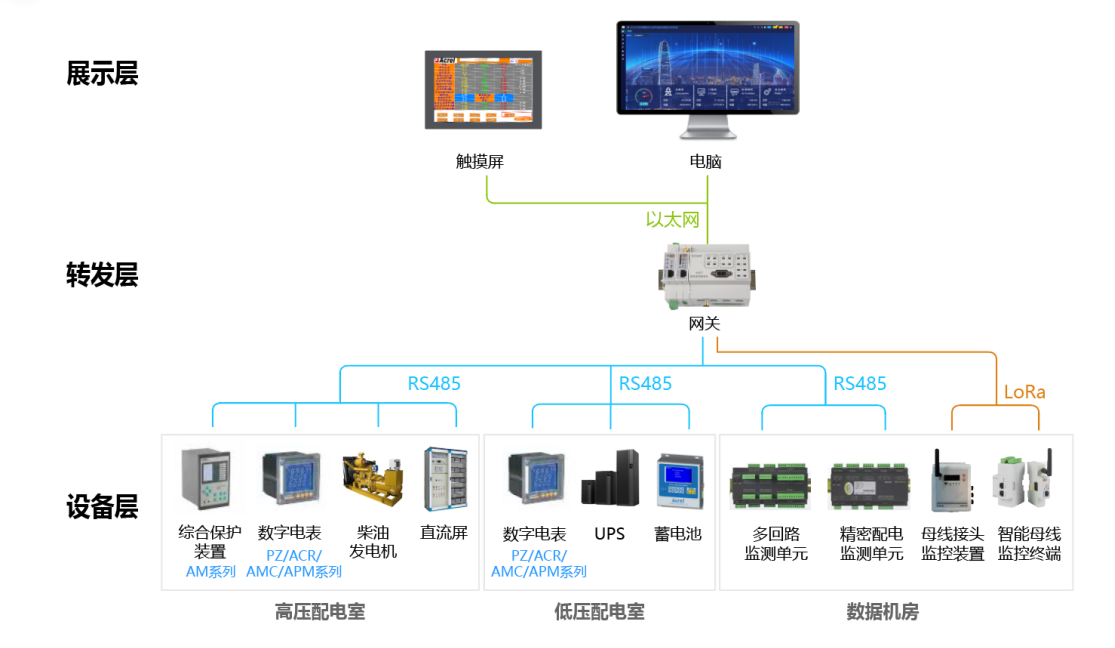

1、动环监控及能效分析系统组网结构

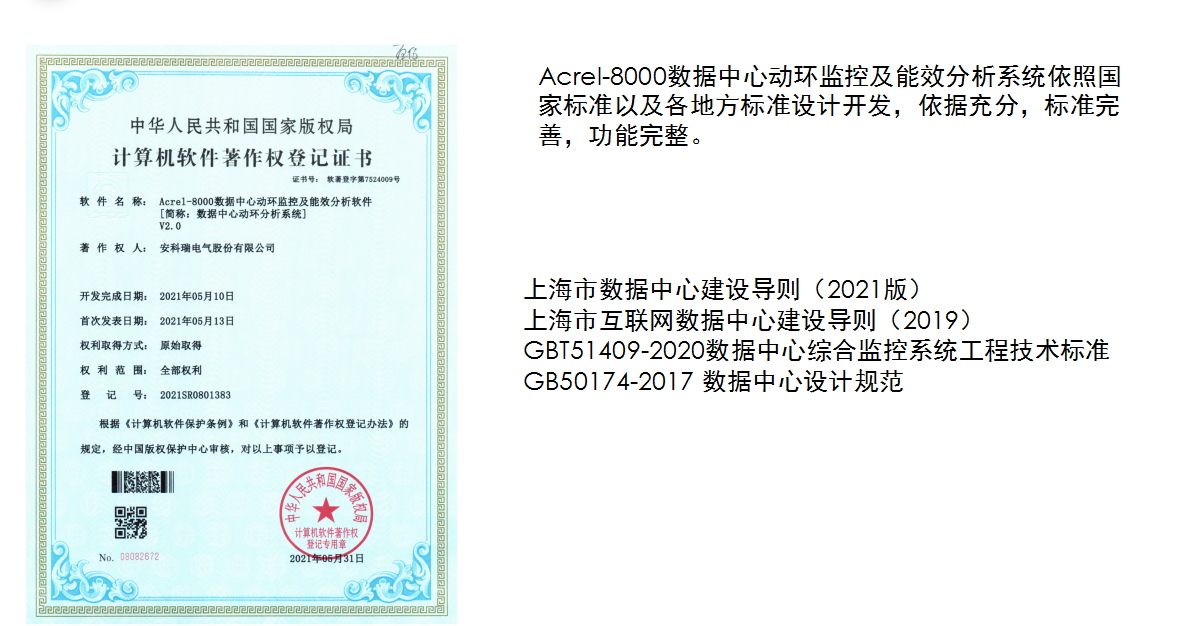

2、资质及参考文件

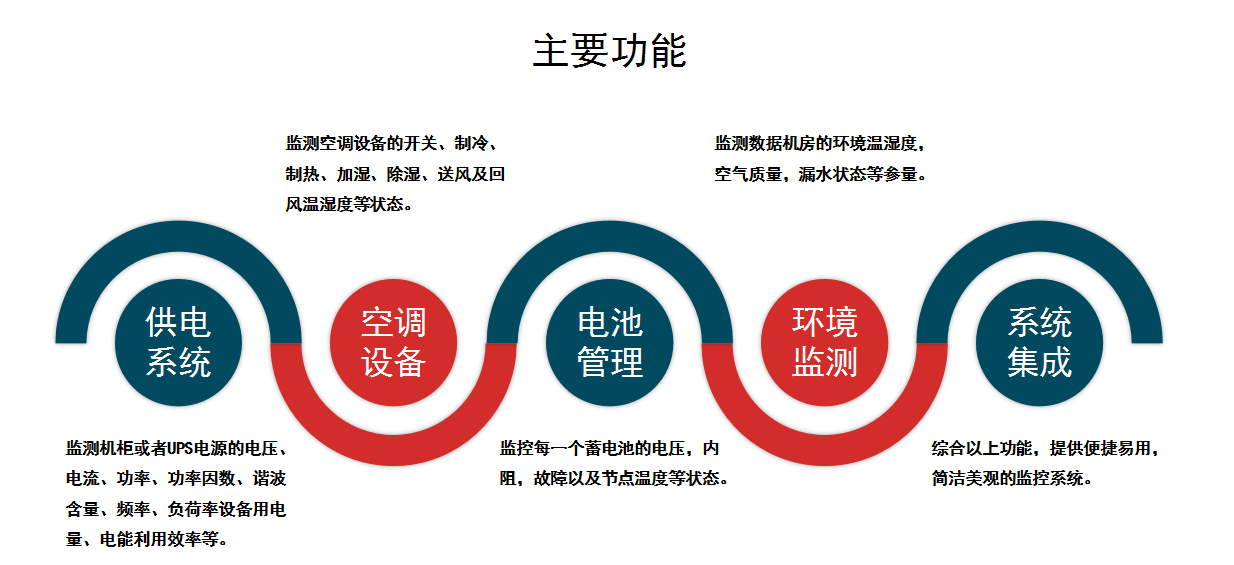

3、平台功能
4、软件界面

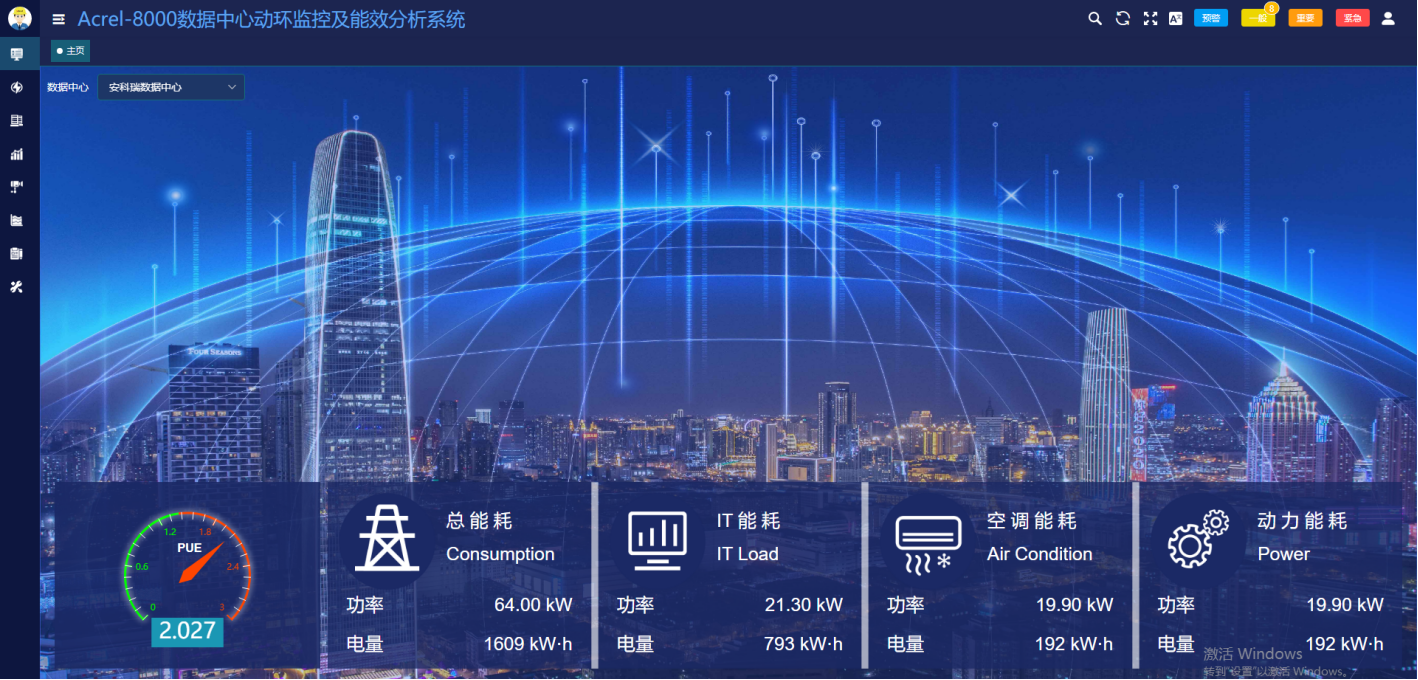

主页


主页展示当前数据中心PUE值,总能耗,IT能耗,空调能耗,及其他能耗。

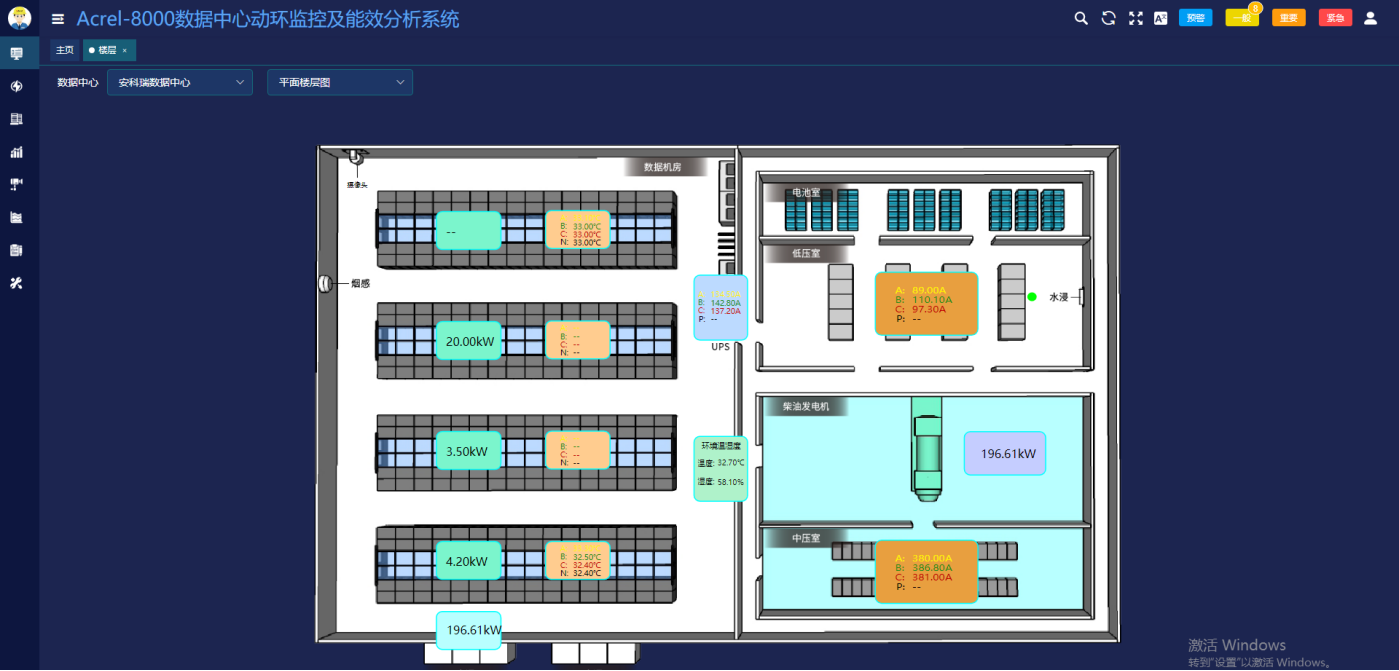

楼层页面展示当前楼层主要设备的运行情况,包括电参量以及环境参量。支持设备跳转,并查看详情。帮助用户直观了解当前数据中心的运行情况。

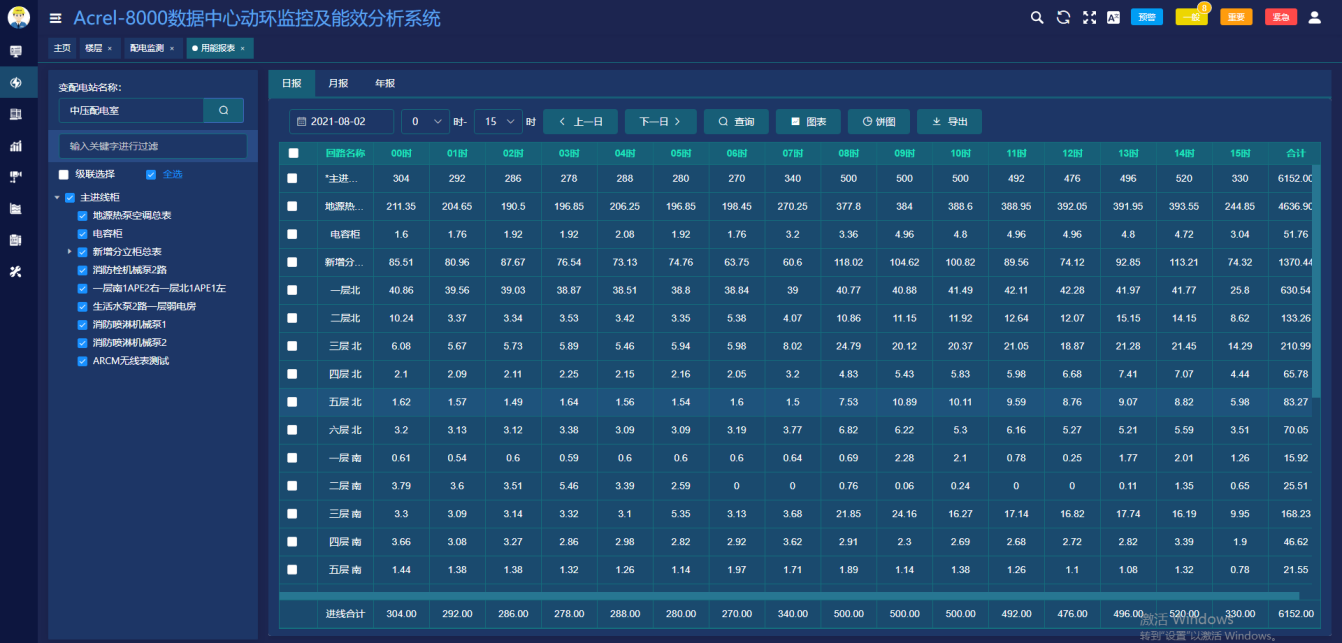

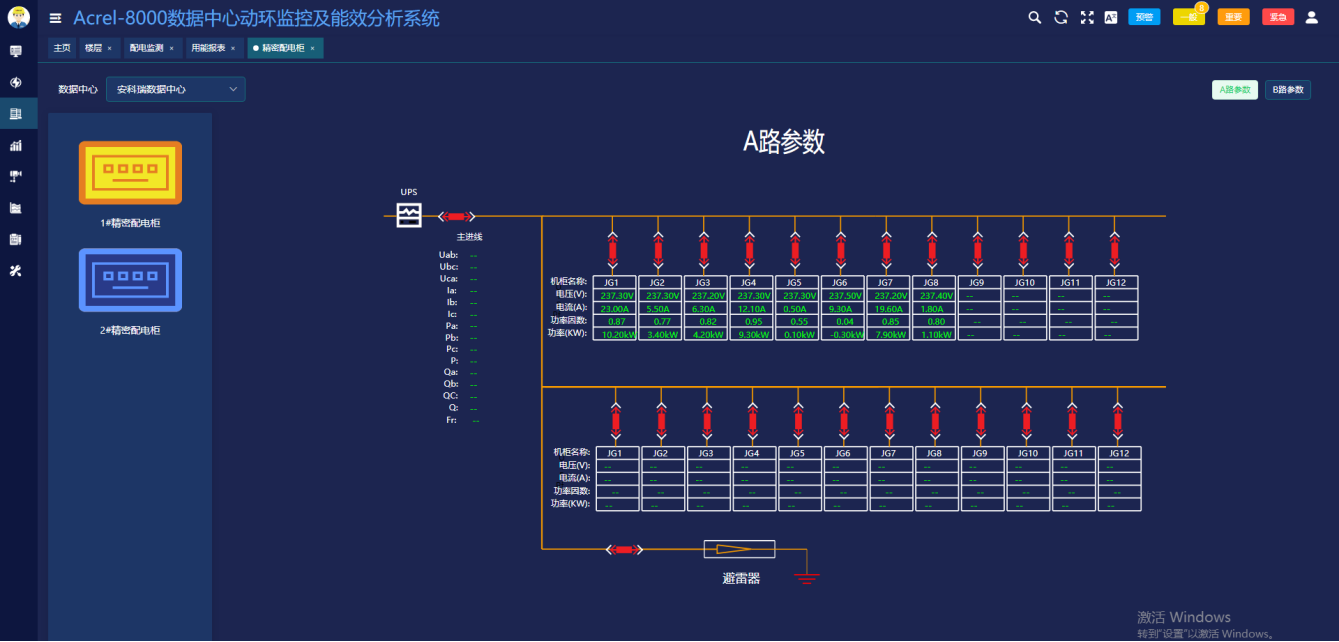

配电监测

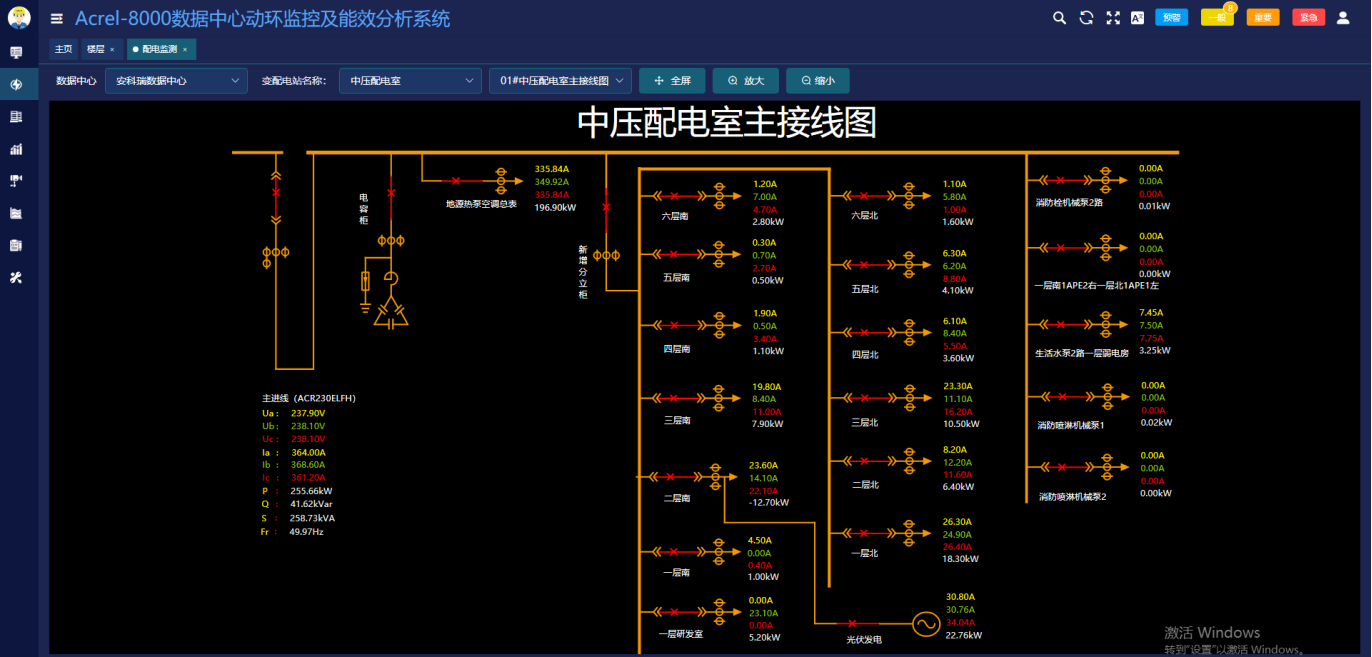

配电监测可以通过一次图形式帮助用户了解每一个机柜的运行情况,数据实时刷新,更精准,更高效。



配电监测也提供各项电参数报表如:电压、电流、功率、功率因数、谐波、频率等。支持曲线图和报表形式相互转换。支持一键EXCEL导出,日月年参数查询。历史数据查询等功能。帮助用户详细了解每个配电回路的运行情况。
设备监测
                                通过图形化界面,监测UPS,列头柜,空调、蓄电池设备的运行情况。数据实时刷新,支持设备切换,AB双路切换。

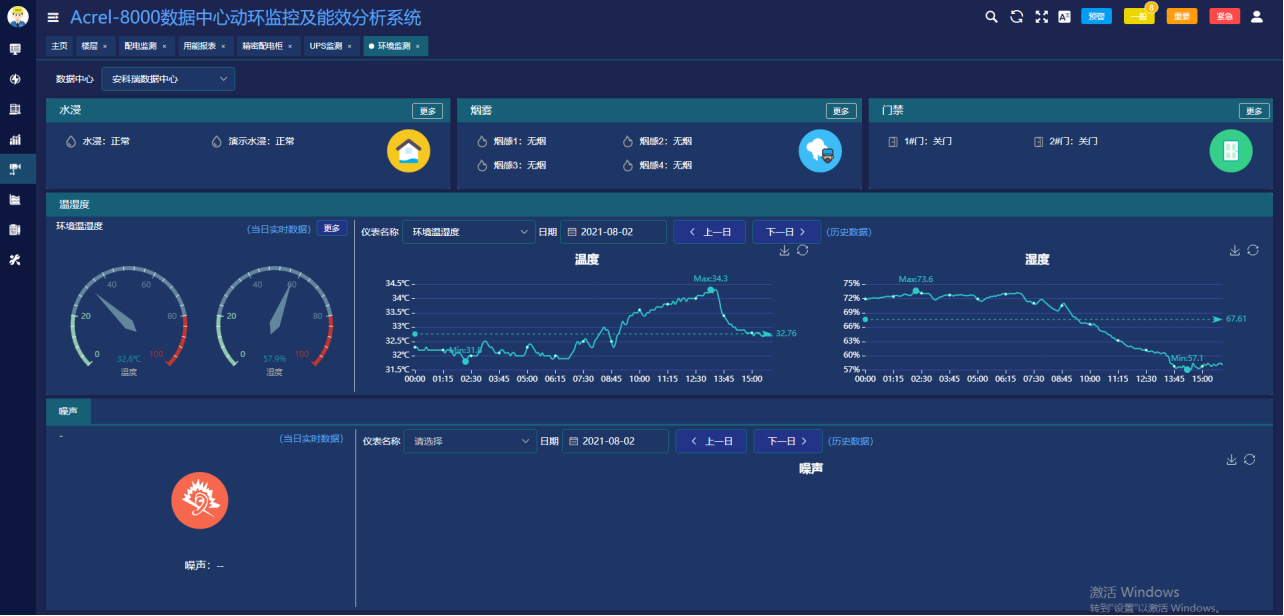

环境监测



环境监测页面在线监测数据中心温湿度、开关门、水浸、烟雾、噪声、气体浓度状态。曲线图直观明了,同时支持历史数据查询。

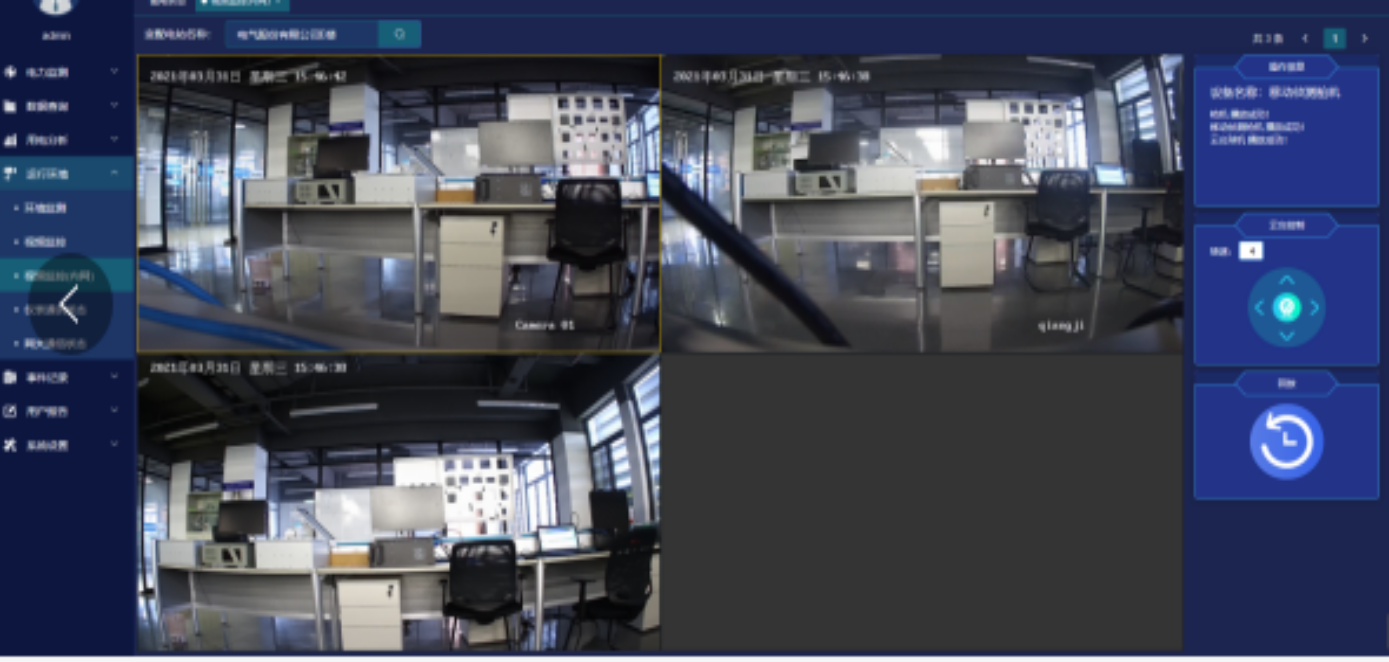

视频监测


通过本地摄像头加硬盘录像机,对现场情况进行视频监控。支持云台控制和录像回放等功能。帮助用户对数据中心内环境参数有所了解。

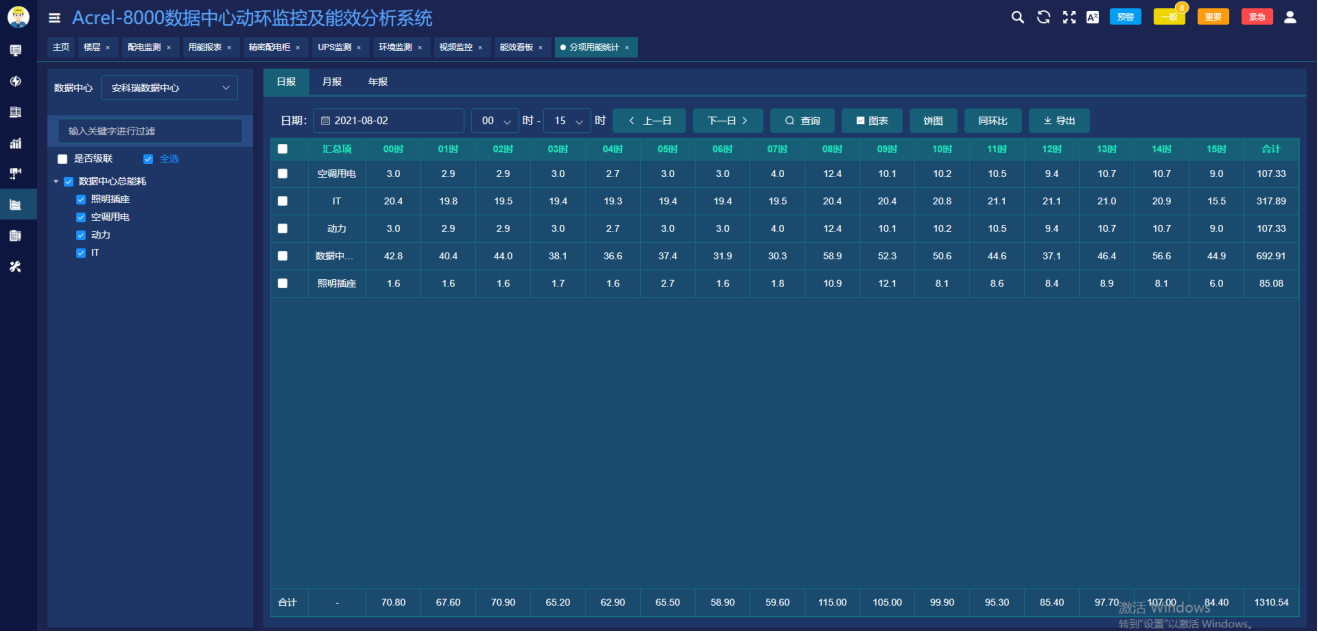

能效分析


通过对数据中心能效分类并排名,通过图表形式展示,直观地展示数据中心各项用能情况,以及当月PUE日曲线图。




通过报表形式,列出数据中心各分类用能情况,支持EXCEL导出。

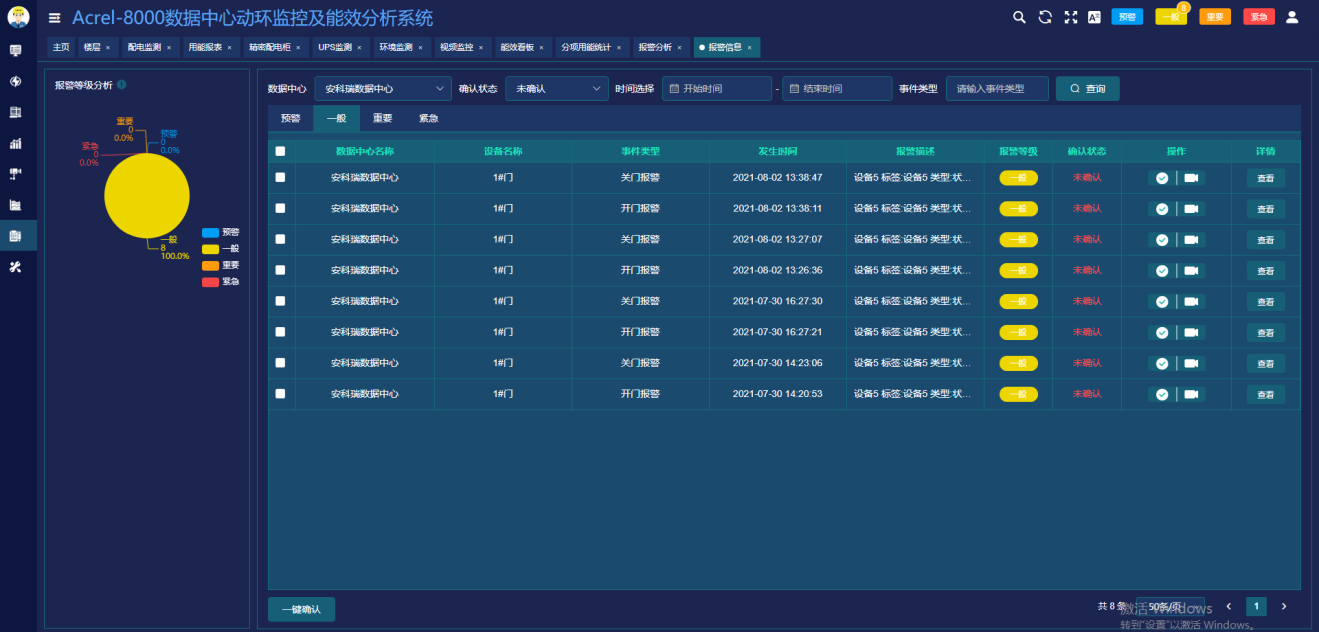

平台告警


通过报表形式,列出数据中心各分类用能情况,支持EXCEL导出。

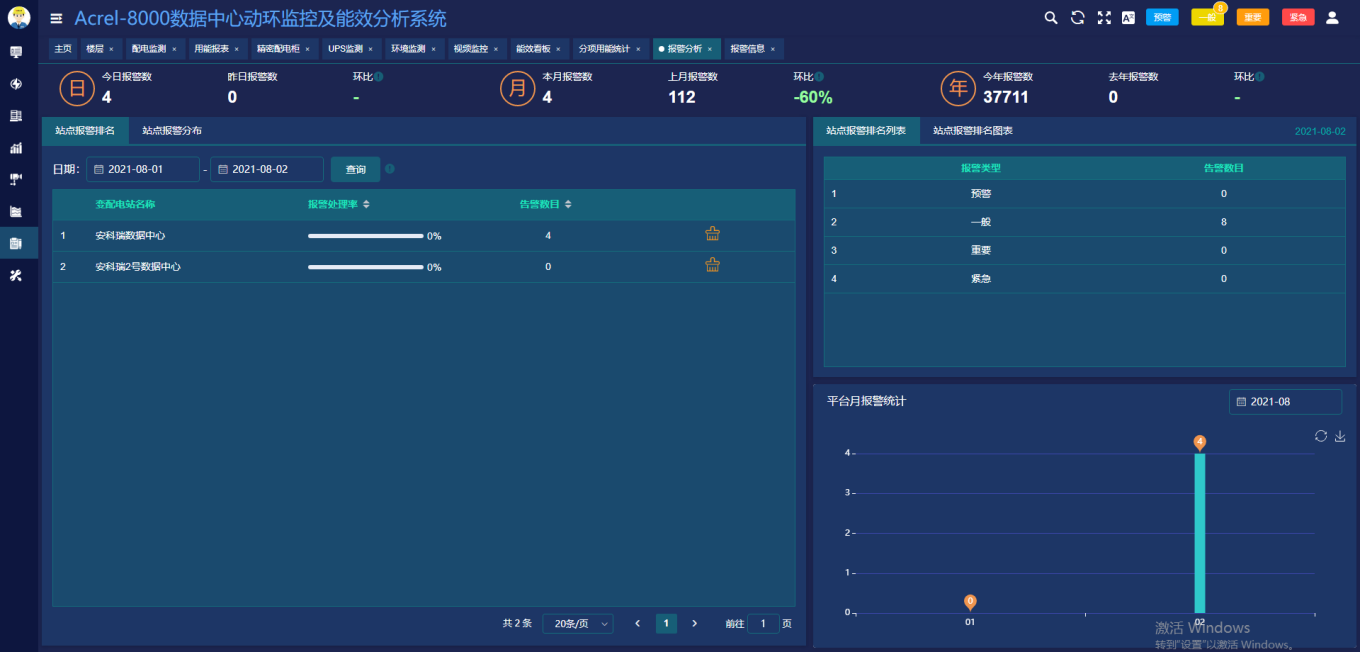

告警分析


同时对数据中心所有报警进行统计,提供同环比的数据比对,帮助用户改善数据中心,保障其正常运行。

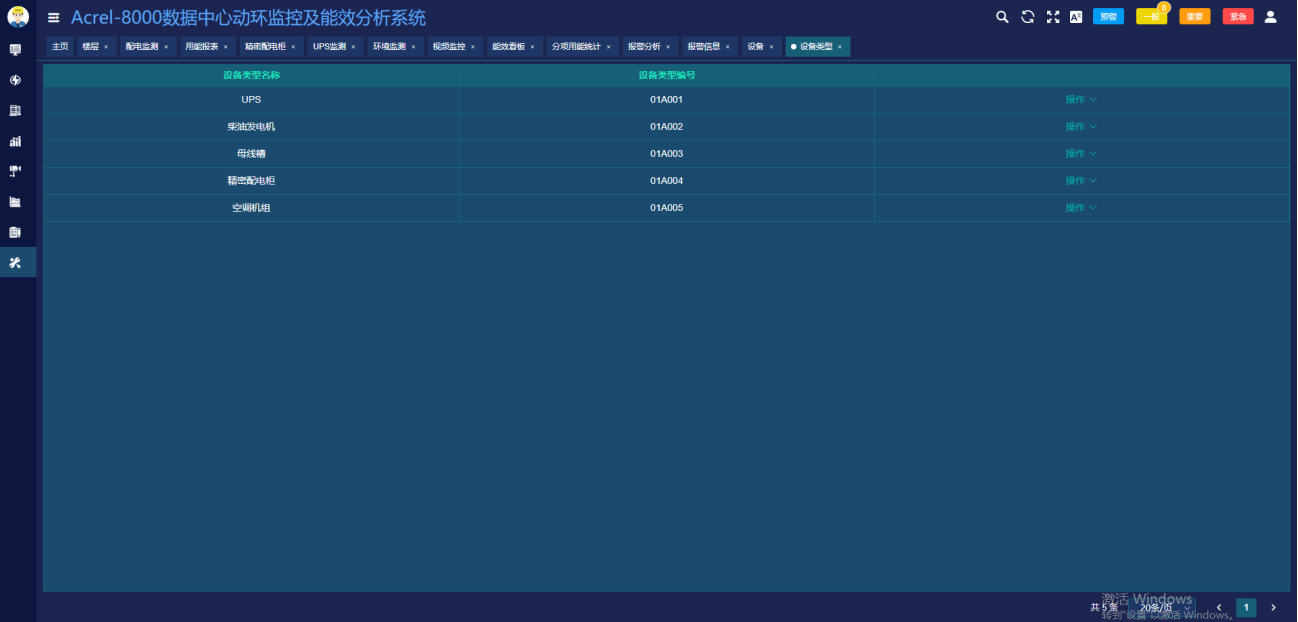

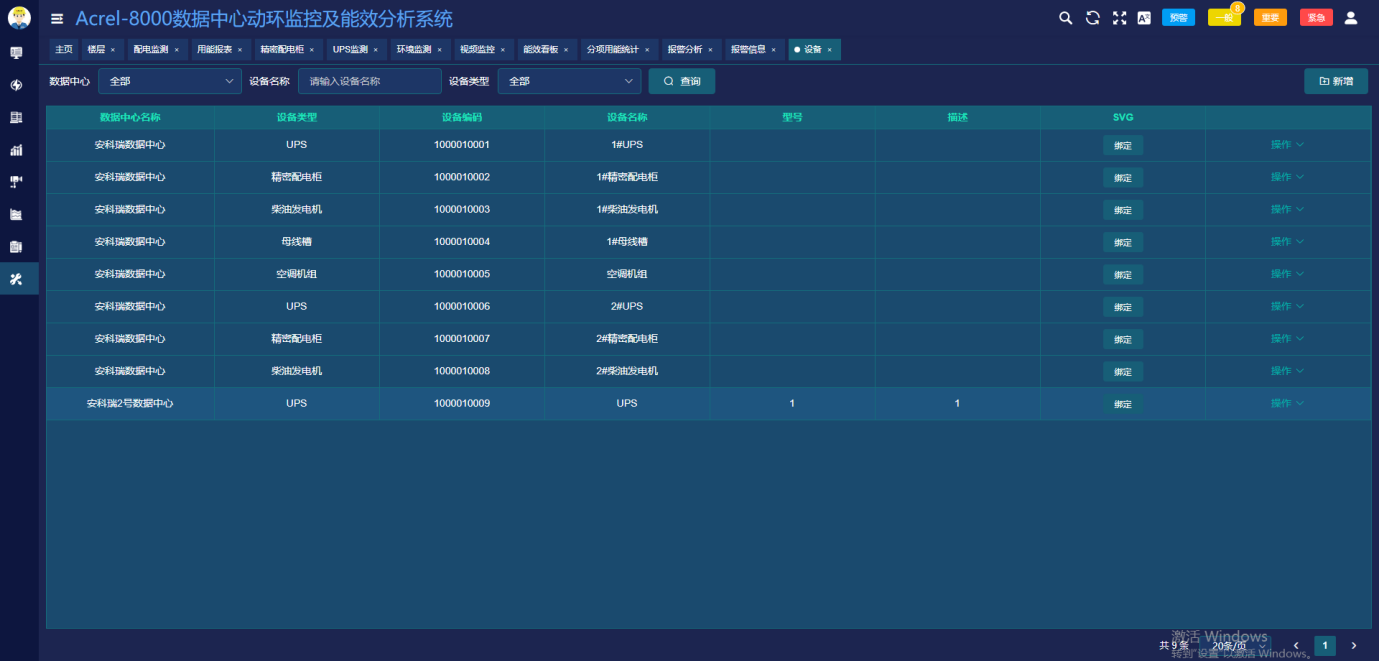

设备管理




设备管理通过对设备类型进行分类定义,例如空调、UPS、柴发、蓄电池等。

可以进一步对各项类型设备进行添加,帮助用户更好地管理数据中心主要用电设备。

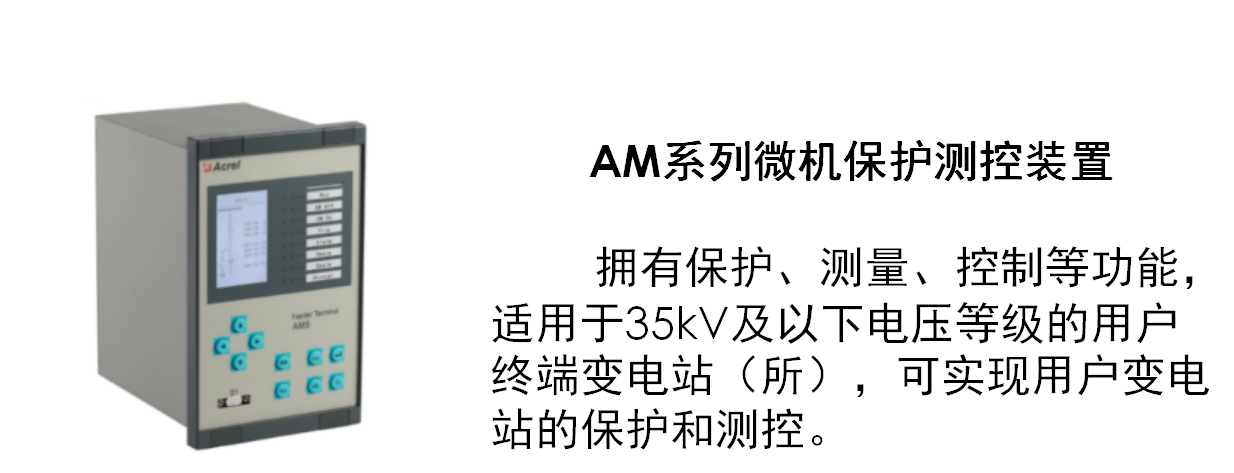

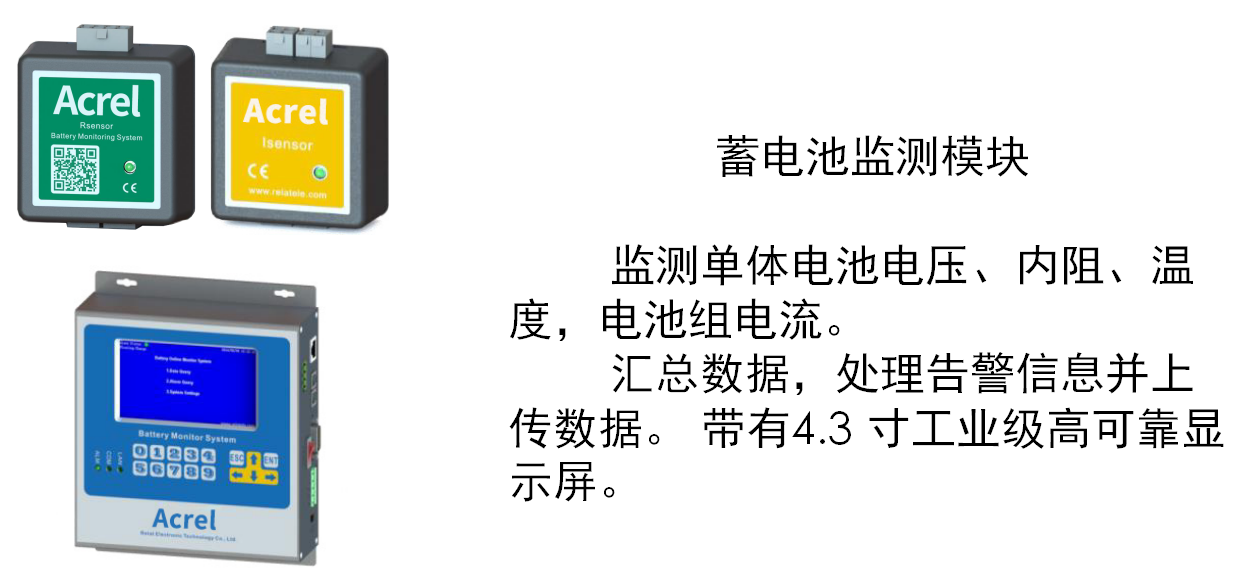

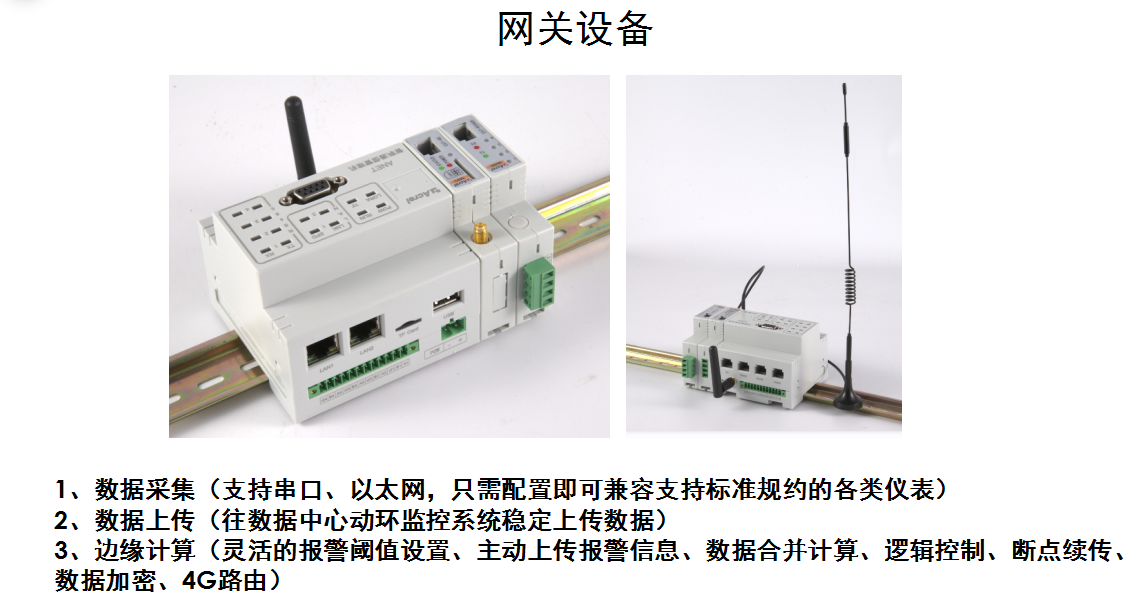

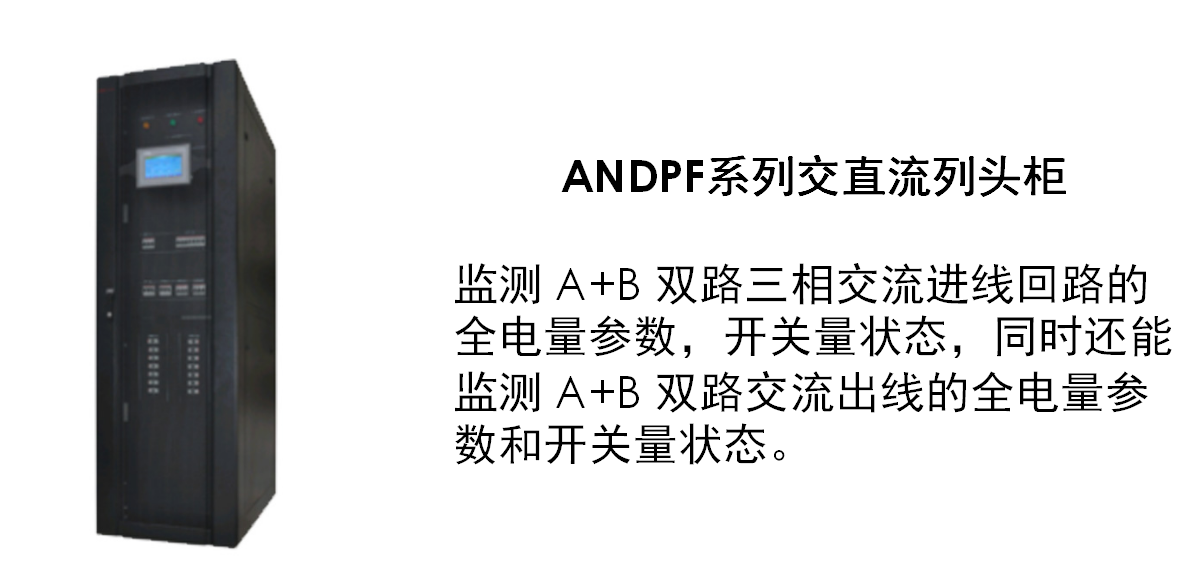

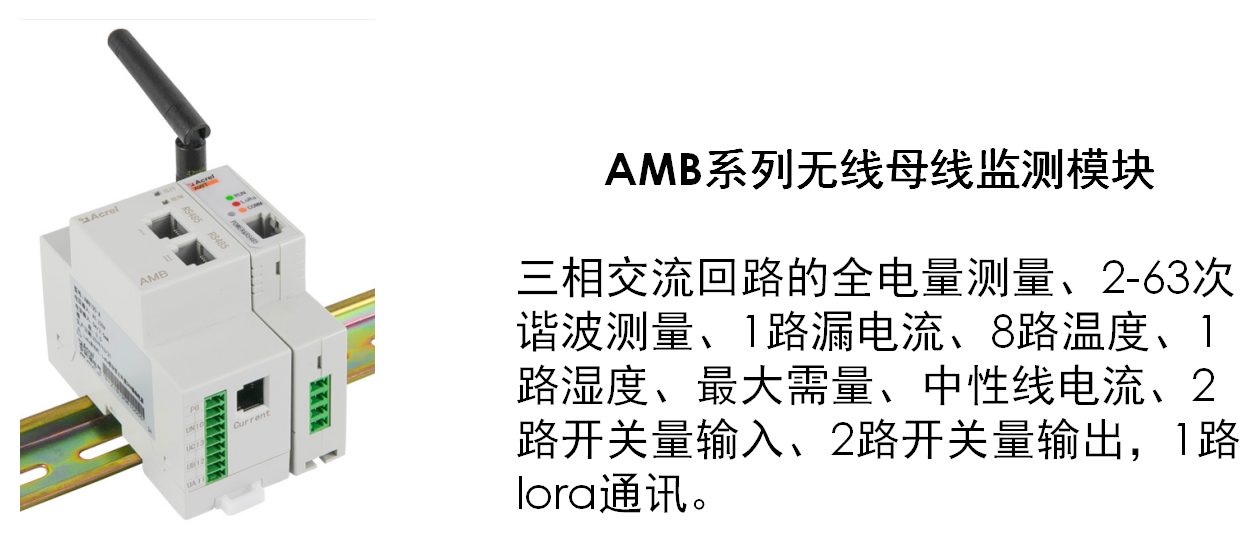

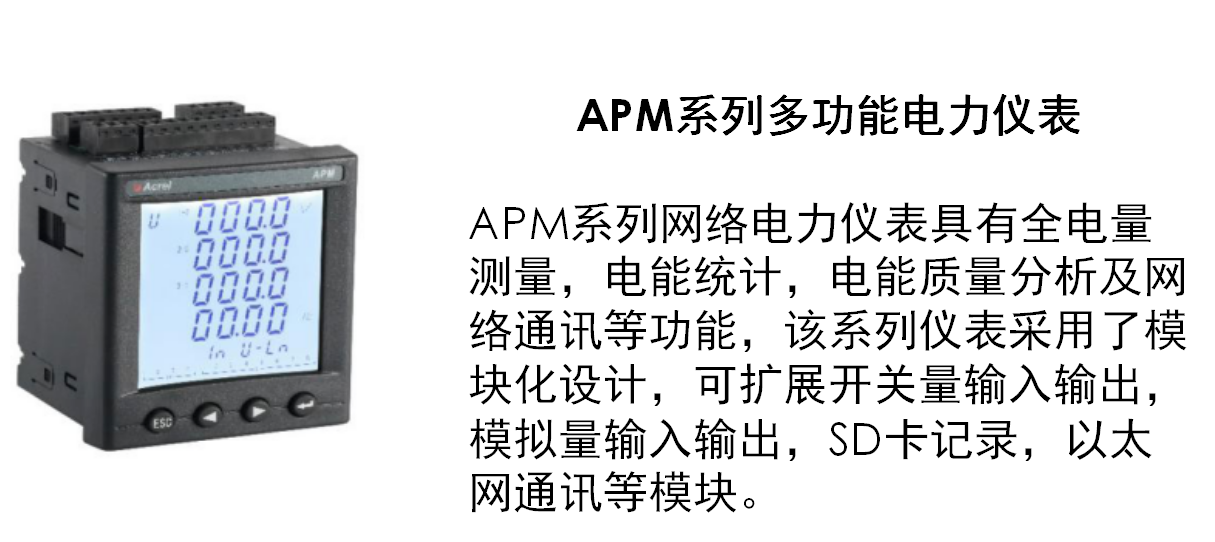

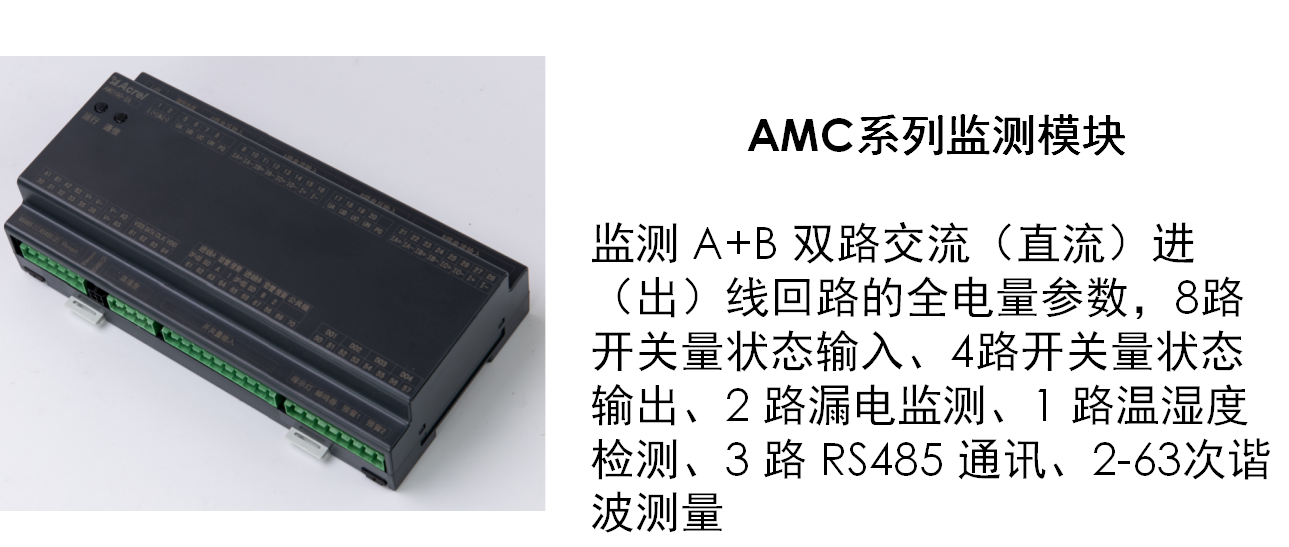

典型硬件

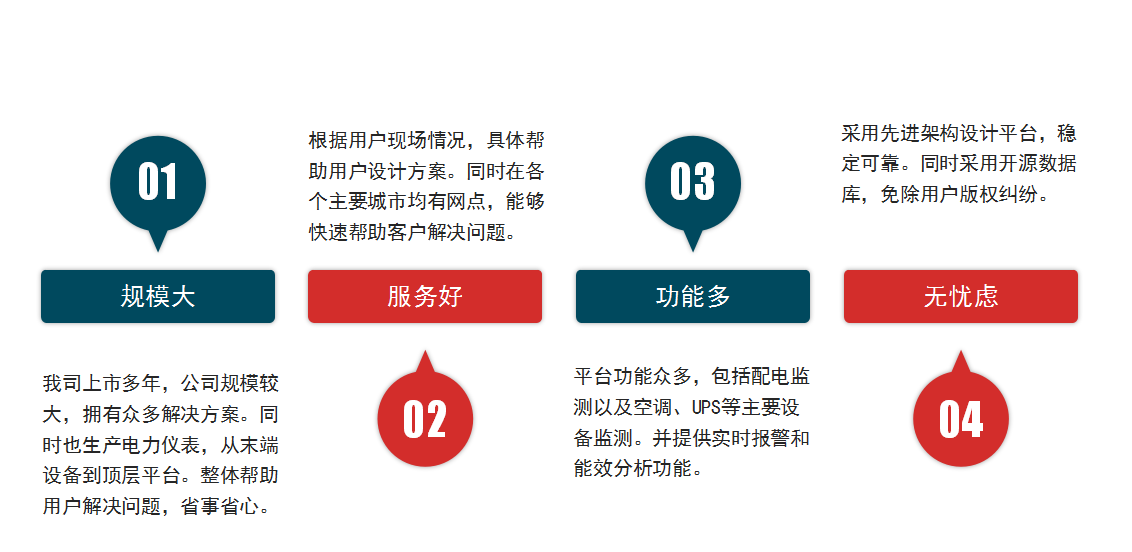

平台优势

WEB访问:http://116.236.149.165:8090/DataCenter/login
账号:guest
密码:123456
