| 技术参数 | 指标 | ||
| AC型 | A型 | ||
| 输入 | 额定剩余动作电流I△n | 0.03、0.1、0.3、0.5(A) | 0.03、0.05、0.1、0.3、0.5、1、3、5、10、30(A)注3 |
| 极限不驱动时间△t | 0.1、0.5(s) | 0、0.06、0.1、0.2、0.3、0.5、0.8、1、4、10(s)注4 | |
| 额定剩余不动作电流I△no | 50%I△n | 50%I△n | |
| 动作特性 | AC正弦交流电流 | AC正弦交流电流及脉动直流电流 | |
| 频率 | 50Hz±5Hz | 50Hz±5Hz | |
| 动作误差 | -20% ~ -10%I△n | -20% ~ -10%I△n | |
| 输出 | 输出方式 | 一组常闭、一组转换 | 一组常闭或常开、一组转换 |
| 触点容量 |
5A 250VAC 5A 30VDC |
AL1:8A 250VAC 5A 30VDC AL2:6A 250VAC 5A 30VDC |
|
| 复位方式 | 就地、远程 | 就地、远程、自动 | |
| 电源 | 电压范围 |
AC110V、AC220V （允许误差±10%） |
AC/DC85 ~270V |
| 功耗 | ≤5W | ||
| 工频耐压 | 电源//输入//输出之间交流有效值2kV/1min | ||
| 正常工作条件 | 温度 | 运行温度：-20℃ ~ +55℃，存储温度：-30℃ ~ +70℃ | |
| 湿度 | ≤95%RH，不结露，无腐蚀性气体场所 | ||
| 海拔 | ≤2000m | ||
| 污染等级 | 3级 | ||
| 安装类别 | Ⅲ类 | ||
| 型号 | 基本功能 | 安装方式 | 图片 |
| ASJ10-LD1C |
AC型剩余电流测量； 电流越限报警指示； 额定剩余动作电流可设定(见表2)； 极限不驱动时间可设定(见表2)； 两组继电器输出； 具有就地，远程“测试”、“复位”功能； |
导轨 (DIN35mm) |
|
| ASJ10-LD1A |
A型剩余电流测量； 电流百分比光柱显示； 额定剩余动作电流可设定(见表2)； 极限不驱动时间可设定(见表2)； 两组继电器输出(可设定)注1； 具有就地，远程“测试”、“复位”功能； |
||
| ASJ10L- LD1A注2 |
A型剩余电流测量； 额定剩余动作电流可设定(见8.1)； 极限不驱动时间可设定(见8.1)； 两组继电器输出（可设定，见8.1）； 互感器断线报警可设(见8.1)； 预报警值可设(见8.1)； 返回值可设(见8 ASJ10L- LD1A编程菜单说明)； 具有就地，远程“测试”、“复位”功能； 25条事件记录； |
||
| ASJ20-LD1C |
AC型剩余电流测量； 电流越限报警指示； 额定剩余动作电流可设定(见表2)； 极限不驱动时间可设定(见表2)； 两组继电器输出； 具有就地，远程“测试”、“复位”功能； |
屏装式 (48方形) |
|

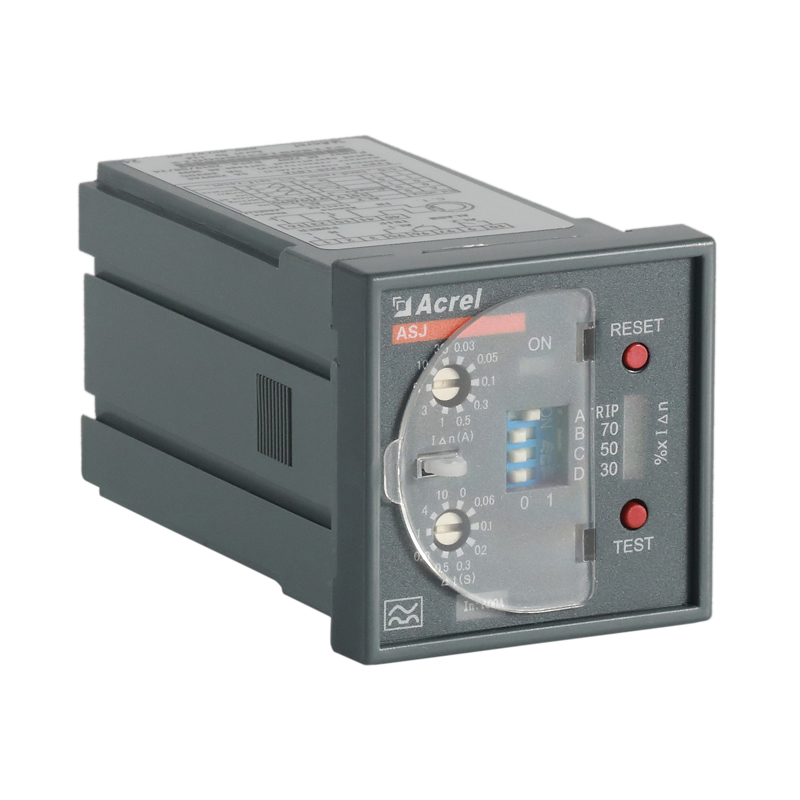

| ASJ20-LD1A |
A型剩余电流测量； 电流百分比光柱显示； 额定剩余动作电流可设定(见表2)； 极限不驱动时间可设定(见表2)； 两组继电器输出(可设定) 注1； 具有就地，远程“测试”、“复位”功能； |

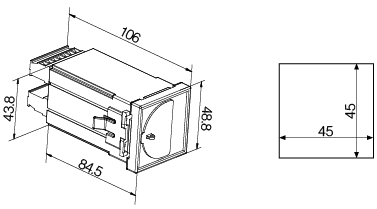

| 仪表型号 | 面板尺寸(mm) | 壳体尺寸(mm) | 开孔尺寸(mm) |
|
ASJ20-LD1C ASJ20-LD1A |
48×48（宽×高） | 43.8×43.8×100（宽×高×深） | 45×45（宽×高） |
|
ASJ10-LD1C ASJ10-LD1A ASJ10L-LD1A |
85×54×64（长×宽×高） | ||
