摘要：介绍安科瑞ARD3M智能电动机保护器在河南心连心化学工业集团年产40万吨双氧水项目的应用。用于新建40万吨双氧水项目厂区内电动机回路的参数测量、故障保护、起停控制以及后台通讯，为该车间的安全、稳定生产保驾护航
关键词：河南心连心、ARD3M、电动机保护器
项目概述：
心连心化学工业集团位于河南省新乡市新乡县，是一家致力于化肥、基础化学的大型化工集团。本项目为心连心新建年产40万吨双氧水项目一期，所有低压电动机回路均需安装低压电动机保护器，实现过载、堵转、不平衡、短路等保护功能以及实现遥控、遥测、遥信三摇功能，并提供就地/远程控制、记录查询等多种功能，以保证重要生产设备的连续、稳定、安全运行，实现用户对该厂区生产的智能化管理。
产品需求：
本次针对心连心新建年产40万吨双氧水项目一期工程中的123个低压电动机回路，需配置低压智能电动机保护装置。具体功能要求如下：
（1）、实时采集电流、电压、功率、电能等电参量信息，并电机设备提供完备的保护；
（2）、提供故障记录、启动记录、停止记录、开关量变位记录等多种事件记录；
（3）、RS485/Modbus通讯；
（4）、具备抗晃电/失压再启动功能，有效抵御交流回路短时电压波动引起的设备停机；
（5）、不少于9路DI、5路DO，所有DI/DO支持可编程
根据上述要求，选择安科瑞ARD3M系列智能电动机保护器。此外，针对配电室低压各回路配置ACR220ELH电力仪表，具体配置表如下：

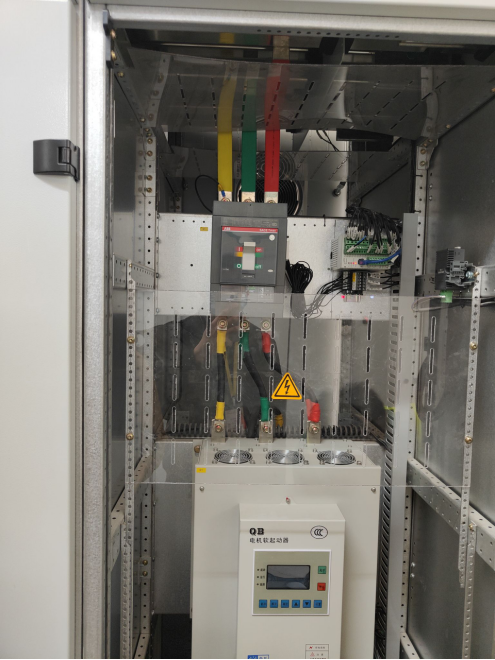

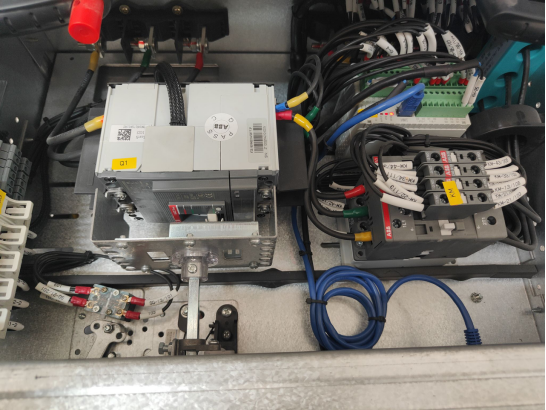

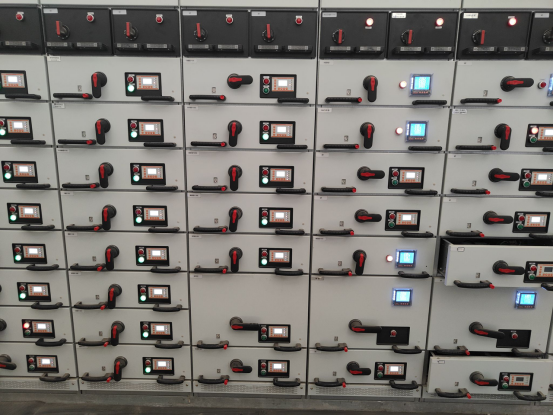

现场安装图片
ARD3M系列电动机保护器介绍
ARD3M智能电动机保护器适用于额定电压至660V的低压电动机回路，集保护、测量、控制、通讯、运维于一体。其完善的保护功能确保电动机安全运行，带有逻辑可编程功能，可以满足多种控制方式。可选配不同通讯模块适应现场通讯需求。
该产品采用分体式结构，由主体、显示单元、互感器和选配的通讯模块组成，可适应各种柜体的安装。
技术参数
|
技术参数 |
技术指标 |
|
保护器辅助电源 |
支持两种电源模块，默认AC 220V电源模块（AC85-265V/DC100-300V），可选AC 380V电源模块（AC/DC 100-415V） |
|
电机额定工作电压 |
AC220V / 380V / 660V，50Hz / 60Hz |
|
电动机额定工作电流 |
1 (0.1A-5000A) |
外置电流互感器 |
|
5 (0.1A-5000A) |
|
25（6.3A-25A） |
|
100（25A-100A） |
|
250（63A-250A） |
|
800（250A-800A） |
|
继电器输出触点容量 |
阻性负载 |
AC250V、10A |
|
开关量输入 |
10路无源干结点（可选配有源DC110V、DC220V、AC220V输入） |
|
通讯 |
标配 |
2路MODBUS RTU通讯 |
|
选配（选其一） |
1-2路PROFIBUS DPV1通讯、
1路PROFINET通讯、
以太网通讯（MODBUS TCP协议） |
|
环境 |
工作温度 |
-10ºC～55ºC |
|
贮存温度 |
-25ºC～70ºC |
|
相对湿度 |
≤95﹪不结露，无腐蚀性气体 |
|
海拔 |
≤2000m |
|
污染等级 |
3级 |
|
防护等级 |
主体IP20，分体显示模块IP65（安装在柜体面板时） |
|
安装类别 |
III级 |
功能特点
■ 支持基波和全波电力参数测量（U、I、P、Q、S、PF、F、EP、EQ），电压及电流不平衡度，电压、电流正序、负序、零序分量，三相电压相角，剩余电流， 2-63次
■ 多达20余种电参量及非电参量保护
■ 标配10路可编程DI输入和6路可编程DO输出
■ 可选抗晃电功能：支持晃电立即再启动、失压重起动
■ 标配2路MODBUS_RTU通讯，有PROFIBUS DPV1、以太网、PROFINET通讯模块供选配
■ 可选配2路DC4-20mA模拟量输出接口
■ 具有故障记录、起动记录、停车记录、DI变位记录和再起动记录等各类事件记录
■ 显示界面支持中/英文液晶显示
■ 支持U盘导出波形记录与事件记录数据
结束语：与传统电动机保护装置相比，数字式、智能型、多功能化的电动机综合保护器以其技术功能的独特优势逐渐取代传统的热继电器、过电流继电器。本文介绍的ARD3M系列智能电动机保护器，可以针对额定电压至AC660V的低压交流电动机提供完善的监测、保护、控制和总线通讯功能，是保护低压电动机及设备、保障企业生产安全稳定的理想选择。
参考文献：
（1）企业微电网设计与应用手册.2020.6
（2）GB 14048.4-2020 《低压开关设备和控制设备第4-1部分：接触器和电动机起动器机（3）电式接触器和电动机起动器(含电动机保护器)》
JB/T 10736-2007 《低压电动机保护器》
