苏州吴中商务中心电力监控与电能管理系统设计与应用
时间: 2020-09-11 发布人:范曼曼
基本信息:
项目名称:苏州吴中商务中心电力监控与电能管理系统设计与应用
项目地点:苏州
实施时间:2012年1月

项目简介:
苏州吴中商务中心项目是苏州吴中国裕资产经营有限公司投资兴建的一项商业楼宇工程,项目总投资约1.3亿元,总建筑面积为124440平方米,分两幢22层高办公楼,两层地下停车场。
该项目监控系统主要实现吴中商务中心两个地下变电所(东区变电所和西区变电所)的10/0.4kV配电系统进行用电监控与电能管理;监控范围为东区变电所的T1、T2、T3、T4变压器的低压进线柜、联络柜、馈线柜及高压侧仪表和西区变电所的T5、T6、T7、T8变压器的低压进线柜、联络柜、馈线柜仪表进行远程实时监控和电能管理。

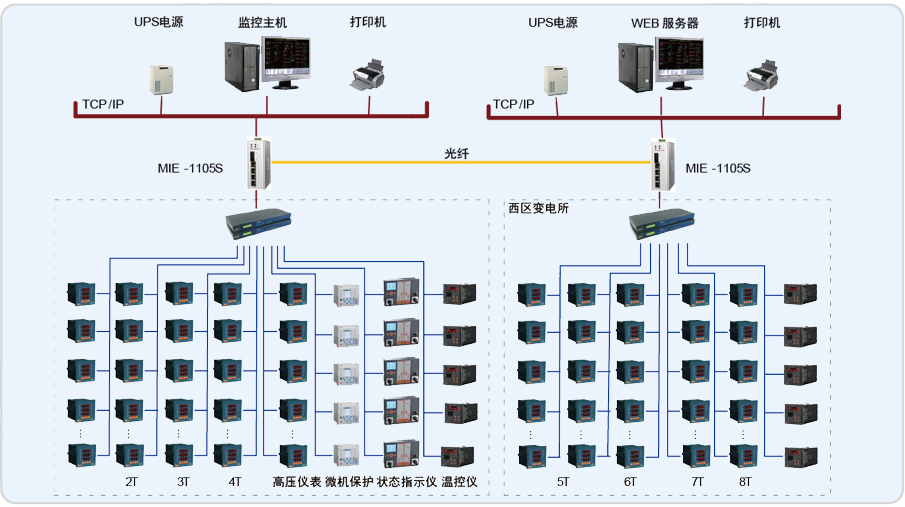

系统总计有219只仪表(其中包括187只ACR网络智能电力仪表,10只ABB综合保护装置,14只高压开关状态指示仪,8只温控仪),分13条总线,其中东区变电所8条总线,西区变电所5条总线,两变电所之间距离较远,采用光纤组网连接,再通过网线拉至电工值班室连接到监控主机实现总线上仪表与监控主机的数据连通。

系统实现的功能:
1、数据采集与处理。数据采集主要由底层多功能网络仪表采集完成,实现远程数据的本地实时显示。把按要求采集到的电参量实时准确的显示给用户,通过数据库供用户查询;
2、人机交互。画面实时动态刷新;模拟量显示;开关量显示;连续记录显示等;
3、历时事件。历时事件查看界面主要为用户查看曾经发生过的故障记录、信号记录、操作记录、越限记录提供方便友好的人机交互;
4、数据库建立与查询。主要完成遥测量和遥信量定时采集,并且建立数据库,定期生成报表,以供用户查询打印;
5、用户权限管理。针对不同级别的用户,设置不同的权限组,防止因人为误操作给生产,生活带来的损失,实现配电系统的安全,可靠运行;
6、远程报表查询。报表管理程序可以把系统中处理的数据经过筛选、组合和统计生成用户需要的报表数据。同时本程序还向用户提供了对生成的报表文件管理功能.
