深圳市康和盛大楼电能管理系统设计与应用
时间: 2020-09-11 发布人:范曼曼
基本信息:
项目名称:深圳市康和盛大楼电能管理系统设计与应用
项目地点:深圳
实施时间:2011年12月

项目简介:

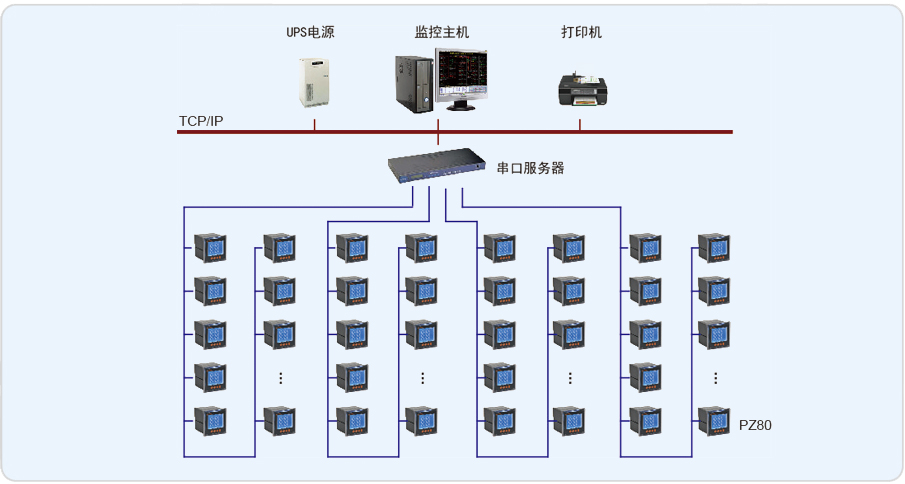

深圳市康和盛大楼位于深圳市西丽火车站15号路西侧,总建筑面积28287.51m2。建筑高度36米,有1栋7层仓库用房及两层地下室组成,安科瑞电气股份有限公司于2011年12月承接了深圳市康和盛大楼电能管理系统项目。整个系统采设计了一套Acrel2000电力监控系统,采用分层分布式结构,即现场设备 层、网络管理层、监控管理层。电能管理系统设于配电室隔壁的电能管理值班室,配电室内所有电力仪表均通过485总线的形式连至值班室内电能管理柜内的智能串口服务器,再接入电能管理主机。
本项目共有一个配电室,位于地下二层,本栋大楼所有供电均从该配电室配出。另外,本工程还配备一台360KW柴油发电机组,作为备用电源,当市电停电时,从变电所市电开关辅助接点取发电机自启动信号至发电机组,发电机组自启动。在低压配电,共有2两路低压配电进线,两面电容补偿柜,一面双电源切换柜,53路出线回路以及联络柜。所有回路安装安科瑞电气股份有效公司的PZ系列可编程电测表,对本回路用电情况进行实时采集、处理。

系统实现的功能:
为了能实现对大楼用电量进行自动采集、远传和存储、预处理、线损统计及分析的电能综合管理平台,大楼需采用一套电能管理系统软件,将各个用电回路的用电状况及用电量进行管理,将各种用电量及相关数据通过图、表等方式展现给本地网络的管理层,并预留接口,为日后向上级管理平台提供用电量分析的数据基础。达到自动采集、集中管理的一个智能化电能管理系统。
