济南振兴银座电力监控系统的设计与应用
时间: 2020-09-11 发布人:范曼曼
基本信息:
项目名称:济南振兴银座电力监控系统的设计与应用
项目地点:济南
实施时间:2011年9月

项目简介:
济南振兴银座位于山东省济南市经十路。

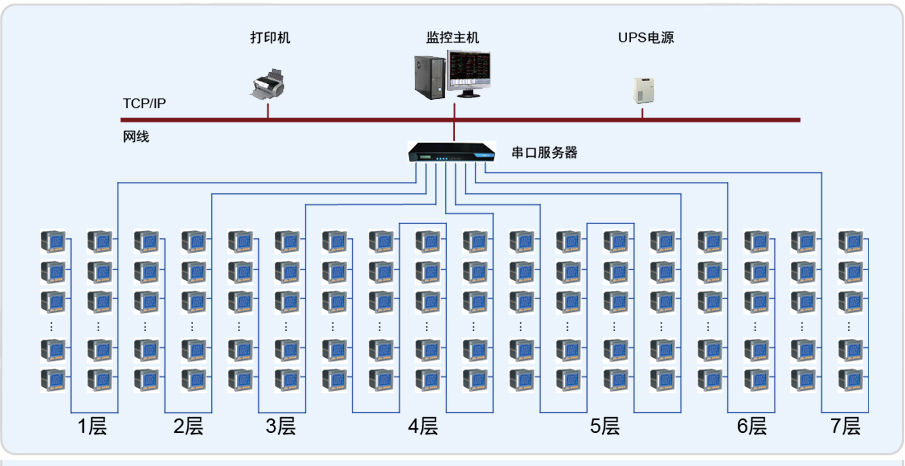

本项目电力监控系统采用分布式结构,为现场层、通讯层和后台监控层。现场层指分布于于各楼层动力箱及地下配电室内的安科瑞系列仪表,通讯层包括NPORT5630-16串口服务器、网络交换机等,后台监控层包括计算机、打印 机、UPS电源等。通讯层及后台监控层都位于地下监控室内。现场所有安科瑞系列仪表通过屏蔽双绞线拉到地下监控室内,与串口服务器相连,经交换机与计算机连接,实现数据采集。

系统实现的功能:
1、实时显示:各馈线回路电压、电流、功率、功率因数及频率等监测信息实时刷新,配电室整体一次图形式直观动态显示;
2、趋势分析:完成对各配电回路的电压、电流或功率实时和历史趋势曲线的绘制,便于分析该回路配电运行工况,调配三相配电平衡和削峰填谷;
3、电能管理:完成对各回路的电能集抄功能,并自动生成符合客户管理需求的用电报表,所有报表或图表支持查询打印功能;
4、事件报警:对各监测点的通讯状态或异常用电进行报警,便于管理人员实时掌握并分析配电运行情况。
