成都河畔新世界项目电脑管理的设计与应用
时间: 2020-09-11 发布人:范曼曼
基本信息:
项目名称:成都河畔新世界项目电脑管理的设计与应用
项目地点:重庆 涪陵
实施时间:2011年3月

项目简介:

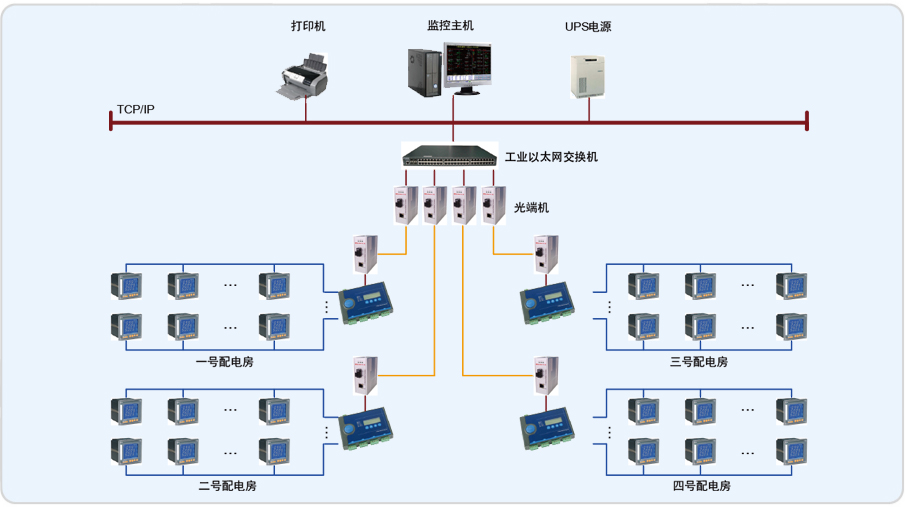

河畔新世界项目特邀香港知名国际设计师联手打造,充分利用成都锦江沿线连绵起伏的坡地风貌,于3000米超长河岸线上打造宽约25米的河堤景观。安科瑞电气股份有限公司于2011年3月承接了成都河畔新世界项目电脑管理项 目。整个系统采用Acrel-3000型电能管理系统,对河畔新世界地下室的4个低压配电房进行数据采集,值班室位于地下一层监控室内,4个低压配电房均通过光纤将数据进行上传,保障了现场数据传输的实时性和稳定性。
Acrel-3000电能管理系统,具有用户权限管理、一次主接线图实时监测与显示各回路的电参量、接入装置的一次设备的分合闸状态、电流实时曲线、回路超负荷报警、电度报表查询及打印功能。
根据客户要求,上海安科瑞电气股份有限公司需完成一套电能管理系统:主要对现场357台智能仪表进行电参量采集,完成对数据采集、曲线分析、报表打印等功能,并设置多权限操作,方便现场管理员的操作。

系统实现的功能:
1.用户权限管理:针对不同级别的用户,设置不同的权限,方便不同权限的管理人员对系统的不同操作,实现配电系统的安全,可靠运行。通过用户管理进行用户登录、用户注销、修改密码、添加删除等操作,方便用户对账号和权限的修改;
2.系统遥信状态报警:系统发生运行故障时,会及时发出声光报警提示用户及时响应故障回路,同时自动记录事件发生的时间和回路名称,以便用户查询,追忆故障原因;
3.趋势曲线分析:Acrel-3000电能管理系统提供了实时曲线和历史趋势两种曲线的分析界面,通过调用相关回路实时曲线界面分析该回路当前的负荷运行状况;
4.报表统计:河畔新世界系统中分电能报表为时报表、日报表、月报表三种报表。左图为时报表,选择要查询的日期,可显示每个时段的用电量,显示每个时段用电量的报表对比柱状图,方便管理员查看分析。
